Důvěryhodný americký výrobce rozvoden

Když urbanisté čelí nedostatku půdy a raketově rostoucím nákladům na nemovitosti v rezidenčních komunitách, ptají se: která konfigurace rozvodny poskytuje nejmenší půdorys, aniž by byla ohrožena spolehlivost venkovních distribučních sítí? Lugao Power Co., Ltd. na to odpovídá našim řešením rozvoden amerického typu, navržených s charakteristickým tříkomorovým designem – transformátorovou, vysokonapěťovou a nízkonapěťovou sekcí – s plně utěsněnou transformátorovou jednotkou ponořenou v oleji, která zabírá přibližně jednu třetinu až jednu pětinu objemu řešení evropského typu pro definitivní řešení městské distribuce.

Jak si vybrat mezi americkým aRozvodny evropského typupro Váš projekt?

Při hodnocení kvalifikovaných dodavatelů transformátorových rozvoden krabicového typu se týmy inženýrských zakázek často ptají: Měli bychom pro naši distribuční síť specifikovat americké nebo evropské konstrukční normy? Odpověď závisí na dostupné oblasti webu, regionálních preferencích sítě a prostředí instalace.

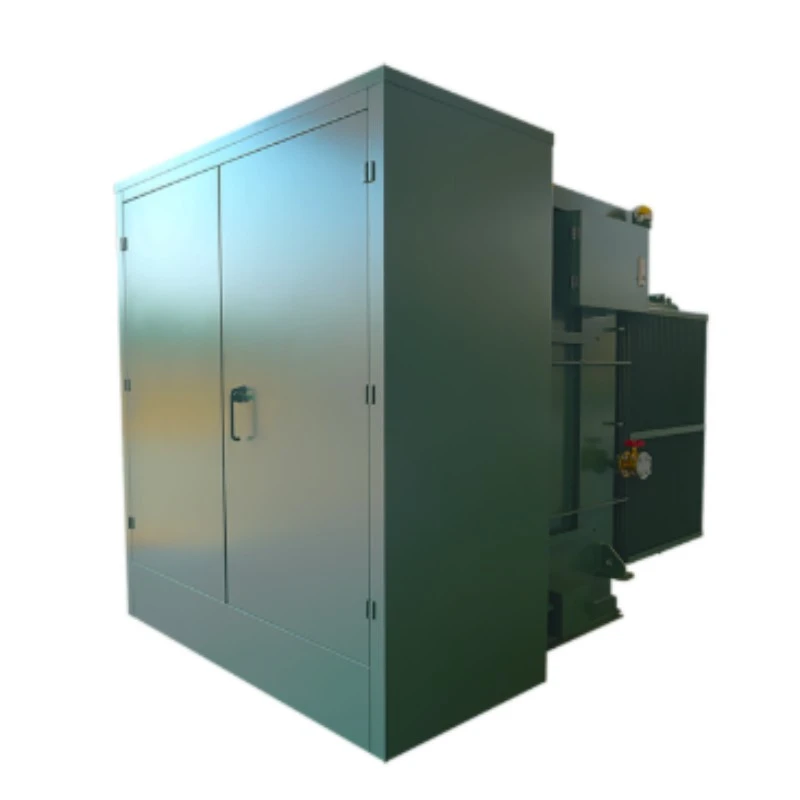

Rozvodny amerického typu se vyznačují charakteristickým tříkomorovým designem – transformátorovou, vysokonapěťovou a nízkonapěťovou sekcí – s transformátorovým prostorem obvykle využívajícím plně utěsněnou jednotku ponořenou v oleji. Tento design klade důraz na kompaktní rozměry a nabízí přibližně třetinový až pětinový objem jednotek evropského typu s ekvivalentní kapacitou. Díky sníženému objemu je zvláště vhodný pro venkovní instalace v obytných komunitách, městských distribučních sítích a prostorově omezených dvorech, kde jsou náklady na pozemky neúměrné.

Na rozdíl od evropského designu založeného na místnostech, který upřednostňuje přístup ke službám, je konfigurace amerického typu optimalizována pro hustotu. Utěsněná konstrukce nádrže eliminuje potřebu rozsáhlých chodeb pro údržbu, což umožňuje instalaci ve stísněných prostorech, jako jsou krajnice silnic, malé technické pozemky nebo v obytných komplexech. Tato prostorová efektivita se přímo promítá do významných úspor nákladů na pořízení pozemků pro developery a veřejné služby.

Jak Lugao zajišťuje dielektrickou integritu v kompaktním krytu?

Rozvodny amerického typu musí odolávat bleskovým rázům, spínacím přepětím a trvalému tepelnému namáhání vyvolanému zátěží ve výrazně sníženém objemu.LugaoRozvodny amerického typu jsou konstruovány s vysoce dielektrickým základem ověřeným přísným testováním: výkonová frekvence vydrží při 42 kV po dobu jedné minuty a vydrží bleskový impuls při 75 kV na straně vysokého napětí. Tyto prahové hodnoty splňují nebo překračují americké (ANSI/IEEE) i mezinárodní normy a chrání vnitřní vinutí transformátoru a součásti rozvaděče před rušením sítě.



Kompaktní design vyžaduje vynikající tepelné řízení. Naše nárůsty teploty při plném zatížení – přibližně 45,1 K na vysokonapěťových vinutích a 52,9 K na nízkonapěťových vinutích – trvale zůstávají v mezích předepsaných IEEE. Konstrukce krytu zahrnuje optimalizované ventilační cesty a povrchy pro odvod tepla, které aktivně odvádějí teplo od kritických součástí, čímž zabraňují lokalizovaným horkým místům, která zhoršují izolaci papíru a urychlují stárnutí oleje v prostředí uzavřené nádrže.

Jaké strukturální a environmentální ochrany jsou integrovány?

Kompaktní skříň rozvodny, která je vystavena povětrnostním vlivům, prachu a náhodným vlivům, slouží jako první obrana proti degradaci životního prostředí. Rozvodny amerického typu Lugao dosahují stupně ochrany IP44, poskytující účinnou odolnost proti vnikání pevných částic a stříkající vodě, díky čemuž jsou ideální pro instalace na otevřeném dvoře vystavené povětrnostním vlivům. Pouzdro je vyrobeno z korozivzdorné oceli s antikorozní povrchovou úpravou, odolává extrémním okolním teplotám, vysoké vlhkosti a korozivním pobřežním atmosférám a zajišťuje strukturální integritu po desetiletí provozu.



Plně utěsněný prostor transformátoru poskytuje další vrstvu ochrany životního prostředí. Na rozdíl od konvenčních jednotek plněných olejem, které vyžadují konzervační nádrže a silikagelové odvzdušňovače, jednotky amerického typu Lugao se vyznačují zcela utěsněným designem, který zabraňuje pronikání vlhkosti a oxidaci oleje, čímž odpadá údržba spojená s výměnou odvzdušňovače a doplňováním oleje.

Jak společnost Lugao ověřuje odolnost proti zkratu v kompaktních konstrukcích?

V distribučních sítích nevyhnutelně dochází k poruchovým proudům. O schopnosti rozvodny přežít tyto události bez vnitřní deformace nebo poškození přípojnic nelze vyjednávat. Rozvodny amerického typu Lugao jsou testovány na odolnost proti zkratu – příklady jmenovitých hodnot zahrnují 20 kA RMS na vysokonapěťové straně – s kontrolami po testu, které potvrzují integritu přípojnicového spoje a nulovou strukturální deformaci. Kompaktní, pevná konstrukce nádrže ve skutečnosti zvyšuje mechanickou pevnost tím, že minimalizuje vnitřní rozpětí, která by se mohla vychýlit vlivem elektromagnetických sil, což projektovým inženýrům zajišťuje, že naše rozvodny udrží stabilitu systému i v nejnáročnějších poruchových podmínkách.

Jakou kapacitu, napětí a možnosti konfigurace může Lugao dodávat?

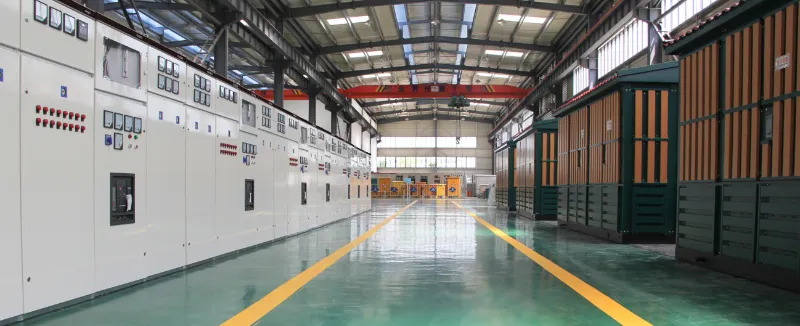

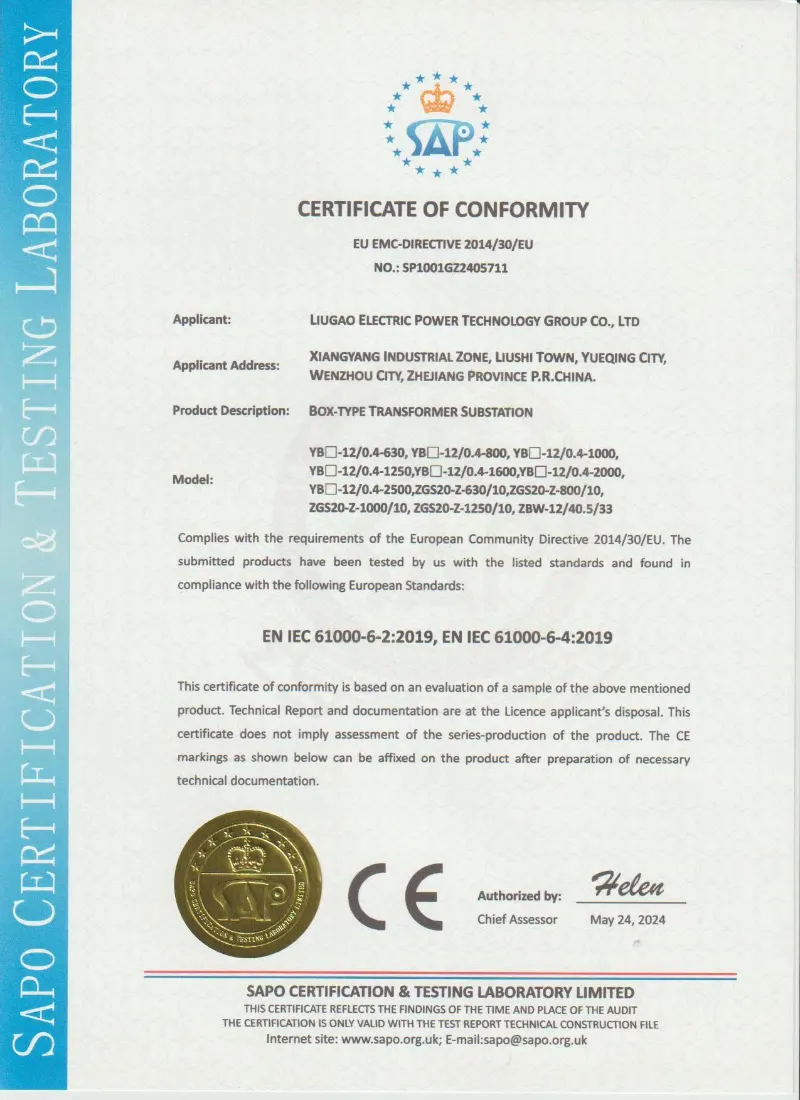

Výrobní dílna Lugao s certifikací ISO9001 a SGS, vybavená profesionálními montážními linkami a testovacími stanovišti s plným výkonem, vyrábí rozvodny amerického typu v přísném souladu s mezinárodními standardy ANSI, IEEE, GB, CE a CCC, které podporují přímé nasazení plug-and-play bez nákladných úprav na místě.

Třídy napětí a rozsahy kapacity

Rozvodna amerického typu 30kV / 35kV:Navrženo pro rozvodny, kolektorové systémy větrných elektráren a těžké průmyslové zóny vyžadující transformaci středního napětí s robustní odolností proti zkratu a nízkými úrovněmi částečných výbojů. Vyznačuje se kompaktním tříkomorovým uspořádáním optimalizovaným pro venkovní instalaci.

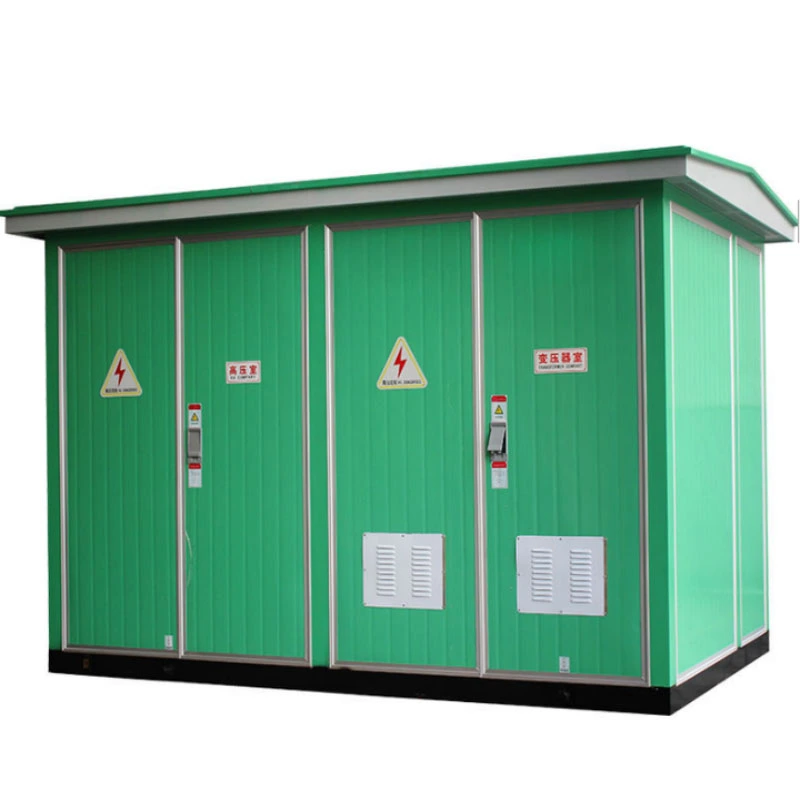

Rozvodna Smart/Compact Box 24kV (20kV).：Vybaveno inteligentními moduly na VN i NN straně, umožňující dálkové ovládání, snímání, signalizaci a regulaci pro aplikace automatizace státní sítě. Vhodné pro městské výškové budovy, obytné domy a komunální infrastrukturu.
Distribuční rozvodna 11kV / 10kV:Ideální pro komerční komplexy, obytné komunity a projekty elektrifikace venkova. Nabízí konstrukci vlnité nádrže nebo možnosti suchého transformátoru, což eliminuje požadavky na údržbu konzervátoru a zajišťuje spolehlivý provoz v náročných venkovních prostředích.

Možnosti transformátoru a spínacího zařízení

Lugao nabízí flexibilní interní konfigurace, které odpovídají konkrétním požadavkům projektu:

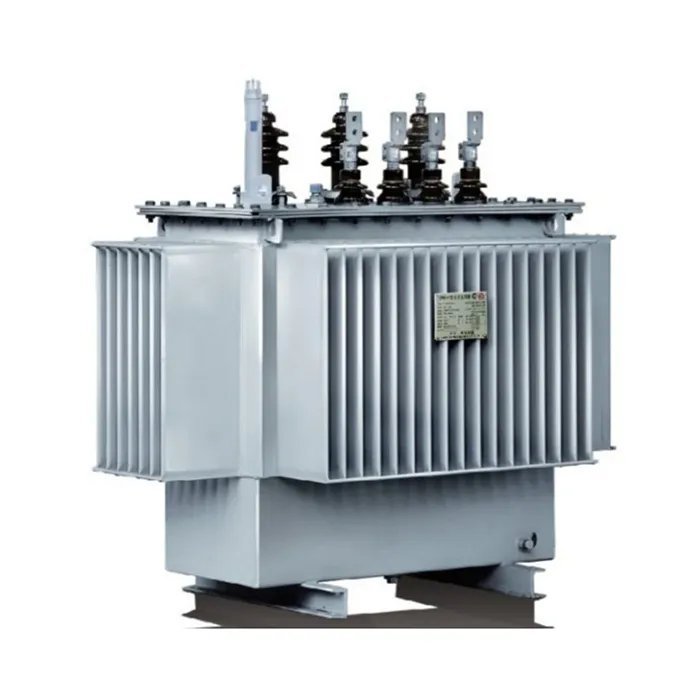

· Typ transformátoru: Plně utěsněné ponořené do oleje(S9, S11, S13, SH15) nebo suchého typu (SCB10, SCB11, SCBH15) s ohledem na požadavky požární bezpečnosti a ochrany životního prostředí. Utěsněná konstrukce nádrže eliminuje potřebu údržby olejového konzervátoru a odvzdušňovače.

· Spínací zařízení vysokého napětí:Skříně XGN15, HXGN17 nebo KYN28A s konfigurací spínače zátěže nebo vakuového vypínače, podporující kruhové sítě, terminály nebo režimy duálního napájení.

· Nízkonapěťová distribuce:Rozváděče GGD, GCS nebo MNS s funkcemi vstupní, výstupní a reaktivní kompenzace, které podporují panelové nebo skříňové konstrukce.

Jak vybrat ideální rozvodnu amerického typu pro městská místa s omezeným prostorem?

U tradičních rozvoden s velkým podlahovým prostorem zůstávají konvenční instalace typu budovy proveditelné. Městské obytné komunity, přeplněné obchodní čtvrti a instalace u silnic však vyžadují prostorově optimalizovaná řešení. Rozvodny amerického typu se svým kompaktním objemem (jedna třetina až jedna pětina ekvivalentů evropského typu) jsou zvláště vhodné pro tyto aplikace, kde jsou náklady na pozemky neúměrné. Lugao nabízí přizpůsobenou optimalizaci půdorysu, snižuje celkové požadavky na zemní plochu využitím rozváděčů s vysokou hustotou a integrovaných konstrukcí transformátorů. Menší půdorys umožňuje instalaci na malých užitkových pozemcích, v obytných areálech nebo podél silnic bez narušení stávající infrastruktury.
