Vysoce výkonná skříňová transformátorová stanice pro spolehlivou distribuci energie

Nedostatek městské půdy, zdlouhavé stavební cykly na místě a rostoucí poptávka po distribuovaných energetických sítích často komplikují zavádění tradičních rozvoden. Společnost Lugao Power Co., Ltd., která působí jako specializovaný výrobce krabicových transformátorových rozvoden se sídlem v Číně, odstraňuje tato úzká místa projektu prostřednictvím našich továrně sestavených, plně integrovaných rozvoden, které kombinují vysokonapěťové rozváděče, výkonové transformátory a nízkonapěťové rozvody do jediné kompaktní skříně. Od roku 2016 naše zařízení s certifikací ISO9001 a SGS dodává robustní rozvodny amerického a evropského typu, které zkracují dobu instalace až o 60 %, a poskytují utilitám, dodavatelům EPC a průmyslovým zařízením spolehlivé řešení distribuce energie typu plug-and-play připravené k okamžitému servisu.

Jak si vybrat mezi americkými a evropskými rozvodnami pro váš projekt?

Při hodnocení kvalifikovaných dodavatelů krabicových transformátorových rozvoden se týmy inženýrů často ptají: Měli bychom specifikovat americké nebo evropské konstrukční normy pro naši distribuční síť? Odpověď závisí na kontextu aplikace a regionálních preferencích mřížky.

Rozvodny amerického typu se vyznačují charakteristickým tříkomorovým designem – transformátorovou, vysokonapěťovou a nízkonapěťovou sekcí – s transformátorovým prostorem obvykle využívajícím plně utěsněnou jednotku ponořenou v oleji. Tento design klade důraz na kompaktní půdorys, nabízí přibližně třetinový až pětinový objem jednotek evropského typu o ekvivalentní kapacitě, díky čemuž je zvláště vhodný pro venkovní instalace v obytných komunitách a městských distribučních sítích s omezenou dostupností pozemků.

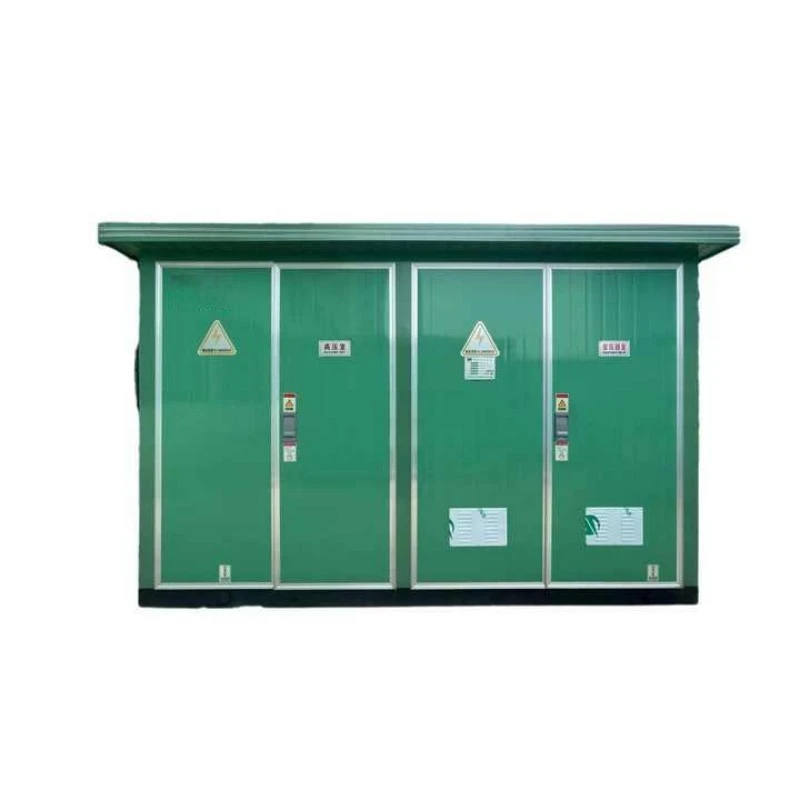

Naproti tomu rozvodny evropského typu využívají modulárnější konfiguraci pro místnosti s oddělenými vysokonapěťovými rozvaděči, transformátorem a nízkonapěťovými oddíly v jednom krytu. Tento design upřednostňuje servis a flexibilitu, pojme jak olejové, tak suché transformátory a je široce používán v průmyslových parcích, komerčních komplexech a projektech komunální infrastruktury napříč regiony standardu IEC.

Oba návrhy sdílejí základní výhody – tovární předběžné testování, minimální stavební práce a rychlé nasazení – ale výběr nakonec odpovídá vašim místním standardům sítě, dostupné oblasti pracoviště a preferencím údržby.Lugaonabízí obě konfigurace s plným přizpůsobením, což zajišťuje bezproblémovou integraci bez ohledu na regionální požadavky.

Jak Lugao zajišťuje dielektrickou integritu a tepelnou životnost?

Skříňové rozvodny musí odolat bleskovým rázům, spínacím přepětím a trvalému tepelnému namáhání způsobenému zátěží. Transformátorové rozvodny Boxového typu Lugao jsou konstruovány na vysoce dielektrických základech ověřených přísným testováním: výkonová frekvence vydrží při 42 kV po dobu jedné minuty a vydrží bleskové impulsy při 75 kV na straně vysokého napětí. Tyto prahové hodnoty splňují nebo překračují požadavky amerického i evropského typu rozvoden a chrání vnitřní vinutí transformátoru a součásti rozvaděče před rušením sítě.

Tepelný management přímo ovlivňuje životnost izolace transformátoru. Naše nárůsty teploty při plném zatížení – přibližně 45,1 K na vysokonapěťových vinutích a 52,9 K na nízkonapěťových vinutích – trvale zůstávají v mezích předepsaných IEC a IEEE. Konstrukce krytu zahrnuje optimalizované ventilační cesty a povrchy pro odvod tepla, které aktivně odvádějí teplo od kritických součástí, čímž zabraňují lokalizovaným horkým místům, která zhoršují izolaci papíru a urychlují stárnutí oleje. Tato tepelná odolnost se promítá do nižších nákladů životního cyklu a nižší frekvence údržby pro vaši investici do Power Transformeru.

Jaké strukturální a environmentální ochrany jsou integrovány?

Kryt rozvodny, který je vystaven povětrnostním vlivům, prachu a náhodným vlivům, slouží jako první obrana proti degradaci životního prostředí. Rozvodny Lugao dosahují stupně ochrany IP44, poskytující účinnou odolnost proti vnikání pevných částic a stříkající vodě, vhodné jak pro instalace amerického typu na otevřeném dvoře, tak pro konfigurace evropského typu integrované do budovy. Pouzdro je vyrobeno z korozivzdorné oceli s antikorozní povrchovou úpravou, odolává extrémním okolním teplotám, vysoké vlhkosti a korozivním pobřežním atmosférám a zajišťuje strukturální integritu po desetiletí provozu.

Jak Lugao ověřuje odolnost proti zkratu?

V distribučních sítích nevyhnutelně dochází k poruchovým proudům. O schopnosti rozvodny přežít tyto události bez vnitřní deformace nebo poškození přípojnic nelze vyjednávat. Transformátorové rozvodny skříňového typu Lugao jsou testovány na odolnost proti zkratu – příklady jmenovitých hodnot zahrnují 20 kA RMS na straně vysokého napětí – s kontrolami po testu, které potvrzují integritu přípojnicového spoje a nulovou strukturální deformaci. Tato ověřená mechanická odolnost zajišťuje projektantům, že naše rozvodny udržují stabilitu systému i v těch nejnáročnějších poruchových podmínkách.

Jakou kapacitu, napětí a konfigurace chlazení může Lugao dodávat?

Výrobní dílna Lugao s certifikací ISO9001 a SGS, vybavená profesionálními montážními linkami a testovacími stanovišti s plným výkonem, vyrábí transformátorové rozvodny krabicového typu v přísném souladu s mezinárodními normami IEC, GB, CE a CCC, které podporují přímé nasazení plug-and-play bez nákladných úprav na místě.

Třídy napětí a rozsahy kapacity

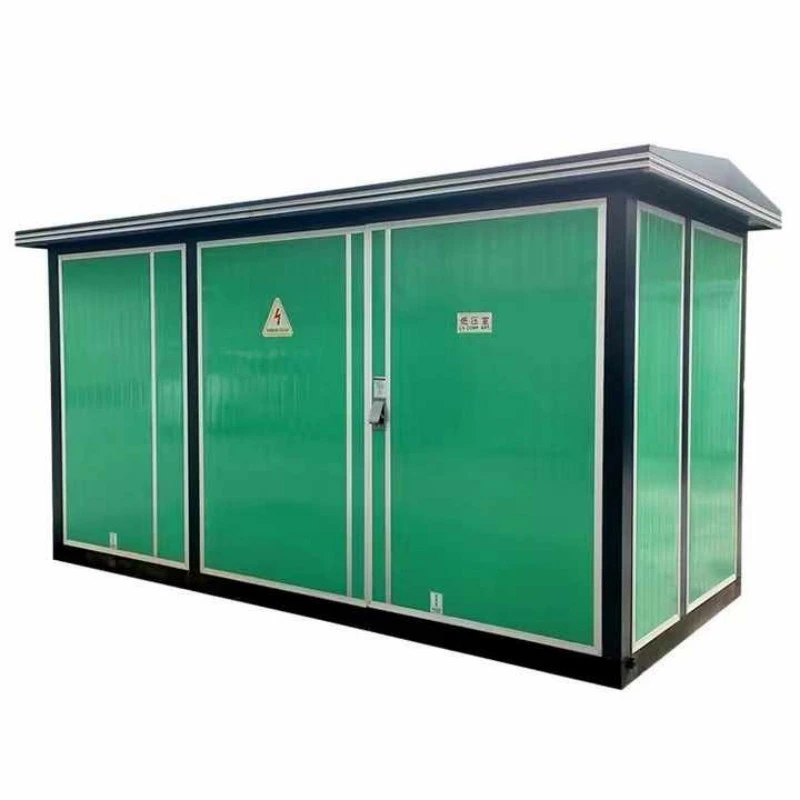

Rozvodny amerického a evropského typu 30kV / 35kV:Navrženo pro rozvodny, kolektorové systémy větrných elektráren a těžké průmyslové zóny vyžadující transformaci středního napětí s robustní odolností proti zkratu a nízkými úrovněmi částečných výbojů.

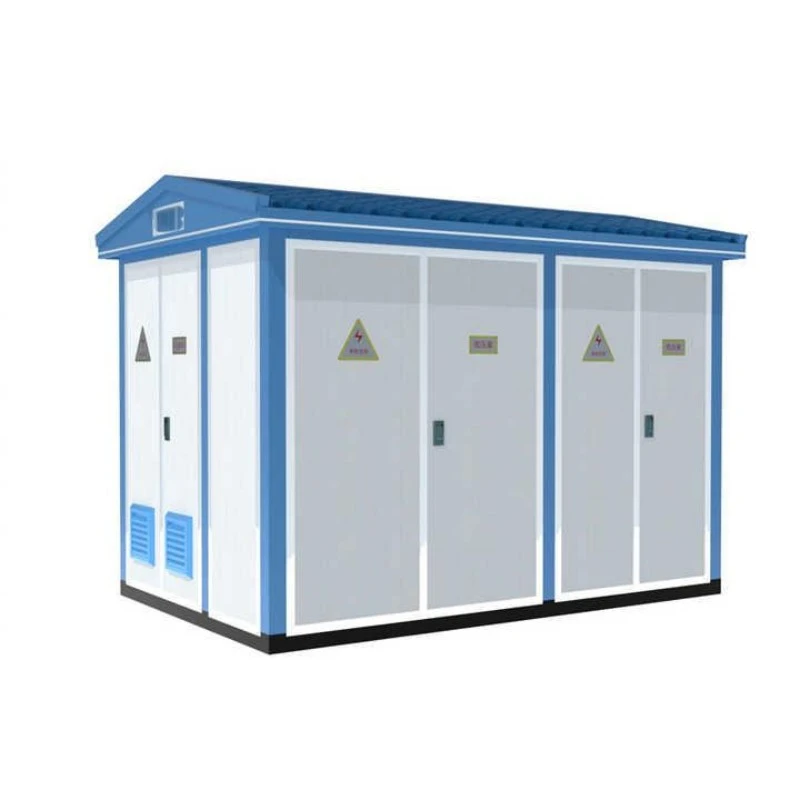

Rozvodna Smart/Compact Box 24 kV (20 kV):Vybaveno inteligentními moduly na VN i NN straně, které umožňují dálkové ovládání, snímání, signalizaci a regulaci pro aplikace automatizace státní sítě. Vhodné pro městské výškové budovy, obytné domy a komunální infrastrukturu.

Rozvodna 11kV / 10kV:Ideální pro komerční komplexy, obytné komunity a projekty elektrifikace venkova. Nabízí konstrukci vlnité nádrže nebo možnosti suchého transformátoru, což eliminuje požadavky na údržbu konzervátoru a zajišťuje spolehlivý provoz v náročných venkovních prostředích.

Možnosti transformátoru a spínacího zařízení

Lugao nabízí flexibilní interní konfigurace, které odpovídají konkrétním požadavkům projektu:

Typ transformátoru: Plně utěsněné ponořené do oleje(S9, S11, S13, SH15) nebo suchého typu (SCB10, SCB11, SCBH15) s ohledem na požadavky požární bezpečnosti a ochrany životního prostředí.

Vysokonapěťový spínací přístroj:Skříně XGN15, HXGN17 nebo KYN28A s konfigurací spínače zátěže nebo vakuového vypínače, podporující kruhové sítě, terminály nebo režimy duálního napájení.

Nízkonapěťová distribuce:GGD, GCS, popřrozvaděč MNSs funkcí vstupní, výstupní a reaktivní kompenzace, podporující panelové nebo skříňové konstrukce.

Jak vybrat ideální rozvodnu skříňového typu pro městská místa s omezeným prostorem?

U tradičních rozvoden s velkým podlahovým prostorem zůstávají konvenční instalace typu budovy proveditelné. Městské podzemní rozvodny, kompaktní instalace GIS a přeplněné obchodní čtvrti však vyžadují prostorově optimalizovaná řešení. Lugao nabízí přizpůsobenou optimalizaci půdorysu, snižuje celkové požadavky na zemní plochu využitím rozváděčů s vysokou hustotou a integrovaných konstrukcí transformátorů. Rozvodny amerického typu se svým kompaktním objemem jsou zvláště vhodné pro distribuci v obytných komunitách, kde jsou náklady na pozemky neúměrné. Jednotky evropského typu, i když jsou větší, nabízejí vynikající servisní přístup pro průmyslové aplikace, kde je frekvence údržby vyšší.
