Prémiový vysokonapěťový spínací přístroj od profesionálního výrobce

Když ochranná relé nedokážou odstranit poruchu během kritického okna 0,1 sekundy, výsledný obloukový výboj může vypařit přípojnice a spustit katastrofické výpadky rozvodny – ale jak vybrat spínací zařízení, které zaručí jak rychlé přerušení poruchy, tak dlouhodobou mechanickou odolnost při opakovaném zkratovém namáhání? Společnost Společnost Lugao Power Co., Ltd. řeší tento problém pomocí našich řešení vysokonapěťových rozváděčů, zkonstruovaných jako kovové uzavřené, přísně testované systémy s vakuovými nebo SF6 jističi s přerušovacími jmenovitými hodnotami až 40 kA, které poskytují utilitám a těžkým průmyslovým zařízením spolehlivou ochranu a řízení pro primární distribuční sítě, kde jsou poruchové proudy závažné a kontinuita napájení je kritická.

Čelíte vysokým poruchovým proudům? Zde je návod, jak zjistit, zda je HV rozváděč vaší jedinou možností

Při hodnocení kvalifikovaných dodavatelů rozváděčů pro primární distribuční sítě se týmy inženýrských zakázek často ptají: Při jaké aktuální úrovni poruchy se ochrana RMU stává nedostatečnou, což si vynucuje specifikacivysokonapěťový rozvaděčs jističi na plný výkon? Odpověď závisí na velikosti poruchového proudu, požadavcích na koordinaci ochrany a kritičnosti obvodu.

Vysokonapěťový rozváděč je speciálně navržen pro primární distribuční sítě, kde jsou poruchové proudy závažné a ochranný systém musí přerušit zkratové proudy, aniž by se spoléhal na záložní pojistky. Na rozdíl od RMU, které kombinují zátěžové spínače s pojistkami pro ekonomickou ochranu proti poruchám, vysokonapěťové rozváděče obsahují výkonové jističe schopné přerušit plné zkratové proudy až do 40 kA nebo vyšší. Tato konfigurace je nezbytná pro rozvodny, těžké průmyslové závody a instalace obnovitelné energie, kde úrovně poruch překračují možnosti zařízení chráněného pojistkami.

Vysokonapěťové rozváděče Lugao jsou vybaveny výsuvnými nebo pevnými konfiguracemi jističů, které poskytují flexibilitu pro údržbu a provoz. Kovová uzavřená konstrukce s oddělenými oddíly přípojnic zajišťuje omezení poruch a zabraňuje šíření vnitřního oblouku do sousedních sekcí. Robustní design, ověřený přísným testováním typu, poskytuje desítky let spolehlivé služby v náročných prostředích.

Jak Lugao ověřuje odolnost proti oblouku a odolnost proti zkratu?

Vysokonapěťové rozváděče musí odolat nesmírným elektromagnetickým silám a energii obloukového výboje generované během těžkých poruchových stavů. Systémy vysokonapěťových rozvaděčů Lugao jsou konstruovány na vysoce dielektrických základech ověřených přísným testováním: výdrž na frekvenci 42 kV po dobu jedné minuty a odolnost proti bleskovému impulsu při 75 kV, splňující nebo překračující normy IEC 62271-200. Jmenovité hodnoty odolnosti proti zkratu jsou ověřeny testováním při plném výkonu, s příklady včetně 20 kA až 40 kA RMS na straně vysokého napětí.

Odolnost proti oblouku je kritickým bezpečnostním prvkem. Náš rozváděč prochází zkouškou vnitřního oblouku (hodnocení IAC), aby bylo zajištěno, že skříň může obsahovat a bezpečně odvětrávat energii oblouku, čímž chrání personál a přilehlá zařízení. Následné kontroly potvrzují integritu přípojnicového spoje a nulovou strukturální deformaci, což projektantům zajišťuje stabilitu systému v nejnáročnějších poruchových podmínkách.

Jaké strukturální ochrany a úpravy prostředí jsou integrovány?

Kryt rozváděče, který je vystaven povětrnostním vlivům, prachu a potenciálním obloukovým událostem, je první obranou proti zhoršování životního prostředí a následkům nehod. Vysokonapěťové rozváděče Lugao dosahují stupně ochrany IP4X pro vnitřní jednotky a vyššího stupně pro venkovní instalace, čímž poskytují účinnou odolnost proti vnikání pevných částic a stříkající vodě. Pouzdro je vyrobeno z korozivzdorné oceli s antikorozní povrchovou úpravou (tloušťka ≥ 2 mm pro kritické součásti) a odolává extrémním okolním teplotám, vysoké vlhkosti a korozivní pobřežní atmosféře.

Oddělené oddíly přípojnic a jističů poskytují zvýšenou bezpečnost díky fyzickému oddělení živých částí. Každý funkční úsek je nezávisle utěsněn požárně odolnými přepážkami, které zabraňují šíření poruch mezi úseky a zabraňují potenciálním nehodám v původním úseku. Tento design oddělení zajišťuje, že chyba v jedné sekci nenaruší integritu sousedních sekcí, udržuje stabilitu systému a snižuje poškození.

Jaké třídy napětí a možnosti konfigurace může Lugao dodávat?

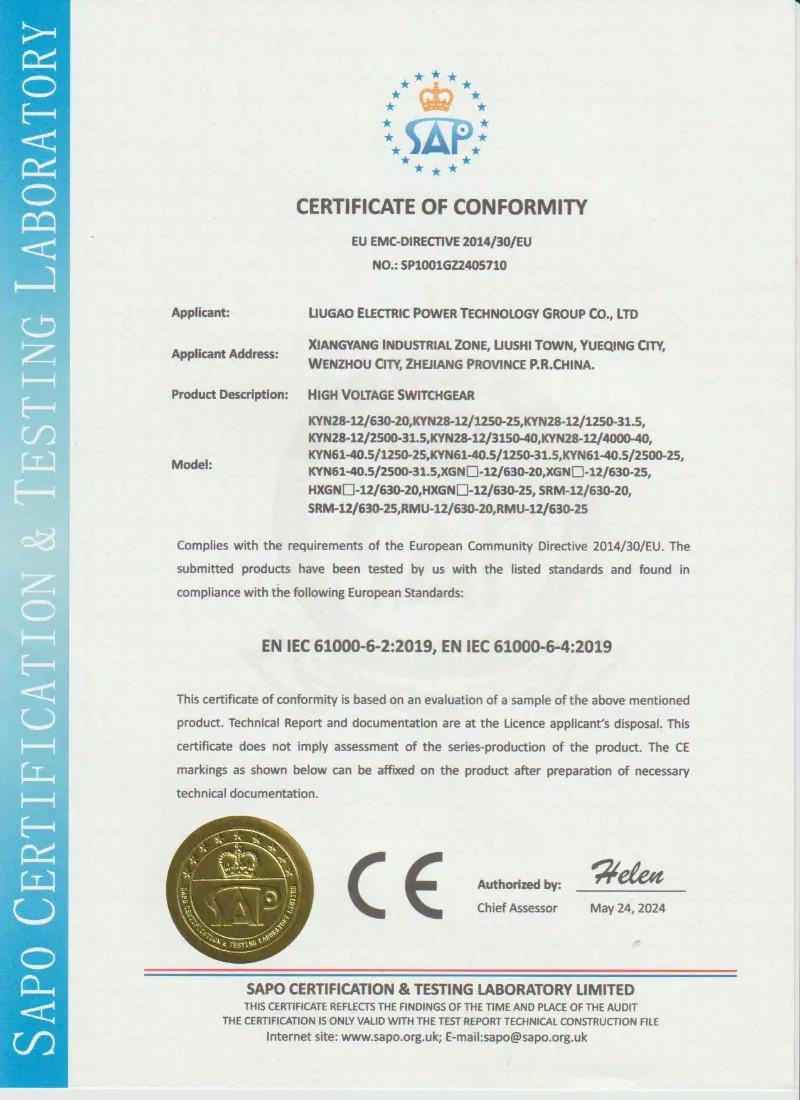

Výrobní dílna Lugao s certifikací ISO9001 a SGS, vybavená profesionálními montážními linkami a plnými testovacími stanovišti, vyrábí vysokonapěťové rozváděče v přísném souladu s mezinárodními standardy IEC, GB, CE a CCC, které podporují přímé nasazení plug-and-play bez nákladných úprav na místě.

Třídy napětí a rozsahy kapacity

Možnosti spínacího zařízení a komponent

Lugao nabízí flexibilní interní konfigurace, které odpovídají konkrétním požadavkům projektu:

· Typ jističe:Vacuum Circuit Breaker (VCB) pro vysokonapěťové aplikace, nabízející vynikající zhášení oblouku a delší životnost. Jističe SF6 dostupné pro aplikace s vyšším napětím vyžadující robustní vypínací schopnost.

· Typy rozvaděčů:Konfigurace KYN28A, KYN61 nebo GIS s pevným nebo výsuvným designem, podporující režimy kruhové sítě, terminálu nebo duálního napájení.

· Ochrana a kontrola:Integrovaná ochranná relé s komunikačním rozhraním pro vzdálené monitorování a ovládání, včetně funkcí nadproudové, zemní, směrové a diferenciální ochrany.

Jak vybrat ideální konfiguraci vysokonapěťového rozváděče pro vaši primární rozvodnu?

Pro rozvodny a závody těžkého průmyslu, kde jsou poruchové proudy závažné a spolehlivost obvodů je kritická, je nezbytný vysokonapěťový rozváděč s ochranou jističem. Lugao nabízí přizpůsobené možnosti konfigurace, včetně různých jmenovitých hodnot jističů, uspořádání přípojnic a schémat ochrany, aby odpovídaly specifickým požadavkům projektu. Robustní konstrukce a komplexní testování zajišťují desítky let spolehlivé služby v náročných prostředích.

Sledujte naši výrobní linkuVideo

Zažijte dokonalost výroby vysokonapěťových rozvaděčů Lugao z první ruky:
