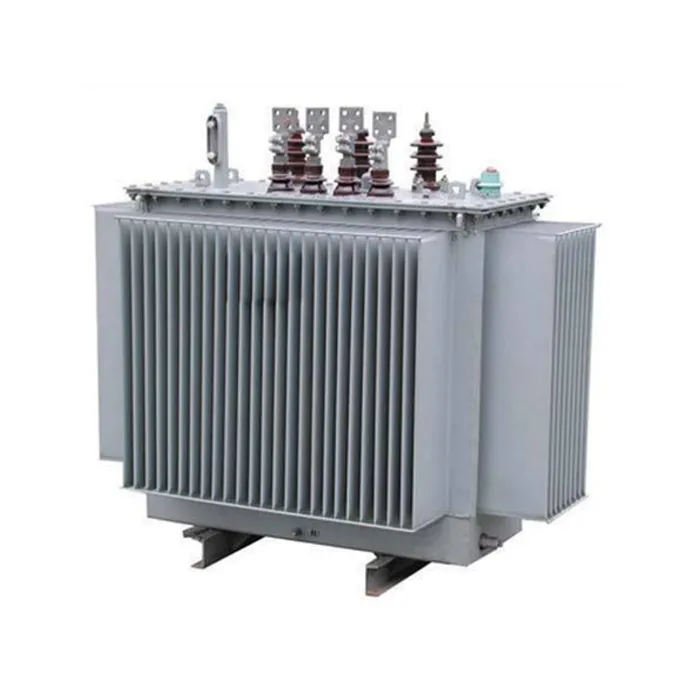

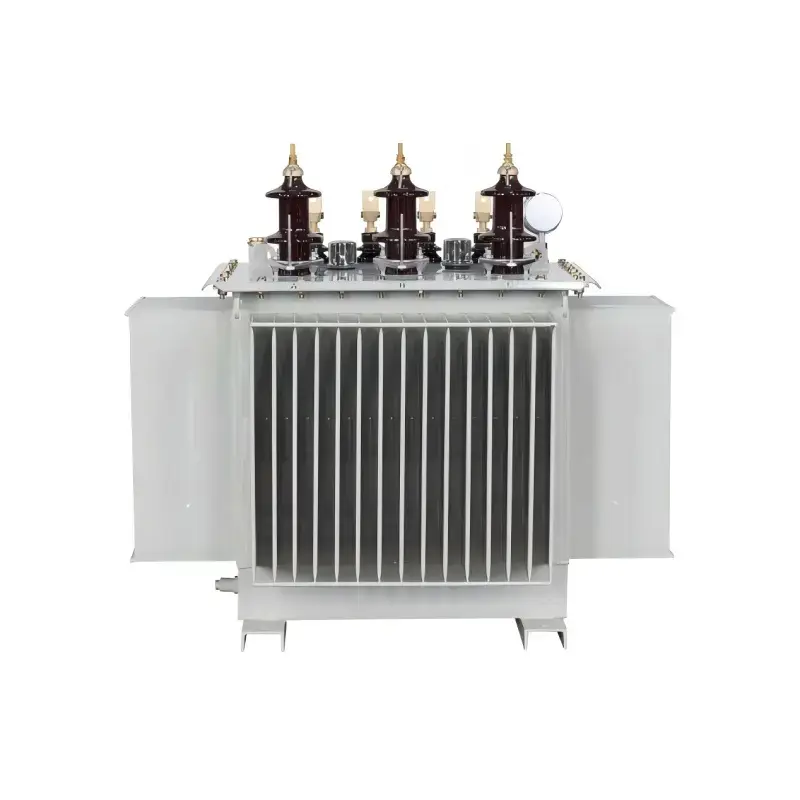

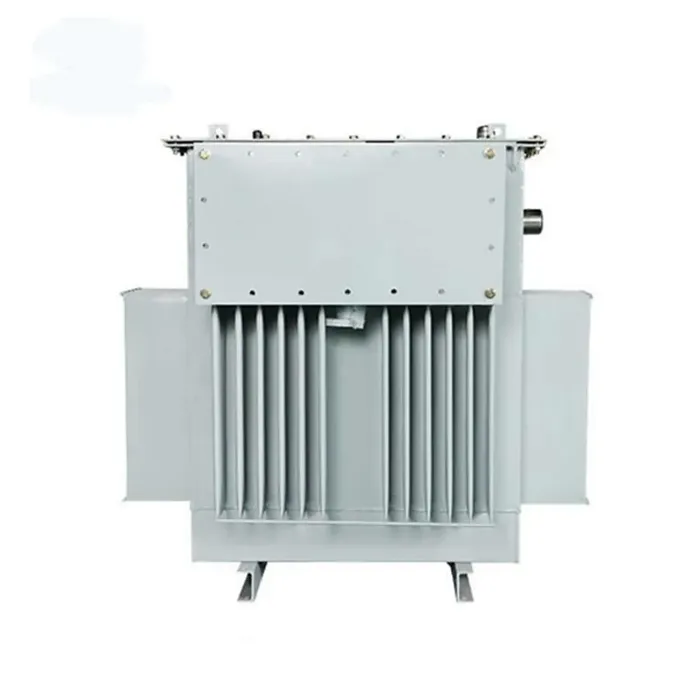

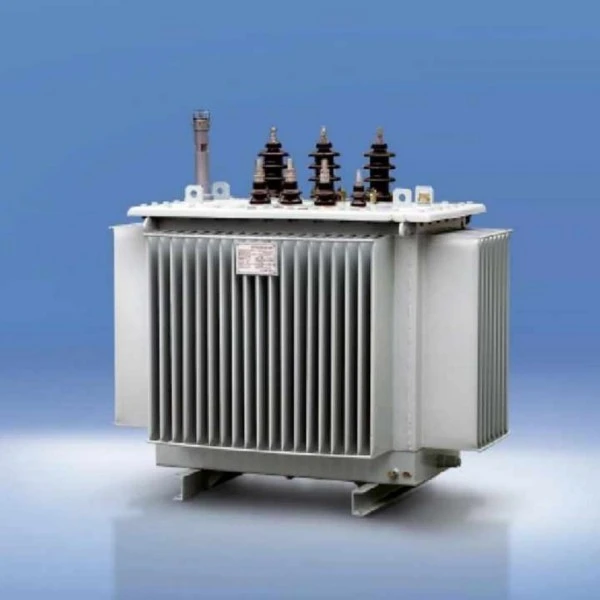

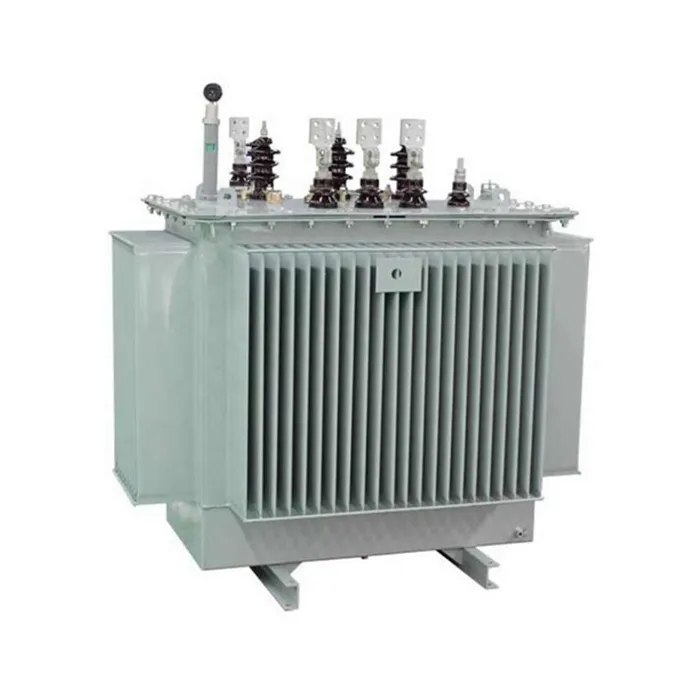

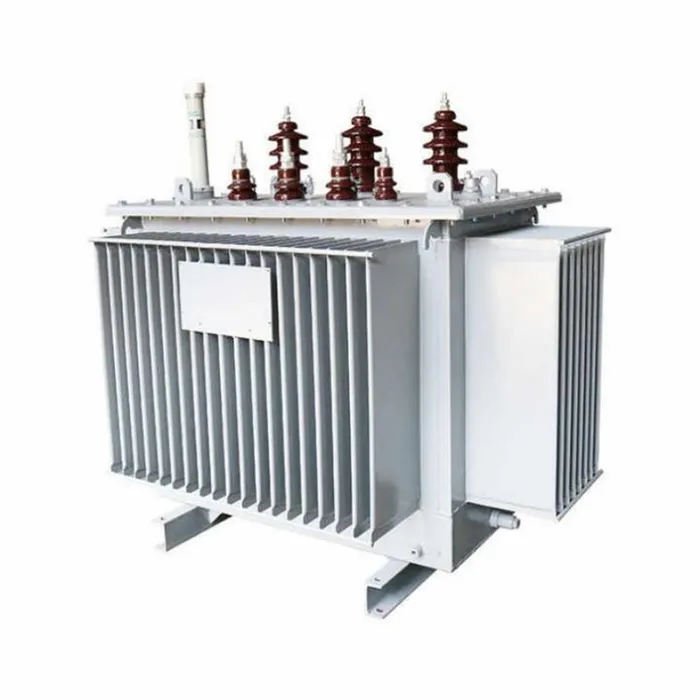

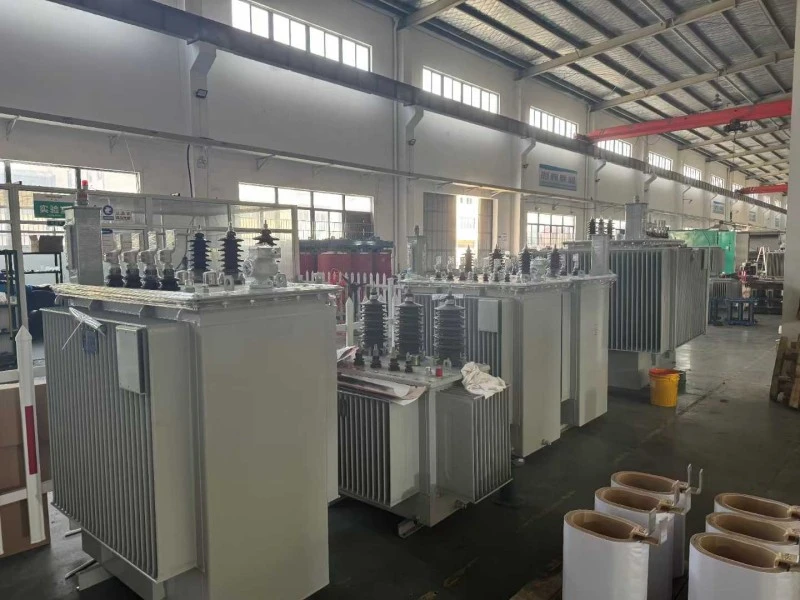

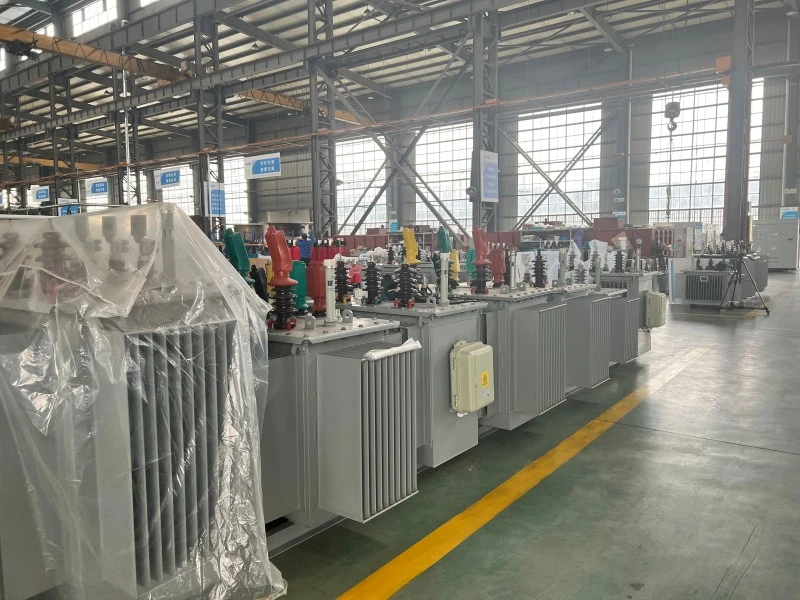

S9 Třífázový olejový nízkonapěťový transformátor

Třífázový olejový nízkonapěťový transformátor S9 naší společnosti je vysoce spolehlivé napájecí zařízení speciálně navržené pro nízkonapěťové distribuční systémy. Zakoupením tohoto produktu získáte vysoce kvalitní transformátor, který kombinuje stabilní výkon s hospodárností, široce použitelný v průmyslových závodech, komerčních budovách a scénářích distribuce elektrické energie v obytných budovách. Tento produkt používá vysoce kvalitní plechy z křemíkové oceli válcované za studena a vinutí z vysoce čisté mědi. Jeho optimalizovaná struktura jádra účinně snižuje hysterezi a ztráty vířivými proudy a zajišťuje dlouhodobý stabilní a spolehlivý provoz. Olejem ponořený izolační chladicí systém poskytuje vynikající odvod tepla a přetížitelnost, udržuje stabilní výstupní napětí i za podmínek kolísání napětí nebo výrazných změn zatížení. Plně utěsněná konstrukce účinně izoluje vnější vlhkost a nečistoty, prodlužuje životnost zařízení a snižuje četnost údržby.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Vlastnosti produktu

Energeticky účinné a nízké ztráty:Ve srovnání s předchozí řadou S7 se transformátor S9 vyznačuje průměrným snížením ztráty naprázdno přibližně o 10 %, snížením ztráty zatížení přibližně o 22 % a ještě výraznějším snížením proudu naprázdno o téměř 46 %. V té době se jednalo o celonárodně propagovaný energeticky úsporný produkt.

Spolehlivý konstrukční návrh:

Jádro:Transformátor S9 ponořený do oleje vyrobený z vysoce kvalitní za studena válcované křemíkové oceli s orientovaným zrnem, využívající plně nakloněnou třístupňovou strukturu přeplátovaného jádra, která účinně snižuje ztráty a hluk.

Vinutí:Vysokonapěťové vinutí využívá vícevrstvou válcovou strukturu, zatímco nízkonapěťové vinutí používá válcovou nebo vylepšenou spirálovou strukturu s podélnými olejovými kanály, které zvyšují odvod tepla a mechanickou pevnost.

Proces upevnění:Všechny upevňovací prvky využívají samosvorné matice proti uvolnění a je přidána struktura polohování jádra, která zajišťuje stabilitu během přepravy a dlouhodobého provozu, což eliminuje potřebu kontroly jádra a údržby zvedání.

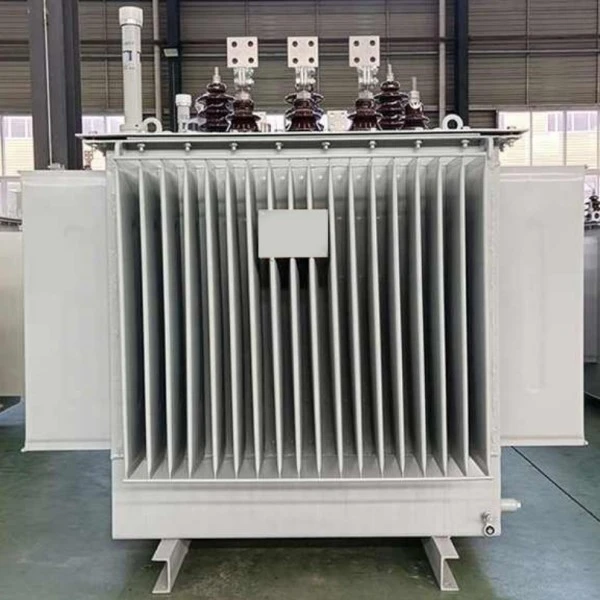

Plně utěsněná konstrukce (řada S9-M):Nádrž distribučního transformátoru S9 je navržena s vlnitými panely, které poskytují funkci dýchání pro kompenzaci změn objemu oleje, čímž se eliminuje tradiční konzervátor. Tato plně utěsněná struktura zcela izoluje transformátorový olej od vnějšího vzduchu, účinně zabraňuje pronikání kyslíku a vlhkosti, čímž zpomaluje stárnutí izolačního oleje.

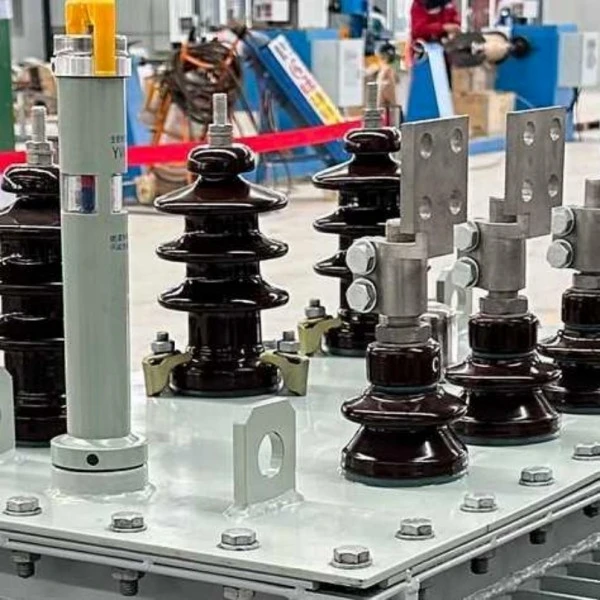

Komplexní bezpečnostní ochrana: S9 Třífázový olejový nízkonapěťový transformátorvybavené komponenty, jako je přetlakový ventil, číselníkový teploměr a plynové relé, které okamžitě uvolní tlak, když se vnitřní tlak příliš zvýší, a zajistí tak bezpečný provoz zařízení.

Výhody funkcí

Výrazně snížené provozní náklady:Hlavní výhoda spočívá v energetické účinnosti. Ve srovnání s řadou S7 jsou provozní náklady produktu S9 sníženy přibližně o 19 %, což vede k podstatným úsporám elektrické energie při dlouhodobém provozu.

Vysoká provozní spolehlivost:Díky vylepšené podpoře konce cívky, nové izolační struktuře a konstrukci odolné proti zkratu je jeho schopnost odolávat náhlým zkratům výrazně zvýšena. Prošel náhlými zkratovými testy v celostátně uznávaném testovacím centru, což zajišťuje stabilní provoz i za nepříznivých podmínek, jako jsou kolísání sítě.

Extrémně nízké náklady na údržbu:Plně utěsněná konstrukce eliminuje potřebu výměny transformátorového oleje během jeho normální životnosti, což výrazně snižuje pracovní zátěž a náklady na údržbu.

Vysoká přizpůsobivost a estetický design:Konstrukce vlnité nádrže nejen zlepšuje účinnost odvodu tepla, ale také vede ke kompaktnějšímu a esteticky příjemnějšímu produktu, což snižuje nároky na instalaci.

Produkty se přizpůsobují prostředí

Aplikační scénáře

Třífázové olejové nízkonapěťové transformátory S9 se primárně používají v aplikacích terminálové distribuce energie, kde je třeba převést 10kV nebo 35kV vysokonapěťovou elektřinu na 400V nízkonapěťovou elektřinu. Mezi konkrétní scénáře patří:

Uzavřený typ (řada S9-M): Zvláště vhodné pro průmyslová odvětví, jako je zpracování ropy a chemie. Tato prostředí obvykle obsahují velké množství oleje a chemikálií; plně utěsněná konstrukce účinně izoluje korozivní plyny, chrání vnitřní součásti a zajišťuje bezpečný provoz.

Neuzavřený typ (řada S9):Široce se používá v průmyslových a těžebních podnicích, staveništích, obytných komunitách, obchodních centrech, letištích, železničních stanicích a dalších obecných průmyslových a občanských budovách jako uzly distribuce energie.

Infrastruktura a zemědělství:Běžně se používá v metru, vrtných plošinách, plošinách pro těžbu ropy a městských a venkovských zemědělských energetických sítích k zajištění stabilního napájení pro různá zařízení.

Podrobnosti o výrobě

Třífázový olejový transformátor prošel rozsáhlou optimalizací v detailech produktu. Díky vytříbenému designu základních součástí, jako je jádro, cívky, olejová nádrž a spojovací prvky, dosahuje nízkých ztrát, vysoké spolehlivosti a bezúdržbových vlastností.

Struktura jádra a proces

FAQ

Co je to třífázový distribuční transformátor S9 ponořený do oleje?

Třífázový distribuční transformátor S9 ponořený do oleje je zařízení pro distribuci energie, které se používá ke snížení vysokonapěťové elektřiny, jako je 6 kV, 10 kV, 11 kV nebo 13,8 kV, na elektřinu nízkého napětí, jako je 0,4 kV, 0,415 kV nebo 0,433 kV. Je široce používán v průmyslových závodech, komerčních budovách, obytných komunitách, těžebních lokalitách, zemědělských energetických sítích a rozvodných systémech.

Lze upravit poměr napětí olejového transformátoru S9?

Ano. Lugao může upravit poměr napětí podle požadavků místní sítě a projektu. Mezi běžné možnosti patří 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV a další přizpůsobené kombinace napětí. Vektorovou skupinu, rozsah čepování, frekvenci a příslušenství lze také přizpůsobit.

Jaký rozsah kapacity je k dispozici pro tento transformátor?

Olejový distribuční transformátor S9 lze dodat v různých jmenovitých kapacitách dle požadavků projektu. Běžné kapacity zahrnují 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA a 2500kVA. Kontaktujte prosím Lugao pro výběr vhodného modelu na základě vašeho požadavku na zatížení.

Jaký je rozdíl mezi olejovými transformátory S9 a S11?

Ve srovnání s řadou S9,Série S11má obvykle nižší ztráty bez zátěže a lepší energeticky úsporný výkon. Transformátor S9 je stále široce používán v mnoha distribučních projektech kvůli jeho stabilnímu provozu, vyspělému designu a hospodárnosti. Konečný výběr závisí na rozpočtu projektu, požadavcích na efektivitu, místních standardech a provozních podmínkách.

Je olejový transformátor S9 vhodný pro venkovní instalaci?

Ano. Olejový transformátor S9 může být navržen pro venkovní instalaci. Lze jej vybavit utěsněnou olejovou nádrží, antikorozním nátěrem, přetlakovým ventilem, teploměrem, ukazatelem hladiny oleje a dalším ochranným příslušenstvím dle požadavků projektu. Pro drsná prostředí uveďte před cenovou nabídkou nadmořskou výšku, okolní teplotu, vlhkost a úroveň znečištění.

Jaký způsob chlazení tento transformátor používá?

Olejový distribuční transformátor S9 běžně používá chlazení ONAN, což znamená chlazení Oil Natural Air Natural. Transformátorový olej přirozeně cirkuluje uvnitř nádrže a přenáší teplo, zatímco vnější povrch nádrže odvádí teplo přirozeným chlazením vzduchem.

Může Lugao poskytovat OEM nebo přizpůsobené transformátorové služby?

Ano. Lugao poskytuje OEM a přizpůsobené transformátorové služby. Možnosti přizpůsobení zahrnují jmenovitou kapacitu, poměr napětí, frekvenci, vektorovou skupinu, rozsah odboček, design skříně, příslušenství transformátoru, barvu laku, typový štítek a požadavky na balení.

Poprodejní servis produktu

1. Po instalaci a uvedení transformátoru do provozu na místě je zaručeno, že je těsný a barva se zaručeně neodlupuje ani nevybledne. Je poskytována 5letá záruka; na jakékoli problémy s kvalitou, které se vyskytnou při běžném používání během záruční doby, se vztahuje záruka.

2. Na všechny produkty se vztahuje doživotní servis, který zajišťuje úplnost příslušenství produktu.

3. Životnost není kratší než 30 let.

4. V případě poruchy zařízení dodavatel odpoví do jedné hodiny od obdržení oznámení od kupujícího a do 24 hodin vyšle na místo technický personál.

Závazek služby

1. Naše výrobky jsou vyráběny v přísném souladu s požadavky systému řízení kvality ISO9001-2015, což zajišťuje 100% kvalitu výrobků před opuštěním továrny.

2. Naše společnost poskytuje komplexní předprodejní, prodejní a poprodejní servis k zajištění spokojenosti zákazníků.

1. Naše společnost nabízí záruku 60 měsíců. V případě jakýchkoli problémů s kvalitou produkt zdarma opravíme nebo vyměníme, čímž zajistíme 100% spokojenost zákazníka.

Konstrukce a testování transformátorů musí splňovat následující normy:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikace a technické požadavky na výkonové transformátory ponořené v oleji》

JB/T3837-2010 《Způsob kompilace typových označení pro produkty transformátorů》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB10237-88 《Úrovně izolace a dielektrické testy pro výkonové transformátory – vnější vzduchové mezery izolace》

GB7595-87 《Standard kvality pro transformátorový olej v provozu》

GB7328-87 《Měření hladiny zvuku pro transformátory》

GB7534-87 《Měření částečného vybití》

GB/T15164-94 《Průvodce načítáním výkonových transformátorů ponořených do oleje》

DL/T586-95 《Technická příručka pro výrobní dozor nad uživateli energetických zařízení》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB2536-1990 《Transformátorový olej》

JB/T56011-92 《Klasifikace kvality produktu pro výkonové transformátory ponořené v oleji》

ZBK41005-89 《Hladina zvuku transformátorů 6-220KV》
