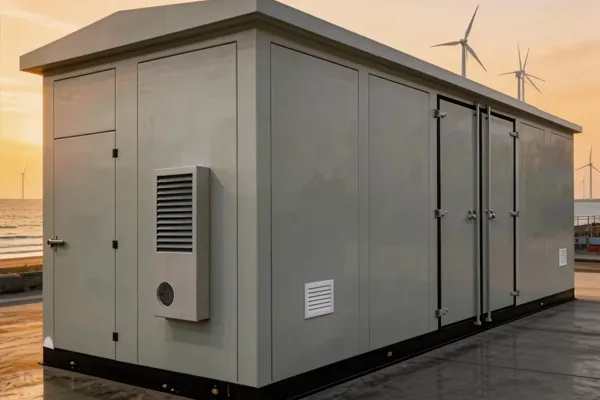

Jak vybrat správnou krabicovou rozvodnu pro váš projekt

A Krabicová rozvodnaje kompaktní řešení distribuce energie, které integruje vysokonapěťové rozváděče, transformátor, nízkonapěťová distribuční zařízení a ochranná zařízení do jednoho prefabrikovaného krytu. Je široce používán v průmyslových parcích, komerčních budovách, rezidenčních komunitách, projektech obnovitelné energie, těžební místa a dočasné napájecí systémy.

Jako výrobce zařízení pro přenos a rozvod energie poskytuje Lugao transformátory, rozvaděče, jističe, odpojovače, bleskojistky, CT/PT/VT a přizpůsobená řešení OEM/ODM pro utilitu, průmyslové a infrastrukturní projekty. Na základě požadavků projektu může společnost Lugao zákazníkům poskytnout podporu technická konfigurace, výběr produktů a přizpůsobená řešení rozvoden.

Co je krabicová rozvodna?

Rozvodna krabicového typu je také známá jako prefabrikovaná rozvodna nebo kompaktní rozvodna. Je navržen tak, aby přijímat vysokonapěťovou energii, transformovat ji na nízké napětí a bezpečně distribuovat elektřinu koncovým uživatelům.

Hlavní komponenty

• Vysokonapěťová jednotka:Používá se pro řízení vstupního napájení, ochranu a spínání.
• Transformátorová jednotka:Převádí napětí tak, aby vyhovovalo požadavkům na distribuci projektu.
• Nízkonapěťová jednotka:Distribuuje energii do elektrických zátěží a koncových obvodů.
• Příloha:Chrání vnitřní zařízení před povětrnostními vlivy, prachem a vnějšími vlivy.
• Ochranná zařízení:Pomozte zajistit bezpečný provoz během přetížení, zkratu nebo poruchových stavů.

Proč si vlastníci projektů vybírají rozvodny krabicového typu

• Kompaktní konstrukce:Šetří instalační prostor ve srovnání s tradičními rozvodnami.
• Rychlá instalace:Továrně smontovaný design zkracuje dobu výstavby na místě.
• Flexibilní aplikace:Vhodné pro průmyslové, komerční, komunální a obnovitelné energetické projekty.
• Spolehlivá ochrana:Uzavřená konstrukce zlepšuje bezpečnost zařízení a provozní stabilitu.
• Vlastní konfigurace:Může být navržen podle úrovně napětí, kapacity, uspořádání a podmínek na místě.

Klíčové faktory při výběru krabicové rozvodny

1. Potvrďte úroveň napětí

Úroveň napětí by měla odpovídat připojení k síti a požadavkům na zatížení projektu. Běžné konfigurace zahrnují vysokonapěťový vstup a nízkonapěťový výstup pro distribuční sítě.

• Zkontrolujte vstupní síťové napětí.
• Potvrďte požadované výstupní napětí pro koncové zařízení.
• Zajistěte shodu s místními elektrickými normami a projektovými specifikacemi.

2. Vypočítejte kapacitu transformátoru

Kapacita transformátoru je jedním z nejdůležitějších faktorů výběru. Poddimenzovaná kapacita může způsobit přetížení, zatímco předimenzovaná kapacita může zvýšit investice a energetické ztráty.

• Vypočítejte celkové připojené zatížení.
• Zvažte růst zatížení pro budoucí expanzi.
• Vyhodnoťte špičkovou poptávku a požadavky na nepřetržitý provoz.
• Vyberte typ transformátoru na základě účinnosti, prostředí a potřeb údržby.

3. Vyhodnoťte prostředí instalace

Podmínky na místě přímo ovlivňují konstrukci skříně, úroveň izolace, ventilaci a stupeň ochrany.

• Venkovní instalace:Vyžaduje odolnost proti povětrnostním vlivům, antikorozní a ventilační provedení.
• Oblasti s vysokou teplotou:Potřebujete správný odvod tepla a chlazení transformátoru.
• Prašné nebo vlhké prostředí:Vyžaduje vyšší ochranu krytu a těsnicí výkon.
• Místa ve vysoké nadmořské výšce:Může vyžadovat speciální návrh izolace a technické úpravy.

4. Zvolte správné rozvržení

Vnitřní uspořádání by mělo podporovat bezpečný provoz, snadnou údržbu a efektivní kabelové připojení.

• Rozložení v evropském stylu:Běžně se používá pro kompaktní a integrované rozvody.
• Rozložení v americkém stylu:Často se používá tam, kde jsou transformátorové a spínací funkce úzce integrovány.
• Přizpůsobené rozložení:Vhodné pro projekty se speciálními požadavky na prostor, směr kabelů nebo provoz.

5. Projděte si požadavky na ochranu a bezpečnost

Bezpečnostní návrh by měl zahrnovat elektrickou ochranu, mechanickou ochranu a bezpečnost obsluhy.

• Ochrana proti přetížení a zkratu
• Návrh systému uzemnění
• Blokovací a provozní bezpečnostní opatření
• Možnosti obloukové ochrany a izolace poruch
• Jasné výstražné štítky a přístup pro údržbu

Tabulka pro výběr krabicových rozvoden

Faktor výběru	Co zkontrolovat	Proč na tom záleží	Doporučená akce
Úroveň napětí	Vstupní napětí a výstupní napětí	Zajišťuje kompatibilitu se sítí a elektrickými zátěžemi	Před výběrem potvrďte projektové výkresy a místní požadavky na mřížku
Kapacita transformátoru	Celkové zatížení, špičková poptávka a budoucí expanze	Zabraňuje přetížení a zabraňuje zbytečným investicím	Vyberte kapacitu na základě výpočtu skutečného zatížení a rezervy
Instalační prostředí	Venkovní/vnitřní místo, teplota, vlhkost, prach a nadmořská výška	Ovlivňuje ochranu skříně, izolaci a chladicí výkon	Vyberte si vhodný stupeň ochrany, ventilaci a antikorozní provedení
Konfigurace spínacího zařízení	Vstupní skříň, výstupní skříň, měřicí a ochranné jednotky	Určuje řízení výkonu, ochranu a flexibilitu provozu	Nakonfigurujte podle distribučního schématu a požadavků na údržbu
Bezpečnost Ochrana	Uzemnění, blokování, ochrana proti poruchám a výstražné systémy	Zlepšuje bezpečnost obsluhy a spolehlivost systému	Dodržujte platné elektrické normy a projektové bezpečnostní specifikace
Potřeby přizpůsobení	Rozměry, barva, uspořádání, kabelový vstup a požadavky OEM/ODM	Pomáhá vybavení odpovídat požadavkům místa projektu a značky	Spolupracujte se zkušeným výrobcem, jako je Lugao, pro přizpůsobení designu

Běžné aplikační scénáře

Průmyslové projekty

• Továrny a výrobní linky
• Místa těžby a těžkého průmyslu
• Průmyslové parky a výrobní základny

Komerční a veřejná zařízení

• Obchodní centra a kancelářské budovy
• Nemocnice, školy a obecní zařízení
• Obytné komunity a městské distribuční sítě

Projekty obnovitelné energie

• Solární elektrárny
• Systémy sběru větrné energie
• Projekty skladování energie a distribuované výroby

Proč si vybrat Lugaopro krabicová řešení rozvoden?

Výběr správného dodavatele je stejně důležitý jako výběr správného vybavení. Lugao podporuje globální moc projekty s výrobními zkušenostmi, širokým pokrytím produktů a inženýrsky orientovanými službami.

Výhody Lugao

• Zkušenosti s výrobou zařízení pro přenos a rozvod energie
• Produktová řada pokrývající transformátory, spínací přístroje a související ochranná zařízení
• Přizpůsobená řešení OEM/ODM pro různé projektové specifikace
• Podpora pro energetické, průmyslové, infrastrukturní a obnovitelné energetické aplikace
• Technická pomoc pro konfiguraci, uspořádání a výběr vybavení

Závěr

PraváKrabicová rozvodnaměl by být vybrán podle úrovně napětí, kapacity transformátoru, prostředí instalace, požadavky na ochranu a budoucí potřeby rozšíření. Spoluprací se zkušeným výrobce, jako je Lugao, mohou majitelé projektů zlepšit efektivitu instalace, bezpečnost systému a dlouhodobě spolehlivost distribuce energie.
