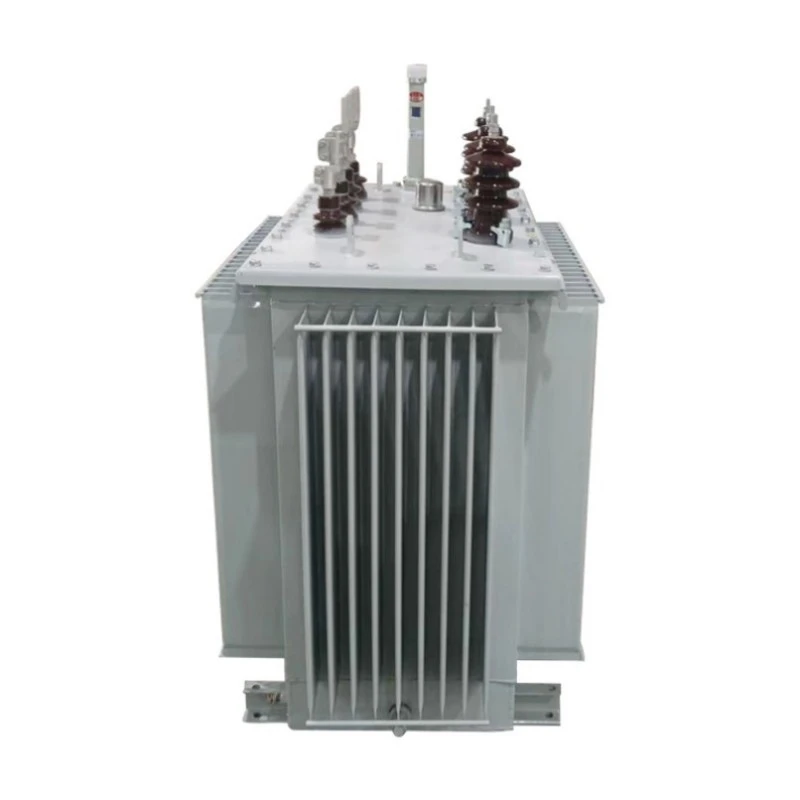

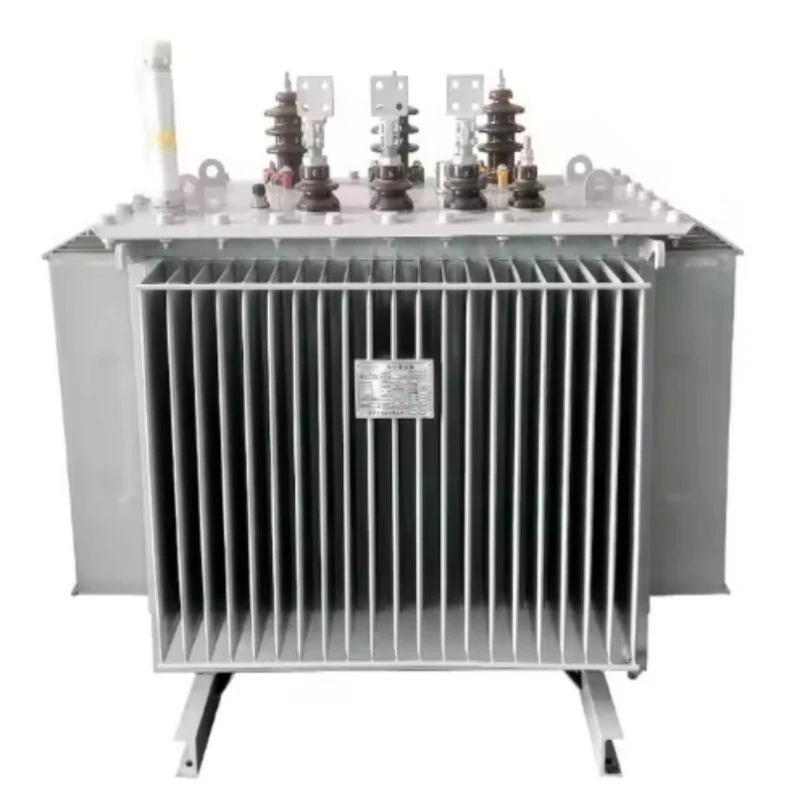

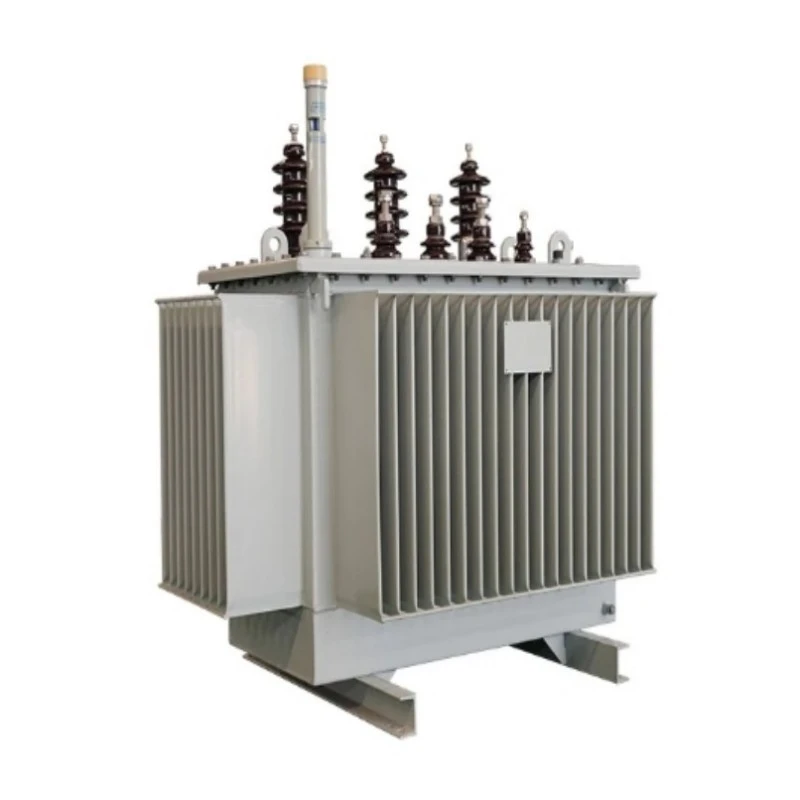

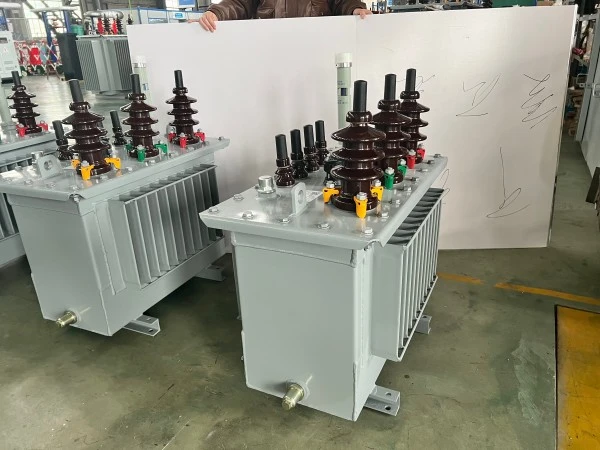

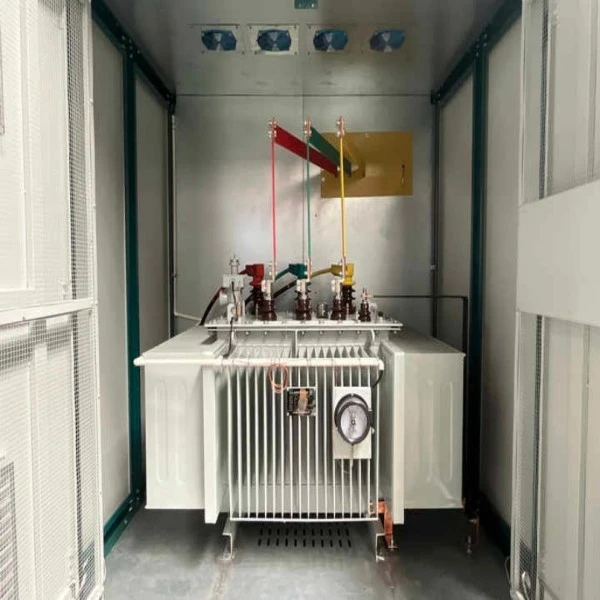

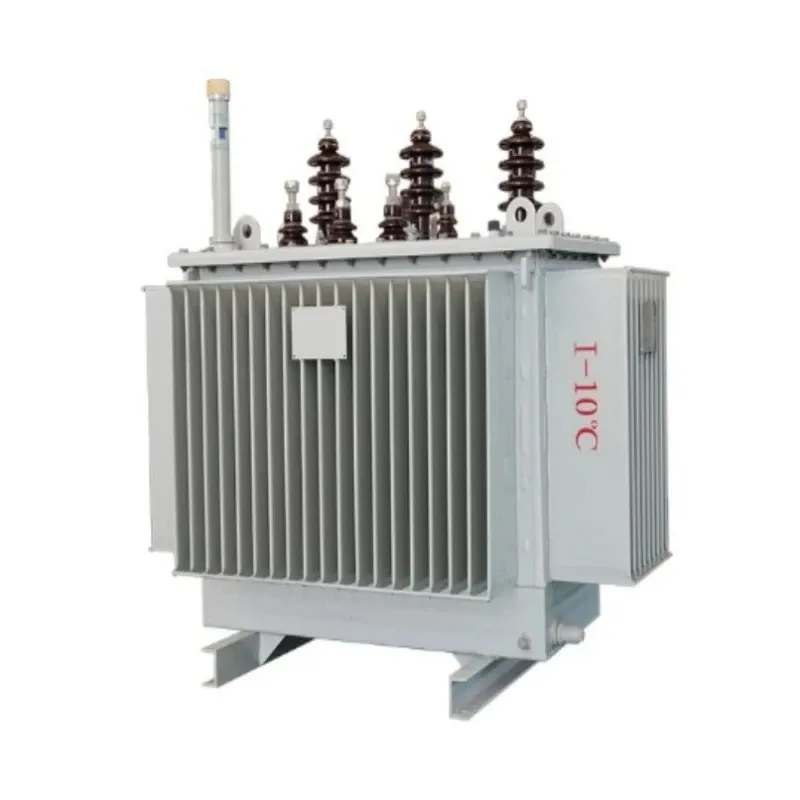

S13 Jednofázový elektrický transformátor ponořený do oleje

Jednofázový elektrický transformátor ponořený do oleje S13 je speciálně navržen pro aplikace s jednofázovým napájením, jako je elektrifikace venkova, rozvody na sloup v obytných oblastech a lehké komerční použití. Zakoupením tohoto produktu získáte vysoce účinný, nízkoztrátový transformátor, který výrazně snižuje ztráty naprázdno ve srovnání s běžnýmiS9aSérie S11, přináší měřitelné úspory energie po celou dobu své životnosti.

Tento transformátor se vyznačuje vysoce permeabilním zrnem orientovaným jádrem z křemíkové oceli s designem stupňovitého přeplátovaného spoje nebo volitelně s jádrem z amorfní slitiny pro ještě nižší ztráty. Chladicí systém ponořený do oleje zajišťuje vynikající tepelný management, zatímco plně utěsněná konstrukce zvlněné nádrže zabraňuje oxidaci oleje a pronikání vlhkosti, což dramaticky snižuje požadavky na údržbu. Jeho kompaktní a lehký design usnadňuje montáž na tyč a přepravu.

Vlastnosti a aplikace produktu

Vlastnosti

Splňuje nebo překračuje normy IEC, ANSI, GB a SANS

Ultra nízká ztráta naprázdno, až o 30 % nižší než u řady S11

Plně utěsněná konstrukce vlnité nádrže bez konzervátoru

Vysoká přetížitelnost a vynikající tepelná stabilita

Nízkohlučný provoz, ideální pro obytné prostory

Vynikající odolnost proti zkratu

Kompaktní a lehký pro instalaci na sloup nebo na plošinu

Široký rozsah odběru napětí pro flexibilitu sítě

K dispozici jsou možnosti ekologických izolačních olejů

Bezúdržbový provoz za normálních provozních podmínek

Otázky a odpovědi: Klíčové informace o produktu

Otázka: Co je to jednofázový olejový transformátor?

A: Ajednofázový olejový transformátor je typ distribučního transformátoru, který používá k chlazení a izolaci izolační olej a je určen pro provoz na jednofázových elektrických systémech. Běžně se používá v obytných oblastech, venkovských rozvodech energie a lehkých komerčních aplikacích, kde není vyžadováno třífázové napájení. Olejová imerze zajišťuje vynikající odvod tepla a chrání vnitřní součásti před vnějšími vlivy.

Otázka: Jak dosahuje řada S13 vyšší energetické účinnosti než předchozí modely?

Odpověď: Řada S13 dosahuje vyšší účinnosti prostřednictvím dvou klíčových vylepšení: za prvé, použití vysoce propustné za studena válcované křemíkové oceli s orientovaným zrnem se stupňovitou strukturou přeplátovaného jádra výrazně snižuje hysterezi a ztráty vířivými proudy. Za druhé, volitelná jádra z amorfní slitiny dále snižují ztráty naprázdno až o 50 % ve srovnání s konvenční silikonovou ocelí. Tato vylepšení vedou k hodnotám ztrát naprázdno, které jsou o 30 % nižší než u řady S11 a hluboko pod národními energetickými normami.

Otázka: Proč je u jednofázových transformátorů důležitá plně utěsněná konstrukce?

Odpověď: Jednofázové transformátory jsou často instalovány venku v oblastech s proměnlivými povětrnostními podmínkami. Plně utěsněná vlnitá nádrž eliminuje potřebu konzervátoru a zabraňuje přímému kontaktu mezi izolačním olejem a atmosférickým vzduchem. Tím se zastaví pohlcování vlhkosti a oxidace oleje, což jsou primární příčiny degradace izolace. Výsledkem je, že transformátor během své životnosti nevyžaduje výměnu oleje ani údržbu, což výrazně snižuje provozní náklady.

Otázka: Lze tento transformátor použít v aplikacích obnovitelné energie?

A: Ano. Jednofázový olejový transformátor S13 se dobře hodí pro malé systémy obnovitelné energie, jako jsou střešní solární instalace, projekty malých vodních elektráren a systémy skladování energie v domácnostech. Díky své vysoké účinnosti a schopnosti zvládat kolísání napětí je ideální pro zvyšování nebo snižování výkonu v systémech distribuované výroby.

Hlavní aplikační scénáře

Elektrifikace venkova:Poskytuje spolehlivé jednofázové napájení vzdáleným vesnicím, farmám a zemědělským provozům s minimálními ztrátami.

Obytná distribuce na sloup:Ideální pro obytné komunity, kde je standardem jednofázové napájení, nabízí kompaktní rozměry a nízkou hlučnost.

Lehké komerční budovy:Používá se v malých obchodech, kancelářích a venkovských obchodních centrech vyžadujících efektivní rozvod energie.

Integrace obnovitelné energie:Vhodné pro zvýšení napětí z rezidenčních solárních FV systémů nebo snížení napětí z minisítí.

Dočasná stavební síla:Lehká konstrukce umožňuje snadné nasazení pro dočasné potřeby napájení na staveništích.

Parametr produktu (specifikace)

Tabulka: S13 Jednofázový olejový transformátor – Typické specifikace (11 kV / 0,23 kV nebo 0,4 kV)*

Podrobnosti o výrobě

Základní materiál a proces

Jednofázové jádro elektrického transformátoru S13 ponořené do oleje je zkonstruováno z vysoce propustné za studena válcované křemíkové oceli s orientovaným zrnem a 45° stupňovitým přeplátovaným spojem. Pro aplikace vyžadující nejvyšší účinnost je k dispozici jádro z amorfní slitiny, které snižuje ztráty naprázdno až o 50 % ve srovnání s běžnou křemíkovou ocelí. Jádro je přesně nařezáno a naskládáno polosuchou skelnou páskou, aby se minimalizovaly vibrace a hluk.

Struktura vinutí

Vysokonapěťová i nízkonapěťová vinutí jsou navinutá z bezkyslíkatých měděných vodičů, což zajišťuje vysokou vodivost a minimální odporové ztráty. Nízkonapěťové vinutí má fóliovou nebo spirálovou strukturu s podélnými olejovými kanály, což výrazně zlepšuje mechanickou pevnost a odolnost proti zkratu.

Izolační a chladicí systém

Jako standardní chladicí a dielektrické médium se používá vysoce kvalitní minerální izolační olej. Ekologické izolační kapaliny s vysokým bodem hoření jsou k dispozici na vyžádání. Izolační systém olej-papír prochází přísnými procesy vakuového sušení a plnění olejem, eliminuje zbytkovou vlhkost a vzduchové bubliny a zajišťuje počáteční napětí částečného výboje vysoko nad standardní požadavky.

Nádrž a těsnění

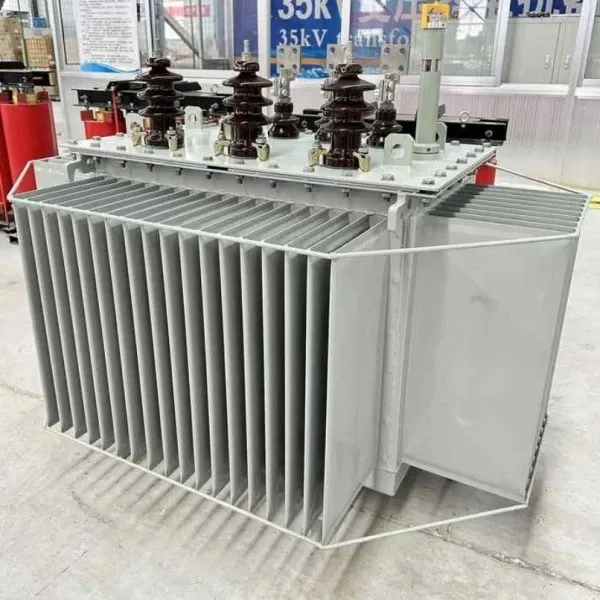

Nádrž se vyznačuje konstrukcí z vlnitého panelu, která zajišťuje jak odvod tepla, tak kompenzaci tepelné roztažnosti, čímž eliminuje potřebu externího konzervátoru. Plně utěsněná struktura zabraňuje oxidaci oleje a pronikání vlhkosti a zajišťuje bezúdržbový provoz po celou dobu životnosti transformátoru. Jako standardní bezpečnostní prvky jsou k dispozici přetlakový ventil a ukazatel hladiny oleje.

Otázky a odpovědi: Výroba a kvalita

Otázka: Jaké testy kvality se provádějí na každém transformátoru?

Odpověď: Každý jednofázový transformátor S13 prochází před dodáním komplexní sadou rutinních a typových testů, včetně měření ztráty naprázdno a ztráty zátěže, testů impedance nakrátko, testů odolnosti proti indukovanému přepětí, testů částečného vybití a testů impulsů blesku. Všechny výsledky testů jsou zdokumentované a dohledatelné.

Otázka: Jak konstrukce vlnité nádrže přispívá ke spolehlivosti?

Odpověď: Konstrukce vlnité nádrže slouží třem kritickým funkcím: zvětšuje povrch pro efektivní odvod tepla, poskytuje flexibilní expanzní kapacitu pro přizpůsobení se změnám objemu oleje s teplotou a vytváří plně utěsněné prostředí, které izoluje olej od vnějších nečistot. To eliminuje potřebu konzervátoru oleje a odvzdušňovacího systému, snižuje potenciální místa selhání a zjednodušuje údržbu.

Otázka: Jaká je očekávaná životnost tohoto transformátoru?

Odpověď: Za normálních provozních podmínek je jednofázový elektrický transformátor ponořený do oleje S13 navržen na životnost minimálně 30 let. Plně utěsněná konstrukce a vysoce kvalitní materiály zajišťují dlouhodobou spolehlivost bez nutnosti výměny oleje nebo údržby jádra.

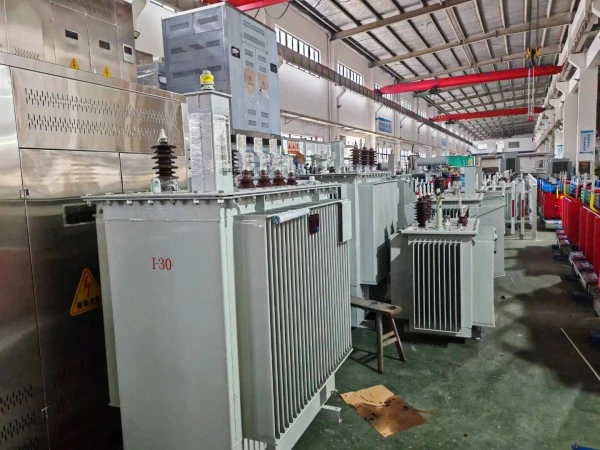

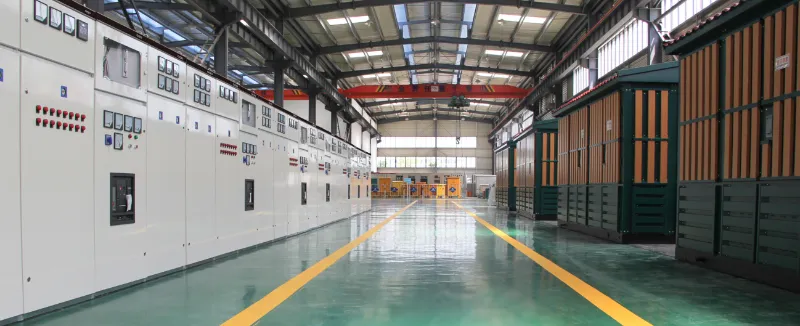

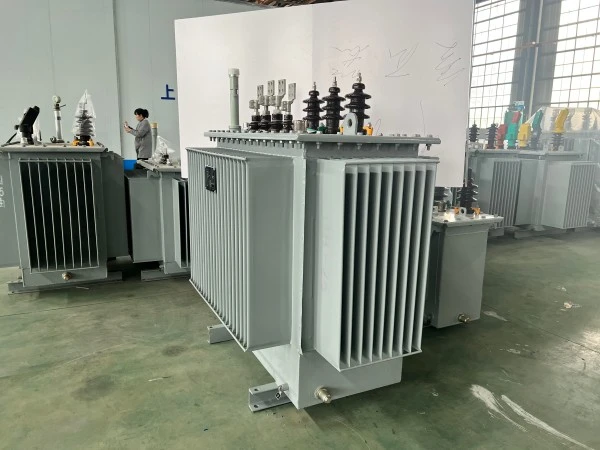

Výrobní kapacita

Síla Lugao provozuje moderní výrobní linky transformátorů vybavené pokročilým navíjením, řezáním jádra, vakuovým sušením a testovacím zařízením. Podporujeme výrobu OEM a ODM a poskytujeme přizpůsobená řešení pro napětí, kapacitu, frekvenci a mezinárodní standardy, což zajišťuje stabilní kvalitu a spolehlivé dodávky.

Poprodejní servis produktu

Po instalaci a uvedení transformátoru do provozu je zaručena jeho netěsnost, barva se zaručeně neoloupe a nevybledne. Je poskytována 5letá záruka a doživotní technická podpora; veškeré problémy s kvalitou, které se vyskytnou při běžném používání v záruční době, budou pokryty.

Na všechny jednofázové transformátory S13 se vztahuje celoživotní servisní podpora, která zajišťuje dlouhodobou dostupnost náhradních dílů a technickou podporu.

Životnost není kratší než 30 let za stanovených provozních podmínek.

V případě poruchy zařízení dodavatel odpoví do jedné hodiny od obdržení oznámení od kupujícího a do 24 hodin vyšle na místo technický personál.

Závazek služby

Jednofázový elektrický transformátor ponořený do oleje S13 je vyroben v přísném souladu s požadavky systému řízení kvality ISO 9001:2015/2018, což zajišťuje, že produkt před opuštěním továrny splňuje 100% standardy kvality.

Naše společnost poskytuje komplexní předprodejní, prodejní a poprodejní servis k zajištění spokojenosti zákazníků.

Naše společnost nabízí 5letou záruku a doživotní technickou podporu. V případě jakýchkoli problémů s kvalitou produkt zdarma opravíme nebo vyměníme, čímž zajistíme 100% spokojenost zákazníka.

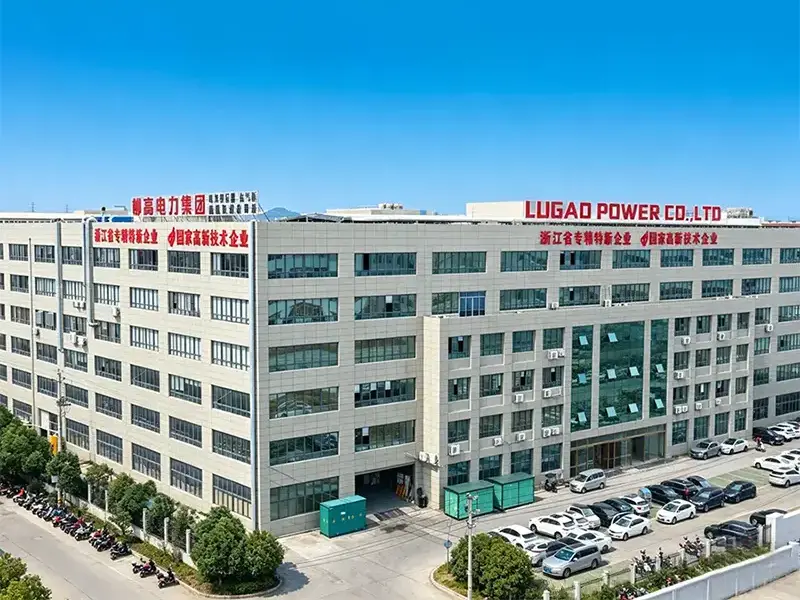

Tovární síla

S dlouholetými zkušenostmi ve výrobě zařízení pro přenos a rozvod energie,Síla Lugaozaložila profesionální výrobní základnu, která se věnuje poskytování spolehlivých řešení transformátorů pro globální energetické společnosti, dodavatele EPC, průmyslová zařízení a projekty obnovitelné energie.

Proč si globální zákazníci vybírají Lugao

✔ Profesionální výrobce transformátoru

✔ Moderní výrobní dílny

✔ Zkušený tým inženýrů a výzkumu a vývoje

✔ Přísný systém řízení kvality ISO 9001

✔ Kompletní možnosti rutinního a typového testování

✔ Shoda se standardy IEC, ANSI, IEEE a GB

✔ K dispozici přizpůsobení OEM a ODM

✔ Stabilní dodavatelský řetězec a rychlé dodání

✔ Exportujte zkušenosti na několik mezinárodních trhů

✔ Profesionální technická podpora před a po prodeji
