Jak suchý transformátor eliminuje rizika úniku oleje?

V suterénu nemocnice v Singapuru je transformátorová místnost vedle hlavního elektrického rozvaděče. Místnost je čistá, suchá a bez zápachu. Neexistují žádné ochranné bariéry, žádné odlučovače oleje a vody a žádné systémy pro potlačení požáru kromě standardních detektorů kouře. Nejedná se o regulační dohled; je to záměrná konstrukční volba, kterou umožnilo použití suchého transformátoru. V běžném transformátoru naplněném olejem by stejná místnost vyžadovala opevněnou podlahu, která by obsahovala netěsnosti, protipožární kryt pro zmírnění rizika požáru oleje a ventilační systém pro řízení tepla a výparů. Transformátor suchého typu eliminuje všechny tyto požadavky tím, že eliminuje samotný olej. To není jen pohodlí; je to zásadní posun v tom, jak je navržena elektrická bezpečnost.

Otázka, jak aTransformátor suchého typueliminuje rizika úniku oleje je v podstatě otázkou toho, co olej nahradí. V olejovém transformátoru plní olej dvě kritické funkce: izoluje vinutí a ochlazuje je. Pokud olej uniká, jsou narušeny obě funkce, což vede k přehřátí, selhání izolace a potenciálně katastrofálnímu selhání. Suchý typ transformátoru dosahuje stejných izolačních a chladicích funkcí prostřednictvím pevných materiálů a vzduchu. Vinutí jsou zapouzdřena v pevném izolačním systému, typicky lité epoxidové pryskyřici nebo vakuově tlakově impregnovaných (VPI) materiálech. Chlazení je dosaženo přirozenou cirkulací vzduchu nebo nuceným chlazením vzduchu. Vzhledem k tomu, že nemůže unikat žádná kapalina, není pouze sníženo riziko úniku oleje; je zcela vyloučeno. Tento článek prozkoumá konstrukční, materiálové a konstrukční vlastnosti, díky kterým je suchý typ transformátoru vynikající volbou pro aplikace, kde je riziko úniku oleje nepřijatelné.

Obsah

• 1. Anatomie úniku oleje: Kde selhávají transformátory naplněné olejem?
• 2. Izolace z lité pryskyřice: Pevná bariéra, která nahrazuje olej
• 3. Technologie VPI: Když se vinutí stane izolací
• 4. Chlazení bez kapaliny: Jak vzduch funguje jako olej
• 5. Bezpečnostní a ekologický případ pro transformátory suchého typu
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Anatomie úniku oleje: Kde selhávají transformátory naplněné olejem?

Abychom pochopili, proč je suchý transformátor lepší, je užitečné porozumět specifickým poruchovým bodům, které vedou k únikům oleje v konvenčních transformátorech. Olejem plněný transformátor je komplexní sestava ocelové nádrže, jádra, vinutí, izolace, pouzder, těsnění a ventilů. Každá z těchto součástí představuje potenciální cestu úniku. Během životnosti transformátoru je olej vystaven tepelným cyklům, které způsobují roztahování a smršťování nádrže a součástí. Tento cyklický pohyb může způsobit, že se těsnění stlačí a uvolní a nakonec ztratí svou těsnící sílu. Samotný olej se může degradovat, tvořit kyseliny a kal, které napadají těsnění a nádrž. Ve svarech mohou vznikat únavové trhliny. Ventily a pouzdra se mohou uvolnit. A samotná nádrž může korodovat, zejména ve vlhkém nebo korozivním prostředí. Níže uvedená tabulka shrnuje nejběžnější místa úniku oleje v transformátoru plněném olejem.

Následky úniku oleje se neomezují pouze na ztrátu izolační a chladicí kapaliny. Únik oleje vytváří nebezpečí uklouznutí na podlaze, kontaminuje půdu a podzemní vodu, pokud se dostane do životního prostředí, a zvyšuje riziko požáru, pokud se olej dostane do kontaktu se zdrojem vznícení. Ve vnitřních instalacích může akumulace olejových par představovat zdravotní riziko pro personál. Náklady na vyčištění úniku oleje, likvidaci kontaminované půdy a opravu transformátoru mohou být značné. V některých jurisdikcích mohou být regulační pokuty za únik ropy vysoké. To je důvod, proč se mnoho správců a inženýrů zařízení obrací na suchý transformátor, který tato rizika zcela eliminuje.

NaSpolečnost Lugao Power Co., Ltd., vyrábíme transformátory více než dvě desetiletí a z první ruky jsme viděli náklady a rizika spojená s úniky oleje. Naše továrna vyrábí transformátory plněné olejem i suchého typu a jsme odhodláni pomáhat našim zákazníkům vybrat správnou technologii pro jejich konkrétní aplikaci. Pro vnitřní instalace, citlivá prostředí a místa, kde je požární bezpečnost prvořadá, je suchý transformátor často nejlepší volbou.

2. Izolace z lité pryskyřice: Pevná bariéra, která nahrazuje olej

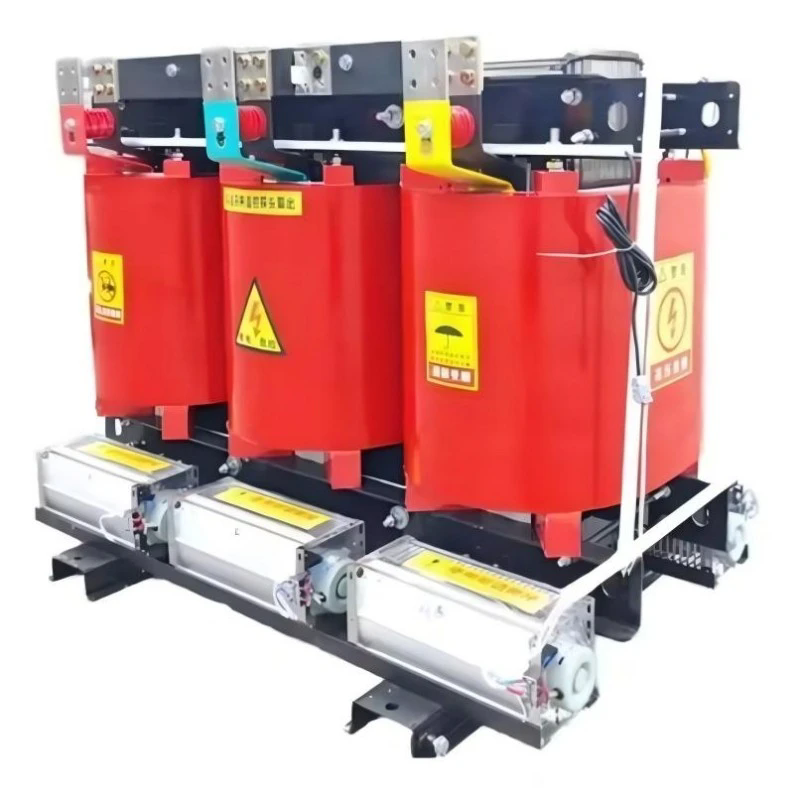

Nejběžnější typ suchého transformátoru používá izolaci z lité pryskyřice. V tomto provedení jsou vysokonapěťové a nízkonapěťové vinutí zalité v pevné, lité epoxidové pryskyřici. Pryskyřice se smíchá s plnivem, jako je křemičitá moučka, a nalije se do formy kolem vinutí. Pryskyřice se poté vytvrdí a vytvoří tvrdý, pevný obal, který zcela uzavírá vinutí. Tento plášť poskytuje jak elektrickou izolaci, tak mechanickou ochranu vinutí. Protože je izolace pevná, nemůže unikat žádná kapalina. Izolační systém z lité pryskyřice je také vysoce odolný proti vlhkosti, prachu a korozivním chemikáliím, takže je vhodný do drsného prostředí.

Izolační systém z lité pryskyřice není jen náhradou oleje; je to vynikající izolační systém v mnoha ohledech. Epoxidová pryskyřice má vysokou dielektrickou pevnost, což znamená, že může odolat vysokému napětí bez porušení. Má také vysokou tepelnou vodivost, která v některých případech umožňuje odvádět teplo z vinutí efektivněji než olej. Pryskyřice je také samozhášivá, což znamená, že neudrží oheň. To je zásadní bezpečnostní výhoda oproti oleji, který je hořlavý. Níže uvedená tabulka porovnává klíčové vlastnosti izolace z lité pryskyřice s olejovou izolací.

V naší továrně používáme proces vakuového lití, abychom zajistili, že epoxidová pryskyřice zcela vyplní formu a zapouzdří vinutí bez jakýchkoli dutin nebo vzduchových kapes. Dutiny mohou způsobit částečné výboje, které mohou časem vést k selhání izolace. Náš proces vakuového lití zajišťuje, že pryskyřice je hustá a homogenní a poskytuje nejvyšší úroveň integrity izolace. Používáme také řízený proces vytvrzování, abychom zajistili, že pryskyřice dosáhne všech svých mechanických a elektrických vlastností. Výsledkem je suchý transformátor, který je zcela bez oleje a rizik spojených s únikem oleje.

3. Technologie VPI: Když se vinutí stane izolací

Zatímco litá pryskyřice je nejběžnějším typem suchého transformátoru, existuje další technologie, která se používá pro větší transformátory: vakuová tlaková impregnace (VPI). U VPI transformátoru není vinutí zapouzdřeno v pevném bloku pryskyřice. Místo toho je vinutí impregnováno pryskyřičným lakem ve vakuu a tlaku. Lak pronikne do izolačního papíru a do mezer mezi vodiči a vyplní je pryskyřicí. Po procesu impregnace se vinutí vytvrdí a pryskyřice ztvrdne, čímž se celé vinutí spojí do pevné soudržné struktury. Tato struktura je poté pokryta ochrannou vrstvou, jako je silikonový povlak, aby byla zajištěna dodatečná ochrana proti vlhkosti a znečištění.

Proces VPI vytváří vinutí, které je extrémně robustní. Pryskyřice spojuje vodiče dohromady, čímž zabraňuje pohybu a vibracím, které mohou způsobit otěr izolace. Pryskyřice také utěsňuje vinutí proti vlhkosti a nečistotám. Stejně jako litá pryskyřice jsou transformátory VPI zcela bez oleje, což eliminuje riziko úniku oleje. Transformátory VPI se často používají pro větší výkony, kde by pevný blok transformátoru z lité pryskyřice byl příliš těžký nebo příliš drahý. Níže uvedená tabulka porovnává klíčové charakteristiky litých pryskyřic a transformátorů VPI.

V Lugao vyrábíme jak litou pryskyřici, tak transformátory suchého typu VPI. Naše továrna je vybavena nejmodernějším vakuovým litím a zařízením VPI a naši inženýři mají rozsáhlé zkušenosti s výběrem správné technologie pro každou aplikaci. Ať už je požadavek na kompaktní, lehký transformátor pro vnitřní rozvodnou desku nebo velký vysokonapěťový transformátor pro průmyslové zařízení, můžeme poskytnout řešení suchého typu transformátoru, které eliminuje riziko úniku oleje.

4. Chlazení bez kapaliny: Jak vzduch funguje jako olej

Jednou z funkcí oleje v transformátoru je chlazení vinutí. Olej odvádí teplo od vinutí a předává je na povrch nádrže, kde je odváděno do okolního vzduchu. U suchého transformátoru je funkce chlazení prováděna vzduchem. Vinutí jsou navržena se vzduchovými kanály a chladicími kanály, které umožňují cirkulaci vzduchu a odvádění tepla. U malých transformátorů stačí k zajištění potřebného chlazení přirozená konvekce. U větších transformátorů se ventilátory používají k protlačování vzduchu chladicími kanály, čímž se zvyšuje chladicí kapacita. Níže uvedená tabulka porovnává způsoby chlazení používané u transformátorů plněných olejem a suchého typu.

V naší továrně navrhujeme naše transformátory suchého typu s optimalizovanými systémy chlazení vzduchem. Vinutí jsou konstruována z přesně vinutých vodičů a izolačních materiálů, které vytvářejí jednotné chladicí kanály. Ve větších jednotkách používáme vysoce účinné ventilátory, které zajistí účinné chlazení vinutí za všech podmínek zatížení. Dále využíváme teplotní čidla a řídicí systémy pro sledování teploty vinutí a pro ovládání ventilátorů. To zajišťuje, že transformátor pracuje při optimální teplotě a maximalizuje jeho účinnost a životnost. Nepřítomnost oleje v chladicím systému eliminuje riziko netěsností a potřebu zadržování a likvidace oleje, díky čemuž je suchý transformátor šetrnější k životnímu prostředí a vyžaduje méně údržby.

5. Bezpečnostní a ekologický případ pro transformátory suchého typu

Eliminace úniků oleje není jedinou výhodou suchého transformátoru. Nepřítomnost ropy také eliminuje riziko požáru, potřebu zadržování ropy a environmentální rizika spojená s úniky ropy. Tyto výhody v oblasti bezpečnosti a životního prostředí jsou pro správce zařízení, pojistitele a regulační orgány stále důležitější. V mnoha jurisdikcích je použití suchých transformátorů povinné pro vnitřní instalace a pro místa, kde může být přítomna veřejnost, jako jsou nemocnice, školy a nákupní centra. Níže uvedená tabulka shrnuje bezpečnostní a ekologické výhody suchých transformátorů ve srovnání s transformátory plněnými olejem.

Ve společnosti Lugao jsme odhodláni poskytovat našim zákazníkům bezpečná, spolehlivá a ekologická řešení transformátorů. Naše transformátory suchého typu jsou navrženy tak, aby splňovaly nejpřísnější bezpečnostní a ekologické normy. V našich transformátorech z lité pryskyřice a VPI používáme pouze vysoce kvalitní, samozhášecí materiály. Naše továrna je certifikována podle ISO 9001 a ISO 14001 a naše produkty jsou testovány podle IEC 60076 a dalších mezinárodních norem. Ať už stavíte nové zařízení nebo modernizujete stávající, můžeme vám pomoci vybrat správný suchý transformátor pro vaši aplikaci.

6. Často kladené otázky (FAQ)

Otázka 1: Jsou transformátory suchého typu zcela bez oleje?

Odpověď: Ano, transformátory suchého typu jsou zcela bez oleje. Používají pevné izolační materiály, jako je litá epoxidová pryskyřice nebo papír impregnovaný pryskyřicí, a vzduch pro chlazení. V transformátoru není žádné kapalné dielektrikum ani chladivo. To je definující charakteristika suchého transformátoru a důvod, proč eliminuje rizika úniku oleje.

Otázka 2: Jaké jsou hlavní aplikace suchých transformátorů?

Odpověď: Suché transformátory se obvykle používají v aplikacích, kde je kritická požární bezpečnost a ochrana životního prostředí. Mezi běžné aplikace patří vnitřní instalace v nemocnicích, školách, nákupních centrech a kancelářských budovách. Používají se také v podzemních dolech, tunelech a pobřežních plošinách, kde je riziko úniku ropy nebo požáru nepřijatelné. Jsou také preferovány pro aplikace obnovitelné energie, jako jsou větrné a solární farmy.

Otázka 3: Jaká je účinnost suchých transformátorů v porovnání s transformátory plněnými olejem?

Odpověď: Suché transformátory jsou obecně o něco méně účinné než olejové transformátory stejného výkonu. Vzduch je totiž méně účinné chladicí médium než olej. Rozdíl je však malý a moderní transformátory suchého typu s optimalizovanými chladicími systémy mohou dosáhnout účinnosti, která se velmi blíží účinnosti olejových transformátorů. U mnoha aplikací převažují bezpečnostní a ekologické výhody suchých transformátorů nad malým rozdílem účinnosti.

Otázka 4: Jakou údržbu vyžadují suché transformátory?

Odpověď: Suché transformátory vyžadují méně údržby než transformátory plněné olejem. Není potřeba olej testovat, filtrovat nebo vyměňovat. Mezi hlavní úkoly údržby patří čištění vzduchových kanálů a chladicích ventilátorů, aby bylo zajištěno správné proudění vzduchu, a pravidelná kontrola vinutí, zda se nehromadí prach. V některých prostředích může být nutné vyčistit vinutí vysavačem nebo suchým hadříkem. Interval údržby je obvykle roční nebo dvouletý v závislosti na prostředí.

Otázka 5: Jsou transformátory suchého typu dražší než transformátory plněné olejem?

Odpověď: Suché transformátory mají obecně vyšší počáteční pořizovací náklady než olejové transformátory stejného výkonu. Celkové náklady na vlastnictví však mohou být nižší, vezmeme-li v úvahu náklady na zadržování ropy, likvidaci požáru, údržbu a dodržování ekologických předpisů. U vnitřních instalací může vyšší pořizovací cena kompenzovat úspory na stavebních nákladech (není potřeba zděných podlah nebo protipožárních místností). Naše továrna může poskytnout podrobné srovnání nákladů pro vaši konkrétní aplikaci.

7. Závěr

Transformátor suchého typu eliminuje rizika úniku oleje tím, že eliminuje samotný olej. Použitím pevných izolačních systémů, jako je litá epoxidová pryskyřice nebo impregnace VPI, a vzduchovým chlazením poskytuje transformátor suchého typu úroveň bezpečnosti a ochrany životního prostředí, která není možná u konvenčních transformátorů plněných olejem. Výhody jsou jasné: žádné úniky oleje, žádné riziko požáru, žádné požadavky na uzavření a minimální údržba. Pro aplikace, kde je prvořadá bezpečnost, spolehlivost a odpovědnost vůči životnímu prostředí, je suchý transformátor nejlepší volbou.

Ve společnosti Lugao Power Co., Ltd. navrhujeme a vyrábíme suché transformátory již více než deset let. Naše továrna používá pokročilé vakuové lití a technologii VPI k výrobě transformátorů, které splňují nejvyšší standardy kvality a výkonu. Nabízíme celou řadu suchých transformátorů, od malých distribučních jednotek až po velké výkonové transformátory. Náš technický tým je k dispozici, aby vám pomohl s výběrem správného transformátoru pro vaši aplikaci. Ať už máte obavy z rizika úniku oleje, požární bezpečnosti nebo souladu s ochranou životního prostředí, můžeme vám poskytnout řešení, které splní vaše potřeby.

Kontaktujte Lugao Power Co.,Ltd. dnesse dozvíte více o našich produktech suchého transformátoru a o tom, jak mohou eliminovat rizika úniku oleje ve vašem zařízení.
