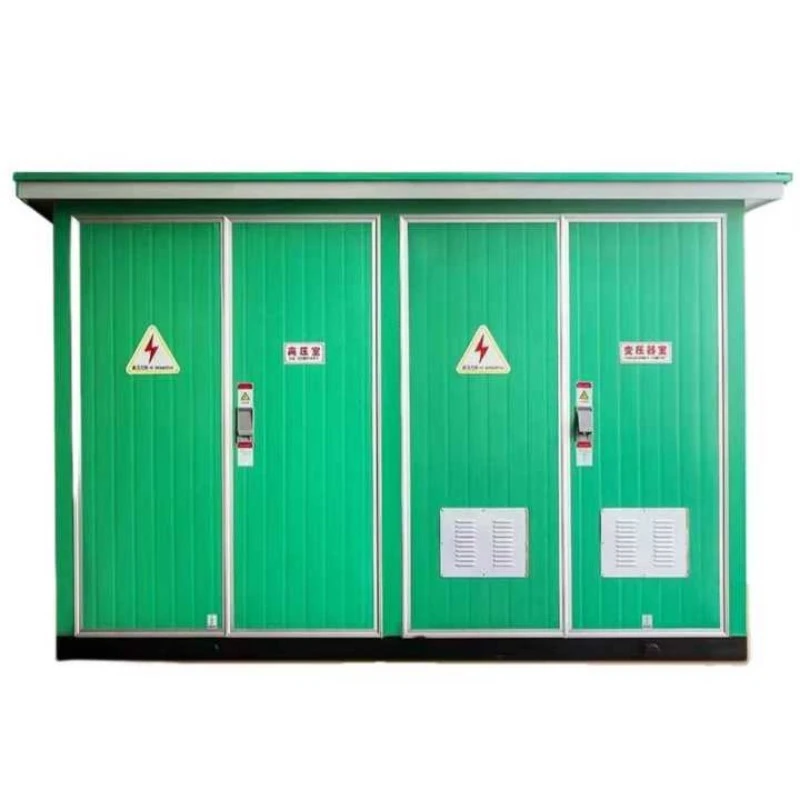

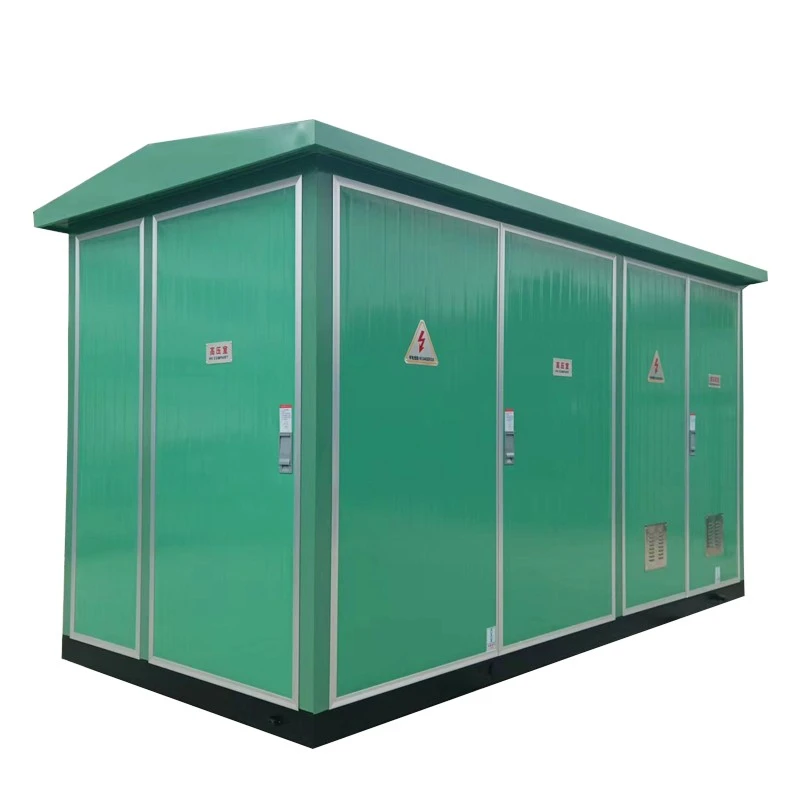

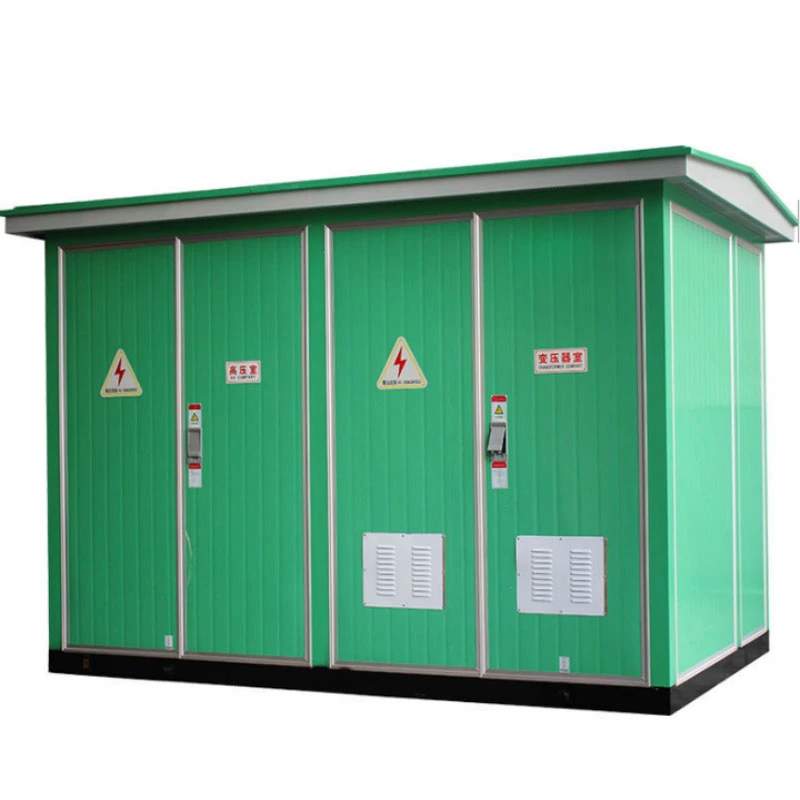

Inteligentní prefabrikovaná venkovní rozvodna krabicového typu

Co je toto zařízení?

YB-24 Inteligentní prefabrikovaná venkovní rozvodna krabicového typu je továrně sestavená kompaktní distribuční jednotka, která integrujevysokonapěťové rozvaděče, výkonový transformátor a nízkonapěťové distribuční zařízení do jediného krytu odolného vůči povětrnostním vlivům. Patří do rodiny prefabrikovaných rozvoden, známých také jako „kompaktní rozvodny“ nebo „balené rozvodny“.

Rozdělení kódu modelu:

YB – Prefabrikovaná skříňová rozvodna

24 — Kód konstrukční řady představující inteligentní řízení a modulární konfiguraci

co to dělá?

Základní funkcí tohoto zařízení je přijímat vysokonapěťovou elektrickou energii (typicky 10 kV nebo 35 kV), snížit ji na nízké napětí (400 V/380 V) prostřednictvím integrovaného transformátoru a bezpečně ji distribuovat do zátěží koncových uživatelů, jako jsou obytné komunity, komerční náměstí, továrny nebo nabíjecí stanice pro elektromobily.

Na rozdíl od tradičních civilně stavěných rozvoden YB-24 nevyžaduje montáž jednotlivých komponentů na místě. Je plně zapojen, předem otestován a dodáván jako jedna jednotka. Používá bezolejový suchý nebo biologicky odbouratelný transformátor plněný olejem (volitelné) a spoléhá na přirozené nebo nucené chlazení vzduchem. Inteligentní řídicí systém umožňuje vzdálený sběr dat, poruchový alarm a automatické přepínání, díky čemuž je ideální pro aplikace smart grid.

Výhody produktu

YB-24 Inteligentní prefabrikovaná venkovní rozvodna skříňového typu nabízí jasné výhody oproti tradičním rozvodnám:

1. Úspora místa a rychlá instalace

Zabírá pouze 40 % plochy běžné civilní rozvodny

Lze instalovat na jednoduchou betonovou podložku během 2-3 dnů

Není potřeba samostatných místností s vybavením nebo ventilačních šachet

2. Vysoká inteligence

Standardní vybavení RTU (Remote Terminal Unit)

Podporuje 4G/5G nebo vláknovou komunikaci

Monitorování napětí, proudu, účiníku, teploty a stavu dveří v reálném čase

Dálkové vypnutí/zavření a nastavení parametrů

3. Bezpečnost a ochrana životního prostředí

Volitelné provedení bez oleje (suchý transformátor)

Vysokonapěťový oddíl odolný proti oblouku

Krytí IP54 zabraňuje vnikání prachu a vody

Kabelový vstup zespodu, eliminující nechráněné živé části

4. Cenově výhodný životní cyklus

O 30–40 % nižší počáteční investice než u civilních rozvoden

60% snížení nákladů na inženýrské stavby

Nižší náklady na údržbu díky modulární výměně komponent

5. Adaptabilita na drsná prostředí

Rozsah provozních teplot: -25°C až +55°C

Antikorozní nátěr pro pobřežní nebo průmyslové oblasti

Systém vnitřního vytápění volitelný pro chladné oblasti

Funkce produktu

Aplikace produktu

YB-24 Inteligentní prefabrikovaná venkovní rozvodna krabicového typu je vhodná pro širokou škálu scénářů, kde je vyžadováno rychlé nasazení, malé rozměry a inteligentní provoz.

Podrobnosti o výrobě

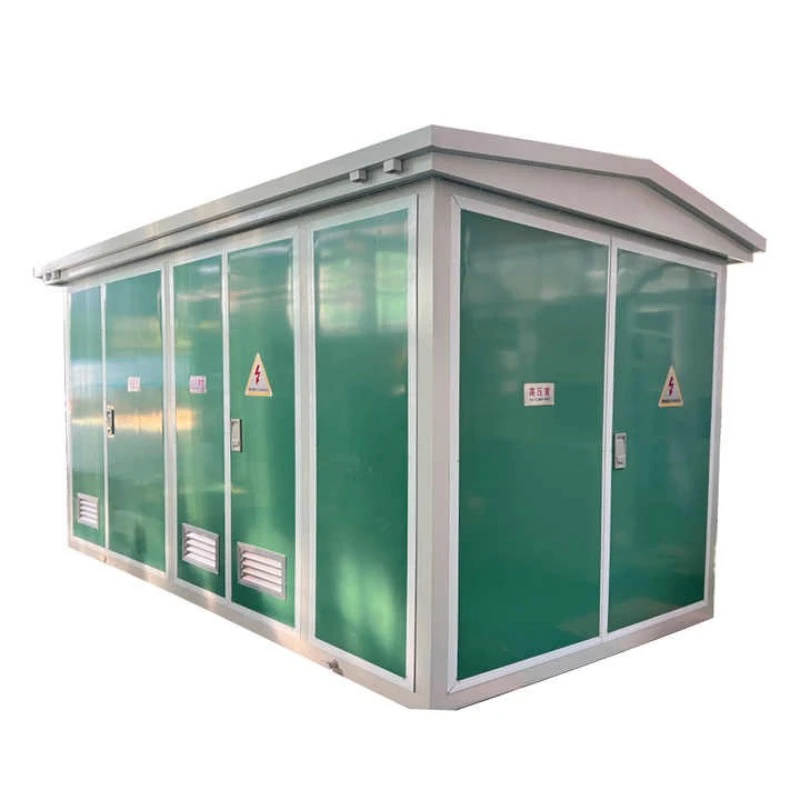

1. Výroba krytu

CNC děrování, ohýbání a svařování pro vysokou přesnost

Dvouvrstvý práškový lak (základní nátěr bohatý na zinek + vrchní polyesterový nátěr) ≥80μm

Zkouška solnou mlhou ≥500 hodin

Střecha se sklonem 5°, aby se zabránilo hromadění vody

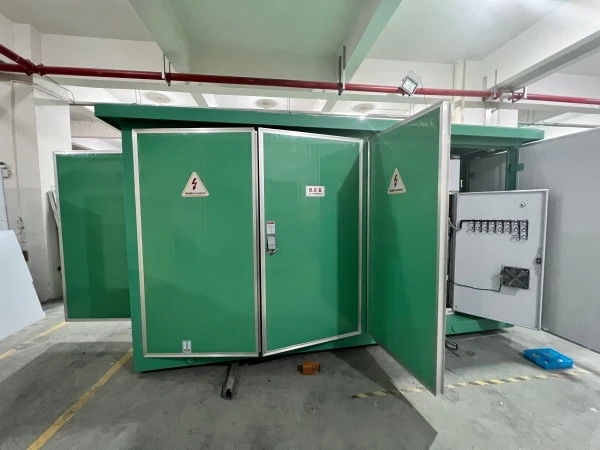

2. Vnitřní uspořádání

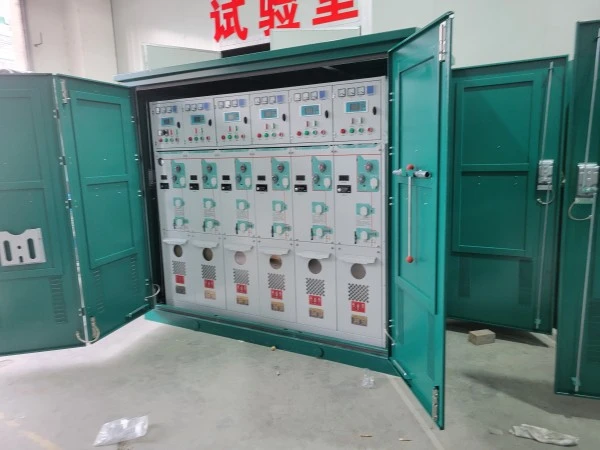

Vysokonapěťový prostor: SF6 prstencová hlavní jednotka nebo odpínač zátěže, bleskojistka, vysokonapěťová pojistka

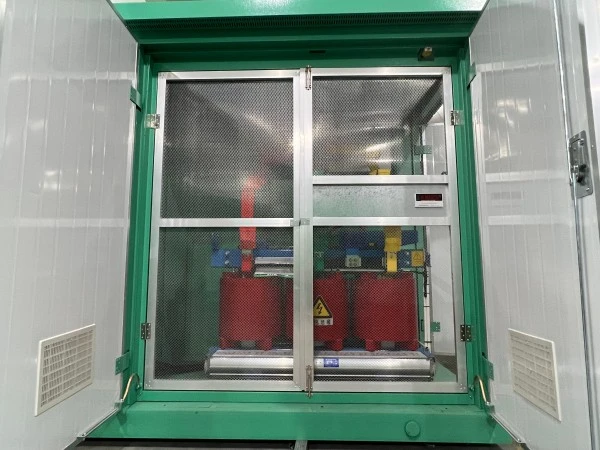

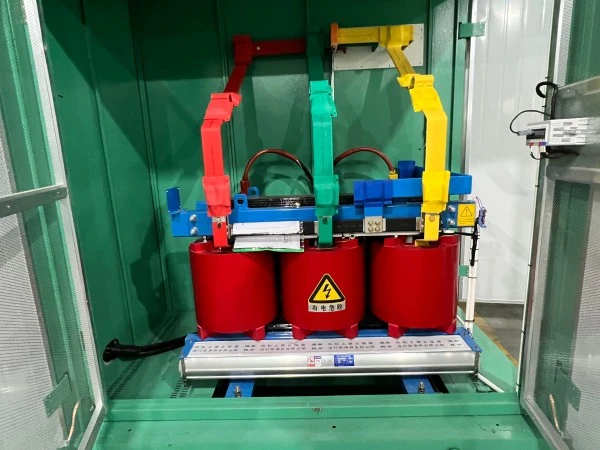

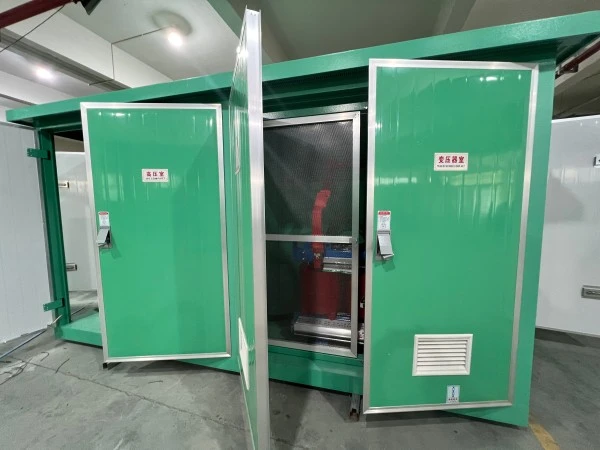

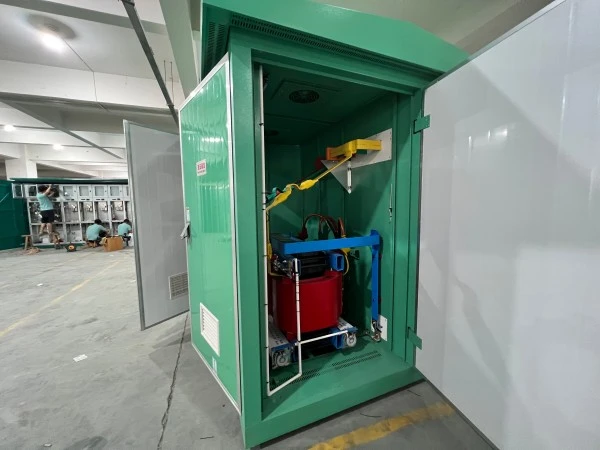

Oddíl transformátoru: Transformátor namontovaný na válečcích, odnímatelný přední panel pro snadnou údržbu

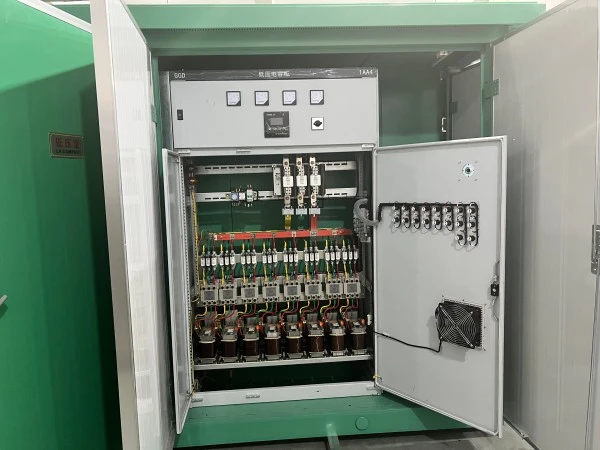

Prostor NN: Hlavní jistič, jističe větví, automatická kondenzátorová banka, inteligentní monitorovací terminál

Všechny prostory oddělené ohnivzdornými kovovými přepážkami (třída A)

3. Podrobnosti o inteligentním systému

Monitorování teploty: Snímače PT100 na vinutí transformátoru a uvnitř skříně

Stav dveří: Magnetický kontaktní spínač s alarmem do cloudu

Měření energie: Třída 1 nebo 0,5S obousměrný elektroměr

Dálkové ovládání: Podporuje IEC 60870-5-101/104, DNP3.0

Místní ovládání: HMI chráněné heslem s protokolováním událostí

4. Kabelový vstup a uzemnění

Spodní kabelový vstup s pryžovými průchodkami (krytí IP54 zachováno)

Vyhrazená měděná zemnící přípojnice (40×4 mm) ve všech oddílech

Odpor uzemnění ≤4Ω

5. Testování kvality před dodáním

Zkouška odolnosti vůči napětí napájecí frekvence (35 kV na straně VN, 2,5 kV na straně NN)

Poměr otáček transformátoru a test ztráty naprázdno

Test komunikace inteligentního systému (30 minut nepřetržitého pingu)

Test deště (simulováno 10 mm/min po dobu 1 hodiny)

Balení a poprodejní servis

Obal

Celá jednotka zabalená do stretch fólie + rohy z vlnité lepenky

Dřevěná paletová základna s otvory pro vysokozdvižný vozík

Vysoušecí sáčky uvnitř krytu, aby se zabránilo vlhkosti během přepravy

Všechny vnější otvory jsou utěsněny vodotěsnou páskou

Závazek poprodejního servisu

Záruční doba: 12 měsíců od data odeslání (lze prodloužit na 24 nebo 36 měsíců s placenou servisní smlouvou)

Často kladené otázky (FAQ)

Q1: Je inteligentní prefabrikovaná venkovní rozvodna skříňového typu YB-24 vhodná pro pobřežní oblasti s vysokou slaností?

A: Ano. Standardní kryt používá antikorozní práškový nátěr o tloušťce ≥80μm a prošel 500hodinovým testem v solné mlze. Pro vysoce korozivní prostředí (např. přístavy, chemické závody) nabízíme nerezové skříně 304/316 a další nátěry na vnitřních přípojnicích.

Q2: Lze vyměnit transformátor bez výměny celé rozvodny?

A: Ano. Oddíl transformátoru je navržen s odnímatelnými bočními panely a válečkovými kolejnicemi. Transformátor lze vytáhnout zepředu nebo z boku a vložit náhradní jednotku bez narušení prostoru VN nebo NN. Tato modularita je klíčovým prvkem designu YB-24.

Q3: Podporuje inteligentní systém připojení ke SCADA systému třetí strany?

A: Ano. Standardní regulátor podporuje Modbus RTU přes RS485 a Modbus TCP přes Ethernet. Lze jej také nakonfigurovat pro protokoly IEC 60870-5-101/104 nebo DNP3.0. Poskytujeme kompletní mapu registrů pro systémovou integraci.

Q4: Je povoleno umístění YB-24 v blízkosti obytných budov s ohledem na limity hluku?

A: Ano. U suchého transformátoru je hladina hluku ≤ 55 dB na 1 metr, což splňuje limity pro domácnosti. U transformátorů ponořených do oleje přidáváme podložky pro tlumení vibrací a akustický kryt uvnitř prostoru transformátoru, což snižuje hluk na ≤ 48 dB.

Q5: Jaká je standardní dodací lhůta?

Odpověď: U standardních konfigurací (800 kVA nebo méně, IP54, ocelové pouzdro, s kruhovou hlavní jednotkou) je dodání 15---20 pracovních dnů po potvrzení objednávky. Vlastní projekty (nerezová ocel, speciální barva, extra výška pro vstup do venkovního vedení) vyžadují 25---30 pracovních dnů.

Q6: Jaké typy transformátorů jsou k dispozici pro YB-24?

Odpověď: YB-24 lze nakonfigurovat pomocíolejové transformátoryjako jsou S13/S20 nebo transformátory suchého typu lité z epoxidové pryskyřice, jako je SCB13/SCB14, v závislosti na požadavcích projektu, instalačním prostředí, požadavcích na požární bezpečnost a místních normách.
