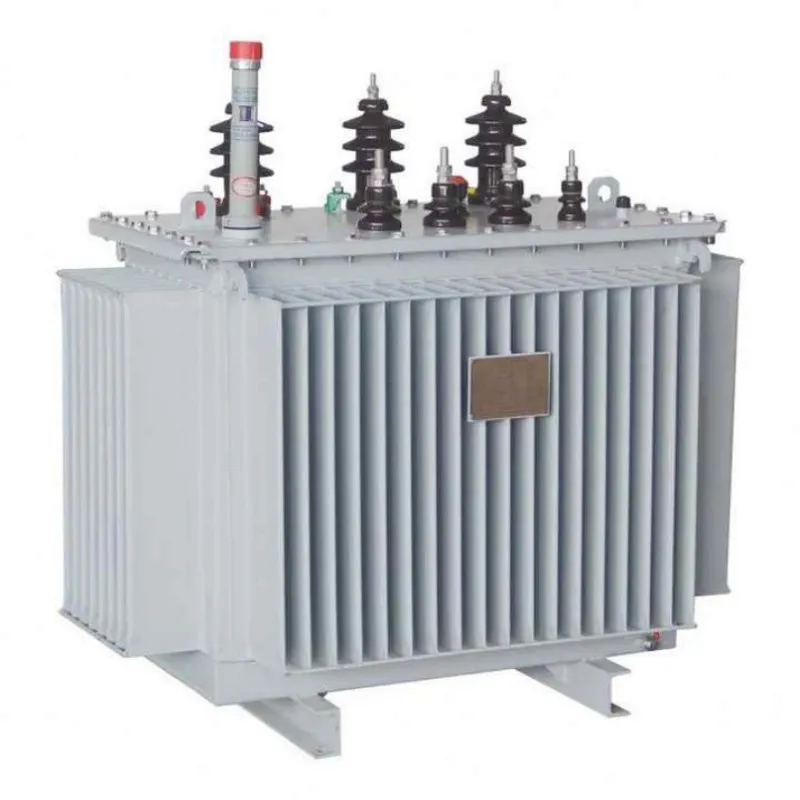

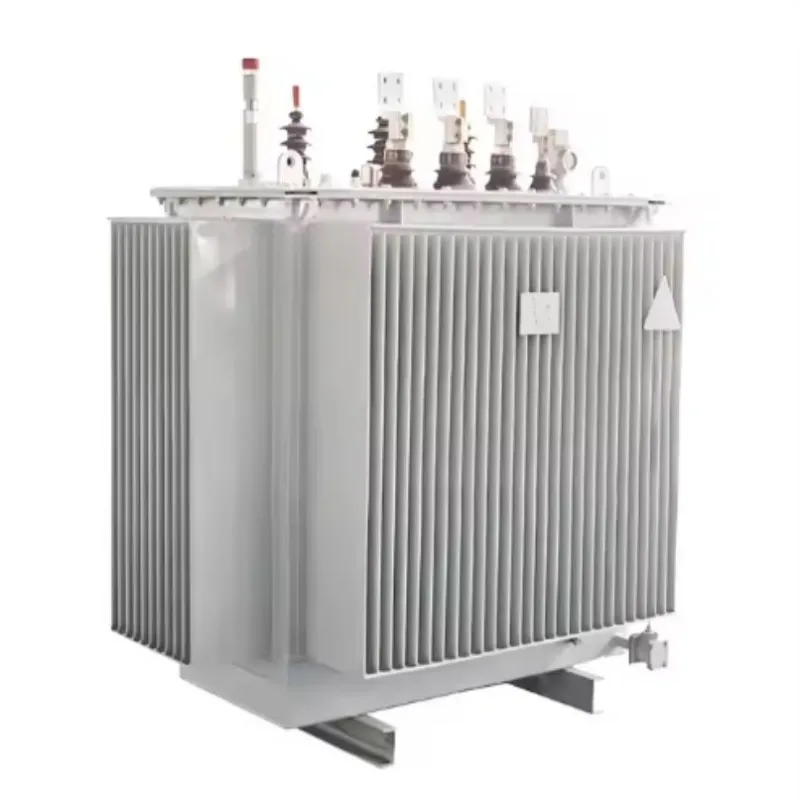

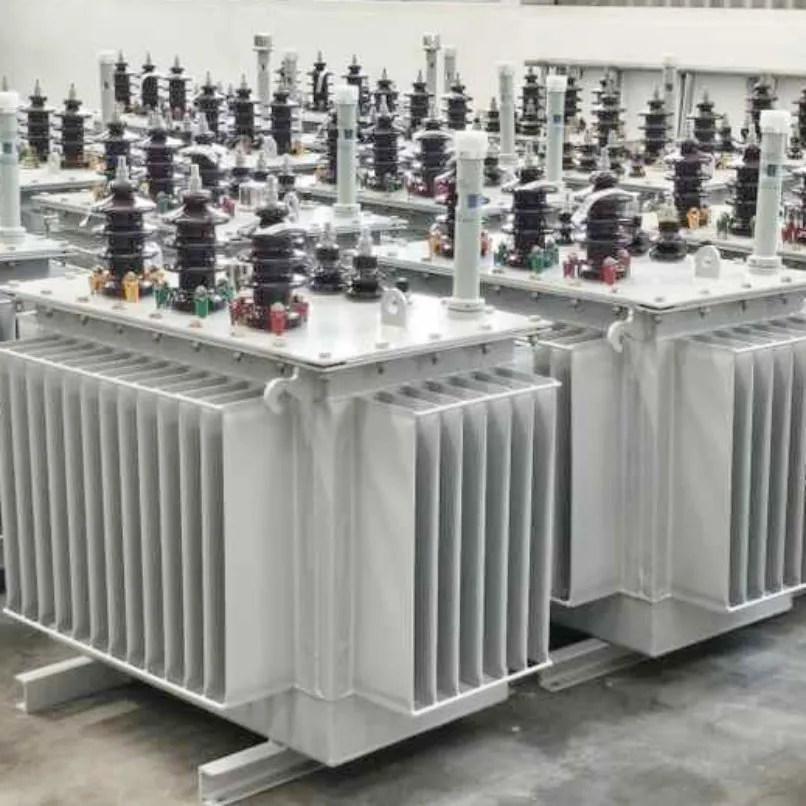

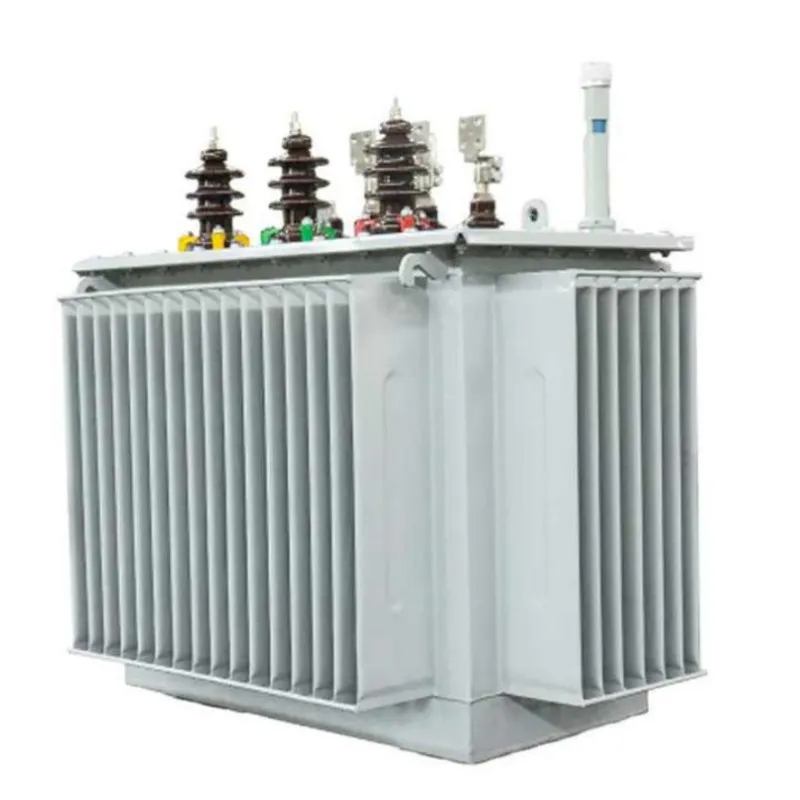

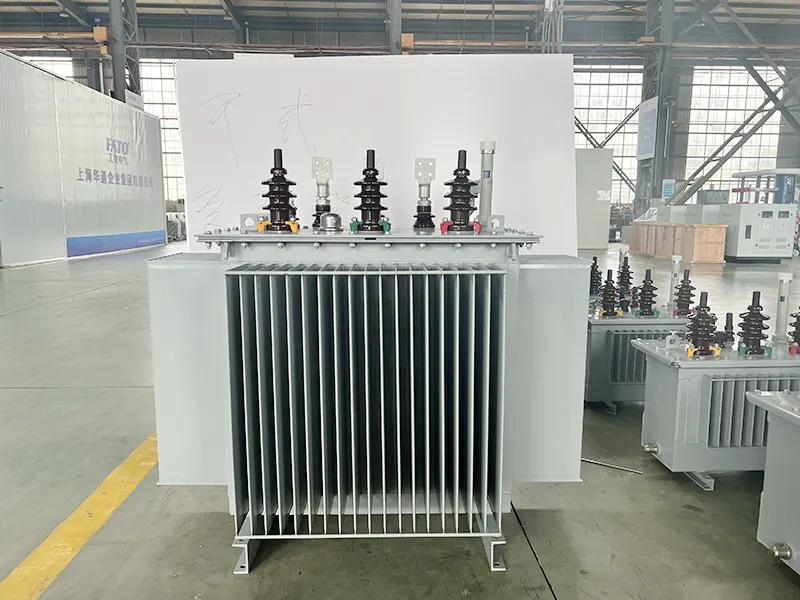

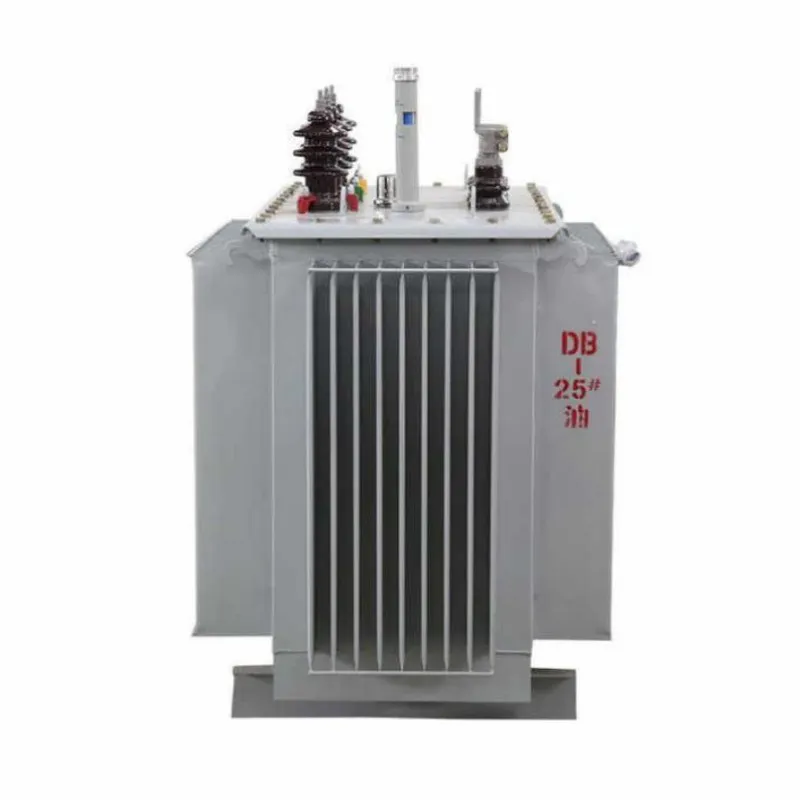

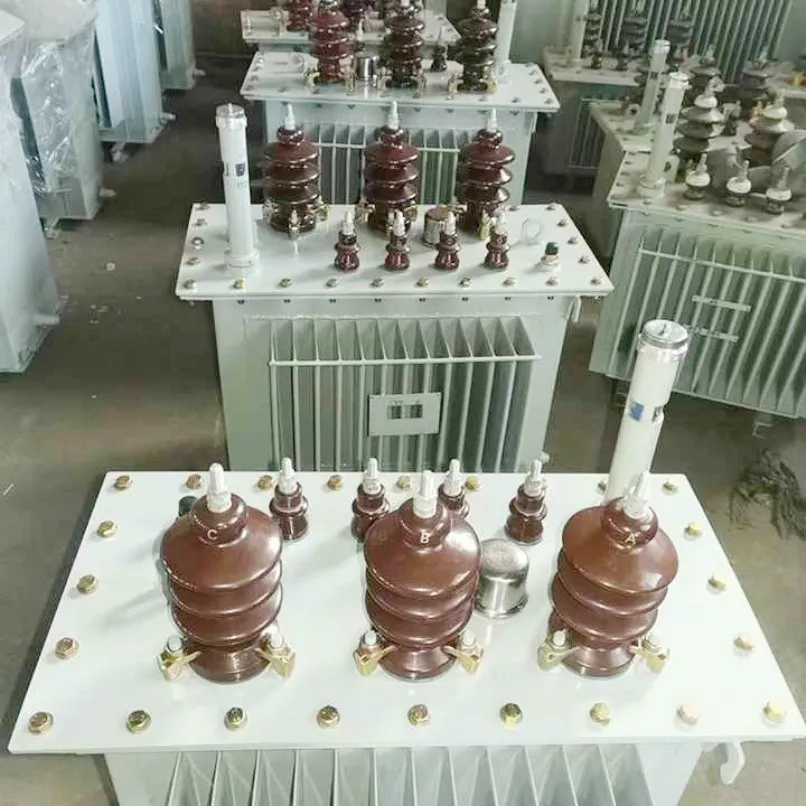

Snižte výkonový distribuční transformátor ponořený v oleji

Náš redukční transformátor pro distribuci energie ponořený do oleje je navržen tak, aby převáděl střední nebo vysokonapěťovou elektřinu (např. 11 kV, 22 kV nebo 33 kV) na standardizovaný nízkonapěťový výstup (např. 400 V nebo 230 V) vhodný pro spotřebu koncovými uživateli. Tento produkt je ideální pro rozvodné sítě vyžadující spolehlivou regulaci napětí, vysokou přetížitelnost a dlouhodobou životnost.

Thetransformátormá jádro z křemíkové oceli s orientovaným zrnem s nízkou ztrátou a měděné vinutí s vysokou vodivostí, což výrazně snižuje ztráty naprázdno a zatížení. Chladicí systém ponořený v oleji zajišťuje účinný odvod tepla, zatímco plně utěsněná struktura zabraňuje vnikání vlhkosti a oxidaci oleje, což snižuje nároky na údržbu a prodlužuje provozní životnost.

Vlastnosti a aplikace produktu

Vlastnosti

1. Splňuje nebo překračuje normy IEC, ANSI, GB a SANS

2. Plně utěsněná konstrukce s vlnitým designem nádrže

3. Vysoká přetížitelnost a tepelná stabilita

4. Provoz s nízkou hlučností a vysokou účinností

5. Kompaktní design vhodný pro instalace na sloup nebo na zemi

6. Robustní odolnost proti zkratu

7. Snadná instalace a nenáročná údržba

8. Dlouhá životnost s doživotní servisní podporou

9. Dostupné s několika rozsahy klepnutí pro regulaci napětí

10. K dispozici jsou možnosti ekologických izolačních olejů

Otázky a odpovědi: Statistiky klíčového snížení výkonu distribučního transformátoru ponořeného v oleji

Otázka: Co je to Step Down Transformer?

Odpověď: Snižovací transformátor je typ elektrického transformátoru, který snižuje vysoké vstupní napětí na nižší výstupní napětí. Skládá se z více závitů na primárním vinutí a méně závitů na sekundárním vinutí. Tento typmoc transformátorje nezbytný v systémech distribuce energie pro bezpečné dodávání použitelné úrovně napětí do průmyslových zařízení, komerčních budov a obytných oblastí.

Otázka: Proč je tento přechodový transformátor energeticky účinný?

Odpověď: Náš transformátor používá vysoce propustnou za studena válcovanou křemíkovou ocel s orientovaným zrnem a optimalizované struktury spojů jádra, které výrazně snižují hysterezi a ztráty vířivými proudy. To má za následek nižší ztráty naprázdno a zatížení ve srovnání s konvenčními transformátory, což přímo snižuje provozní náklady.

Otázka: Jak olejový chladicí systém zlepšuje výkon?

Odpověď: Izolační olej slouží jako dielektrické médium i jako chladicí kapalina. Účinně odvádí teplo od jádra a vinutí na povrch nádrže, kde se rozptýlí do okolního prostředí. To zajišťuje stabilní provoz i při trvalém vysokém zatížení nebo vysokých teplotách.

Otázka: Je tento transformátor vhodný pro venkovní použití?

A: Ano. Plně utěsněná konstrukce nádrže z vlnité lepenky chrání vnitřní součásti před vlhkostí, prachem a korozivním prostředím. Je ideální pro venkovní instalace, jako jsou rozvodny, průmyslové dvory a venkovské rozvodné sítě.

Hlavní aplikační scénáře

Průmyslová zařízení:Poskytuje spolehlivou nízkonapěťovou energii pro továrny, zpracovatelské závody a těžké stroje.

Komerční budovy:Používá se v nákupních centrech, kancelářských komplexech a hotelech ke snížení vysokého napětí na bezpečnou úroveň.

Rozvody elektrické energie v domácnostech:Instalují se do komunálních rozvoden nebo konfigurací namontovaných na sloup pro zásobování domácností.

Systémy obnovitelné energie:Integruje se se solárními farmami a větrnými elektrárnami pro regulaci napětí a připojení k síti.

Infrastrukturní projekty:Vhodné pro letiště, železnice, nemocnice a datová centra vyžadující vysokou spolehlivost.

Parametr produktu (specifikace)

Tabulka: Transformátor ponořený do oleje – typické specifikace (11 kV / 0,4 kV)

Transformátor ponořený do oleje vs. suchý typ

Vyberte siolejový transformátorv následujících situacích:když je vyžadována venkovní instalace; když je potřeba vyšší energetická účinnost; když je požadována vyšší kapacita přetížení; když je potřeba střední nebo velká kapacita; nebo při hledání nákladově efektivního řešení distribuce energie.

V následujících situacích zvolte suchý transformátor:když je transformátor instalován uvnitř; když je požární bezpečnost kritická;když je na místě zakázáno používat média na bázi oleje; nebo když projekt zahrnuje nemocnice, nákupní centra, datová centra nebo výškové budovy.

Shrnutí:Olejové transformátory jsou vhodnější pro venkovní, průmyslové a veřejné rozvodné sítě.Suché transformátoryjsou vhodnější pro vnitřní použití a místa s přísnými požadavky na požární bezpečnost.

Podrobnosti o výrobě

Základní materiál a proces

Jádro je konstruováno z vysoce permeabilní za studena válcované křemíkové oceli s orientovaným zrnem se stupňovitým přeplátovaným spojem, který minimalizuje ztráty naprázdno a snižuje magnetizační proud. Jádro je svázáno polosuchou skelnou páskou, aby byla zajištěna strukturální integrita a nízká hlučnost.

Struktura vinutí

Vinutí vysokého a nízkého napětí jsou vyrobena z bezkyslíkatých měděných vodičů. Nízkonapěťová vinutí mají fóliovou nebo spirálovou strukturu s podélnými olejovými kanály, což zvyšuje mechanickou pevnost a odolnost proti zkratu.

Izolační a chladicí systém

Používá se vysoce kvalitní minerální olej nebo ekologická izolační kapalina s vysokým bodem hoření. Izolační systém olej-papír prochází vakuovým sušením a procesem plnění oleje, aby se odstranila zbytková vlhkost a vzduch, což zajišťuje vysokou dielektrickou pevnost a dlouhodobou spolehlivost.

Nádrž a těsnění

Konstrukce vlnité nádrže poskytuje kompenzaci tepelné roztažnosti bez potřeby konzervátoru. Plně utěsněná struktura zabraňuje oxidaci oleje a pronikání vlhkosti, snižuje četnost údržby a prodlužuje životnost oleje.

Standardní výbava zahrnuje

1. Ukazatel hladiny oleje s alarmem nízké hladiny

2. Přetlakový ventil

3. Vytočte teploměr s kontakty alarmu

4. Volitelné plynové relé pro detekci chyb

Proč zvolit Lugao Step Down Transformer

Snižovací olejový transformátor Lugao je navržen pro snížení středního nebo vysokého napětí, jako je 11 kV, 22 kV, 33 kV, na nízké napětí, jako je 400 V nebo 230 V, pro bezpečnou distribuci energie.

Vysoká účinnost:Nízkoztrátové jádro z křemíkové oceli snižuje ztráty naprázdno a šetří energii.

Stabilní výkon:Měděné vinutí a optimalizovaná struktura zajišťují stabilní výstupní napětí.

Silná chladicí schopnost:Chladicí systém ponořený do oleje poskytuje vynikající odvod tepla a podporuje dlouhodobý provoz.

Plně uzavřená nádrž:Zabraňuje vlhkosti, prachu a oxidaci oleje, snižuje údržbu.

Vysoká zkratová pevnost:Silná navíjecí a upínací struktura zvyšuje bezpečnost při poruchách sítě.

Venkovní použití:Vhodné pro rozvodny, továrny, venkovské sítě, komerční budovy a projekty obnovitelné energie.

K dispozici vlastní design:Napětí, kapacitu, vektorovou skupinu, rozsah odběru, způsob chlazení a typ nádrže lze přizpůsobit.

Přísné testování před dodáním:Každý transformátor je testován na poměr napětí, odpor vinutí, izolaci, ztrátu naprázdno, ztrátu zátěže, impedanci a únik oleje.

Lugao poskytuje OEM a ODM transformátorová řešení se spolehlivou kvalitou, rychlým dodáním a profesionální technickou podporou.

Poprodejní servis produktu

1. Bezplatná oprava nebo výměna v případě problémů s kvalitou způsobených výrobními vadami do jednoho roku.

2. Na škody způsobené lidskou chybou nebo vyšší mocí (úder blesku, záplavy, požár atd.) se nevztahuje záruka.
