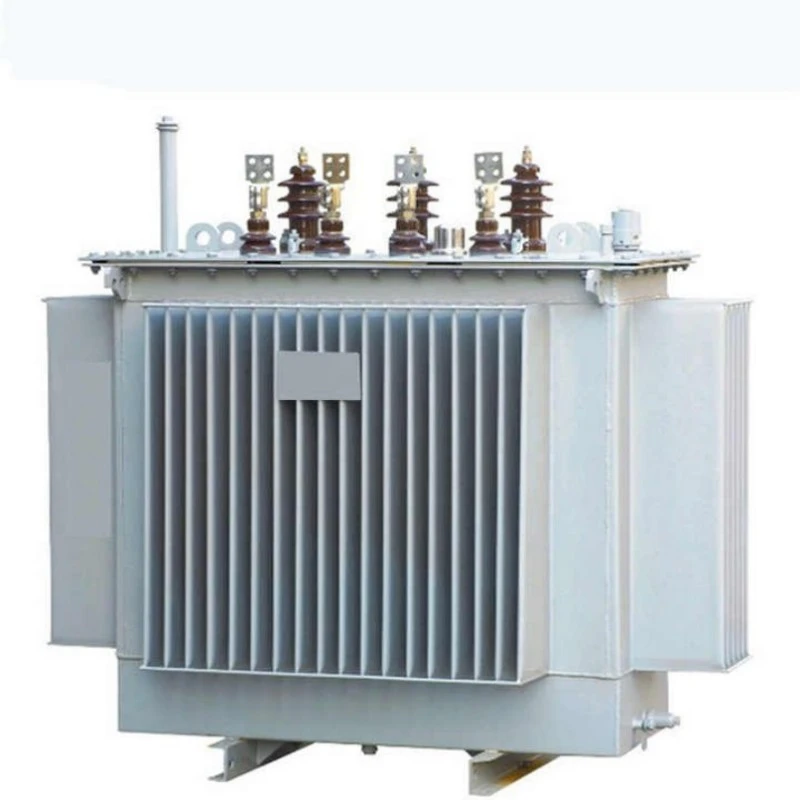

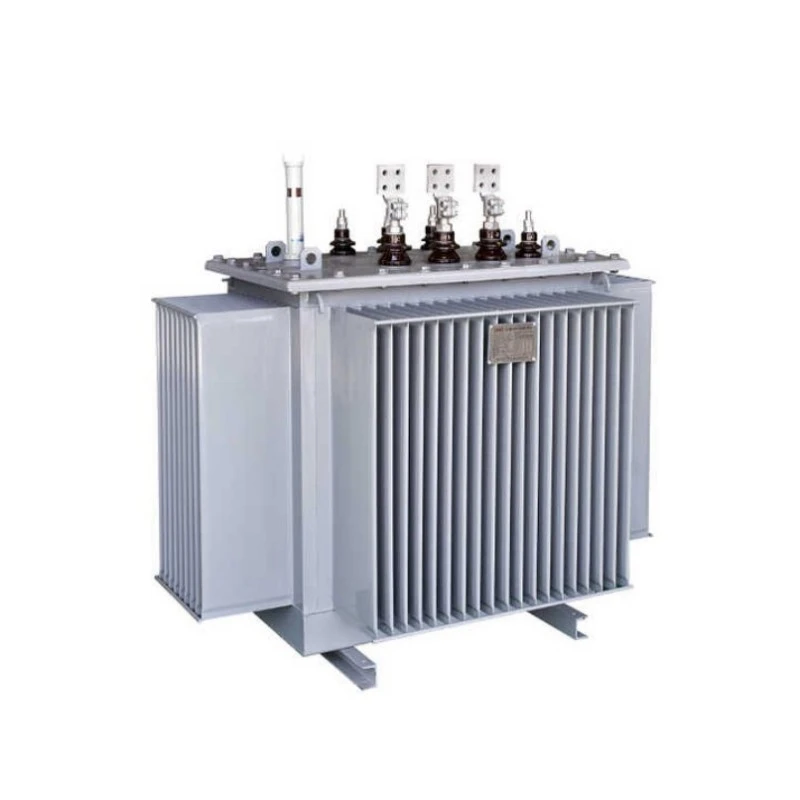

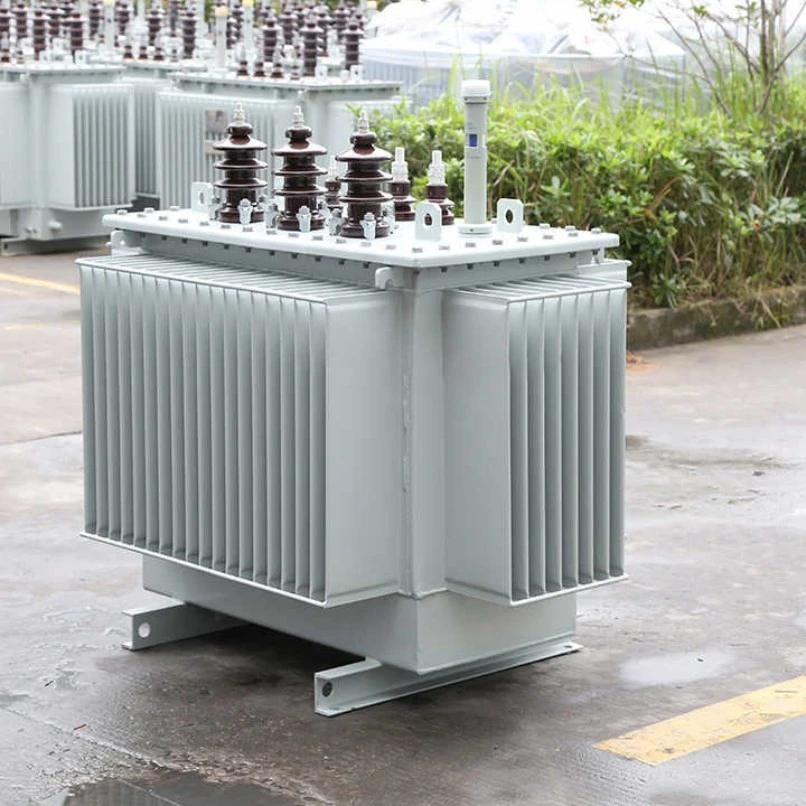

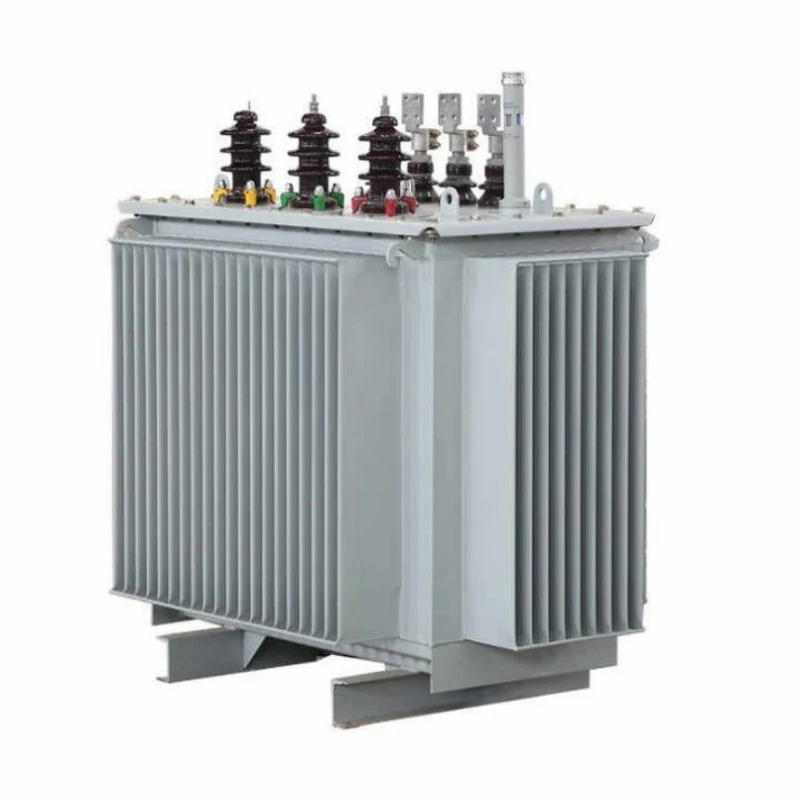

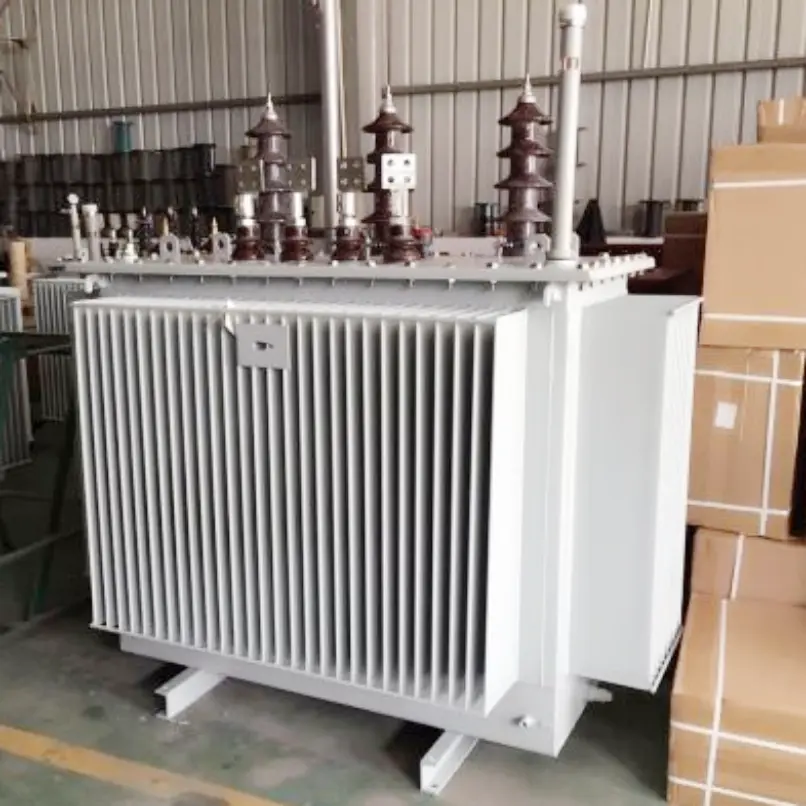

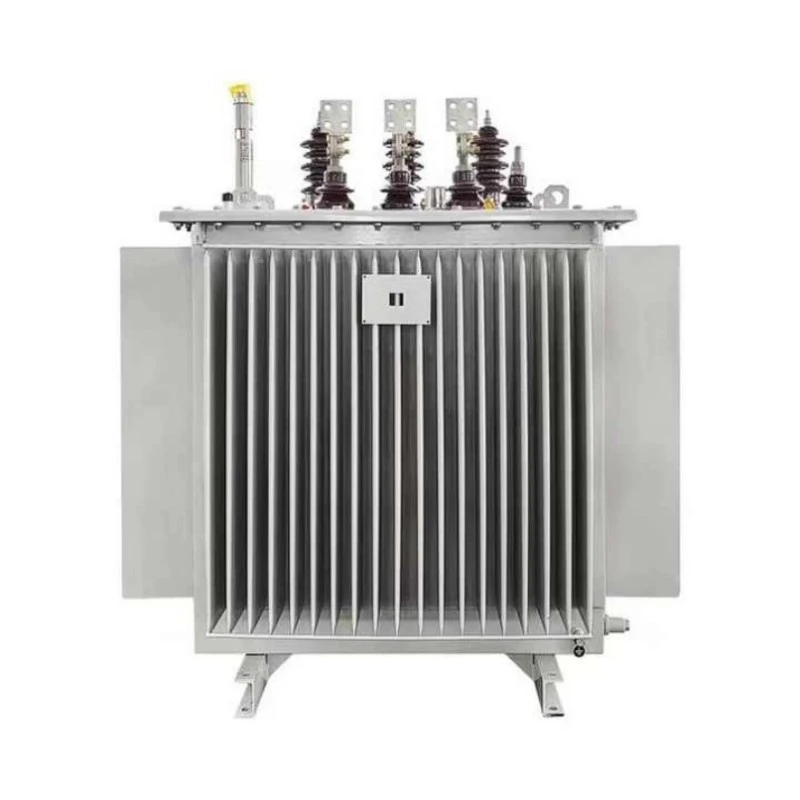

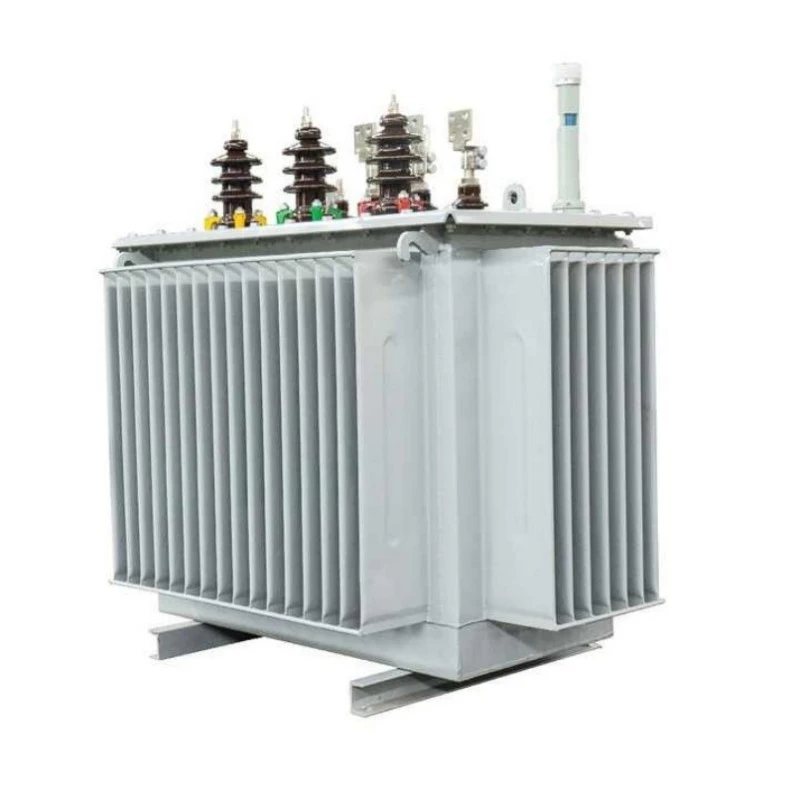

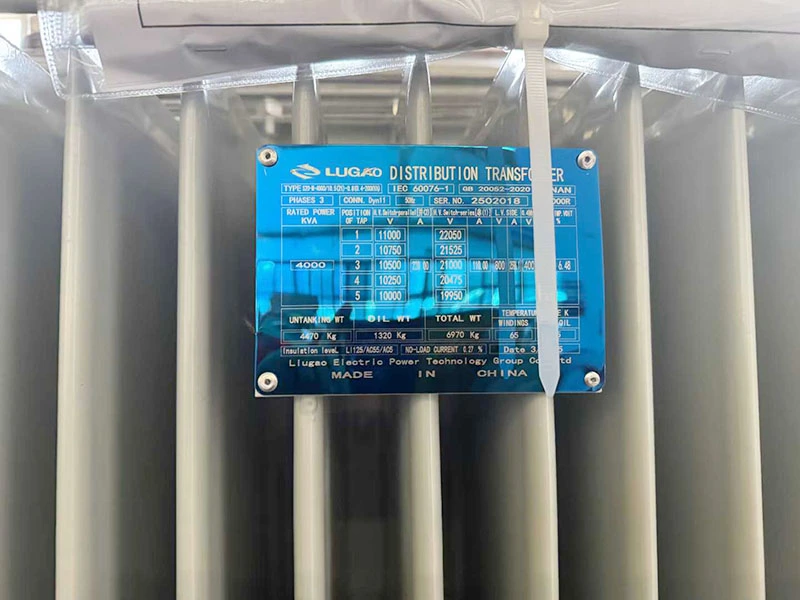

S11 Kompaktní rozvodna elektrický transformátor ponořený do oleje

Kompaktní elektrický olejový transformátor S11 naší společnosti je vysoce účinné a energeticky úsporné řešení navržené speciálně pro moderní rozvodné sítě. Zakoupením tohoto produktu získáte integrovanou jednotku kombinující transformátor,vysokonapěťové rozvaděče, a nízkonapěťová distribuční zařízení, výrazně šetří instalační prostor a náklady na výstavbu.

Tento produkt využívá nízkoztrátové jádro z křemíkové oceli a měděné vinutí s vysokou vodivostí, což vede k výrazně nižším ztrátám naprázdno než v národních normách, což vede k podstatnému snížení spotřeby energie při dlouhodobém provozu. Chladicí systém ponořený do oleje zajišťuje vynikající odvod tepla a udržuje stabilní provoz i za podmínek vysoké teploty a vysokého zatížení. Jeho kompaktní modulární struktura usnadňuje přepravu a instalaci a zvyšuje bezpečnost údržby na místě.

Vlastnosti a aplikace produktu

Vlastnosti

1. Splňuje nebo překračuje normy ANSI.IEC.GB.SANS

2. Bezpečná manipulace, instalace a provoz.

3. Atraktivní, moderní vzhled

4. Rozumná struktura

5. Plně utěsněné

6. Vyšší spolehlivost systému

7. Vysoká bezpečnost a spolehlivost v provozu

8. Vysoká kapacita přetížení a účinnost

9. Robustní konstrukce s vynikajícími zkratovými a tepelnými schopnostmi

10. Transformátory jsou účinnější díky snížení ztrát naprázdno a snížení ztrát zatížení

Kompaktní elektrický transformátor ponořený do oleje pro kompaktní rozvodnu S11 má čtyři hlavní výhody:

Vysoká účinnost a úspora energie:Díky použití nízkoztrátové křemíkové oceli a optimalizované struktuře jádra jsou ztráty naprázdno i ztráta zatížení výrazně nižší než u tradičních produktů, což je v souladu s národními směrnicemi pro úsporu energie a podstatně snižuje provozní náklady při dlouhodobém provozu.

Vynikající odvod tepla a kapacita přetížení:jako anolejový transformátor, používá jako chladicí a izolační médium vysoce výkonný izolační olej, který nabízí vysokou účinnost odvodu tepla a udržuje stabilní provoz i při vysoké teplotě, velkém zatížení nebo drsných podmínkách, čímž účinně prodlužuje životnost zařízení.

Kompaktní konstrukce konstrukce:Elektrické olejové ponorné transformátory pro kompaktní rozvodnu S11 jsou navrženy na zakázku pro kompaktní rozvodny, vyznačují se malým půdorysem a kompaktní konstrukcí, která usnadňuje snadnou instalaci a údržbu. Jsou zvláště vhodné pro vnitřní nebo venkovní rozvody elektrické energie, kde je prostor na prvním místě.

Vysoká spolehlivost a bezpečnost:plně utěsněná struktura účinně zabraňuje oxidaci oleje a pronikání vlhkosti, poskytuje vynikající izolační výkon a odolnost proti zkratu, což zajišťuje dlouhodobý bezpečný a stabilní provoz ve složitých podmínkách sítě.

Aplikace

Normální provozní podmínky transformátoru

1. Výška nad hladinou moře je pod 1000 m;

2. Okolní teplota;

3. Nejvyšší teplota vzduchu +40°C;

4. Nejvyšší denní průměrná teplota vzduchu+30°C;

5. Nejvyšší roční průměrná teplota vzduchu +20°C;

6. Nejnižší teplota venkovního vzduchu -25°C;

Hlavní aplikační scénáře

Městské distribuční sítě:Vhodné pro kompaktní rozvodny v obytných oblastech, komerčních oblastech a průmyslových parcích, které splňují požadavky na výkon s vysokou hustotou.

Nové energetické projekty:Elektrické olejové ponorné transformátory kompaktní rozvodny S11 jsou široce používány ve fázích zvyšování nebo distribuce fotovoltaických a větrných systémů výroby energie, které jsou schopné odolat drsným venkovním prostředím.

Výstavba infrastruktury:Vhodné pro místa s vysokými požadavky na spolehlivost napájení, jako jsou letiště, metro, nemocnice a datová centra.

Dočasné a nouzové napájení:Kompaktní konstrukce, snadná přeprava, vhodná pro dočasné rozvodny nebo scénáře nouzových oprav.

Parametr produktu (specifikace)

Porovnání transformátoru S11 VS S13

Výběr správného distribučního transformátoru závisí na cílech energetické účinnosti vašeho projektu, rozpočtu a dlouhodobých provozních nákladech. Olejové ponořené transformátory S11 i S13 jsou široce používány v systémech distribuce energie, ale jsou navrženy pro různé výkonnostní priority.

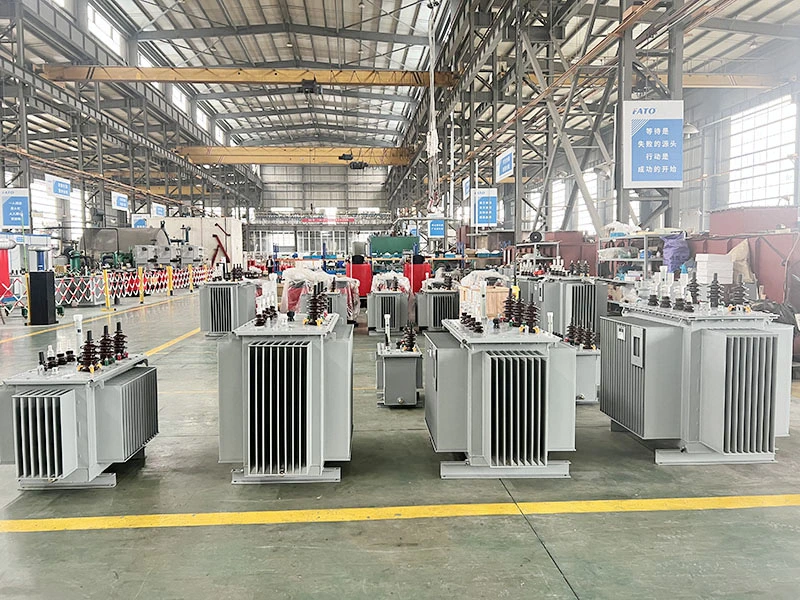

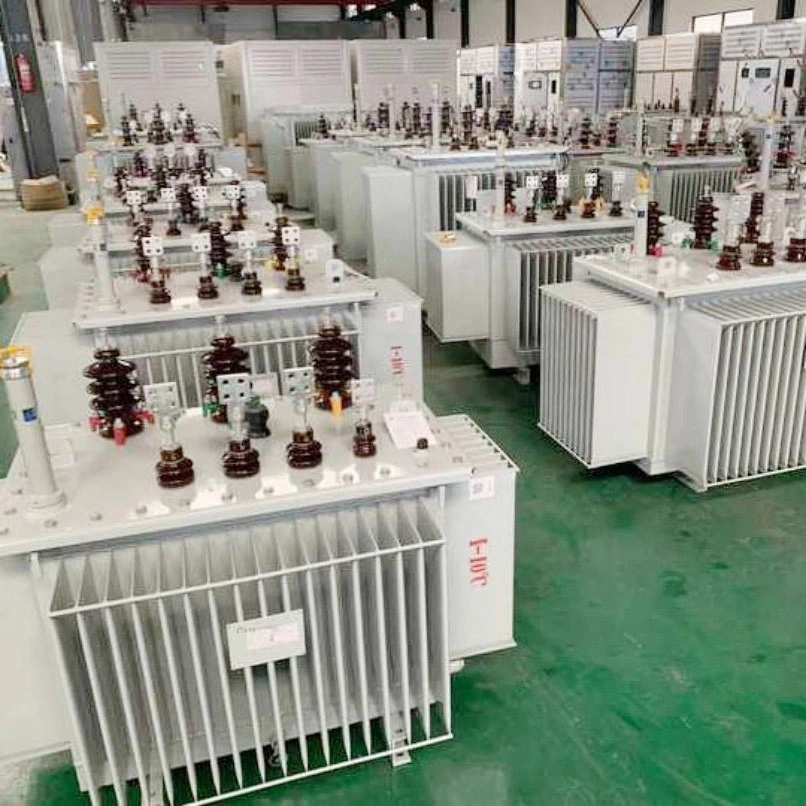

Podrobnosti o výrobě

Základní materiál a proces

Jádro elektrických transformátorů ponořených do oleje Kompaktní rozvodny S11 je konstruováno z vysoce propustné křemíkové oceli s orientovaným zrnem válcované za studena. Laminace jádra jsou přesně střižené a automaticky naskládané, aby byly zajištěny těsné spoje a jednotné magnetické dráhy, což zásadně minimalizuje proud naprázdno a ztráty rozptylem.

Struktura vinutí

Vysokonapěťová i nízkonapěťová vinutí používají měděné vodiče bez kyslíku pro vysokou elektrickou vodivost a nízké odporové ztráty. Nízkonapěťová vinutí navíc přijímají konfiguraci vinutí fólie s stejnoměrnou mezivrstvou izolací, která výrazně zvyšuje odolnost proti zkratu.

Izolační systém

K zajištění vynikající dielektrické pevnosti a chemické stability se používá vysoce kvalitní minerální izolační olej nebo volitelně ekologická izolační kapalina s vysokým bodem hoření. Izolační systém olej-papír prochází přísnými procesy vakuového sušení a plnění olejem, aby se zajistilo, že nezůstanou žádné zbytkové vzduchové bubliny, čímž se dosáhne počátečního napětí částečného výboje nad standardními požadavky, čímž je zajištěna dlouhodobá provozní spolehlivost.

Detaily konstrukčního návrhu

Nádrž a těsnící konstrukce

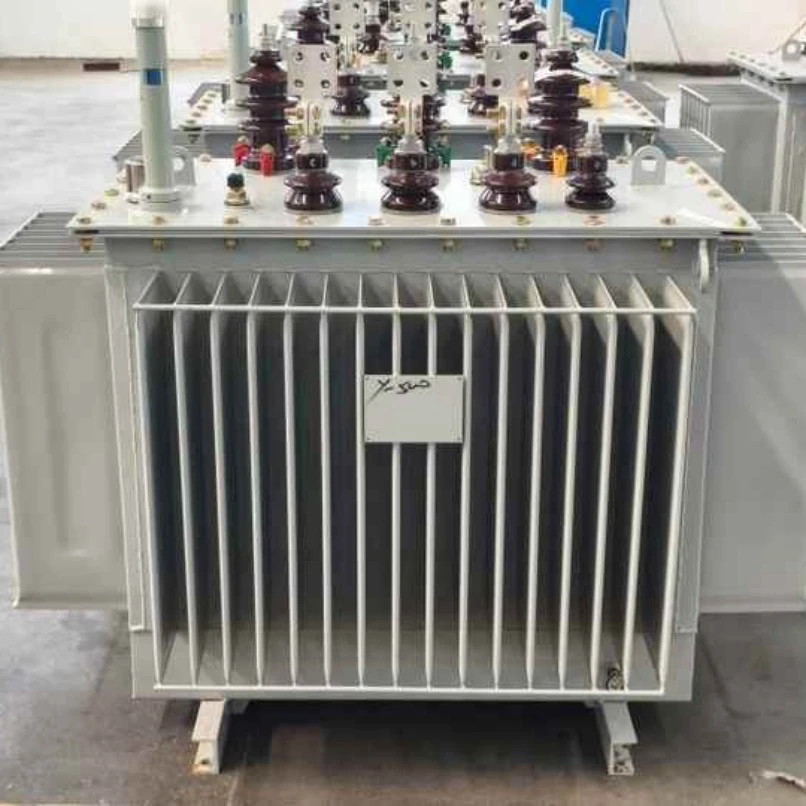

Nádrž obsahuje vlnitý panel nebo integrovanou konstrukci chladiče žebrového typu, která splňuje požadavky na chlazení a zároveň poskytuje elastickou flexibilitu, aby se automaticky přizpůsobila kolísání objemu oleje. Plně utěsněná konstrukce je vybavena přetlakovým ventilem a indikátorem hladiny oleje, který zabraňuje kontaktu oleje s okolním vzduchem, čímž zabraňuje oxidaci a absorpci vlhkosti a prodlužuje intervaly výměny oleje.

Kompaktní integrovaný design

Transformátory S11 Compact Substation Electrical Oil Immersed Transformers, optimalizované pro aplikace kompaktních rozvoden, umožňují předinstalovanou integraci s vysokonapěťovými rozvaděči a nízkonapěťovými distribučními panely. Vnější rozměry jsou přesně vypočítány tak, aby minimalizovaly půdorys a zároveň splnily požadavky na elektrickou vzdálenost a izolační vzdálenost. Zvedací oka, otvory pro montáž základny a způsoby vstupu kabelů jsou standardizované, aby se usnadnila rychlá instalace a připojení na místě.

Konfigurace ochrany a řízení

Monitorování a ochrana teploty

Standardně je k dispozici měřič teploty oleje a indikátor teploty vinutí, který umožňuje monitorování teploty v reálném čase a nabízí konfigurovatelné alarmové a vypínací kontakty. U vysokokapacitních transformátorů umožňuje volitelný systém měření teploty z optických vláken přesné monitorování teplot vinutí hotpotů a poskytuje datovou podporu pro dynamické řízení zátěže.

Ochrana tlaku a hladiny oleje

Je instalován přetlakový ventil, který automaticky uvolní tlak v případě abnormálního vnitřního tlaku v nádrži, čímž zabrání deformaci nebo prasknutí. Ukazatel hladiny oleje je vybaven funkcí alarmu nízké hladiny oleje, která umožňuje včasný zásah údržby nebo detekci úniku.

Zajištění kvality a testování

Každý transformátor prochází před dodáním komplexním typovým testům a rutinním testům, včetně testů ztráty naprázdno a ztráty zátěže, testů impedance nakrátko, testů odolnosti proti indukovanému přepětí, testů částečného výboje a testů impulsů blesku. Všechny klíčové výkonnostní ukazatele překračují požadavky jak národních norem, tak specifikací IEC a zajišťují dlouhodobý stabilní provoz ve složitých provozních podmínkách.

Proč zvolit Lugao Power?

Díky pokročilým výrobním možnostem a přísnému systému řízení kvality poskytuje společnost Lugao Power spolehlivá řešení zařízení pro rozvod energie zákazníkům po celém světě.

Specializovaný výrobce— Lugao má více než 10 let zkušeností v sektoru zařízení pro přenos a distribuci energie se specializací na návrh a výrobu olejových transformátorů,suché transformátory, prefabrikované rozvodny a rozváděče středního a vysokého napětí.

Přísná kontrola kvality— Každý transformátor ponořený do oleje řady S11 prochází před opuštěním továrny komplexním rutinním testováním, včetně testů naprázdno a ztráty zátěže, testů izolačního odporu, měření odporu vinutí, testů dielektrické odolnosti a přejímacích kontrol z výroby, aby byla zajištěna spolehlivost během provozu na místě.

Přizpůsobená inženýrská řešení— Nabízíme služby přizpůsobení jmenovitým napětím, kapacitě, skupinám připojení, metodám chlazení, návrhům krytů a instalačním konfiguracím, abychom vyhověli potřebám různých sektorů, včetně veřejných služeb, průmyslu, obnovitelné energie a infrastrukturních projektů.

Energeticky účinný design— Naše transformátory jsou vyráběny z vysoce kvalitních za studena válcovaných plechů z křemíkové oceli s orientovanou strukturou a měděných vinutí s vysokou vodivostí, které jsou navrženy tak, aby snížily spotřebu energie, zlepšily provozní účinnost a snížily celkové náklady na vlastnictví během celého životního cyklu.

Soulad s mezinárodními standardy—— Naše produkty jsou vyráběny v rámci systému řízení kvality s certifikací ISO a splňují normy IEC, GB a další příslušné mezinárodní normy. Protokoly o typových zkouškách a technická dokumentace jsou k dispozici na vyžádání.

Spolehlivé globální dodávky—— Za podpory zkušeného inženýrského a exportního týmu poskytuje Lugao globálním zákazníkům technické poradenství, rychlé nabídky, flexibilní služby OEM/ODM, bezpečné balení a citlivou poprodejní podporu.

Poprodejní servis produktu

1. Po instalaci a uvedení transformátoru do provozu na místě je zaručeno, že je těsný a barva se zaručeně neodlupuje ani nevybledne. Je poskytována 5letá záruka; na jakékoli problémy s kvalitou, které se vyskytnou při běžném používání během záruční doby, se vztahuje záruka.

2. Na všechny elektrické olejové ponořené transformátory kompaktní rozvodny S11 se vztahuje celoživotní servis, který zajišťuje úplnost příslušenství produktu.

3. Životnost není kratší než 30 let.

4. V případě poruchy zařízení dodavatel odpoví do jedné hodiny od obdržení oznámení od kupujícího a do 24 hodin vyšle na místo technický personál.

Závazek služby

1. Elektrický olejový ponořený transformátor S11 Compact Substation je vyroben v přísném souladu s požadavky systému řízení jakosti ISO 9001-2008, což zajišťuje, že produkt před opuštěním továrny splňuje 100% standardy kvality.

2. Naše společnost poskytuje komplexní předprodejní, prodejní a poprodejní servis k zajištění spokojenosti zákazníků.

2. Naše společnost nabízí záruku 60 měsíců. V případě jakýchkoli problémů s kvalitou produkt zdarma opravíme nebo vyměníme, čímž zajistíme 100% spokojenost zákazníka.

Konstrukce a testování transformátorů musí splňovat následující normy:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikace a technické požadavky na výkonové transformátory ponořené v oleji》

JB/T3837-2010 《Způsob kompilace typových označení pro produkty transformátorů》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB10237-88 《Úrovně izolace a dielektrické testy pro výkonové transformátory – vnější vzduchové mezery izolace》

GB7595-87 《Standard kvality pro transformátorový olej v provozu》

GB7328-87 《Měření hladiny zvuku pro transformátory》

GB7534-87 《Měření částečného vybití》

GB/T15164-94 《Průvodce načítáním výkonových transformátorů ponořených do oleje》

DL/T586-95 《Technická příručka pro výrobní dozor nad uživateli energetických zařízení》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB2536-1990 《Transformátorový olej》

JB/T56011-92 《Klasifikace kvality produktu pro výkonové transformátory ponořené v oleji》

ZBK41005-89 《Hladina zvuku transformátorů 6-220KV》
