Kolísání napětí, bleskové rázy a trvalé přetížení často způsobují deformaci vinutí a předčasné selhání izolace v rozvodných sítích. Společnost Lugao Power Co., Ltd., která působí jako specializovaná továrna na výrobu výkonových transformátorů v Číně, odstraňuje tyto zranitelnosti přenosu prostřednictvím našich přesně vinutých měděných vinutí, pokročilé technologie žíhání jádra a odolných izolačních systémů ponořených do oleje. Od roku 2016 naše výrobní zařízení s certifikací ISO9001 a SGS dodává robustní navyšovací a snižovací jednotky, které pohlcují extrémní rušení sítě a poskytují rozvodným rozvodnám a průmyslovým závodům stabilní regulaci napětí a dlouhodobou elektrickou spolehlivost.
Jaké elektrické a mechanické síly řídí výkon vysokonapěťového výkonového transformátoru?
Na rozdíl od standardních distribučních transformátorů, které zvládají pouze konverzi středního napětí, musí řešení Power Transformer čelit dvěma protichůdným požadavkům: musí zvýšit výstupní napětí generátoru až na přenosovou úroveň – nebo snížit vysokonapěťový, vysokokapacitní výkon na distribuční úrovně – a zároveň odolat obrovským elektromagnetickým silám a zkratovým proudovým rázům generovaným při poruchách sítě.
Konvenční struktury vinutí jsou náchylné k deformaci nebo dokonce kolapsu pod trvalými radiálními elektromagnetickými silami, což může způsobit náhlé zkraty mezi otáčkami a katastrofické selhání. Naše jednotky vyrobené na zakázku se vyznačují optimalizovaným systémem upínání jádra, vysoce pevnou izolační deskou a pevnou konstrukcí nádrže. Tato konstrukce dosahuje úplného oddělení axiálních a radiálních elektromagnetických sil, čímž účinně zabraňuje posunutí vinutí a nadměrnému nárůstu teploty hotspotu. Díky této optimalizované mechanické konstrukci,Lugao napájecí transformátorynabízejí prodloužení životnosti až o 28 % při dlouhodobém nepřetržitém přenosu při vysokém zatížení.
Jak jádrové metalurgie a navíjecí techniky zabraňují horkým místům a stárnutí izolace?
Při auditu kvalifikovaných dodavatelů Power Transformer by se týmy inženýrů energetických služeb měly zaměřit na výběr materiálu jádra, techniku vinutí a integrální koordinaci izolace. Cyklické změny zatížení během dlouhodobého přenosu snadno způsobují místní přehřátí na spojích jádra a vodičů vinutí, dále urychlují degradaci oleje, křehnutí izolace papíru a nevratné dielektrické poškození.
|
Vnitřní součást
|
Výběr základního materiálu
|
Úprava jádra/vinutí
|
Ukazatel výkonu
|
Primární prevence selhání
|
|
Vysoce permeabilní jádrové laminování
|
Vysoce kvalitní za studena válcovaná silikonová ocel orientovaná na zrno (27QG120)
|
Krokový spoj a žíhání pro odlehčení pnutí
|
Ztráta naprázdno ≤ Standard IEC 60076
|
Zabraňuje saturaci jádra a hotspotům úniku toku
|
|
Přesné vinutí VN/LV
|
Bezkyslíkové měděné vodiče + izolace z prvotřídního sulfátového papíru
|
Kontinuální spirálové navíjení a vakuové sušení
|
Dynamická odolnost proti zkratu ≥ 2,5 % odchylka reaktance
|
Eliminuje vybočení vinutí při náhlých poruchových proudech
|
|
Konstrukce nádrže pro těžký provoz
|
Vysokopevnostní konstrukční ocel (Q345R)
|
Robotické svařování a testování těsnosti (0,3 MPa)
|
Rychlost úniku nula (24hodinový ponorný test)
|
Zabraňuje prosakování oleje a prasknutí nádrže pod tlakem vnitřního oblouku
|
|
Pokročilý systém olejové izolace
|
Vysoce kvalitní minerální olej nebo biologicky odbouratelná přírodní esterová kapalina
|
Vakuové plnění oleje a cirkulační sušení horkým olejem
|
Průrazné napětí ≥ 60 kV (IEC 60156)
|
Zabraňuje částečnému vybití a urychluje odvod tepla
|
Jaké napětí, kapacitu a styly chlazení může Lugao dodávat na míru?
Společnost Lugao Power Co., Ltd. vlastní výrobní dílnu s certifikací ISO9001 a SGS, která je vybavena profesionálními linkami na řezání jádra, navíjecími stroji, vakuovými sušicími pecemi a testovacími stanovišti s plným výkonem. Všechny produkty jsou vyráběny v přísném souladu s mezinárodními standardy IEC, GB, CE a CCC a podporují přímou výměnu plug-and-play bez úpravy původního rozvržení rozvodny.
Třídy napětí a rozsahy kapacity
Společnost Lugao vyvinula několik tříd napětí Power Transformer, aby odpovídaly různým úrovním přenosu a požadavkům distribuční sítě:
· 132 kV / 110 kV stupňovitý/snižovací napájecí transformátor:Navrženo pro velké rozvodny, systémy připojení k síti elektráren a těžké průmyslové zóny vyžadující hromadný přenos energie. Díky robustní konstrukci nádrže ponořené do oleje s chlazením ONAN nebo ONAF se vyznačuje výjimečnou odolností proti zkratu a extrémně nízkou úrovní částečného vybití (≤ 5 pC), přičemž usnadňuje kontrolu a údržbu pouzder a přepínačů odboček.
· Výkonový transformátor 33 kV / 35 kV:Vhodné pro středně velké průmyslové závody, sběrné rozvodny větrných farem a distribuční sítě kampusů. Vyvažuje vysokou účinnost s kompaktním půdorysem, nabízí flexibilní možnosti chlazení a přizpůsobitelné napěťové odbočky pro přizpůsobení kolísání napětí sítě.
· 11kV distribuční napájecí transformátor:Ideální pro komerční komplexy, obytné komunity a projekty elektrifikace venkova. Vyznačuje se vlnitou konstrukcí olejové nádrže, která eliminuje potřebu konzervátoru oleje, čímž snižuje četnost údržby a zajišťuje spolehlivý provoz v náročných venkovních prostředích.
Možnosti způsobu chlazení
Všechny jednotky Lugao Transformer nabízejí flexibilní konfigurace chlazení pro optimalizaci tepelného výkonu na základě podmínek na místě:
· ONAN (Oil Natural Air Natural):Při chlazení se spoléhá na přirozenou konvekci – ideální pro aplikace s mírnou zátěží, kde jsou příznivé okolní podmínky.
· ONAF (Oil Natural Air Forced):Rozšiřuje přirozenou cirkulaci oleje pomocí ventilátorů chlazení s nuceným oběhem vzduchu, čímž se kapacita trvalého přetížení zvyšuje přibližně o 30 %.
· OFAF (Oil Forced Air Forced):Nasazuje nucenou cirkulaci oleje s nuceným vzduchovým výměníkem tepla, což umožňuje maximální odvod tepla pro vysokokapacitní instalace výkonových transformátorů v náročných prostředích.
Jak vybrat ideální konfiguraci výkonového transformátoru pro rozvodny s omezeným prostorem?
Výkonový transformátorvýběr musí komplexně zvážit prostorová omezení místa, projekce růstu zatížení a požadavky na úroveň poruch sítě. Pro tradiční velkokapacitní rozvodny s bohatou podlahovou plochou jsou preferovaným řešením konvenční třífázové olejové jednotky s externími radiátory. Zvládají rovnoměrné rozložení elektromagnetického napětí a pracovníci údržby mohou snadno kontrolovat pouzdra a přepínače odboček, aniž by vypínali sousední zařízení.
Pro městské podzemní rozvodny a kompaktní instalace GIS (plynem izolované rozvodny) jsou vhodnější konstrukce s nižším profilem s integrovanými radiátorovými panely. Lugao nabízí přizpůsobenou optimalizaci půdorysu, snižuje celkové požadavky na podlahovou plochu až o 15 % při zachování konzistentní kapacity manipulace s energií a účinnosti chlazení, aby vyhovovaly požadavkům na rozšíření moderní městské sítě.
Jak řešit vysoké teploty oleje a částečné výbojové rázy v dlouhodobém provozu?
Komponenty používané v transformátorech Lugao účinně řeší dva běžné provozní problémy: nadměrné zvýšení teploty oleje a nekontrolovaný částečný výboj (PD). Dlouhodobé vystavení vysokonapěťovému namáhání a trvalým zatěžovacím proudům generuje značné ztráty mědi a železa, což vede ke snížení dielektrické pevnosti izolačního oleje a ke zhoršení izolace mezi vinutími; to zase spouští částečný výboj a hromadění plynu, což může mít za následek katastrofické události flashover.
Náš exkluzivní vestavěný proces cirkulace horkého oleje a vakuového sušení v kombinaci s vysoce účinným chladičem nepřetržitě cirkuluje a ochlazuje izolační olej. Stabilně řídí teplotu horního oleje pod 75 °C během 24hodinového nepřetržitého provozu při plném zatížení (okolní teplota ≤ 40 °C), udržuje kompletní dielektrickou ochranu izolace navíjecího papíru, stabilizuje vnitřní rovnováhu plynů a zabraňuje lokalizovanému výboji a rozkladu oleje způsobenému akumulací horkých míst.
Sledujte naši výrobní linkuVideo
Zažijte dokonalost výroby Power Transformer společnosti Lugao na vlastní kůži: [Klikněte sem a podívejte se na naši celou prohlídku výroby na YouTube]
Prozkoumejte související produkty
· [10KV transformátor suchého typu z amorfní slitiny] – Ideální pro energeticky účinné aplikace vnitřní distribuce.
· [33kV 35kV olejový transformátor] — Robustní řešení pro střední napětí pro průmyslové a obnovitelné projekty.
· [132kV 110kV 50MVA 125MVA olejový ponořený transformátor] — Vysokokapacitní páteř pro energetické přenosové sítě.

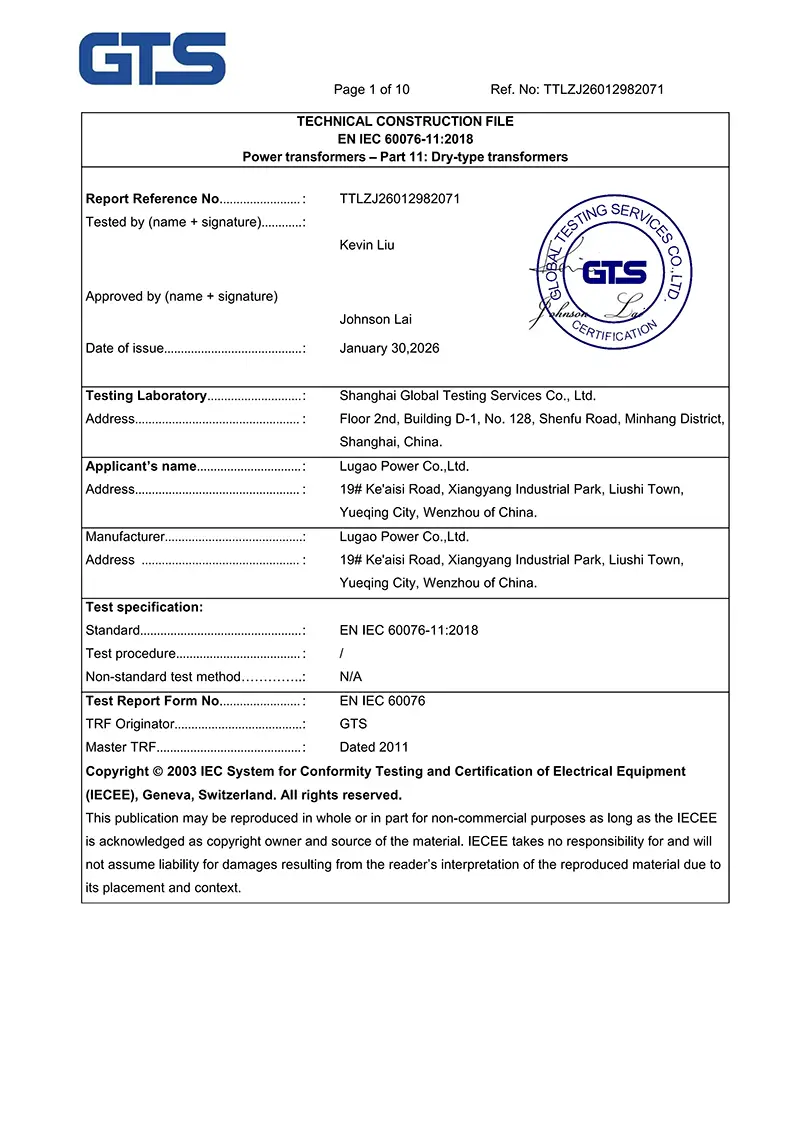

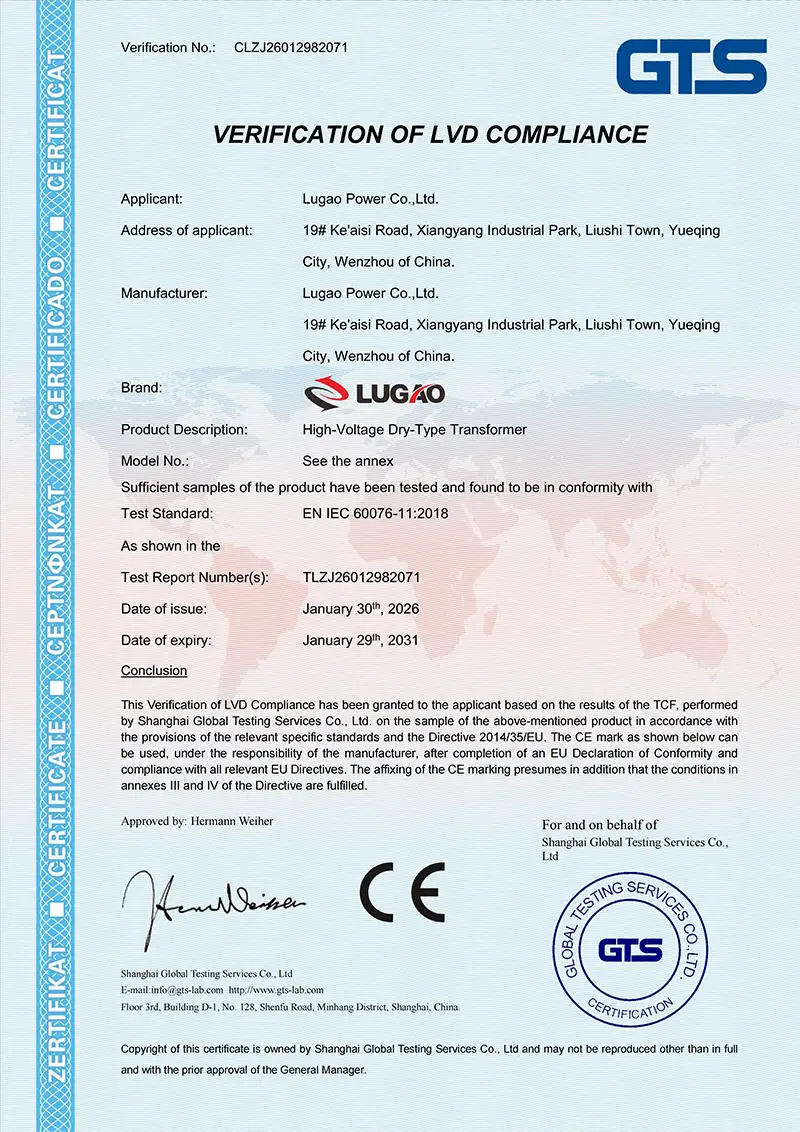

Zdroje: Oficiální technická dokumentace Lugao Power Co., Ltd. a protokoly o zkouškách certifikovaných podle normy IEC.
