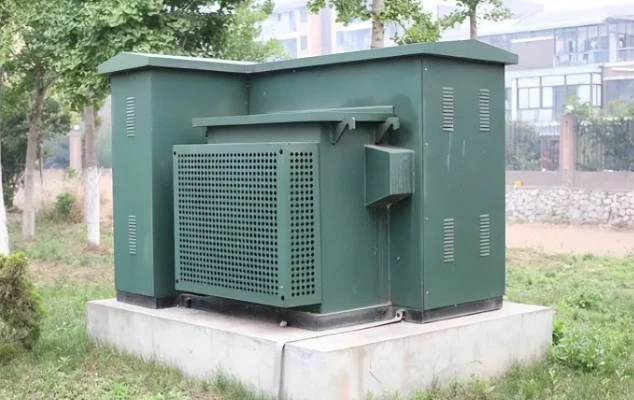

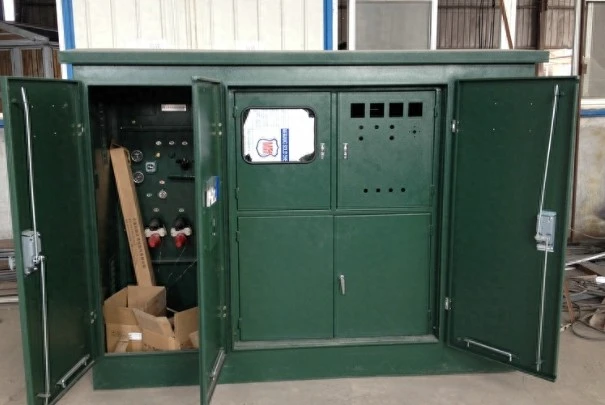

Kompaktní rozvodna amerického typu s izolační krabicí transformátorového oleje

Kompaktní rozvodna amerického typu s izolací transformátorového oleje Box-Type je plně integrované, prefabrikované řešení distribuce energie. Podle definice se jedná o kompaktní sestavu namontovanou na smyku, která kombinuje avysokonapěťové rozvaděče, olejový výkonový transformátor a nízkonapěťové distribuční panely v jediném utěsněném kovovém krytu.

co to je:

Na rozdíl od tradičních rozvoden evropského typu, které oddělují komponenty, totoJednotka amerického typupoužívá transformátorový olej jako elektrický izolátor i jako chladicí médium. Nádrž transformátoru je konstrukčně integrována se skříní a vytváří jednotný, "krabicový" tvarový faktor.

Co to dělá:

Tato rozvodna je určena k přeměně primární elektrické energie vysokého napětí (typicky 12 kV až 36 kV) na použitelnou energii nízkého napětí (208 V až 480 V). Plní tři kritické funkce:

1. Snížení napětí: Snižuje střední napětí na provozní napětí.

2. Ochrana: Umístění pojistek a jističů k ochraně navazujících sítí před poruchami.

3. Distribuce: Spravuje a distribuuje energii do obytných komunit, komerčních center nebo průmyslových zařízení.

Kompaktní rozvodna amerického typu Box-Type s izolací transformátorového oleje vyniká v prostředích, kde je prostor na prvním místě, ale spolehlivost nelze ohrozit. Odpadá tak potřeba samostatného oploceného dvora nebo betonové klenby, protože všechny živé části jsou plně uzavřeny.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Otázka 1: Čím se liší skříňová kompaktní rozvodna amerického typu s izolací transformátorového oleje od standardního transformátoru namontovaného na podložce?

A1: Rozdíl spočívá v integraci. Standardní transformátor namontovaný na podložce je pouze transformátor. Naše kompaktní rozvodna amerického typu krabicového typu obsahuje vysokonapěťový oddíl s vypínači zátěže a pojistkami a nízkonapěťovým vypínačem. Je to "rozvodna v krabici", zatímco standardní jednotka je prostě transformátor. Olejová izolace také poskytuje vynikající schopnost zhášení oblouku při poruchách.

Q2: Jak olejová izolace prospívá mému provozu v extrémních klimatických podmínkách?

A2: Transformátorový olej má vyšší dielektrickou pevnost než vzduch a výrazně lepší tepelnou vodivost. V horkém podnebí (až do 50 °C) olej absorbuje teplo z jádra a cívky a odvádí ho skrz vlnité stěny nádrže. V chladném podnebí si olej udržuje stabilní viskozitu a zabraňuje tak vnitřnímu oblouku. Díky tomu je transformátorová olejová izolace Box-Type kompaktní rozvodna amerického typu ideální pro pouště, pobřežní oblasti a zasněžené horské průsmyky.

Q4: Mohu přizpůsobit konfiguraci nízkonapěťového výstupu?

A4: Ano. Nabízíme konfigurovatelné nízkonapěťové panely se 2 až 8 způsoby, včetně výstupů MCCB (Molded Case Circuit Breaker). Můžete také přidat měřicí oddíly, bleskojistky a kondenzátory pro automatickou korekci účiníku.

Aplikační scénáře

1. Obytné části: Napájí podzemní napájecí sítě pro obytné komplexy.

2. Wind & Solar Farms: Zvyšuje napětí generátoru nebo snižuje napětí sítě pro pomocné napájení.

3. Nabíjecí stanice EV: Poskytuje vyhrazené 480V-3fázové napájení pro rychlé DC nabíječky.

4. Průmyslové parky: Slouží jako dočasná nebo trvalá kompaktní rozvodna pro stavební energii.

5. Projekty obnovy měst: Nahrazuje staré klenbové transformátory tam, kde hrozí zaplavení.

Výrobní detaily a konkurenční výhody

Detailní komponenty:

● Konstrukce nádrže: Náš tank používá 2,5 mm – 3,0 mm ocel válcovanou za studena (konkurenti často používají 1,5 mm). Vlnitá žebra jsou roboticky svařena pro 100% prevenci úniku oleje.

● Jádro a vinutí: Používáme vysoce permeabilní křemíkovou ocel s orientovaným zrnem (třída M4). Měděná vinutí (nikoli hliníková) jsou plně žíhaná, aby se snížila hysterezní ztráta.

● Kvalita oleje: Plníme inhibovaným transformátorovým olejem (norma IEC 60296) s průrazným napětím >60kV. Volitelné: Přírodní ester (rostlinný olej) pro biologicky odbouratelné požadavky.

● Vypínač HV: Obsahuje 4polohový vypínač zátěže (zavřeno/otevřeno/uzemněno/připojeno) s viditelnými indikátory přerušení.

● Nátěrový systém: 5stupňová předúprava + epoxidový základní nátěr bohatý na zinek + vrchní polyesterový nátěr. Solný sprej testován na 500+ hodin.

Výrobní výhody vs. konkurence:

Často kladené otázky

Q1: Izolace transformátorového oleje Box-Type Kompaktní americký typ rozvodny dorazila s nízkým tlakem oleje. Prosakuje?

Odpověď: Ne. Jednotky dodáváme s malou dusíkovou pokrývkou, aby se zabránilo oxidaci. Tlakoměr může ukazovat nulu. Po naplnění čerstvým olejem po ukazatel hladiny (cca 5-10 cm nad jádrem) nechte 6 hodin usadit. Pokud hladina během 24 hodin opět klesne, kontaktujte nás kvůli kontrole těsnění.

Q4: Poskytujete náhradní díly pro transformátorovou olejovou izolaci Box-Type kompaktní rozvodnu amerického typu?

A: Ano. Máme skladem vysokonapěťové pojistky (ve stylu bay-o-net), nízkonapěťové jističe, měřiče hladiny oleje, přetlakové ventily a sady těsnění na více než 10 let. Objednejte si jakýkoli náhradní díl přes náš webový portál s expedicí do 48 hodin.

Q5: Jak mohu otestovat kvalitu oleje po 2 letech provozu?

Odpověď: Použijte zkoušečku dielektrické pevnosti oleje (ASTM D877). Odeberte vzorek ze spodního vypouštěcího ventilu. Dielektrická pevnost by měla být >30 kV. Pokud klesne pod 20 kV, přefiltrujte olej nebo jej vyměňte. Pro jednotky nad 1000 kVA doporučujeme roční analýzu rozpuštěných plynů (DGA).

Q6: Je transformátorová olejová izolace Box-Type kompaktní rozvodna amerického typu kompatibilní se systémy inteligentních sítí?

A: Rozhodně. Volitelné doplňky zahrnují: 4G/5G vzdálené monitorovací jednotky (teplota oleje, tlak, zátěžový proud) a porty RS485/Modbus RTU. Můžete jej integrovat přímo do vašeho SCADA systému.

Poprodejní servis

Záruční doba: 12 měsíců od data uvedení do provozu nebo 14 měsíců od data odeslání (podle toho, co nastane dříve).

Pokrytí: Všechny výrobní vady včetně selhání jádra, zkratů vinutí, úniku oleje ze svarů aspínací zařízenímechanická porucha.
