Řešení venkovní rozvodny krabicového typu pro fotovoltaickou elektrárnu v Mexiku

Popis fotky na místě:

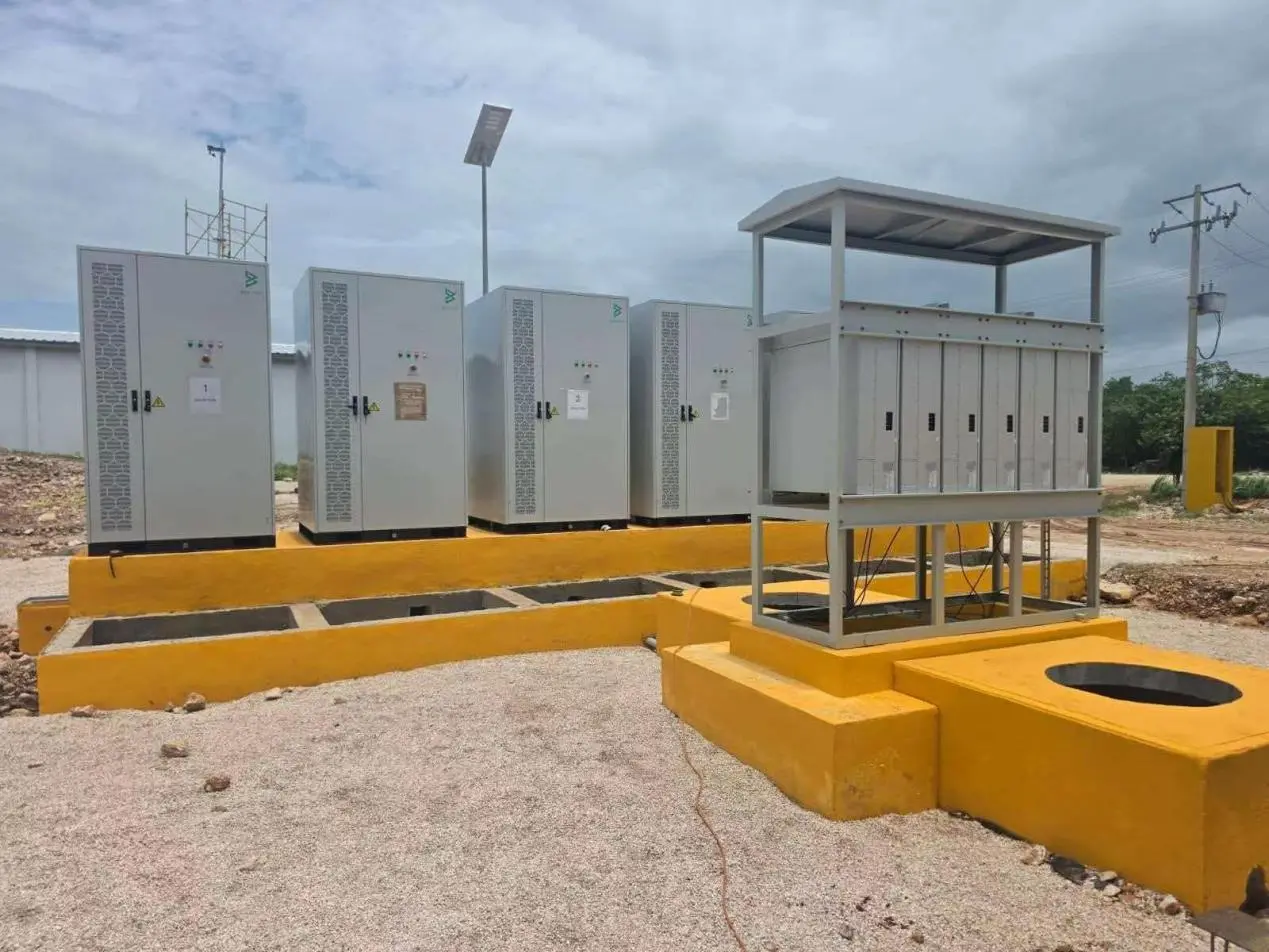

Obrázek 1: Integrovaná konfigurace invertorové řídicí skříně a nízkonapěťové slučovací skříně

Na levé straně panelu jsou čtyři nezávislé venkovní rozvaděče fotovoltaického střídače; na pravé straně je instalován odpovídající otevřený nízkonapěťový slučovací rozváděč s krytem odolným proti dešti. Veškeré vybavení je namontováno na vyvýšených žlutých betonových základech, které mají vestavěné kabelové žlaby pro zajištění vstupu a výstupu kabelů na dně, čímž se zabrání erozi dešťové vody a vlhkosti na úrovni země.

Invertorová řídicí skříň: Venkovní ochranný kryt IP54 s velkoplošnými bočními konvekčními chladicími mřížkami a prachovými filtry, s integrovanými provozními tlačítky, stavovými indikátory a poruchovými alarmy na předním panelu. Každá jednotka pracuje nezávisle ve své určené zóně, což umožňuje údržbu jednotlivých jednotek bez ovlivnění celého systému výroby energie.

Nízkonapěťový rozvodný rám: má otevřenou střechu odolnou proti dešti s přirozeným odvodem tepla pro tropická prostředí s vysokou teplotou, je vybaven šesti vnitřními výstupními porty pro agregaci energie z více střídačů a zjednodušuje kabeláž na místě. Zařízení zahrnuje solárně napájené monitorovací a osvětlovací stožáry, které fungují bez externího napájení a splňují požadavky na noční provoz, údržbu a bezpečnostní dohled.

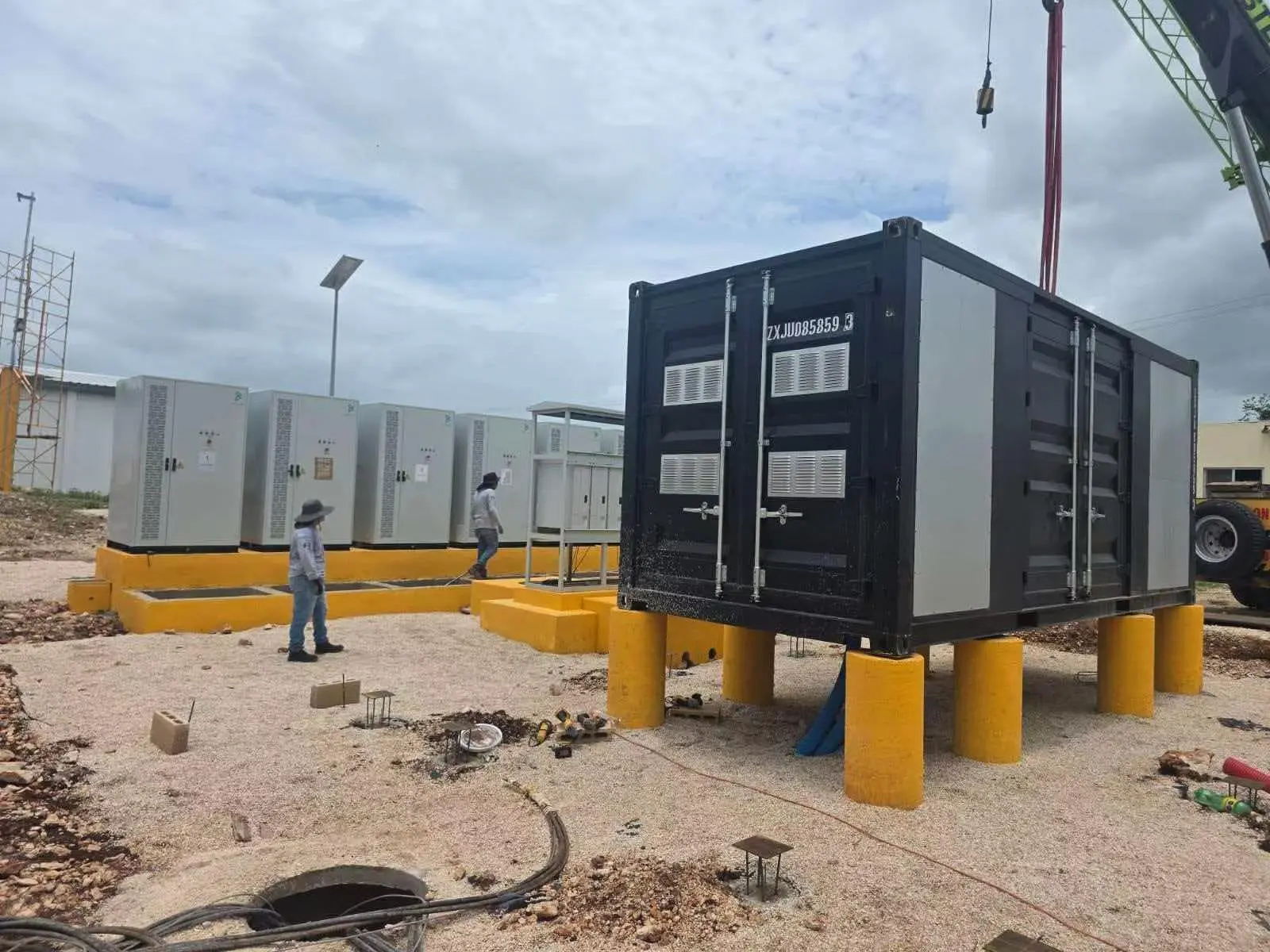

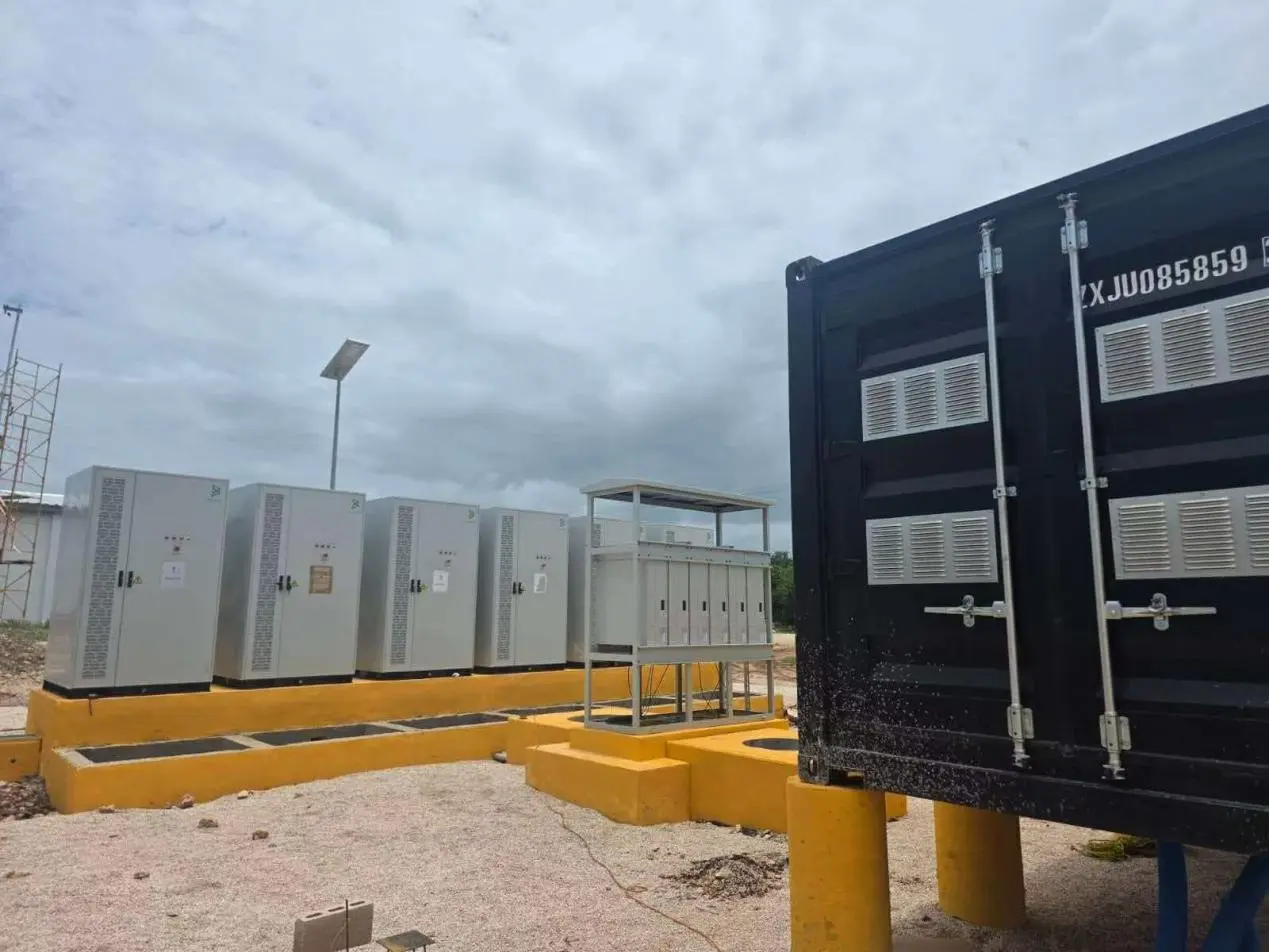

Obrázky 2 a 3: Kontejnerová rozvodna dorazí na místo; panoramatický pohled na celou oblast rozvodu energie

Integrovaná černá kontejnerová rozvodna byla dodána na místo a tvoří kompletní fotovoltaický systém distribuce energie spolu se zadní invertorovou skříní a slučovačem. Obě strany kontejneru jsou vybaveny větracími žaluziemi odolnými proti dešti a mají vestavěné prachotěsné a voděodolné konstrukce pro zlepšení odvodu tepla v prostředí s vysokou teplotou. Nádoba je potažena venkovním nátěrem odolným vůči povětrnostním vlivům, který poskytuje ochranu před ultrafialovým zářením a korozí solnou mlhou, díky čemuž je vhodná pro dlouhodobý provoz ve venkovních podmínkách v Mexiku.

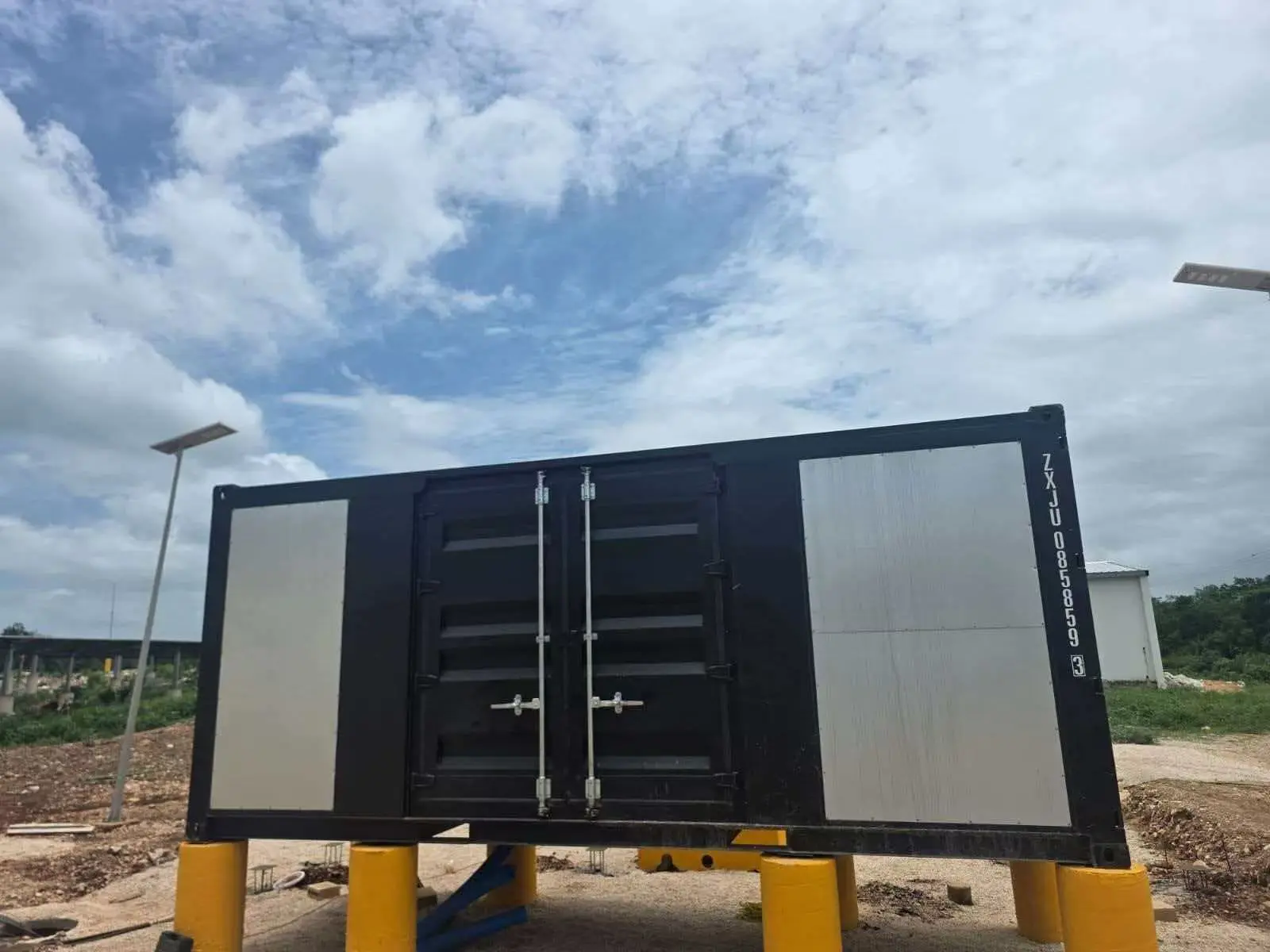

Obrázek 4: Krabice kontejneru přeměněná na vzhled produktu

Standardizovaná konstrukce kontejnerové jednotky s dvoudveřovými přístupovými kanály a bočními panely pro údržbu pro snadnou údržbu vnitřních zařízení; dělená ventilační struktura zajišťuje optimální odvod tepla a zároveň poskytuje vodotěsnou a prachotěsnou ochranu, díky čemuž je vhodná pro centralizované zavádění a připojení k síti v megawattových fotovoltaických elektrárnách.

Tržní výhody projektu

1.Prefabrikovaná integrovaná dodávka: Veškeré vybavení je předem smontováno a testováno v továrně, což výrazně zkracuje dobu výstavby a uvedení do provozu na místě v zahraničí, zkracuje celkový cyklus dodávek projektu a snižuje celkové mzdové náklady generálního dodavatele.

2. Celý průmyslový řetězec se vyznačuje komplexními možnostmi dodávek, s transformátory, rozvaděči, proudovými transformátory, ochrannými relé a invertorovými skříněmi, které jsou vyráběny interně podle jednotných technických norem, což zajišťuje pohodlné pořizování náhradních dílů a údržbu zařízení.

3. Toto řešení, přizpůsobené pro tropické podnebí, specificky optimalizuje tepelný management, odolnost proti vlhkosti a korozivzdorné konstrukce přizpůsobené horkým a dešťovým podmínkám Latinské Ameriky a účinně řeší běžné provozní problémy, jako jsou odstávky zařízení kvůli vysokým teplotám a rezivění ve venkovních elektrárnách.

4. V souladu se specifikacemi místní sítě, její celkové parametry splňují mexické elektrické standardy, což umožňuje přímé schvalování připojení k síti místními energetickými společnostmi a je vhodné pro replikaci a nasazení v projektech skladování fotovoltaické energie v Mexiku, Střední Americe a karibské oblasti.

Shrnutí projektu

Tento mexický integrovaný projekt prefabrikované rozvodny pro fotovoltaiku a skladování energie využívá modulární komplexní řešení distribuce energie speciálně optimalizované pro tropické, horké a deštivé podnebí v regionu se specializovanými vylepšeními v odolnosti proti vlhkosti, odvodu tepla a ochraně proti korozi. Využitím konstrukčního přístupu, který kombinuje tovární prefabrikaci s rychlou instalací na místě, dosahuje úplné integrace fotovoltaické inverze, sběru a distribuce proudu a zvýšení napětí pro připojení k síti. Řešení demonstruje vysokou standardizaci a slouží jako srovnávací příklad pro tropické elektrárny s obnovitelnými zdroji energie v Latinské Americe, vhodné pro propagaci zámořským zákazníkům z oblasti fotovoltaiky a skladování energie na klíč.
