Co odhalují kontroly po testování o odolnosti rozvodny skříňového typu?

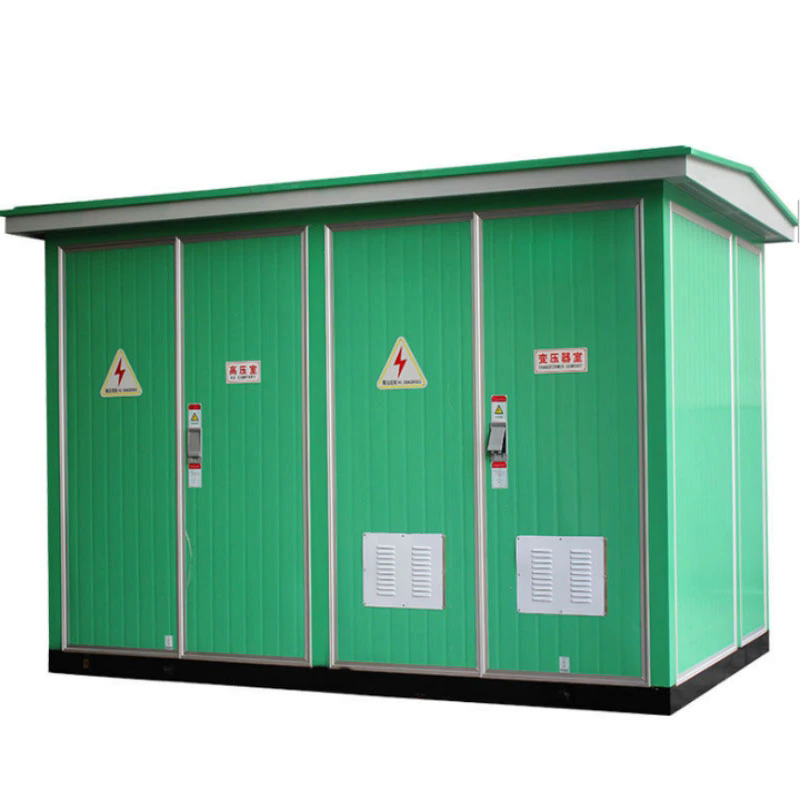

Transformátorová rozvodna skříňového typu je kompaktní, předem smontovaná jednotka rozvodu energie, ve které je umístěn transformátor, rozváděč a ochranná zařízení v krytu odolném proti povětrnostním vlivům. Je navržen pro instalaci v prostorově omezených prostředích: městské ulice, průmyslové parky, obnovitelné zdroje energie a odlehlá místa. Na rozdíl od tradiční rozvodny, která je postavena na místě a testována na místě, je rozvodna skříňového typu smontována ve výrobě a před odesláním otestována. Testy, které se provádějí v továrně – dielektrické testy, tepelné cyklické testy, testy mechanické odolnosti – jsou navrženy tak, aby simulovaly desítky let provozu v řádu týdnů. Co ale tyto testy vlastně odhalují o robustnosti jednotky? Odpověď spočívá nejen v tom, zda jednotka projde testy, ale v tom, co o jejím stavu prozradí kontroly po testech po dokončení testů.

Kontrola po testu je poslední a nejodhalující fází procesu zajišťování kvality pro transformátorovou rozvodnu skříňového typu. Poté, co je jednotka vystavena nejextrémnějším podmínkám, s nimiž se pravděpodobně setká v provozu, je rozebrána a podrobně zkontrolována. Inspekce hledá známky napětí, deformace, opotřebení nebo degradace, které nemusely způsobit poruchu během testu, ale mohly by vést k poruše v terénu. Právě tato kontrola po testu odděluje skutečně robustní rozvodnu od té, která pouze splňuje minimální požadavky. Tento článek prozkoumá, co odhalují kontroly po testu o robustnosti aKrabicová transformátorová rozvodna, zahrnující typy provedených testů, kontrolní kritéria a zjištění, která naznačují vysokou úroveň odolnosti. Poskytneme také podrobné specifikace a testovací data pro naše produkty krabicových transformátorových rozvoden z naší továrny na adreseSpolečnost Lugao Power Co., Ltd.

Obsah

• 1. Jaké typy testů se provádějí na transformátorové rozvodně skříňového typu?
• 2. Co odhalí kontrola po testu dielektrického systému?
• 3. Co odhalí potestovací kontrola tepelného systému?
• 4. Co odhalí kontrola mechanického systému po testu?
• 5. Co odhalí kontrola krytu po testu?
• 6. Jaké jsou klíčové specifikace a testovací data?
• 7. Často kladené otázky (FAQ)
• 8. Závěr

1. Jaké typy testů se provádějí na transformátorové rozvodně skříňového typu?

Testovací program pro transformátorovou rozvodnu skříňového typu je navržen tak, aby ověřil, že jednotka odolá elektrickému, tepelnému a mechanickému namáhání, kterému bude vystavena po celou dobu své životnosti. Testy jsou prováděny v souladu s mezinárodními standardy, včetně IEC 62271, IEC 60076 a IEEE C57.12.00. Testy spadají do tří hlavních kategorií: dielektrické testy, tepelné testy a mechanické testy. Každá kategorie je navržena tak, aby zdůraznila jiný aspekt návrhu a konstrukce rozvodny. Dielektrické testy ověřují schopnost izolačního systému odolávat vysokým napětím. Tepelné testy ověřují schopnost chladicího systému řídit teplo generované transformátorem a rozvaděčem. Mechanické zkoušky ověřují strukturální integritu skříně a provozní spolehlivost spínacích zařízení.

Testovací sekvence obvykle začíná dielektrickými testy, následovanými tepelnými testy a končí mechanickými testy. Po každém testu je jednotka zkontrolována, zda nejeví známky poškození nebo degradace. Kontrola po testu je stejně důležitá jako test samotný, protože poskytuje údaje potřebné k posouzení robustnosti konstrukce. Níže uvedená tabulka shrnuje klíčové testy provedené na transformátorové rozvodně skříňového typu a aspekty odolnosti, které hodnotí.

Ve společnosti Lugao Power Co., Ltd naše továrna provádí všechny tyto testy na každé transformátorové rozvodně skříňového typu před expedicí. Inspekci po testu provádí náš tým pro zajištění kvality a výsledky jsou zdokumentovány v komplexní zprávě o testu. Tato zpráva je poskytnuta zákazníkovi jako důkaz odolnosti a spolehlivosti rozvodny.

2. Co odhalí kontrola po testu dielektrického systému?

Dielektrický systém je srdcem skříňové transformátorové rozvodny. Zahrnuje vinutí transformátoru, izolaci rozváděče, průchodky a kabelové koncovky. Dielektrické testy jsou navrženy tak, aby zatížily izolaci na její limity a odhalily všechny slabiny, které by mohly vést k poruše provozu. Následná kontrola dielektrického systému se zaměřuje na tři hlavní oblasti: vinutí transformátoru, izolaci rozváděče a průchodky. Inspekce hledá známky poškození izolace, jako jsou stopy, praskliny nebo změna barvy. Hledá také známky částečného vybití, které mohou naznačovat přítomnost dutin nebo nečistot v izolaci.

Následná kontrola vinutí transformátoru obvykle zahrnuje vizuální kontrolu vinutí a izolačních bariér, stejně jako měření izolačního odporu a rozptylového faktoru. Významná změna těchto parametrů po dielektrickém testu by naznačovala, že izolace byla degradována. Kontrola izolace rozváděče se zaměřuje na přípojnice, izolátory a kontaktní plochy. Kontrola pouzder se zaměřuje na porcelánové nebo polymerové pouzdro a těsnící systém. Níže uvedená tabulka shrnuje klíčová kontrolní kritéria pro dielektrický systém.

V naší továrně provádějí potestovou kontrolu dielektrického systému zkušení inženýři pomocí pokročilého diagnostického zařízení. Výsledky jsou porovnány s měřeními před testem, aby se identifikovaly případné změny. Rozvodna, která po dielektrických testech nevykazuje žádné významné změny, se považuje za rozvodnu s odolným dielektrickým systémem. Naše transformátorové rozvodny skříňového typu jsou navrženy tak, aby prošly těmito testy s rezervou a zajistily spolehlivý provoz v nejnáročnějších elektrických prostředích.

3. Co odhalí potestovací kontrola tepelného systému?

Tepelný systém transformátorové rozvodny skříňového typu zahrnuje systém chlazení transformátoru, ventilační systém pro skříň a tepelné řízení rozváděče. Tepelné testy jsou navrženy tak, aby ověřily, že chladicí systém dokáže odvádět teplo generované transformátorem a rozvaděčem za nejnáročnějších podmínek zatížení. Následná kontrola tepelného systému se zaměřuje na stav chladicích komponentů, rozložení teplot na transformátoru a stav izolace po vystavení vysokým teplotám. Inspekce hledá známky přehřátí, jako je změna barvy, deformace nebo degradace izolačních materiálů.

Následná kontrola chladicího systému transformátoru zahrnuje vizuální kontrolu chladičů, chladicích ventilátorů a olejových čerpadel. Kontrola hledá netěsnosti, korozi nebo poškození chladicích žeber. Rozložení teploty v transformátoru se měří pomocí tepelného zobrazování, aby se identifikovala všechna horká místa, která by mohla naznačovat problém s chladicím systémem. Stav izolace se posuzuje měřením stupně polymerace (DP) papírové izolace, který udává rozsah tepelného stárnutí. Níže uvedená tabulka shrnuje klíčová kontrolní kritéria pro tepelný systém.

V Lugao Power Co., Ltd jsou naše skříňové transformátorové rozvodny navrženy s předimenzovanými chladicími systémy, které poskytují tepelnou rezervu. Následná kontrola našich rozvoden trvale ukazuje rovnoměrné rozložení teploty a minimální stárnutí izolace, což potvrzuje robustnost našeho tepelného designu. Naše továrna používá pouze vysoce kvalitní izolační materiály a chladicí komponenty, abychom zajistili, že naše rozvodny vydrží i ty nejnáročnější tepelné podmínky.

4. Co odhalí kontrola mechanického systému po testu?

Mechanický systém skříňové transformovny zahrnuje konstrukci skříně, ovládací mechanismy rozváděče a montážní a podpůrné systémy. Mechanické zkoušky jsou navrženy tak, aby ověřily, že rozvodna odolá mechanickému namáhání při dopravě, instalaci a provozu. Následná kontrola mechanického systému se zaměřuje na stav krytu, provoz rozváděče a integritu montážních a nosných systémů. Kontrola hledá známky deformace, prasknutí nebo uvolnění součástí.

Následná kontrola krytu zahrnuje vizuální kontrolu stěn, střechy a dveří a také kontrolu těsnicího systému. Kontrola hledá promáčkliny, korozi nebo poškození laku nebo povlaku. Funkčnost rozváděče se testuje opakovaným ovládáním každého spínače a měřením provozního momentu a odporu přechodu. Kontrola montážních a nosných systémů zahrnuje kontrolu šroubů, konzol a základů. Níže uvedená tabulka shrnuje klíčová kontrolní kritéria pro mechanický systém.

V naší továrně provádějí potestovou kontrolu mechanického systému zkušení technici pomocí kalibrovaných přístrojů. Výsledky jsou porovnány s měřeními před testem, aby se identifikovaly případné změny. Rozvodna, která po mechanických zkouškách nevykazuje žádné významné změny, se považuje za rozvodnu s odolným mechanickým systémem. Naše transformátorové rozvodny skříňového typu jsou navrženy tak, aby prošly těmito testy s rezervou a zajistily spolehlivý provoz v nejnáročnějších mechanických prostředích.

5. Co odhalí kontrola krytu po testu?

Kryt krabicové transformátorové rozvodny je první linií obrany proti prostředí. Musí chránit vnitřní součásti před deštěm, sněhem, prachem a korozivní atmosférou. Musí také poskytovat fyzickou bezpečnost a odolat mechanickému namáhání při přepravě a instalaci. Následná kontrola krytu se zaměřuje na stav nátěru nebo nátěru, neporušenost těsnicího systému a fungování dveří a ventilačních systémů. Kontrola hledá známky koroze, vniknutí vody nebo poškození konstrukce skříně.

Následná kontrola zastřešení zahrnuje vizuální kontrolu vnějšího a vnitřního povrchu, kontrolu těsnění dveří a test ventilačního systému. Inspekce hledá rez, puchýře nebo odlupování barvy. Hledá také známky vniknutí vody, jako jsou vodní skvrny nebo vlhkost uvnitř krytu. Těsnění dveří je kontrolováno na pružnost a stlačení. Ventilační systém je kontrolován na správné proudění vzduchu a stav filtrů. Níže uvedená tabulka shrnuje klíčová kontrolní kritéria pro kryt.

V Lugao Power Co., Ltd jsou naše skříňové transformátorové rozvodny navrženy s vysoce kvalitním systémem skříně, který je testován tak, aby vydržel nejnáročnější podmínky prostředí. Následná kontrola našich rozvoden trvale nevykazuje žádné známky koroze nebo průniku vody, což potvrzuje robustnost našeho designu skříně. Naše továrna používá pouze vysoce kvalitní materiály a nátěry, abychom zajistili, že naše rozvodny vydrží i ty nejnáročnější podmínky prostředí.

6. Jaké jsou klíčové specifikace a testovací data?

V následující tabulce jsou uvedeny klíčové specifikace a testovací data pro naše produkty krabicových transformátorových rozvoden. Tyto specifikace jsou založeny na výsledcích kontroly po testu z naší továrny a představují typický výkon našich rozvoden.

V naší továrně je každá skříňová transformátorová rozvodna před odesláním testována a zkontrolována. Zpráva o zkoušce obsahuje výsledky všech inspekcí před zkouškou a po zkoušce a poskytuje zákazníkovi kompletní záznam o výkonu a robustnosti rozvodny. Náš závazek kvality a testování zajišťuje, že naši zákazníci obdrží produkt, který bude spolehlivě fungovat po celá desetiletí.

7. Často kladené otázky (FAQ)

Otázka 1: Jaký je nejdůležitější test pro transformátorovou rozvodnu skříňového typu?

Odpověď: Všechny testy jsou důležité, ale dielektrické testy jsou často považovány za nejkritičtější, protože ověřují integritu izolačního systému, což je nejčastější příčina selhání transformátorů. Následná kontrola dielektrického systému poskytuje nejpřímější důkaz o robustnosti rozvodny. Ve společnosti Lugao Power Co., Ltd provádíme všechny dielektrické testy v souladu s IEC 60076 a poskytujeme podrobné zkušební zprávy.

Otázka 2: Jak se liší kontroly po testu od běžných testů?

Odpověď: Na každé jednotce se provádějí rutinní testy, aby se ověřilo, že splňuje základní požadavky normy. Kontroly po testu se provádějí poté, co byla jednotka vystavena nejextrémnějším podmínkám, s nimiž se pravděpodobně setká v provozu. Kontroly po zkoušce hledají známky napětí, deformace nebo degradace, které nemusely způsobit selhání během testu, ale mohly by vést k selhání v terénu. Kontroly po testu poskytují komplexnější posouzení odolnosti.

Otázka 3: Jaká je typická dodací lhůta pro transformátorovou rozvodnu skříňového typu?

Odpověď: Doba realizace závisí na velikosti a složitosti rozvodny. U standardních jednotek je dodací lhůta obvykle 6-8 týdnů. U vlastních jednotek se speciálními požadavky může být dodací lhůta delší. Ve společnosti Lugao Power Co., Ltd poskytujeme našim zákazníkům realistickou časovou osu a průběžně je informujeme o pokroku v průběhu výrobního a testovacího procesu.

Otázka 4: Lze skříňovou transformátorovou rozvodnu používat v extrémních prostředích?

Odpověď: Ano, skříňové transformátorové rozvodny jsou navrženy pro použití v široké škále prostředí, včetně extrémních teplot, vysoké vlhkosti a korozivních atmosfér. Skříň může být specifikována s dodatečnou ochranou, jako je vyšší IP, antikorozní povlak nebo chladicí systém pro vysokoteplotní prostředí. V naší továrně můžeme přizpůsobit rozvodnu tak, aby splňovala specifické environmentální požadavky vašeho projektu.

Otázka 5: Jaká je očekávaná životnost skříňové transformátorové rozvodny?

Odpověď: Předpokládaná životnost skříňové trafostanice je 25-30 let v závislosti na provozních podmínkách a kvalitě údržby. Výsledky kontroly po testu naznačují, že naše rozvodny jsou navrženy tak, aby po tuto dobu poskytovaly spolehlivé služby. Při správné údržbě, včetně pravidelných kontrol a testování, lze životnost prodloužit.

8. Závěr

Inspekce po testech odhalují mnoho o robustnosti transformátorové rozvodny skříňového typu. Ukazují, zda izolační systém odolá namáhání způsobeným poruchou bez degradace. Ukazují, zda chladicí systém dokáže řídit teplo generované transformátorem a rozvaděčem. Ukazují, zda mechanický systém odolá namáhání při dopravě, instalaci a provozu. Ukazují, zda kryt může chránit vnitřní komponenty před okolním prostředím. Ve společnosti Lugao Power Co., Ltd naše továrna provádí komplexní kontroly po testování na každé transformátorové rozvodně skříňového typu, kterou vyrábíme. Výsledky těchto kontrol potvrzují robustnost našeho návrhu a poskytují našim zákazníkům jistotu, že jejich rozvodna bude spolehlivě fungovat po desetiletí. Používáme vysoce kvalitní materiály, přesné výrobní procesy a přísné testování, abychom zajistili, že každá námi vyrobená rozvodna splňuje nejvyšší standardy kvality a spolehlivosti.

Ať už navrhujete nový distribuční systém nebo modernizujete stávající, zveme vás, abyste kontaktovali náš technický tým a probrali vaše požadavky. Můžeme poskytnout podrobné specifikace produktu, testovací data a aplikační podporu. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro energetické projekty po celém světě.

Kontaktujte Lugao Power Co., Ltd ještě dnesk prodiskutování vašich požadavků na krabicové transformátorové rozvodny a zjištění, jak mohou naše rozvodny splnit požadavky vašeho energetického systému.
