Proč je jednofázový elektrický transformátor S13 ponořený do oleje chytřejší volbou pro efektivní distribuci energie

Shrnutí článku:TheS13 Jednofázový elektrický transformátor ponořený do olejeje navržen tak, aby poskytoval efektivní, stabilní a dlouhotrvající distribuci energie pro rezidenční, venkovské, komerční a obnovitelné zdroje energie.Síla Lugaokombinuje nízkoztrátovou technologii jádra, chlazení ponořené do oleje, plně utěsněnou vlnitou nádrž, robustní měděné vinutí a komplexní testování, aby poskytlo praktické řešení transformátoru pro moderní jednofázové distribuční sítě.

Obsah

• Co je to jednofázový elektrický transformátor ponořený do oleje S13?
• Proč řada S13 zlepšuje účinnost transformátoru?
• Jaké jsou klíčové vlastnosti transformátoru S13?
• Jaké jsou typické specifikace transformátoru S13?
• Jak se vyrábí transformátor S13?
• Kde lze použít transformátor S13?
• Jak byste měli vybrat správný transformátor S13?
• Proč si vybrat Lugao Power jako dodavatele transformátoru S13?
• Často kladené otázky o transformátorech S13
• Závěr

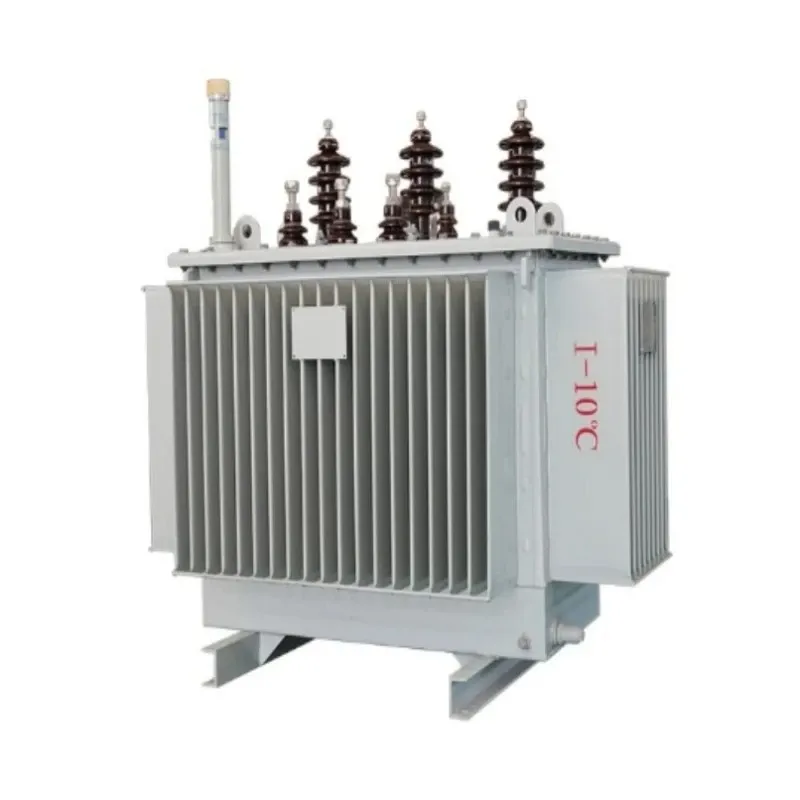

Co je to jednofázový elektrický transformátor ponořený do oleje S13?

AnS13 Jednofázový elektrický transformátor ponořený do olejeje distribuční transformátor speciálně navržený pro jednofázové elektrické sítě. Využívá izolační olej jako dielektrické médium i jako chladicí médium, což umožňuje transformátoru efektivně přenášet elektrickou energii a zároveň kontrolovat teplo generované během provozu.

Ve srovnání s konvenčními konstrukcemi distribučních transformátorů se řada S13 silně zaměřuje na snížení ztrát naprázdno a zlepšení dlouhodobé provozní účinnosti. Konstrukce může používat vysoce propustnou za studena válcovanou křemíkovou ocel s orientovaným zrnem se stupňovitým přeplátovaným jádrem, zatímco jádro z amorfní slitiny lze také zvolit pro aplikace, kde je požadováno další snížení ztrát naprázdno.

Podle produktových informací poskytnutých Lugao Power je transformátor vhodný pro aplikace včetně elektrifikace venkova, obytných stožárových rozvodů, lehkých komerčních budov, systémů obnovitelné energie a dočasné stavební energie. Jeho kompaktní konstrukce také usnadňuje přepravu a venkovní instalaci.

Proč řada S13 zlepšuje účinnost transformátoru?

Účinnost transformátoru je určena nejen jmenovitou kapacitou, ale také tím, jak efektivně spolupracují jádro, vinutí, izolační systém a chladicí konstrukce. Transformátor může zůstat pod napětím tisíce hodin každý rok, což znamená, že i relativně malé snížení ztrát naprázdno může přinést významné úspory energie po celou dobu jeho životnosti.

Návrh S13 řeší tento problém pomocí několika technických opatření:

• Vysoce permeabilní magnetické jádro:Snižuje magnetické ztráty při nepřetržitém provozu.
• Konstrukce stupňovitého spoje:Pomáhá optimalizovat distribuci magnetického toku a snižovat ztráty v jádře.
• Volitelné jádro z amorfní slitiny:Poskytuje alternativu pro projekty vyžadující zvláště nízké ztráty naprázdno.
• Bezkyslíková měděná vinutí:Poskytují vysokou elektrickou vodivost a pomáhají minimalizovat ztráty odporu.
• Chlazení ponořené do oleje:Účinně odvádí teplo od aktivních součástí.

Síla Lugao uvádí, že řada S13 může dosáhnout ztrát naprázdno až o přibližně 30 % nižších než řada S11, zatímco volitelné jádro z amorfní slitiny může dále snížit ztráty naprázdno ve srovnání s konvenčními konstrukcemi jádra z křemíkové oceli.

Jaké jsou klíčové vlastnosti transformátoru S13?

Výkon distribučního transformátoru silně závisí na jeho mechanické konstrukci a také na jeho elektrických vlastnostech. Jednofázový elektrický transformátor ponořený do oleje S13 integruje několik funkcí určených k podpoře spolehlivého venkovního provozu a provozu v distribuční síti.

Nízkoztrátový design jádra

Jádro používá vysoce propustnou křemíkovou ocel s orientovaným zrnem se 45stupňovou stupňovitou strukturou přeplátovaného spoje. Tato konstrukce pomáhá kontrolovat magnetické ztráty a přispívá ke zlepšení provozní účinnosti. Jádro z amorfní slitiny je k dispozici jako volitelné řešení, když jsou prioritou extrémně nízké ztráty naprázdno.

Plně uzavřená vlnitá nádrž

Vlnitá nádrž plní několik funkcí současně. Jeho rozšířený povrch podporuje odvod tepla, zatímco jeho pružná struktura se přizpůsobuje tepelné roztažnosti izolačního oleje. Vzhledem k tomu, že nádrž je plně utěsněna, je izolační olej izolován od přímého vystavení atmosférickému prostředí, což pomáhá omezovat pronikání vlhkosti a oxidaci oleje.

Stabilní chlazení ponořené do oleje

Izolační olej poskytuje jak elektrickou izolaci, tak tepelný management. Teplo generované jádrem a vinutím může být přenášeno olejem směrem ke stěnám nádrže a rozptýleno do okolního prostředí.

Silná zkratová schopnost

Konstrukce vinutí je navržena tak, aby poskytovala zlepšenou mechanickou pevnost během poruchových stavů. Nízkonapěťové vinutí může využívat fóliovou nebo spirálovou konstrukci s podélnými olejovými kanály, podporujícími jak chladicí výkon, tak odolnost vůči mechanickým silám vznikajícím při zkratech.

Nízkohlučný provoz

Optimalizovaná konstrukce jádra a mechanická montáž pomáhají snižovat vibrace a provozní hluk, díky čemuž je transformátor vhodný pro obytné komunity a další místa, kde záleží na akustickém výkonu.

Jaké jsou typické specifikace transformátoru S13?

Technické specifikace by měly být vždy potvrzeny podle skutečného návrhu projektu, požadavků na rozvodnou síť, platných norem a prostředí instalace. Následující tabulka uvádí typické hodnoty publikované pro konfiguraci transformátoru S13 s použitím vysokonapěťové strany 11 kV.

Publikovaná konfigurace podporuje rozsah odposlechu ±5 % nebo ±2×2,5 %, přičemž jsou k dispozici možnosti frekvence 50 Hz a 60 Hz. Konstrukce jádra z amorfní slitiny může být také specifikována, když je požadováno další snížení ztrát.

U projektů nákupu by kupující měli před zadáním objednávky vyhodnotit jmenovitou kapacitu, primární a sekundární napětí, impedanci, frekvenci, způsob instalace, podmínky prostředí, požadavky na izolaci a platné národní nebo mezinárodní normy.

Jak se vyrábí transformátor S13?

Spolehlivost transformátoru začíná přesností výroby. Proces výroby transformátoru S13 zahrnuje několik kritických fází, z nichž každá ovlivňuje konečný elektrický a mechanický výkon.

1. Zpracování jádra:Magnetická ocel je precizně řezaná a sestavená pomocí stupňovité přeplátované spoje.
2. Navíjení:Vysokonapěťová a nízkonapěťová vinutí jsou vyráběna s použitím bezkyslíkatých měděných vodičů.
3. Ošetření izolace:Izolační systém olej-papír je vakuově vysušen, aby se snížila zbytková vlhkost a vzduch.
4. Výroba nádrže:Vlnité panely jsou tvarovány a sestavovány do utěsněné konstrukce nádrže.
5. Olejová náplň:Izolační olej se zavádí za kontrolovaných podmínek, aby podpořil dielektrický a chladicí výkon.
6. Elektrické testování:Před odesláním se provádějí rutinní a příslušné typové zkoušky.

Podle informací o produktu Lugao Power může testování zahrnovat měření ztráty naprázdno a ztráty zátěže, testování impedance nakrátko, testování odolnosti proti indukovanému přepětí, testování částečného výboje a testování impulsů blesku. Tyto postupy pomáhají ověřit elektrický výkon a konzistenci produktu před dodáním.

Kde lze použít transformátor S13?

Díky kompaktní konstrukci a jednofázové konfiguraci je transformátor S13 zvláště vhodný pro decentralizované distribuční aplikace.

• Elektrifikace venkova:Dodává spolehlivou elektřinu do vesnic, farem, zemědělských zařízení a vzdálených komunit.
• Rezidenční distribuce:Podporuje rozvody elektřiny na sloupech pro domácnosti a obytné komunity.
• Lehké komerční budovy:Vhodné pro obchody, kanceláře, venkovská obchodní centra a podobné zátěže.
• Systémy obnovitelné energie:Může být integrován do malých solárních, mikro-vodních a distribuovaných energetických systémů.
• Dočasná síla:Jeho relativně kompaktní struktura usnadňuje nasazení pro vybrané stavební a dočasné energetické aplikace.

U projektů obnovitelných zdrojů energie by výběr transformátoru měl vzít v úvahu obousměrný tok energie, kolísání napětí, koordinaci ochrany, harmonické podmínky a požadavky místní distribuční sítě, než se spoléhat pouze na jmenovitou kapacitu.

Jak byste měli vybrat správný transformátor S13?

Výběr transformátoru je spíše rozhodnutím systémového inženýrství než pouhým rozhodnutím o velikosti produktu. Před zakoupením jednofázového elektrického transformátoru ponořeného do oleje S13 by si projektanti a nákupní týmy měli ověřit několik technických parametrů.

U zakázkových projektů by měli kupující poskytnout dodavateli požadovanou úroveň napětí, jmenovitou kapacitu, frekvenci, prostředí instalace, očekávané charakteristiky zatížení a platné normy. To umožňuje technickému týmu připravit konfiguraci, která je vhodná pro skutečnou síť.

Proč si vybrat Lugao Power jako dodavatele transformátoru S13?

Síla Lugao se zaměřuje na zařízení pro přenos a distribuci energie a poskytuje řešení transformátorů pro energetické společnosti, dodavatele EPC, průmyslová zařízení a projekty obnovitelné energie. Jeho výrobní možnosti zahrnují procesy řezání jádra, navíjení, vakuové sušení, montáž a elektrické testování.

Společnost uvádí, že její transformátory S13 jsou vyráběny v rámci systému řízení jakosti ISO 9001 a mohou být dodávány podle IEC, ANSI, IEEE, GB a dalších platných požadavků. K dispozici je také přizpůsobení OEM a ODM pro napětí, kapacitu, frekvenci a další specifikace projektu.

Výhody klíčového dodavatele

• Profesionální zkušenosti s výrobou transformátorů
• Systém managementu jakosti ISO 9001
• Kompatibilita se standardy IEC, ANSI, IEEE a GB
• Možnosti rutinního a typového testování
• Přizpůsobení OEM a ODM
• Možnosti konstrukce transformátoru s nízkou ztrátou
• Technická podpora před a po prodeji
• 5letá záruka a doživotní technická podpora dle zveřejněných informací o produktu

Pro mezinárodní zakázky může výběr výrobce, který může poskytnout technickou dokumentaci, zkušební zprávy, přizpůsobené elektrické parametry a citlivou technickou podporu, významně zjednodušit integraci a přijetí projektu.

Často kladené otázky o transformátorech S13

Jaká je hlavní výhoda jednofázového elektrického transformátoru ponořeného do oleje S13?

Primární výhodou je jeho zaměření na zlepšenou energetickou účinnost prostřednictvím snížení ztrát bez zatížení v kombinaci s chlazením ponořeným do oleje a plně utěsněnou konstrukcí. Díky tomu se dobře hodí pro kontinuální jednofázové distribuční aplikace.

Je transformátor S13 vhodný pro venkovní instalaci?

Ano. Jeho plně utěsněná vlnitá nádrž a kompaktní konstrukce jsou navrženy pro venkovní distribuční aplikace, včetně instalací na sloup. Skutečná instalace by měla stále splňovat příslušné elektrické, environmentální, bezpečnostní a bezpečnostní požadavky.

Jaké základní materiály jsou k dispozici?

Standardní provedení používá za studena válcovanou křemíkovou ocel s vysokou propustností. Pro aplikace vyžadující další snížení ztrát naprázdno lze také zvolit jádro z amorfní slitiny.

Jaké konfigurace napětí a frekvence jsou k dispozici?

Publikované specifikace zahrnují vysokonapěťovou stranu 11 kV s nízkonapěťovou konfigurací 230 V nebo 400 V v závislosti na jmenovité kapacitě. Možnosti odpichu zahrnují ±5 % nebo ±2×2,5 %, přičemž jsou k dispozici verze 50 Hz a 60 Hz. Přizpůsobené konfigurace by měly být potvrzeny výrobcem.

Jak dlouho může transformátor S13 fungovat?

Síla Lugao uvádí, že transformátor S13 je navržen pro životnost minimálně 30 let za specifikovaných normálních provozních podmínek. Skutečná životnost závisí na zatížení, okolních podmínkách, kvalitě instalace, ochraně, údržbě a provozních postupech.

Může Lugao Power poskytnout přizpůsobené transformátory S13?

Ano. Lugao Power uvádí, že podporuje výrobu OEM a ODM a může přizpůsobit napětí, kapacitu, frekvenci a platné mezinárodní normy podle požadavků projektu.

Závěr

Jednofázový elektrický transformátor ponořený do oleje S13 kombinuje nízkoztrátovou magnetickou technologii, účinné chlazení oleje, měděné vinutí, plně utěsněnou vlnitou nádrž a robustní elektrické testování pro řešení praktických požadavků moderních jednofázových distribučních systémů. Jeho aplikace sahají od venkovské elektrifikace a rezidenční distribuce až po lehká komerční zařízení a vybrané projekty obnovitelné energie.

Pro kupující, kteří porovnávají výrobce transformátorů v Číně, by mezi nejdůležitější úvahy měly patřit účinnost, jmenovitá kapacita, poměr napětí, materiál jádra, izolační systém, kvalita výroby, možnost testování, možnosti přizpůsobení, záruka a technická podpora. Díky publikované konfiguraci transformátoru S13, možnostem přizpůsobení a technické podpořeSíla Lugaomůže poskytnout praktický výchozí bod pro projekty vyžadující spolehlivé jednofázové rozvodné zařízení. Pokud plánujete nový distribuční projekt nebo potřebujete přizpůsobenou specifikaci transformátoru,kontaktujte násk prodiskutování vašeho napětí, kapacity, instalačního prostředí a technických požadavků s inženýrským týmem.
