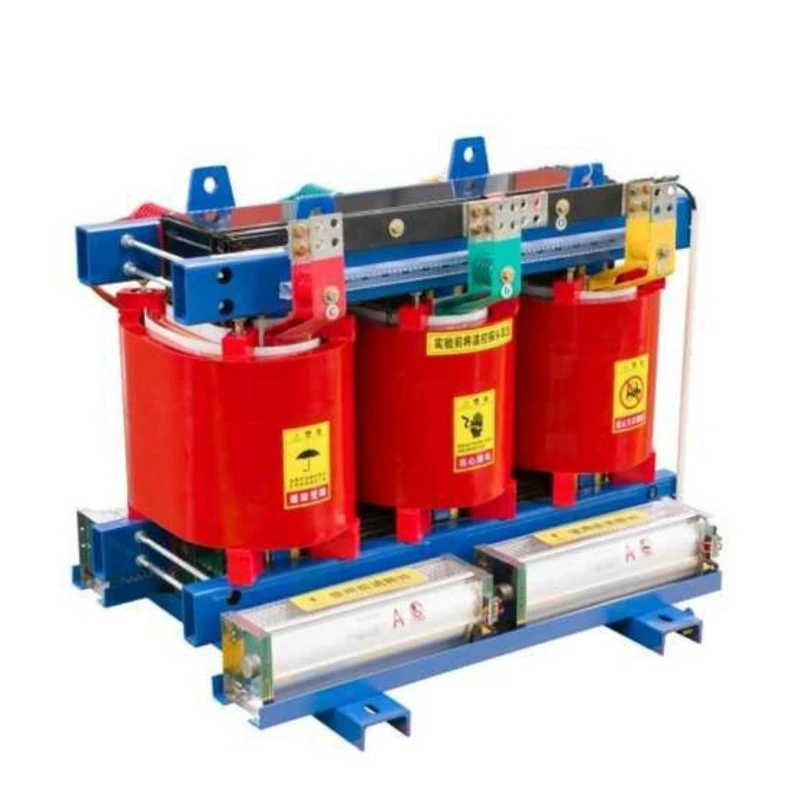

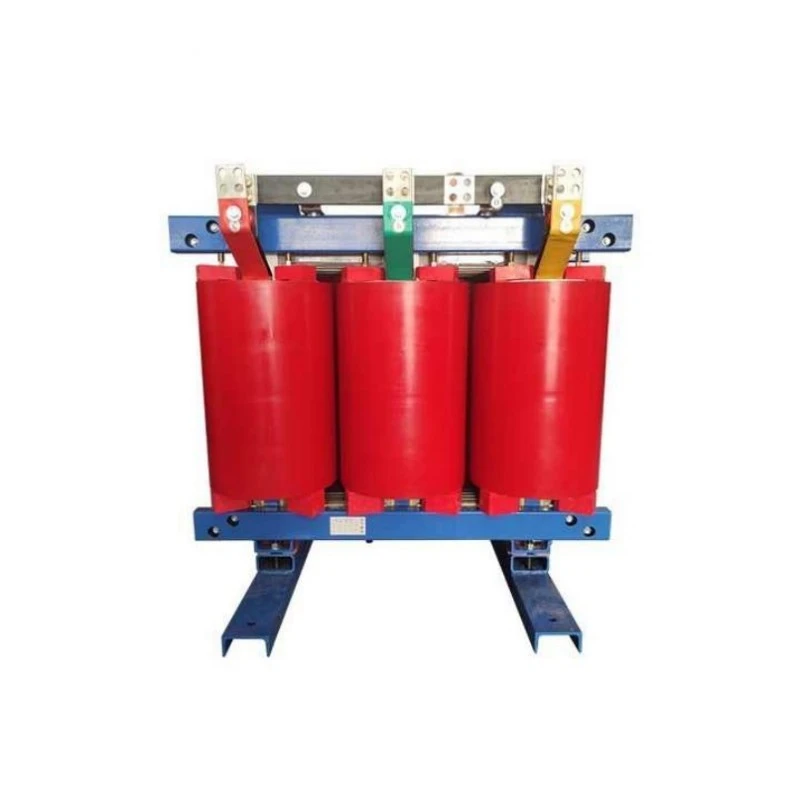

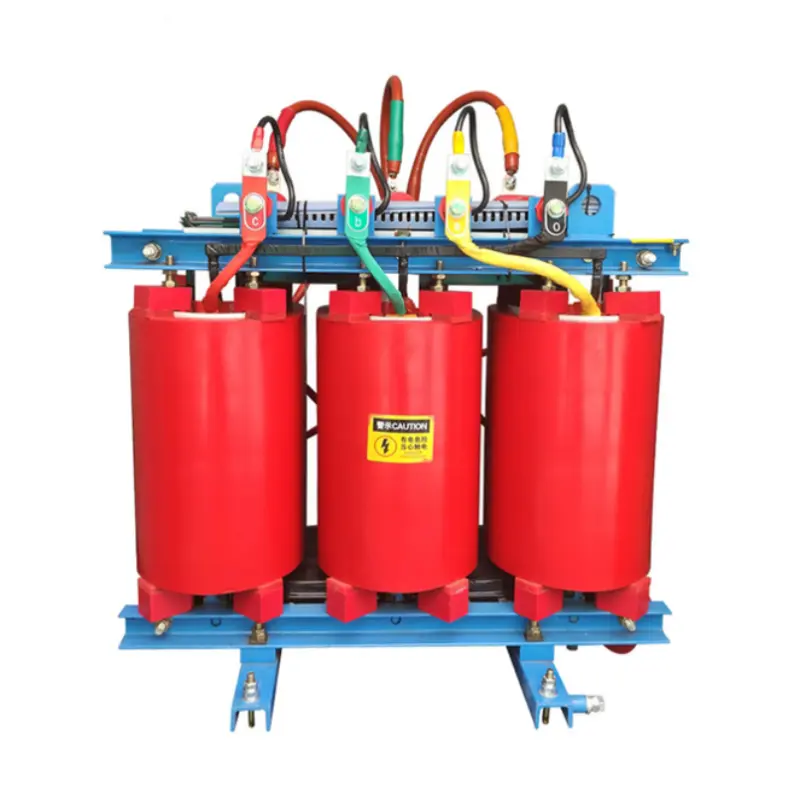

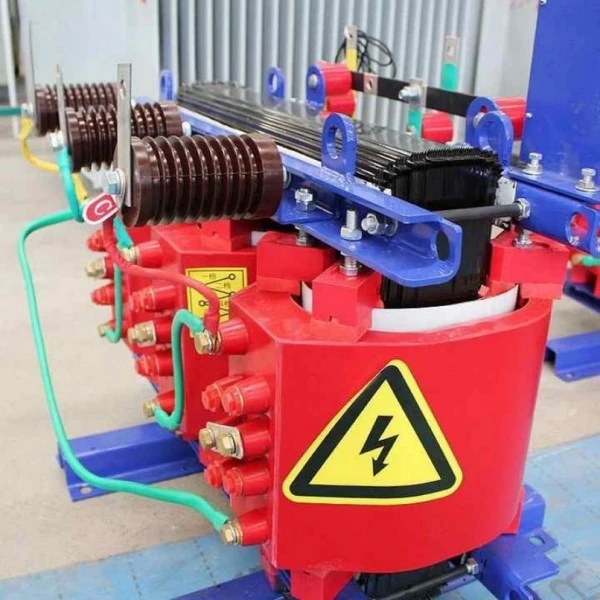

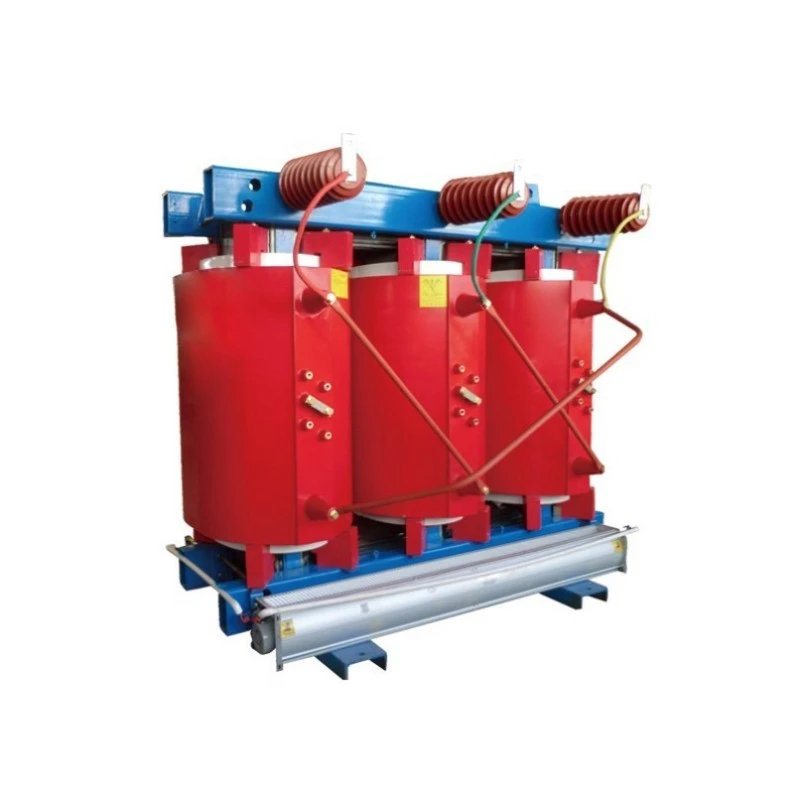

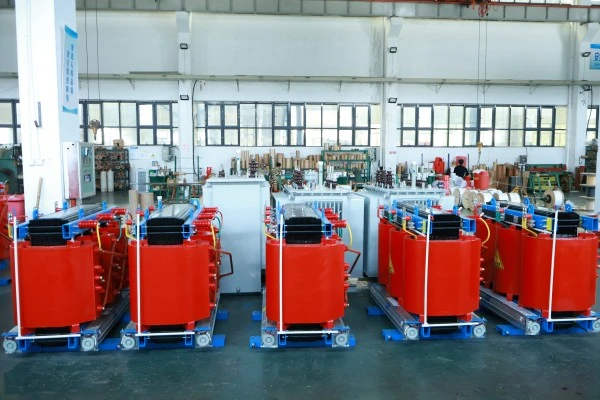

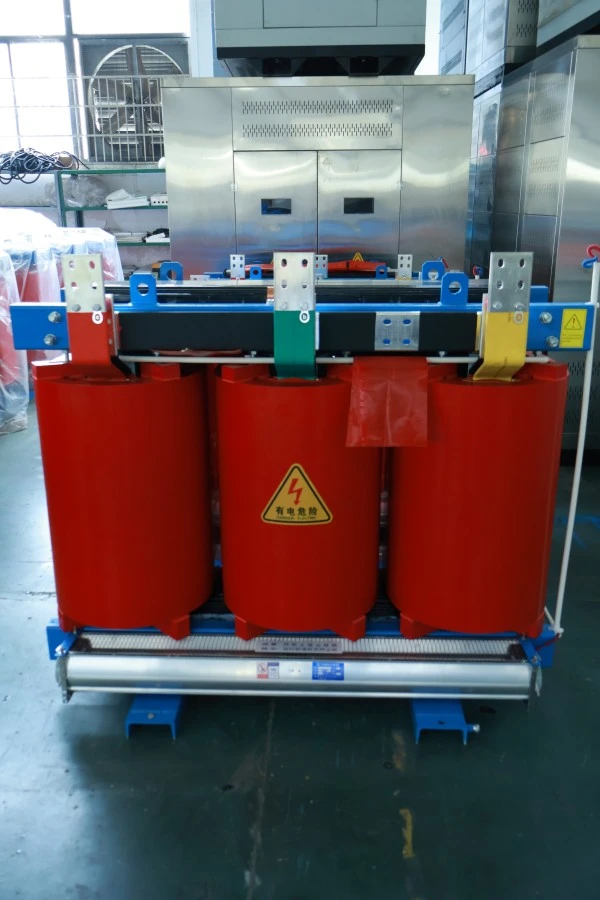

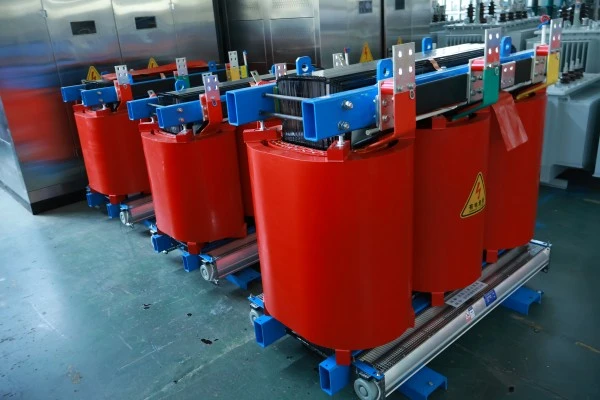

SCB13 Měděný napájecí transformátor suchého typu

Co je to?

Řada SCB13 je třífázová, izolovaná pryskyřicí, vinutá mědísuchý výkonový transformátor. V označení „SC“ znamená litou pryskyřici (epoxidové pryskyřice vakuově lité), „B“ označuje vinutí fólie a „13“ představuje úroveň výkonu, což znamená, že její hodnoty ztrát splňují požadavky na energetickou účinnost úrovně 1 podle národní normy GB 20052-2020. Vodivý materiál jádra je vysoce čistá bezkyslíkatá měď, nikoli hliník nebo hliník plátovaný mědí.

co to dělá?

1. Konverze napětí: Převádí vysoké napětí (10 kV, 35 kV) na nízké napětí (400 V, 690 V) nebo zvyšuje podle potřeby, splňující požadavky na napětí různých zařízení.

2. Distribuce energie: Jako základní zařízení distribučního systému bezpečně dodává energii do různých zátěží, jako jsou průmyslové závody, komerční komplexy, výškové budovy a větrné farmy.

3. Bezpečné napájení: Díky pevné izolaci z nehořlavé epoxidové pryskyřice nebude stříkat olej ani se vznítit ani v případě vnitřních poruch, takže je zvláště vhodný pro vnitřní instalace nebo místa s přísnými požadavky na požární bezpečnost.

4. Tichý provoz: Provozní hluk je výrazně nižší než u tradičních transformátorů ponořených do oleje, takže jsou vhodné pro obytné oblasti, nemocnice, kancelářské budovy a další prostředí citlivá na hluk.

Stručně řečeno, napájecí transformátor SCB13 s měděným vinutím suchého typu je moderní zařízení s jádrem distribuce energie, které integruje vysokou energetickou účinnost, celoměděné jádro, nízkou hlučnost a bezpečnost zpomalující hoření.

Výhody produktu

Ve srovnání s běžnými suchými transformátory nabízí tento produkt pět hlavních výhod:

Celoměděné vinutí, vynikající vodivost:Všechna vysokonapěťová a nízkonapěťová vinutí jsou navinuta pomocí bezkyslíkaté měděné tyče smaltovaného obdélníkového měděného drátu nebo měděné fólie. Odpor mědi (přibližně 0,0172 Ω·mm²/m) je mnohem nižší než odpor hliníku (přibližně 0,0283 Ω·mm²/m). Proto mají měděná vinutí stejného průřezu nižší odpor, menší tvorbu tepla a vyšší účinnost přeměny energie. Náklady na elektřinu ušetřené při dlouhodobém provozu výrazně převyšují počáteční investiční rozdíl.

Energetická účinnost úrovně 1, v souladu s národní strategií pro dva uhlíky:Úroveň ztrát SCB13 je striktně navržena tak, aby splňovala národní normy energetické účinnosti úrovně 1. Ztráty naprázdno jsou asi o 10 % nižší než u SCB12 a ztráty při zatížení jsou o více než 5 % nižší. Pro 1000kVA transformátor běžící 8000 hodin ročně to ušetří více než 10 000 juanů ročně na nákladech na elektřinu, čímž se cenový rozdíl oproti standardním transformátorům vrátí do 3-5 let.

Vakuové lití z epoxidové pryskyřice, spolehlivá izolace:Vinutí jsou odlita a vytvrzena dovezenou epoxidovou pryskyřicí Huntsman (nebo ekvivalentní kvality) ve vakuu, čímž se zcela odstraní vzduchové bubliny. Vytvrzená izolační vrstva má vysokou mechanickou pevnost, odolnost proti tepelným šokům, odolnost proti prasknutí a ochranu proti vlhkosti a nečistotám. Částečné vypouštění je kontrolováno pod 5 pC, což je mnohem lepší než národní standardy.

Silná kapacita přetížení, přizpůsobí se kolísavému zatížení:Při přirozeném chlazení může pracovat dlouhodobě při 10% přetížení; s nuceným chlazením vzduchem (instalované ventilátory) se může výstupní kapacita zvýšit až na více než 120 % jmenovité hodnoty. V případě sezónních špiček zatížení (např. používání letní klimatizace) není nutné okamžité zvýšení kapacity.

Odolné proti vlhkosti a znečištění, silná adaptabilita na životní prostředí:Povrch vinutí z epoxidové pryskyřice je hladký, hustý a nehygroskopický. I po vypnutí v prostředí se 100% relativní vlhkostí se může spustit přímo při plné zátěži bez předehřívání. Zvláště vhodné pro vlhká nebo korozivní prostředí, jako jsou podzemní rozvodné místnosti, pobřežní oblasti s vysokým obsahem soli a chemické závody.

Vlastnosti produktu

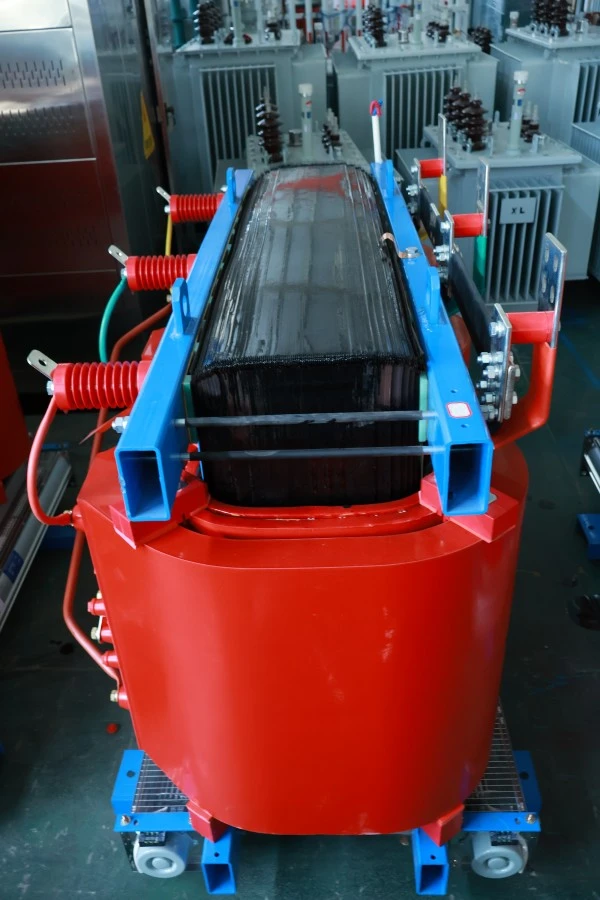

Struktura jádra: Využívá technologii laminace s 45° plně pokosem, s rameny a třmeny jádra upnutými vysoce pevnými spojovacími popruhy nebo deskami. Použití vysoce permeabilní křemíkové oceli s orientovaným zrnem (B30R090 nebo vyšší) minimalizuje jak hysterezi, tak ztráty vířivými proudy.

Nízkonapěťové vinutí : Ovinuté měděnou fólií, upevněné na koncích pryskyřičnými koncovými kroužky. Šířka měděné fólie se rovná výšce vinutí, poskytuje rovnoměrné axiální rozložení ampér-závitů a extrémně vysokou odolnost proti zkratovým elektromagnetickým silám. Vrstvená izolace využívá předimpregnovaný materiál DMD.

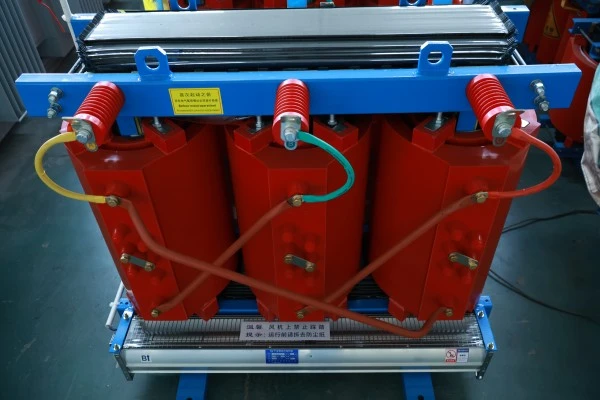

Vysokonapěťová vinutí: Vinutí ve vrstvených segmentech pomocí smaltovaného obdélníkového měděného drátu třídy H, mezi každou vrstvou je zalita pryskyřice a tvoří robustní kompozitní izolaci z epoxidové pryskyřice vyztužené skelnými vlákny. Odbočky jsou vyvedeny ze středu vinutí pro zlepšení distribuce impulsního napětí.

Systém kontroly a ochrany teploty: Každé fázové vinutí má předem zabudované platinové RTD PT100 pro monitorování teploty horkého bodu v reálném čase. Doprovodné funkce inteligentního regulátoru teploty: digitální zobrazení teploty cívky, alarm přehřátí (nastavitelná žádaná hodnota), výstup vypnutí při přehřátí a automatický start/stop ventilátoru (pokud je volitelně instalováno nucené chlazení).

Možnosti krytí: Volitelné kryty s krytím IP20 (pevné předměty), IP23 (vertikálně kapající voda) nebo IP40 (malé částice), vyrobené z nerezové oceli, hliníkové slitiny nebo práškově lakované oceli válcované za studena. Skříně mají ventilační otvory a zámky dveří.

Připojení a instalace: Vysokonapěťová strana používá silikonové pryžové plně stíněné/plně izolované kabelové koncovky nebo konvenční koncovky; nízkonapěťová strana používá pocínované měděné přípojnice. Dno transformátoru je vybaveno kanálovou ocelovou základnou a válečky pro snadné polohování a pohyb.

Aplikace produktu

Měděný napájecí transformátor suchého vinutí SCB13 je ideální pro následující scénáře:

Výškové budovy a obchodní centra: Instalují se v suterénu nebo v místnostech pro rozvody zařízení, napájejí výtahy, HVAC, osvětlení a protipožární systémy. Jeho nehořlavost splňuje stavební požární předpisy a nízká hlučnost neruší obyvatele v patře.

Průmyslové a důlní podniky : Systémy rozvodu energie v závodech na výrobu automobilů, továrnách na elektronické součástky a dílnách na přesné obrábění. Celoměděná vinutí odolávají proudovým rázům při častém spouštění/zastavování motoru a poskytují dobrou stabilitu napětí.

Obnovitelná energie: Zvyšující se síťové připojení pro distribuované FV elektrárny, pomocné výkonové transformátory pro větrné farmy, izolační transformátory pro systémy skladování energie. Vysoká energetická účinnost snižuje ztráty při přeměně energie.

Dopravní infrastruktura: Staniční transformátory pro stanice metra, napájecí zdroje pro vysokorychlostní železniční signální budovy, distribuční centra letištních terminálů, pobřežní energetické systémy. Odolnost proti vlhkosti a zkratová odolnost splňují vysoké požadavky na spolehlivost železniční dopravy.

Datová centra a komunikační základnové stanice: Poskytují čisté a stabilní napájení pro servery, přepínače a systémy UPS. Tichý provoz (obvykle pod 55 dB) neruší personál datového centra.

Podrobnosti o výrobě

Nízkonapěťové navíjení měděné fólie

Nízkonapěťová vinutí jsou navíjena pomocí měděné fólie v plné šířce na specializovaných strojích na navíjení fólie. Hrany měděné fólie jsou zaoblené, aby se zabránilo korónovému výboji. Při každém otočení se mezi vrstvy automaticky umístí izolační papír předimpregnovaný DMD a online kontrola napětí zajišťuje pevné navinutí měděné fólie. Po dokončení navíjení je celá sestava umístěna do formy pro vakuové lití epoxidové pryskyřice, čímž se vytvoří monolitická struktura bez dutin. Tento proces zlepšuje odolnost proti zkratu u nízkonapěťových vinutí o více než 30 % ve srovnání s drátěnými konstrukcemi.

Vysokonapěťové vinutí segmentované vrstvy

Vinutí vysokého napětí jsou rozdělena do 4-6 segmentů (placky), přičemž každý segment je dále rozdělen na 2-4 vrstvy. Kanály (nebo vzduchové kanály) mezi segmenty zlepšují odvod tepla, zatímco vrstvení snižuje napětí mezi vrstvami. Závitníky se odebírají ze specifických závitů konkrétních segmentů a jsou označeny různobarevnými vývody. Všechny spoje používají svařování argonovým obloukem nebo svařování tlakem za studena, aby byl zajištěn minimální přechodový odpor.

Léčba snížení hluku jádra

Po dokončení laminace jádra je celé jádro vakuově tlakově impregnováno speciálně vytvořeným izolačním lakem snižujícím hluk, který tlumí mikrovibrace mezi plechy z křemíkové oceli a mezi plechy a upínacími částmi. Mezi jádro a vinutí a mezi vinutí a upínací části jsou umístěny vysokoteplotní polštáře ze silikonové pryže. Díky těmto úpravám lze hluk naprázdno udržet pod 55 dB (pro 315 kVA a méně), což je srovnatelné s hučením domácí chladničky.

Komplexní tovární testování

Každý měděný napájecí transformátor suchého typu SCB13 prochází před opuštěním továrny následujícími testy: měření odporu vinutí; měření poměru napětí a ověření vektorové skupiny; měření zkratové impedance a ztráty zátěže; měření proudu naprázdno a ztrát naprázdno; měření izolačního odporu a dielektrického disipačního faktoru; zkouška odolnosti proti přiloženému napětí; zkouška odolnosti proti indukovanému napětí; měření částečného výboje. Údaje o testech se automaticky zaznamenávají a se zásilkou je dodáván protokol o továrním testu.

Parametr produktu (specifikace)

Balení a poprodejní služby

Způsob balení

1. Tělo transformátoru obaleno nepromokavou PE fólií, kritická místa pokryta měkkým ochranným polstrováním.

2. Baleno v robustních exportních překližkových přepravkách s paletovým dnem pro manipulaci vysokozdvižným vozíkem.

3. Vnitřek přepravek vyplněných výplní z expandovaného polyuretanu nebo voštinové lepenky, aby se zabránilo poškození při přepravě.

4. Zřetelné značení na vnější straně: těžiště, zvedací body, odolné proti vlhkosti, nepřeklápění.

Poprodejní servis

1. Bezplatná záruční doba: 12 měsíců od data odeslání.

2. Jakákoli porucha způsobená konstrukčními, materiálovými nebo výrobními vadami během záruční doby bude naší společností bezplatně opravena nebo vyměněna (včetně přiměřených nákladů na dopravu).
