Transformátor suchého typu s epoxidovou pryskyřicí chlazení vzduchem

Co je to?

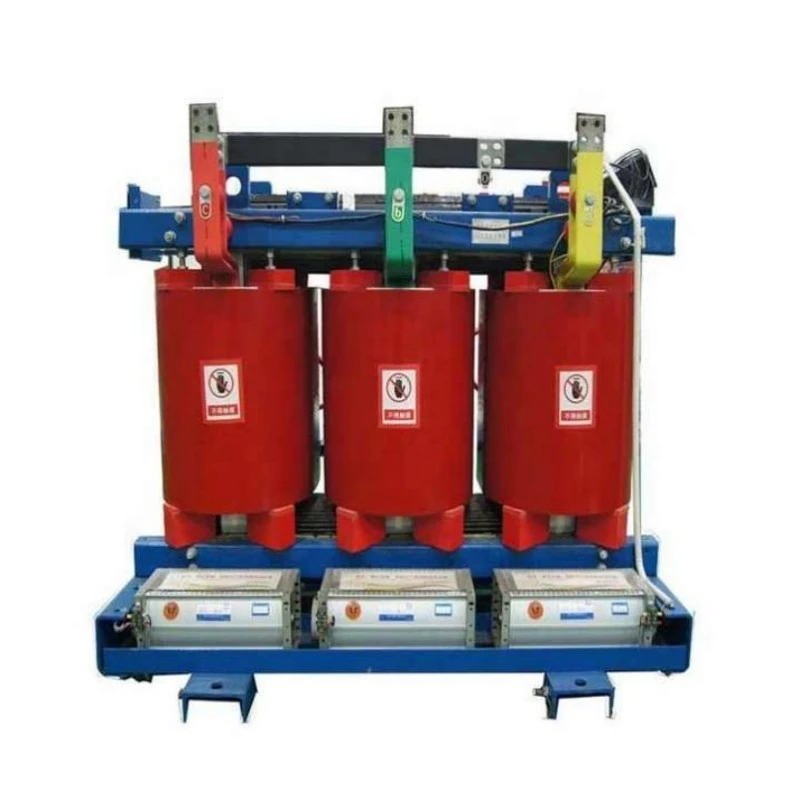

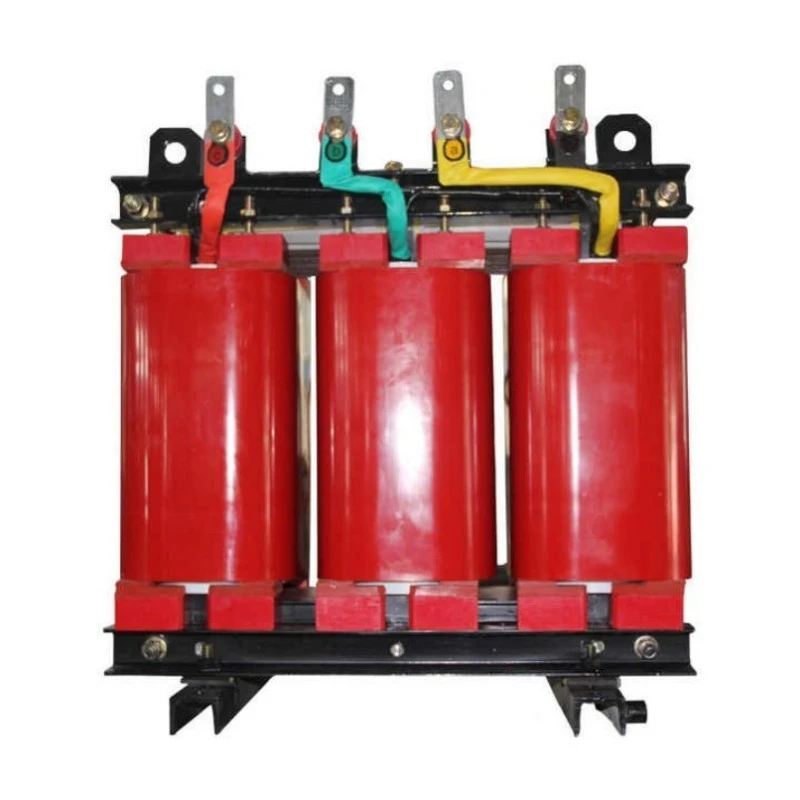

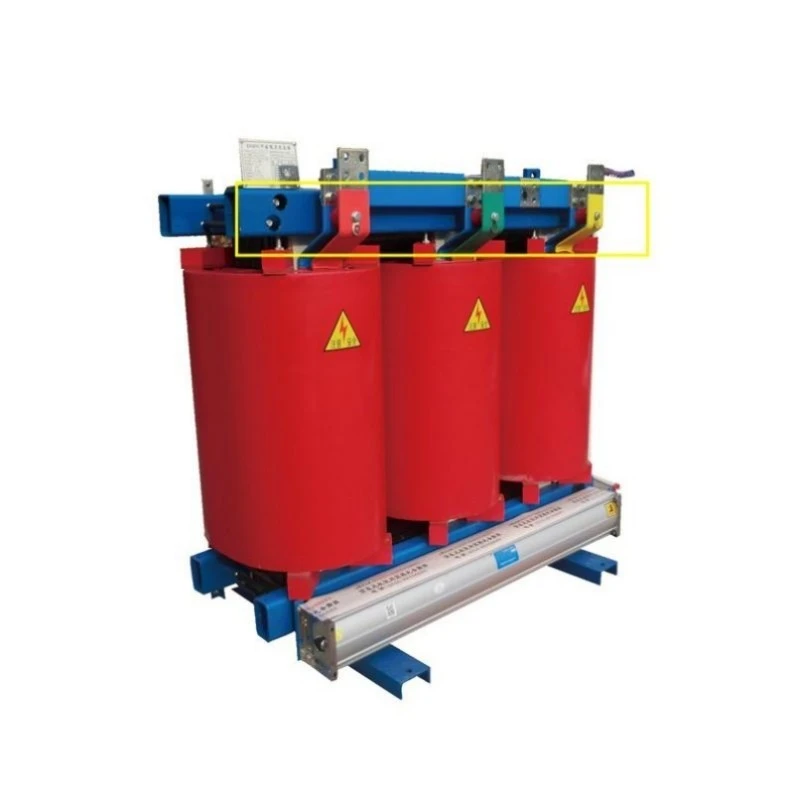

Vzduchem chlazený transformátor suchého typu na bázi epoxidové pryskyřice je zcela bezolejové zařízení pro přeměnu energie, kde jsou všechna vysokonapěťová a nízkonapěťová vinutí plně zapouzdřena v lité epoxidové pryskyřici pod vakuem. Na rozdíl od konvenčních transformátorů, které se při izolaci a chlazení spoléhají na minerální olej nebo syntetické kapaliny, používá tato jednotka jako chladicí médium pouze vzduch – buď přirozenou konvekci (AN) nebo volitelně nucený vzduch (AF). Epoxidová pryskyřice má trojí funkci: primární elektrická izolace, mechanická ochrana proti vlhkosti a nečistotám a tuhá struktura, která odolává silám zkratu.

co to dělá?

Transformace napětí: Snižuje střední napětí (6 kV, 10 kV, 20 kV, 35 kV) na provozní napětí (208 V, 400 V, 480 V, 690 V) pro průmyslové, komerční a rezidenční zátěže. Alternativně zvýší napětí pro propojení sítě obnovitelné energie.

Požárně bezpečná distribuce energie: Dodává elektřinu uvnitř budov, podzemních garáží, nemocnic a datových center, kde jsou transformátory naplněné olejem zakázány požárními předpisy. Samozhášivý epoxid (UL 94 V-0) nešíří plameny.

Čistý výkon pro citlivou zátěž: Poskytuje izolaci mezi primárními a sekundárními obvody, filtruje harmonické, potlačuje přepětí a eliminuje zemní smyčky, které narušují lékařská zobrazovací zařízení, CNC stroje a laboratorní přístroje.

Provoz ve venkovním a drsném prostředí: S volitelným krytem IP54 nebo IP65 transformátor odolává dešti, sněhu, prašným bouřím, solné mlze a teplotním extrémům od -30 °C do +55 °C bez snížení výkonu.

V podstatě je vzduchem chlazený suchý typ transformátoru na bázi epoxidové pryskyřice preferovanou volbou všude tam, kde nelze vyjednávat o bezpečnosti, souladu s životním prostředím a dlouhodobé spolehlivosti.

Parametr produktu (specifikace)

Funkce a aplikace produktu (formát Q&A)

Q1: Čím je izolace z epoxidové pryskyřice lepší než konstrukce s otevřeným vinutím?

A: Tři klíčové výhody. Za prvé, odolnost proti vlhkosti – epoxid je nehygroskopický. Transformátor suchého typu na bázi epoxidové pryskyřice chlazení vzduchem se restartuje okamžitě po týdnech odstavení při 100% vlhkosti, zatímco jednotky s otevřeným vinutím vyžadují předehřátí. Zadruhé, ochrana před kontaminací – vodivý prach nemůže proniknout pevnými epoxidovými povrchy, čímž se eliminuje riziko sledování a přeskoku. Za třetí, mechanická pevnost – zapouzdřené vinutí odolají silám nakrátko až do 25× jmenovitého proudu bez deformace.

Použití: Datová centra — nulové riziko hromadění prachu, tichý provoz pod 55 dB a samozhášecí epoxid splňují požadavky NFPA 75 pro místnosti s IT vybavením.

Q2: Jak to funguje venku bez oleje?

Odpověď: S krytím IP54/IP65 (nerezová ocel, šikmá dešťová střecha, labyrintové ventilátory) transformátor odolává dešti, prachu a solné mlze. Epoxidové vinutí odolávají korozi lépe než olejové radiátory. Pro pobřežní lokality jsou k dispozici kryty z nerezové oceli 316.

Použití: Solární farmy a větrné parky — Odlehlé lokality bez personálu těží z nulového odběru vzorků oleje, nulových kontrol úniků a žádných protipožárních systémů. Jednotky pracují roky bez dozoru v teplotních extrémech od -30°C do +55°C.

Q3: Dokáže zvládnout rázy a přetížení spouštění motoru?

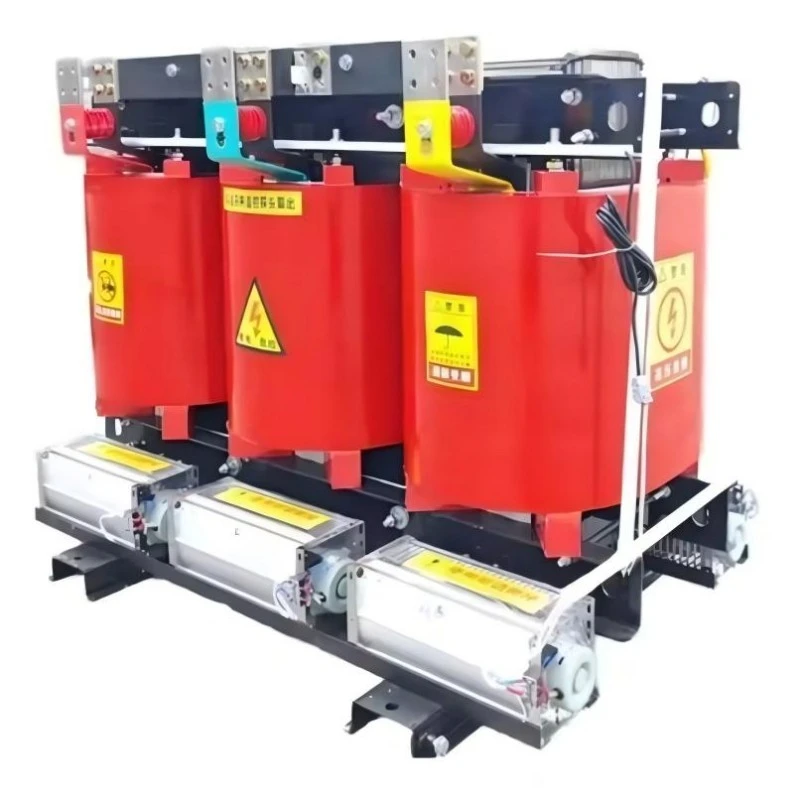

A: Ano. Izolace třídy H (180°C) umožňuje 110% nepřetržité přetížení při přirozeném chlazení (AN) a 130% po dobu 30 minut. S volitelným nuceným prouděním vzduchu (AF) se kapacita zvýší o 20–25 % – ventilátory se automaticky spustí při 80 °C. Při silném cyklickém přetížení přesahujícím 150 % se poraďte s našimi techniky.

Použití: Průmyslová výroba — Automobilové montážní linky a lisovny zažívají velké výkyvy zatížení. Nízká impedance (4-6 %) udržuje regulaci napětí v rozmezí ±3 %, zatímco epoxidové vinutí odolává vibracím, které by popraskaly svary chladiče naplněné olejem.

Q4: Je opravdu bezúdržbový?

Odpověď: Transformátor jádra nevyžaduje žádné výměny oleje, žádné dielektrické testování, žádnou filtraci, žádnou výměnu těsnění. Pouze tři jednoduché kontroly každých 12-24 měsíců: vyčistěte žaluzie/ventilátory stlačeným vzduchem, zkontrolujte svorky krouticího momentu a zkontrolujte kryt. Celkové roční úsilí: méně než dvě hodiny kvalifikovaným elektrikářem.

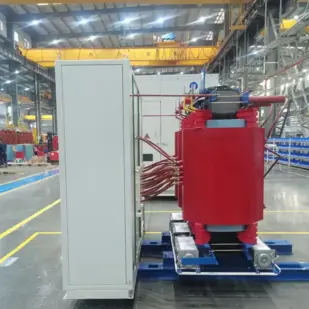

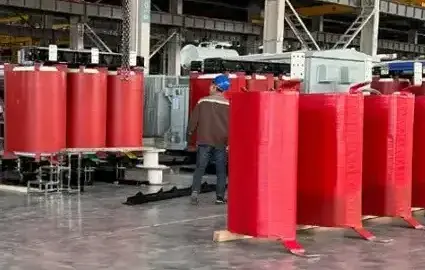

Výrobní detaily — Čím je Lugao lepší než konkurence

Často kladené otázky (Q&A)

Otázka 1: Jaká je skutečná účinnost transformátoru suchého typu na bázi epoxidové pryskyřice chlazení vzduchem a zhoršuje se v průběhu času?

Odpověď: Účinnost při 75% zátěži (typický provozní bod) je 98,7% pro jednotku 1000kVA a stoupá na 99,1% pro jednotku 2500kVA. Účinnost je určena ztrátou jádra (konstantní, závisí na kvalitě křemíkové oceli) a ztrátou mědi (mění se s druhou mocninou zatížení). Klíčovou výhodou vzduchem chlazeného transformátoru suchého typu na bázi epoxidové pryskyřice je, že účinnost v průběhu času neklesá, protože epoxidové zapouzdření zabraňuje pronikání vlhkosti, která by zvýšila ztráty. Olejem plněné transformátory často zaznamenávají pokles účinnosti po 10-15 letech, protože olej degraduje a obsah vlhkosti v papírové izolaci stoupá. Naše epoxidové jednotky si zachovávají výrobní účinnost po celou životnost 30+ let. Poskytujeme garantované hodnoty ztrát s každou jednotkou a uhradíme rozdíl, pokud testování v terénu ukáže vyšší ztráty v záruční době.

Q2: Jak mohu vybrat správnou kapacitu pro svou aplikaci?

Odpověď: Vypočítejte celkovou připojenou zátěž v kVA a poté použijte faktory diverzity. Pro nepřetržité zatížení (osvětlení, HVAC, servery) použijte 100 % typového štítku. Pro přerušované zatížení (motory, svářečky, výtahy) použijte 50-70% v závislosti na pracovním cyklu. Poté přidejte 20-25% budoucí rozpětí. Příklad: Továrna s 800kVA trvalé zátěže + 400kVA zátěže motoru (faktor diverzity 0,6 → 240kVA) + 20% expanze = (800+240)×1,2 = 1248kVA → vyberte 1250kVA nebo 1500kVA. Předimenzování zvyšuje počáteční náklady a ztráty bez zatížení; poddimenzování způsobuje přehřívání a předčasné selhání. Naši inženýři poskytují bezplatnou pomoc při dimenzování – jednoduše pošlete svůj seznam nákladu a pracovní cykly. Pro aplikace s vysokou zátěží motoru doporučujeme nucené chlazení vzduchem (AF), aby bylo možné zvládnout rozběhové rázy bez překročení limitů nárůstu teploty.

Q3: Může být transformátor instalován v omezeném prostoru, jako je tunel nebo trezor?

A: Rozhodně. TheTransformátor suchého typu s epoxidovou pryskyřicí chlazení vzduchemje ideální pro stísněné prostory, protože nevyžaduje žádný klenba pro zadržování oleje (úspora 2-3 metry volného prostoru na všech stranách). Minimální vůle pro ventilaci je 300 mm na všech stranách a 600 mm nad. Pro tunelové instalace nabízíme nízkoprofilovou verzi, kde je výška skříně snížena o 200 mm (chladicí žaluzie jsou přemístěny spíše do stran než nahoru). Okolní teplota v tunelech však může být zvýšena kvůli jinému vybavení — provedeme tepelnou analýzu, abychom potvrdili dostatečné chlazení. Pokud je přirozená konvekce nedostatečná, možnost AF (nucený vzduch) s ventilátory namontovanými přímo na základním rámu poskytuje dodatečné chlazení bez zvýšení stopy.
