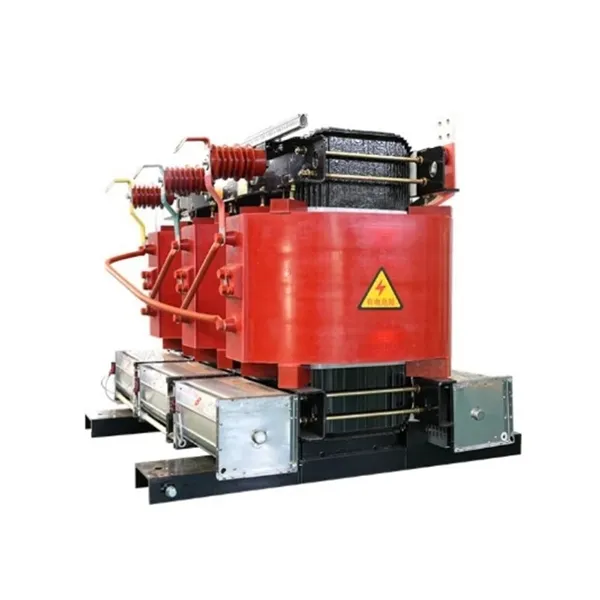

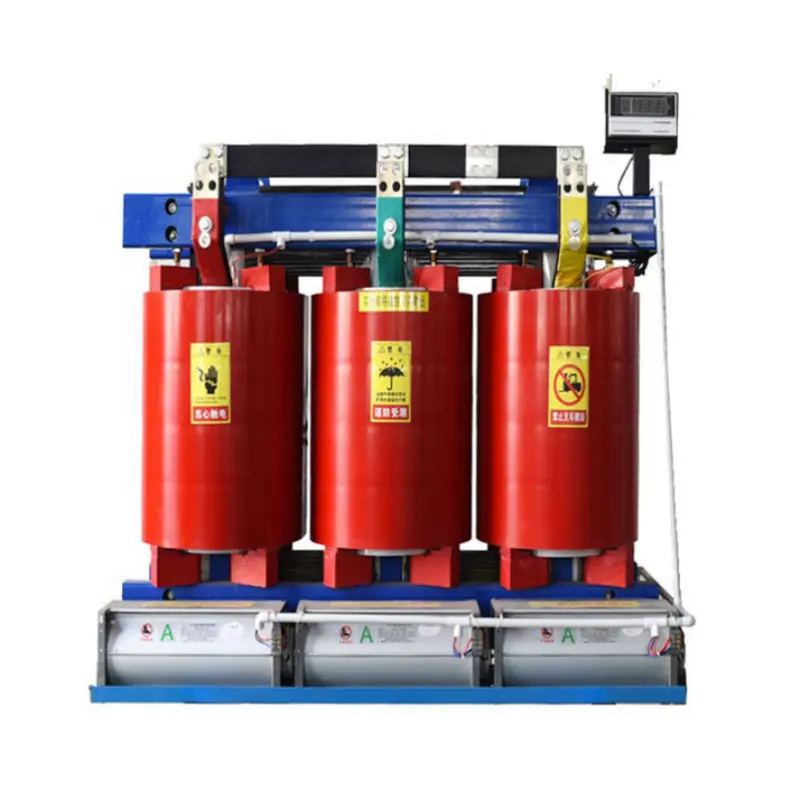

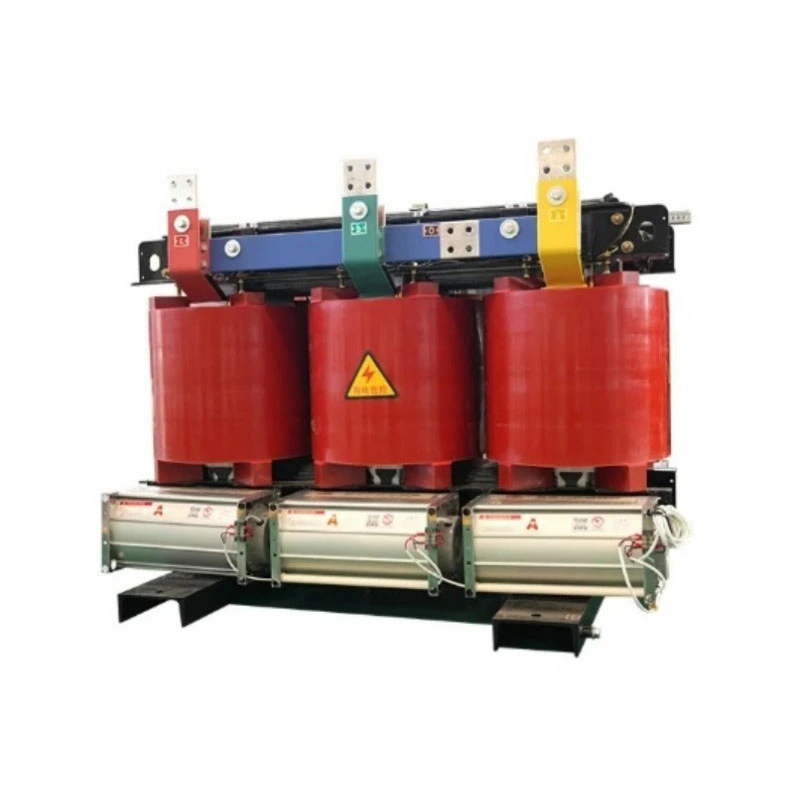

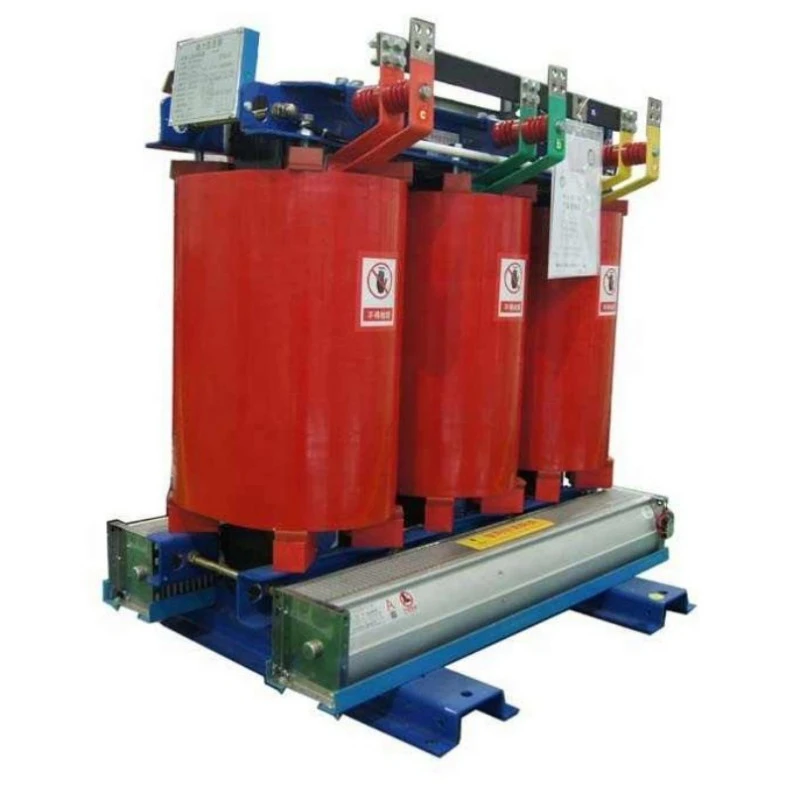

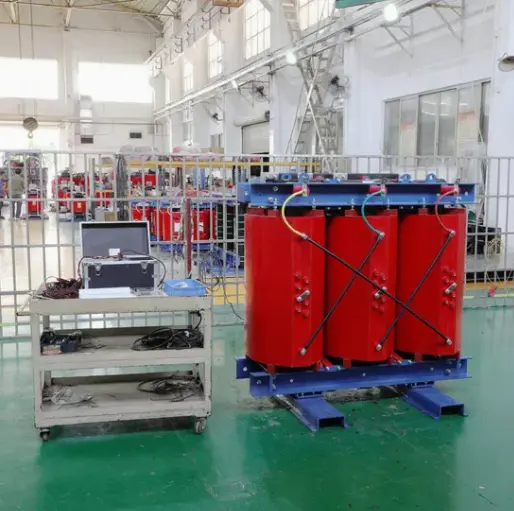

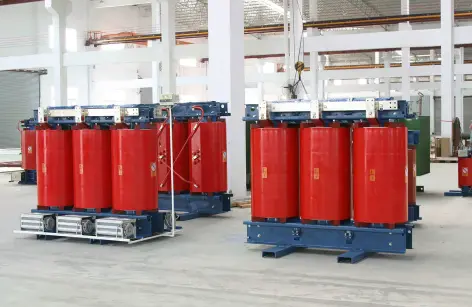

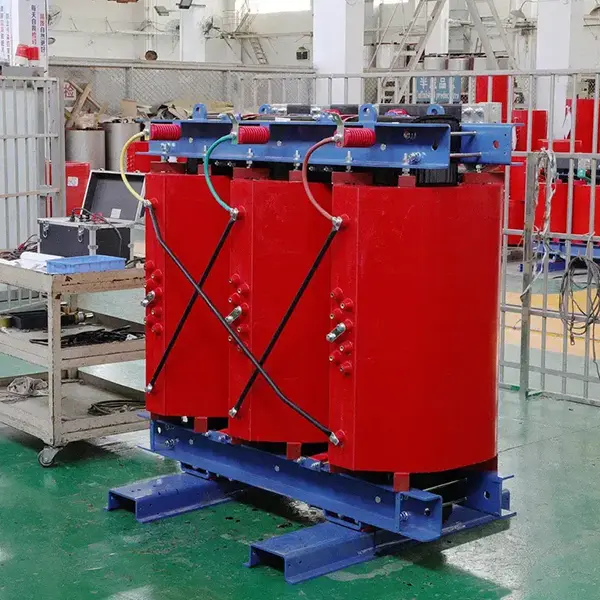

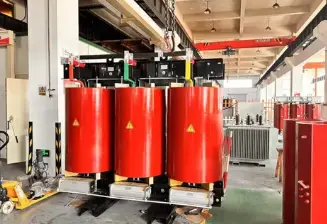

Chlazení vzduchem Venkovní izolační suchý transformátor

Tento produkt je venkovního typu, izolačního typu,suchý transformátorvyužívající chlazení vzduchem (ANAN). Při izolaci nebo odvodu tepla se nespoléhá na žádné kapalné médium, ale místo toho používá k řízení nárůstu teploty přirozenou konvekci nebo nucené chlazení vzduchem.

co to dělá?

1. Elektrická izolace: Vytváří fyzickou elektrickou bariéru mezi primárním a sekundárním vinutím, účinně přerušuje zemní smyčky, potlačuje harmonické a filtruje vysokofrekvenční rušení a přepětí ze sítě, čímž poskytuje „čisté“ napájení citlivým zátěžím.

2. Transformace napětí: Zvyšuje nebo snižuje střídavé napětí podle požadavků a přizpůsobuje se potřebám napájení různých zařízení.

3. Bezpečnostní ochrana: Díky izolační konstrukci zabraňuje přímému kontaktu personálu s vysokonapěťovou stranou, což výrazně snižuje riziko úrazu elektrickým proudem.

4. Venkovní přizpůsobení: Robustní kryt navržený pro krytí IP54 nebo vyšší umožňuje odolat větru, dešti, prachu, solné mlze a dlouhodobému UV záření.

Stručně řečeno, když potřebujete bezpečné, čisté, bezúdržbové řešení pro izolaci a konverzi napájení v drsných venkovních prostředích, je tento suchý suchý izolovaný transformátor s chlazením vzduchu základním řešením.

Výhody produktu

Ve srovnání s tradičními transformátory ponořenými do oleje nebo standardními vnitřními suchými transformátory nabízí tento produkt pět hlavních výhod:

1. Nulové znečištění, bezúdržbové: Bezolejové provedení zcela eliminuje riziko kontaminace půdy nebo vody z netěsností, stejně jako náklady na údržbu a prostoje spojené s každoročním testováním a výměnou oleje. Pro venkovní projekty pod přísnými ekologickými předpisy je to rozhodující výhoda.

2. Vynikající odolnost vůči venkovnímu prostředí: Využívá proces vakuové tlakové impregnace (VPI) a izolační systém třídy H (180°C) v kombinaci s plně utěsněným svařovaným venkovním krytem vyrobeným z nerezové oceli nebo aluzinkové oceli. Pracuje stabilně při okolních teplotách od -25 °C do 50 °C a relativní vlhkosti do 95 %. Odolný vůči slané vodě, plísním a korozi.

3. Maximální bezpečnost s elektrickou izolací: Zesílená izolace mezi primárním a sekundárním vinutím dosahuje dielektrického výdržného napětí 3 kV až 5 kV (v závislosti na modelu). Účinně izoluje stejnosměrné komponenty, třetí harmonické a různé nárazové rázy od sítě a chrání následné přesné přístroje.

4. Přirozené chlazení vzduchem, tiché a spolehlivé: Spoléhá na konvekci vzduchu pro odvod tepla bez ventilátorů (volitelné). Provozní hluk je výrazně nižší než u olejových transformátorů. Díky absenci rotujících mechanických částí v základních součástech se výrazně zlepšila střední doba mezi poruchami (MTBF).

5. Vysoká kapacita přetížení, použitelná v nouzových situacích: Kapacita nouzového přetížení až 120 % pro nepřetržitý provoz, 150 % pro krátkodobý provoz. Během neočekávaných venkovních špiček zátěže (např. spuštění více motorů současně) není potřeba žádné okamžité zvýšení kapacity, což znamená nákup cenného času pro uživatele.

Vlastnosti produktu

Jádro: Vysoce permeabilní za studena válcovaná křemíková ocel s orientovaným zrnem, postup spojování, výrazně snížené ztráty naprázdno a budicí proud.

Vinutí: Vysokonapěťová i nízkonapěťová vinutí používají celoměděné (volitelně hliníkové) vodiče, obalené Nomex® nebo podobným aramidovým izolačním papírem, zpracované vakuovou impregnací VPI lakem bez rozpouštědel, vytvářející robustní pevnou izolační strukturu odolnou vůči vlhkosti a vysokým teplotám.

Izolační struktura: Primární a sekundární vinutí jsou navinuta na samostatných cívkách nebo nezávislých jádrech s volitelným elektrostatickým stíněním mezi nimi, což minimalizuje vazební kapacitu a poskytuje vynikající potlačení vysokofrekvenčního rušení.

Ochranný kryt: Standardní krytí IP54 (prachotěsné, odolné proti stříkající vodě), volitelně IP65. Kryt vyrobený z nerezové oceli o tloušťce 2,0 mm nebo oceli Galvalume se střechou odolnou proti dešti, ventilačními žaluziemi z nerezové oceli a zámky proti vypáčení.

Systém řízení teploty: Vestavěné teplotní snímače PTC nebo PT100 RTD, připojitelné k inteligentnímu regulátoru teploty pro alarm přehřátí, ochranu proti vypnutí a automatickou aktivaci ventilátoru (pokud jsou nainstalovány volitelné ventilátory).

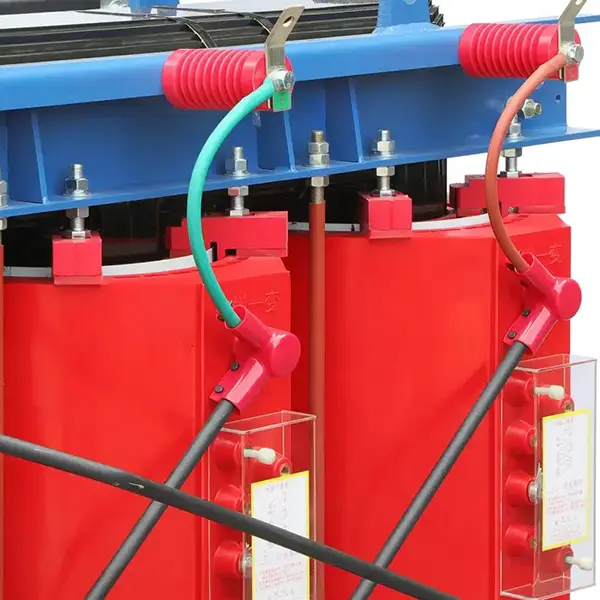

Svorky: Venkovní vysokonapěťová propojovací krabice se silikonovým pryžovým těsněním a kabelovými průchodkami. Nízkonapěťová strana používá pocínované měděné přípojnice nebo vodotěsné konektory.

Aplikace produktu

Tento suchý transformátor venkovního izolačního typu pro chlazení vzduchem je široce používán v následujících scénářích:

Generování obnovitelné energie : Izolace na nízkonapěťové straně PV elektráren a větrných elektráren na smyku namontovaných rozvoden, izoluje výstupní napětí střídače před připojením k síti nebo místním napájením.

Venkovní průmyslové vybavení: Izolace napájení pro plošiny pro těžbu ropy, drtiče povrchových dolů, energetické systémy na pobřeží přístavů, stroje na vrtání tunelů (stínící stroje), které zabraňují poškození zařízení přepětím v síti.

Dočasné a nouzové napájení: Izolace výstupu generátoru pro venkovní akce, sportovní soutěže a místa pomoci při katastrofách, poskytuje čisté napájení pro audio, video a ovládací zařízení.

Nabíjecí infrastruktura: Vstupní oddělovací transformátor pro venkovní stejnosměrné rychlé nabíječky, který zabraňuje harmonické zpětné vazbě do sítě a zároveň chrání nabíjecí moduly.

Smart Grid & Distribution: Servisní nebo oddělovací transformátory v rámci venkovních kruhových hlavních jednotek a kompaktních rozvoden poskytující bezpečné a spolehlivé napájení pro automatizační terminály (DTU/FTU).

Podrobnosti o výrobě

Proces vakuové tlakové impregnace VPI

Všechna vinutí jsou impregnována bezrozpouštědlovým izolačním lakem ve vakuu, který odstraňuje vnitřní vzduch a umožňuje laku plně proniknout mezi závity, vrstvy a zem. Po vytvrzení tvoří monolitickou "pevnou" strukturu s tepelnou vodivostí, mechanickou pevností a odolností proti vlhkosti daleko přesahující standardní impregnační procesy.

Venkovní propojovací krabice

Nízkonapěťová zásuvková skříň je vybavena izolačním podpůrným panelem zpomalujícím hoření s dostatečnou elektrickou vzdáleností (>20 mm) mezi měděnými přípojnicemi. Kabelové vstupy využívají těsnění a kabelové průchodky s více těsněními, kompatibilní s různými pancéřovanými nebo pryžovými kabely, které zabraňují pronikání vlhkosti podél kabelu do krabice.

Těžký kryt z nerezové oceli

Skříň je vyrobena laserovým řezáním, CNC ohýbáním a robotickým svařováním, přičemž všechny švy jsou průběžně utěsněny. Dveře mají tříbodové uzamykací kliky a těsnění odolné proti povětrnostním vlivům. Horní kryt je navržen jako šikmý kryt proti dešti a obsahuje šrouby s okem pro pohodlné venkovní zvedání.

Balení, dodávka a poprodejní servis

Způsob balení

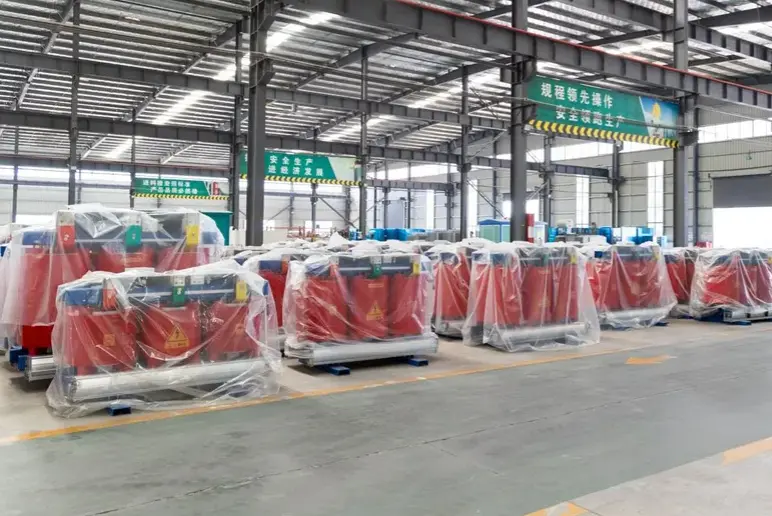

1. Tělo transformátoru obaleno PE fólií odolnou proti vlhkosti, uvnitř je umístěn vysoušecí prostředek.

2. Baleno v odolných dřevěných bednách nebo překližkových krabicích bez fumigace (splňující exportní normy), obklopených pěnou s vysokou hustotou nebo vzduchem naplněnými sáčky pro odpružení.

3. Štítky jako „Moisture Proof“, „Fragile“ a „This Way Up“ připevněné na vnější straně krabice.

Způsob doručení

1. Vnitrostátní: Vyhrazený logistický vůz (malé kapacity lze přepravovat prostřednictvím těžkého zboží Deppon/SF Express).

2. Export: Ujednání o námořní, železniční nebo letecké přepravě, včetně celní dokumentace.

Poprodejní servis

1. Záruční doba: 12 měsíců od data převzetí.

2. Bezplatná oprava nebo výměna výrobních vad během záruční doby.

Často kladené otázky (Q&A)

Otázka 1: Není tento suchý transformátor venkovního izolačního typu se vzduchovým chlazením náchylnější k přehřátí a spálení ve srovnání s běžným transformátorem ponořeným do oleje?

A: Právě naopak. Přestože má vzduch nižší tepelnou vodivost než olej, náš produkt používá izolaci třídy H (určenou pro 180 °C) a proces vakuové impregnace VPI. Teplo z vinutí je účinně odváděno pryč a rozptylováno skrz kryt. Při stejné kapacitě má naše konstrukce větší rozpětí nárůstu teploty, takže je méně pravděpodobné, že bude trpět poruchami vyhoření způsobenými únikem oleje a následnou nízkou hladinou oleje v tradičních jednotkách. NášChlazení vzduchem Venkovní izolační suchý transformátorpracuje s teplotami horkých míst hluboko pod limitem izolace i při plném zatížení ve venkovních podmínkách 40 °C.

Q2: Nebude dešťová voda v deštivých dnech venku pronikat chladicími žaluziemi a způsobit zkrat uvnitř?

Odpověď: Ne. Naše krytí je IP54. Žaluzie mají vnitřní labyrintový kanál a kovovou síťovinu. Testy ukazují, že i při přímém postřiku zepředu při intenzitě srážek 10 mm za minutu zůstává interiér zcela suchý. Všechny kabelové vstupní porty používají utěsněné průchodky v explozivní kvalitě, které zcela blokují jakoukoli cestu pro vnikání vlhkosti.

Tabulka technických specifikací
