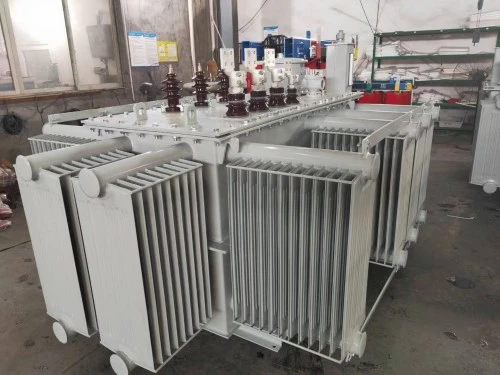

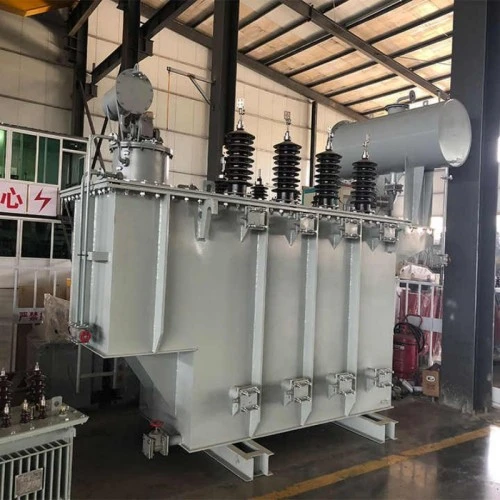

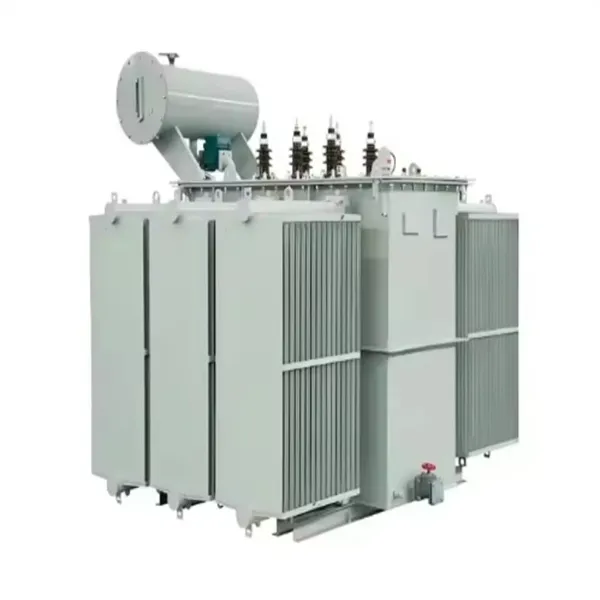

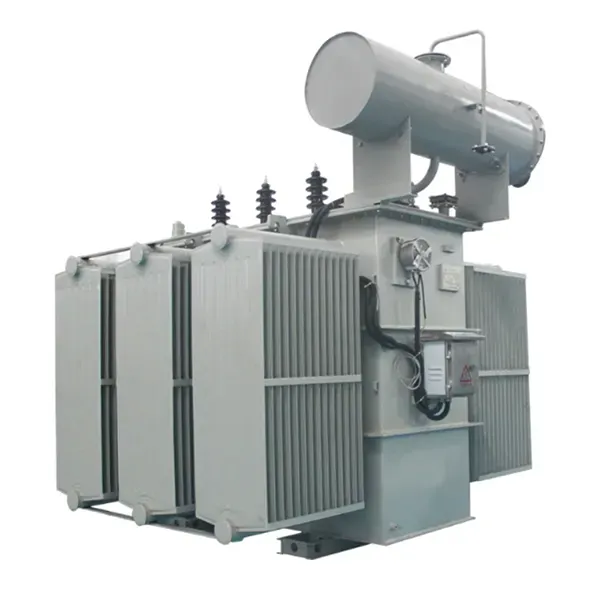

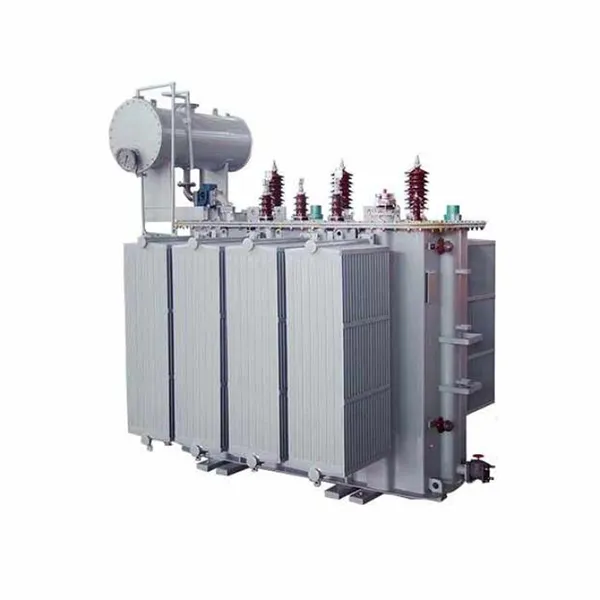

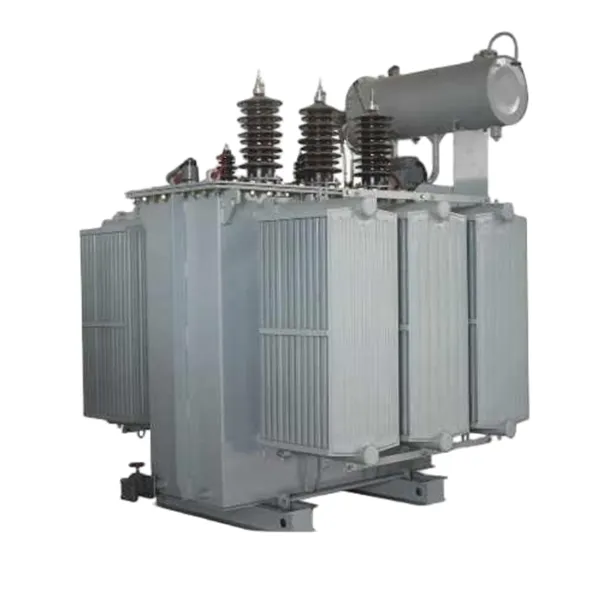

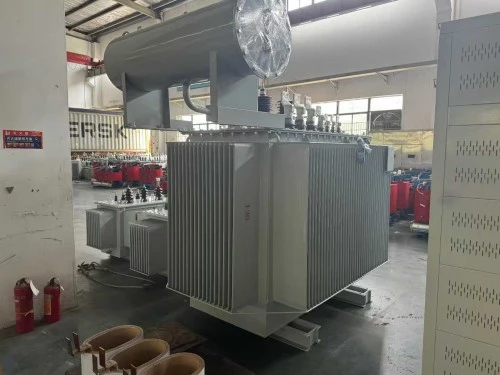

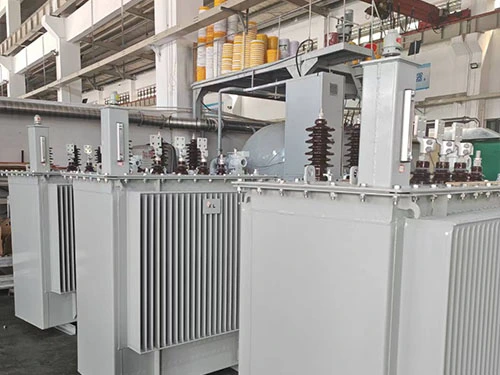

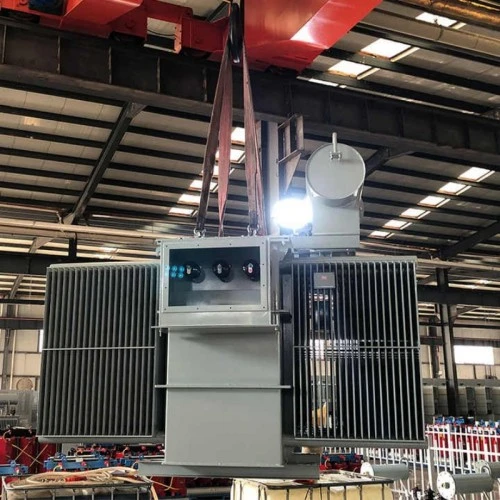

Dvouvinutý jednofázový olejový transformátor ONAN

Dvouvinutý jednofázový transformátor ONAN ponořený do oleje představuje vrchol konvenční, ale vysoce spolehlivé technologie přeměny energie. NaLugao Power Co., Ltd.,chápeme, že páteř každé elektrické distribuční sítě spočívá v robustnosti jejích transformátorů. Tento model je speciálně navržen tak, aby snižoval nebo zvyšoval napětí mezi dvěma odlišnými elektrickými obvody pomocí konfigurace primárního a sekundárního vinutí, oddělených vysoce propustným jádrem z křemíkové oceli.

Označení „ONAN“ (Oil Natural Air Natural) znamená, že tato jednotka spoléhá na proces přirozené konvekce. Izolační olej při zahřívání přirozeně cirkuluje a přenáší tepelnou energii do stěn nádrže, která se pak rozptýlí do okolního vzduchu. To eliminuje potřebu externích chladicích ventilátorů nebo čerpadel, výsledkem je transformátor, který je nejen tichý, ale také výrazně méně náchylný k mechanickému selhání.

Na rozdíl od autotransformátorů poskytuje náš dvouvinutý jednofázový transformátor ONAN ponořený do oleje úplnou elektrickou izolaci mezi primární a sekundární stranou. Tato galvanická izolace je kritická pro bezpečnost, účinně filtruje harmonické a chrání citlivá následná zařízení před přechodnými rázy. Ať už se používá pro vysokonapěťové přenosové rozvodny nebo jako vstupní transformátor do komerčních komplexů, tato jednotka zaručuje výjimečnou odolnost proti zkratu a tepelný výkon.

Parametr produktu (specifikace)

Lugao Power Co., Ltd. vyrábí tyto jednotky s vysokým stupněm přizpůsobení pro splnění specifických požadavků na rozvodnou síť. Níže jsou uvedeny standardní technické specifikace:

Vlastnosti a aplikace produktu

Otázka: Proč zvolit design se dvěma vinutími před autotransformátorem?

1. Poskytuje fyzickou a elektrickou izolaci mezi VN a NN obvody.

2. Zabraňuje přenosu přepětí (např. blesku) na sekundární stranu.

3. Nezbytné pro bezpečnost v obytných, průmyslových a zdravotnických zařízeních.

4. Nabízí lepší regulaci napětí při kolísavém zatížení.

Otázka: Proč používat chlazení ONAN místo nuceného chlazení?

1. Žádné pohyblivé části (žádné ventilátory, žádná čerpadla) – nulové riziko selhání pomocného systému.

2. Ideální pro vzdálená místa s omezeným přístupem k údržbě.

3. Tichý provoz - vhodný pro prostředí citlivá na hluk.

4. Životnost často přesahuje 25 let s minimálním zásahem.

Otázka: Jak Lugao Power zajišťuje kvalitu jádra a vinutí?

1. Používá silikonovou ocel CRGO se stupňovitou konstrukcí jádra.

2. Snižuje ztráty naprázdno o téměř 20 % v porovnání se standardními skládanými jádry.

3. Vinutí z vysoce vodivé mědi nebo hliníku, rovnoměrně vinuté.

4. Každá jednotka se před opuštěním továrny podrobuje tepelným zkouškám a testům indukovaného přepětí.

Specifické aplikační scénáře

1. Venkovská komunální distribuce: Rozšíření elektrického vedení na zemědělská čerpadla a vzdálené farmy.

2. Železniční signalizace: Poskytování spolehlivého napájení pro traťová zařízení.

3. Obytné komplexy: Snížení vysokého napětí na 120V/240V pro rodinné domy nebo služby ve výškových budovách.

4. Průmyslové osvětlení: Napájení vysoce výkonných průmyslových osvětlovacích sítí.

5. Integrace obnovitelných zdrojů: Spojení se solárními invertory pro napájení izolovaných jednofázových zátěží.

Podrobnosti o výrobě

1. Konstrukce jádra a vinutí

Srdce dvou vinutí jednofázového transformátoru ONAN ponořeného do oleje spočívá v jeho jádru. Lugao Power využívá přesně řezané, pokosové jádro vyrobené z vysoce propustné CRGO oceli. Tato konstrukce minimalizuje vzduchovou mezeru, výrazně snižuje magnetizační proud a hluk. Vinutí jsou umístěna soustředně – vinutí NN je umístěno blíže k jádru, přičemž vinutí VN je omotané kolem něj. Toto uspořádání optimalizuje elektromagnetickou vazbu a mechanickou pevnost.

2. Izolace a nádrž

Používáme vysoce kvalitní transformátorový olej (minerální olej nebo přírodní ester na vyžádání), který funguje jako dielektrický izolant i jako chladicí médium. Nádrž je vyrobena z vysoce odolné oceli, potažená pětistupňovým procesem povrchové úpravy: odmaštění, fosfátování, základní nátěr, mezinátěr a finální vrchní nátěr UV odolnou barvou. To zajišťuje odolnost proti korozi v pobřežním nebo vlhkém prostředí.

3. Zajištění kvality a certifikace

Každá jednotka je vyrobena v souladu s normami ISO 9001:2015. Naše testovací protokoly zahrnují:

1. Rutinní testy: Měření odporu vinutí, test poměru napětí, měření ztrát naprázdno a proudu, zkratové impedance a dielektrické testy.

2. Typové zkoušky: Zkouška nárůstu teploty, zkouška bleskovým impulsem (LI) a zkouška odolnosti proti zkratu.

3. Jsme držiteli certifikací, které splňují globální normy, jako je IEC 60076 a ANSI/IEEE C57.12.00, což zajišťuje, že naše transformátory jsou akceptovány na mezinárodních trzích.

Proč zvolit Lugao Power? (Porovnání konkurentů)

Při nákupu dvouvinutí jednofázového transformátoru ONAN ponořeného do oleje je trh přesycen levnými možnostmi, které snižují kvalitu materiálu. Zde je důvod, proč se společnost Lugao Power Co., Ltd.

Náš závazek: Neprodáváme pouze transformátory; poskytujeme technická řešení. Náš technický tým pomáhá s výpočty impedance, konfiguracemi přepínačů odboček a pokyny k instalaci. S Lugao Power získáte dvouvinutý jednofázový transformátor ONAN ponořený do oleje, který trvale přináší nižší celkové náklady na vlastnictví (TCO) díky sníženým nárokům na údržbu a vyšší energetické účinnosti.

Případová studie aplikace: Projekt elektrifikace venkova

Ve 2. čtvrtletí roku 2024 čelila komunální společnost v jihovýchodní Asii častým poruchám dovážených suchých transformátorů v důsledku přepětí bleskem. Přešli na jednofázové transformátorové ONAN transformátorové jednotky Lugao Power se dvěma vinutími (50 kVA, 11 kV/230 V).

Výsledky:

1. Snížená poruchovost: 0% poruchovost během dvou monzunových období.

2. Tepelný výkon: Chlazení ONAN udržovalo teploty vinutí o 15 °C nižší než předchozí jednotky při zatížení 90 %.

3. Údržba: Společnost hlásila nulové zásahy údržby kvůli robustnímu systému konzervace oleje.

Balení a doprava

Lugao Power chápe, že logistika může být stejně důležitá jako výroba, a zajišťuje, že každý dvouvinutý jednofázový transformátor ONAN ponořený do oleje je zabalen pro globální přepravu.

Balení: Jednotky jsou dodávány naplněné vysoce kvalitním izolačním olejem. Pro export používáme dřevěné bedny (certifikované ISPM 15) nebo ocelové rámy s ochranným obalem. Svodiče přepětí a průchodky jsou baleny samostatně v pěně absorbující nárazy, aby se zabránilo poškození při přepravě.

Dokumentace: Každá zásilka obsahuje obsáhlou příručku, zkušební zprávy a instalační schémata.

Dodací lhůta: Standardní jednotky jsou k dispozici do 20-25 pracovních dnů. Vlastní objednávky vyžadují 30--35 dní.

Přístav nakládky: Ningbo.

Často kladené otázky (FAQ)

Q1: Lze tento transformátor používat venku při extrémních teplotách?

A: Rozhodně. Chladicí systém ONAN je navržen tak, aby zvládal okolní teploty v rozmezí -25°C až +50°C. Pro extrémní prostředí (poušť nebo Arktida) může Lugao Power odpovídajícím způsobem upravit objem oleje a konstrukci chladiče nádrže. Robustní povlak nádrže zajišťuje odolnost proti UV záření a vlhkosti, díky čemuž je jednofázový transformátor ONAN se dvěma vinutími ponořený do oleje ideální pro montáž na sloup nebo venkovní instalace na úrovni země.

Q2: Jaká je typická životnost tohoto transformátoru?

Odpověď: Při správné instalaci a pravidelném testování oleje je provozní životnost obvykle 25 až 30 let. Jádro a vinutí jsou navrženy s tepelnou třídou, která umožňuje 30letou životnost izolace za podmínek jmenovitého zatížení. Lugao Power nabízí standardní 5letou výrobní záruku s dostupnými prodlouženými servisními smlouvami.

Q3: Poskytujete přepínače odboček pro regulaci napětí?

A: Ano. V závislosti na aplikaci nabízíme jak přepínače odboček mimo okruh (OCTC), tak přepínače odboček se zátěží (OLTC). Pro standardní distribuci integrujeme odbočky bez napětí (+/- 2,5 % nebo 5 %), abychom se přizpůsobili kolísání sítě. Pokud si zakoupíte dvouvinutý jednofázový olejový ponořený transformátor ONAN pro citlivá průmyslová zařízení vyžadující konstantní napětí, můžeme nainstalovat systém OLTC.

Q5: Jaký je rozdíl mezi standardním transformátorem a variantou "Heavy Duty", kterou nabízíte?

Odpověď: Naše standardní jednotky jsou postaveny pro komerční a běžné obytné prostory. Naše "Heavy Duty" variantaDvouvinutý jednofázový olejový transformátor ONANse vyznačuje zvýšeným měděným průřezem, zesíleným třmenem jádra a izolačním olejem vyšší třídy (Natural Ester), aby odolal cyklickému přetížení až o 150 % po krátkou dobu. To je ideální pro svařovací aplikace, důlní zařízení nebo zemědělské zátěže, kde jsou startovací proudy vysoké.

Kontaktujte Lugao Power Co., Ltd

Zajistěte kontinuitu vaší elektrické sítě. Vyberte si odolnost, účinnost a bezpečnost našeho dvouvinutí jednofázového transformátoru ONAN ponořeného do oleje. Pro cenovou nabídku, technické výkresy nebo slevy na hromadné objednávky použijte prosím níže uvedený poptávkový formulář.
