Proč je kontrola částečného vypouštění kritická u skříňové transformátorové rozvodny?

V kompaktní rozvodně skříňového typu instalované v obytné oblasti je někdy v blízkosti vysokonapěťového prostoru slyšet slabé praskání. Většina kolemjdoucích by si toho nevšimla. Ale pro vyškoleného technika údržby je tento zvuk varováním: částečné vybití. Částečný výboj je lokalizovaný elektrický výboj, který zcela nepřemosťuje izolaci mezi vodiči. Je to příznak degradace izolace, a pokud se nekontroluje, bude postupně erodovat izolaci, dokud nedojde k úplnému rozpadu. V askříňová trafostanice, kde je zařízení uzavřeno v kompaktním utěsněném krytu, je částečné vybití zvláště nebezpečné. Omezený prostor ztěžuje kontrolu a následky poruchy jsou vážné: požár, výbuch a výpadek proudu pro celé čtvrti.

Tento článek vysvětlí, proč je kontrola částečného vybíjení kritická v rozvodnách skříňového typu. Budeme zkoumat příčiny částečného vybití, podmínky, které dělají skříňové rozvodny zvláště zranitelné, metody používané k detekci a monitorování částečného vybití a konstrukční a výrobní postupy, které tomu brání. Poskytneme také podrobné specifikace pro naše produkty krabicových transformátorových rozvoden z naší továrny na adreseLugao Power Co., Ltd.,zvýraznění vlastností, které zajišťují spolehlivý izolační výkon. Tento článek vám poskytne technické znalosti, které potřebujete k pochopení a řešení problému částečného vypouštění v prostředí kompaktních rozvoden, ať už jste inženýr energetických služeb, správce zařízení nebo specialista na nákup.

Obsah

• 1. Co je částečný výboj a proč k němu dochází?
• 2. Proč jsou skříňové transformátorové rozvodny zvláště zranitelné?
• 3. Jaké jsou důsledky nekontrolovaného částečného výboje?
• 4. Jak se detekuje a monitoruje částečný výboj?
• 5. Jaké konstrukční a výrobní postupy zabraňují částečnému vybití?
• 6. Jaké jsou klíčové specifikace naší krabicové transformátorové rozvodny?
• 7. Často kladené otázky (FAQ)
• 8. Závěr

1. Co je částečný výboj a proč k němu dochází?

Částečný výboj je lokalizovaný elektrický výboj, který se vyskytuje v izolačním systému, ale zcela nepřemosťuje mezeru mezi dvěma vodiči. Jedná se o částečné porušení izolace, ke kterému dochází v místě oslabení. Výboj je typicky malá jiskra nebo série jisker, které se vyskytují v dutině, prasklině nebo podél povrchu v izolaci. Částečný výboj se může objevit v pevné izolaci, v kapalné izolaci nebo v plynové izolaci. Je příznakem vady nebo koncentrace napětí v izolačním systému. Samotný výboj nezpůsobí okamžitě poruchu, ale vytváří teplo, chemické vedlejší produkty a mechanickou erozi, které postupně degradují izolaci. V průběhu času izolace slábne až do bodu, kdy dojde k úplnému rozpadu.

Příčiny částečného výboje lze seskupit do tří kategorií: vady izolačního materiálu, vady výrobního procesu a vady vznikající během provozu. Vady v izolačním materiálu zahrnují dutiny, nečistoty a nesrovnalosti v dielektrických vlastnostech. Mezi vady ve výrobním procesu patří špatná impregnace, neúplné vytvrzení a poškození během montáže. Mezi vady, které se vyvinou během provozu, patří tepelné stárnutí, mechanické namáhání a pronikání vlhkosti. V rozvodně skříňového typu se mohou vyskytnout všechny tři kategorie závad. Kompaktní design, utěsněné pouzdro a vysoké elektrické namáhání na malém prostoru vytvářejí podmínky příznivé pro částečné vybití. Níže uvedená tabulka shrnuje běžné příčiny částečného výboje a podmínky, které jej podporují.

Ve společnosti Lugao Power Co., Ltd. rozumíme příčinám částečného vybití a navrhujeme naše produkty skříňových transformátorových rozvoden tak, aby riziko bylo minimalizováno. Používáme vysoce kvalitní izolační materiály, dodržujeme přísné výrobní procesy a testujeme každou jednotku na částečné vybití, než opustí naši továrnu.

2. Proč jsou skříňové transformátorové rozvodny zvláště zranitelné?

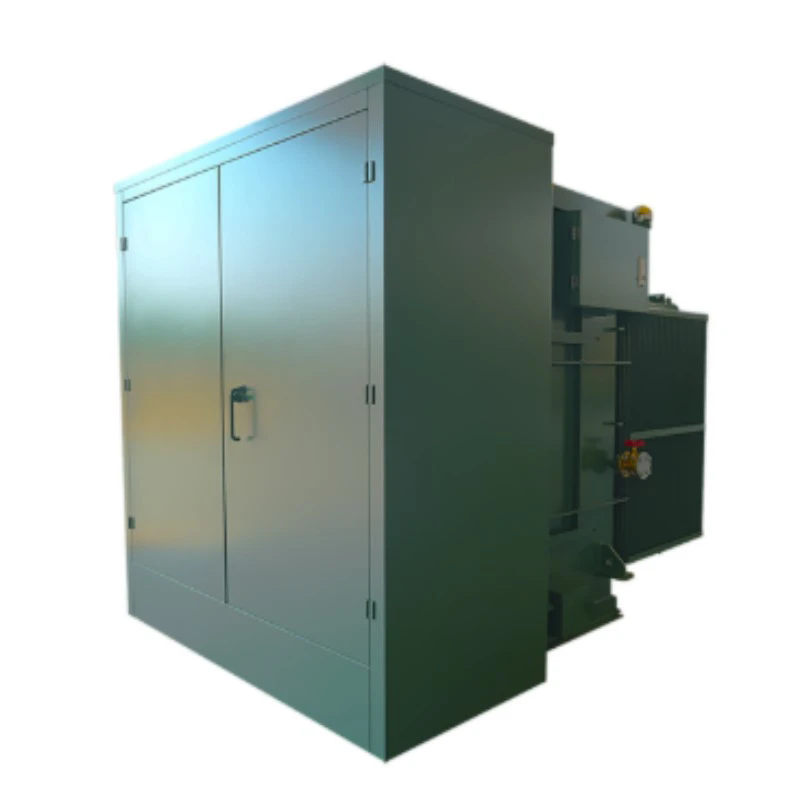

Transformátorové rozvodny skříňového typu jsou kompaktní, prefabrikované jednotky, ve kterých je umístěn transformátor, vysokonapěťový rozváděč, nízkonapěťová distribuční zařízení a řídicí systémy v jediném krytu. Jsou široce používány v obytných oblastech, komerčních budovách a průmyslových parcích, protože jsou kompaktní, snadno se instalují a jsou esteticky nenápadné. Jejich kompaktní design a utěsněná konstrukce však vytvářejí specifické výzvy pro kontrolu částečného vybíjení. Prvním problémem je vysoké elektrické namáhání. V kompaktní rozvodně jsou vzdálenosti mezi vodiči a uzemněnými částmi zmenšeny, což zvyšuje intenzitu elektrického pole. Vyšší intenzita elektrického pole zvyšuje pravděpodobnost částečného výboje, zejména v místech geometrické diskontinuity, jako jsou ostré hrany, rohy a výčnělky. Druhým problémem je omezené prostředí. Utěsněný kryt zachycuje teplo a vlhkost, což může urychlit stárnutí izolace a podporovat částečné vybíjení. Třetí výzvou je obtížnost kontroly a údržby. Protože je zařízení uzavřené, je obtížné vizuálně zkontrolovat izolaci, zda nevykazuje známky degradace. To znamená, že částečné vybití může zůstat po dlouhou dobu nezjištěno, což vede k neočekávaným poruchám.

Níže uvedená tabulka shrnuje konkrétní zranitelnosti skříňových transformátorových stanic ve srovnání s konvenčními venkovními rozvodnami.

V naší továrně řešíme tyto zranitelnosti pečlivým návrhem. Používáme optimalizovanou distribuci elektrického pole, efektivní tepelný management a robustní kontrolu vlhkosti, abychom minimalizovali riziko částečného vybití. Do našich rozvoden také integrujeme systémy monitorování částečných výbojů, abychom zajistili včasné varování před degradací izolace.

3. Jaké jsou důsledky nekontrolovaného částečného výboje?

Důsledky nekontrolovaného částečného vybití v rozvodně skříňového typu mohou být vážné. Částečný výboj je progresivní jev. Začíná jako malý, lokalizovaný výboj a postupně narušuje izolaci. Eroze vytváří vodivou cestu, která nakonec vede k úplnému rozpadu, známému jako flashover. Přeskok v trafostanici může způsobit výbuch, požár a úplnou ztrátu zařízení. Důsledky přesahují samotnou rozvodnu. Porucha může způsobit výpadek proudu v celé oblasti obsluhované rozvodnou, což má dopad na domácnosti, podniky a kritickou infrastrukturu. Náklady na opravu nebo výměnu mohou být značné a náklady na ztrátu příjmů a produktivity mohou být ještě vyšší. Níže uvedená tabulka shrnuje progresi částečného výboje a důsledky v každé fázi.

Ve společnosti Lugao Power Co., Ltd. bereme hrozbu částečného vybití vážně. Naše produkty skříňových transformátorových rozvoden jsou navrženy a testovány tak, aby minimalizovaly riziko částečného vybití a poskytovaly spolehlivý výkon po celou dobu své životnosti. Nabízíme také systémy monitorování částečných výbojů, které poskytují včasné varování před degradací izolace, což umožňuje naplánovat údržbu ještě před tím, než dojde k poruše.

4. Jak se detekuje a monitoruje částečný výboj?

Částečný výboj lze detekovat pomocí různých metod, z nichž každá má své výhody a omezení. Nejběžnějšími metodami jsou elektrická detekce, akustická detekce a chemická detekce. Elektrická detekce měří vysokofrekvenční proudové impulsy, které jsou generovány částečným výbojem. Tato metoda je vysoce citlivá a dokáže detekovat velmi malé výboje. Obvykle se používá pro online monitorování, kde jsou senzory trvale instalovány na zařízení. Akustická detekce využívá ultrazvukové senzory k detekci zvukových vln generovaných částečným výbojem. Tato metoda je užitečná pro lokalizaci zdroje výboje. Chemická detekce analyzuje vedlejší produkty částečného výboje, jako je ozón nebo oxidy dusíku, v plynu obklopujícím zařízení. Tato metoda je méně citlivá, ale může poskytnout jednoduchou indikaci aktivity výboje. Níže uvedená tabulka porovnává různé metody detekce.

V naší továrně používáme metody elektrické detekce k testování našich produktů krabicových transformátorových rozvoden během výroby. Nabízíme také volitelné online monitorovací systémy, které lze integrovat do rozvodny a zajistit tak nepřetržité monitorování částečného vypouštění. Tyto systémy používají HFCT senzory k detekci aktivity výboje a poskytují alarm, pokud hladina překročí přednastavenou prahovou hodnotu. To umožňuje obsluze provést nápravná opatření dříve, než dojde k poruše.

5. Jaké konstrukční a výrobní postupy zabraňují částečnému vybití?

Zabránění částečnému vybití v transformátorové rozvodně skříňového typu vyžaduje kombinaci pečlivého designu, vysoce kvalitních materiálů a přísných výrobních procesů. Konstrukce musí zajistit, aby elektrické pole bylo rovnoměrně rozloženo a aby zde nebyla žádná místa s vysokým napětím. Toho je dosaženo použitím zaoblených vodičů, vyhýbáním se ostrým hranám a zachováním odpovídajících vůlí. Izolační materiály musí být bez dutin a nečistot. Výrobní proces musí zajistit správnou impregnaci a vytvrzení izolace. Níže uvedená tabulka shrnuje klíčové konstrukční a výrobní postupy, které zabraňují částečnému vybití.

V naší továrně zavádíme všechny tyto postupy při výrobě našich produktů krabicových transformátorových rozvoden. Pro naše epoxidové komponenty používáme vakuové lití, abychom odstranili dutiny a zajistili homogenní izolační strukturu. Kontrolujeme vlhkost v našem výrobním prostoru, abychom zabránili zachycení vlhkosti v izolaci. A každou rozvodnu testujeme na částečné vybití, než opustí naši továrnu. Naše testování probíhá v souladu s IEC 62271-200 a dalšími relevantními normami a ke každé jednotce poskytujeme zkušební protokoly.

6. Jaké jsou klíčové specifikace naší krabicové transformátorové rozvodny?

Následující tabulka uvádí klíčové specifikace pro naše produkty krabicových transformátorových rozvoden. Tyto specifikace jsou navrženy tak, aby zajistily spolehlivý výkon a minimální riziko částečného vybití v nejnáročnějších aplikacích.

Ve společnosti Lugao Power Co., Ltd. vyrábíme produkty krabicových transformátorových rozvoden, které splňují tyto a další specifikace. Můžeme přizpůsobit rozvodnu tak, aby vyhovovala specifickým požadavkům projektu, včetně speciálních napětí, speciálních úrovní ochrany a speciálních monitorovacích systémů. Naše továrna má odborné znalosti a vybavení pro výrobu vysoce kvalitních rozvoden pro nejnáročnější aplikace.

7. Často kladené otázky (FAQ)

Otázka 1: Jaká je přijatelná úroveň částečného vybití pro skříňovou transformátorovou stanici?

Odpověď: Přijatelná úroveň částečného vybití závisí na napěťové třídě a příslušných normách. Pro rozvodnu skříňového typu 12 kV je typický požadavek menší než 5 pC při 1,1násobku jmenovitého napětí. Pro vyšší napětí může být požadavek nižší než 10 pC. Ve společnosti Lugao Power Co., Ltd. jsou naše rozvodny testovány, aby splňovaly nebo překračovaly tyto požadavky, a ke každé jednotce poskytujeme zkušební protokoly.

Otázka 2: Jak často by se mělo provádět testování částečného vybití?

Odpověď: Testování částečného vybití by mělo být prováděno během výroby, během uvádění do provozu a pravidelně během provozu. Pro online monitorování se u kritických rozvoden doporučuje nepřetržité monitorování. Pro pravidelné testování doporučujeme pro většinu aplikací každoroční test. Frekvenci lze zvýšit u starších rozvoden nebo u rozvoden s historií problémů s částečným vypouštěním.

Otázka 3: Co způsobuje částečné vybití v transformovně skříňového typu?

Odpověď: Částečný výboj je způsoben defekty v izolačním systému, jako jsou dutiny, nečistoty nebo poškození. Tyto vady se mohou objevit během výroby nebo se mohou vyvinout během provozu v důsledku tepelného stárnutí, mechanického namáhání nebo pronikání vlhkosti. Kompaktní design a utěsněný kryt skříňové rozvodny může zvýšit riziko částečného vybití zvýšením elektrického namáhání a zachycením vlhkosti.

Otázka 4: Lze opravit částečné vybití nebo je třeba vyměnit rozvodnu?

Odpověď: V některých případech lze částečný výboj opravit výměnou dotčené izolační součásti. Pokud však výboj způsobil významnou degradaci, může být nutné vyměnit celou rozvodnu. Nejlepším přístupem je detekovat částečný výboj včas, dříve než dojde k významnému poškození, a přijmout nápravná opatření. V naší továrně nabízíme služby oprav a výměny našich produktů krabicových transformátorových rozvoden.

Otázka 5: Jaký je rozdíl mezi částečným výbojem a korónovým výbojem?

Odpověď: Částečný výboj a korónový výboj jsou příbuzné jevy. Korónový výboj je druh částečného výboje, který se vyskytuje na povrchu vodiče v plynu nebo kapalině. Vyznačuje se viditelnou září a syčivým zvukem. Částečný výboj je širší pojem, který zahrnuje korónový výboj i výboj, který se vyskytuje v dutinách nebo podél povrchů v pevné izolaci. V kontextu skříňové transformovny je částečný výboj relevantnějším termínem, protože zahrnuje výboj v pevné izolaci, což je primární problém.

8. Závěr

Řízení částečného vybíjení je u skříňových transformátorových rozvoden kritické, protože kompaktní konstrukce a utěsněné pouzdro vytvářejí podmínky příznivé pro degradaci izolace. Nekontrolované částečné vybití může vést k úplné poruše, což může způsobit požár, výbuch a výpadky proudu. Prevence částečného vybití vyžaduje kombinaci pečlivého designu, vysoce kvalitních materiálů a přísných výrobních procesů. Vyžaduje také účinnou detekci a monitorování k identifikaci časných známek degradace a přijetí nápravných opatření, než dojde k poruše. Ve společnosti Lugao Power Co., Ltd. se naše továrna zavázala vyrábět produkty krabicových transformátorových rozvoden, které splňují nejvyšší standardy spolehlivosti izolace. Používáme vakuově litou epoxidovou izolaci, optimalizovaný návrh elektrického pole a přísné testování částečného výboje, abychom zajistili, že naše rozvodny budou poskytovat spolehlivý výkon po celou dobu své životnosti.

Ať už navrhujete novou rozvodnu, modernizujete stávající nebo hledáte spolehlivého partnera pro svůj další projekt, zveme vás, abyste se obrátili na náš technický tým a probrali vaše požadavky. Můžeme poskytnout podrobné specifikace produktu, zprávy o testech částečného vybití a aplikační podporu. Náš závazek ke kvalitě a spokojenosti zákazníků z nás udělal důvěryhodného partnera pro projekty distribuce energie po celém světě.

Kontaktujte Lugao Power Co.,Ltd. dnesprodiskutujte vaše požadavky na krabicovou transformátorovou rozvodnu a zjistěte, jak mohou naše produkty zajistit spolehlivý provoz bez částečného vybíjení pro váš rozvodný systém energie.
