Typ výsuvu GCS Nízkonapěťový panelový rozváděč

Nízkonapěťový panelový rozváděč GCS s výsuvným typem je pokročilá uzavřená sestava rozváděče pečlivě navržená pro příjem energie, distribuci a inteligentní řízení motoru v třífázových střídavých průmyslových systémech pracujících při jmenovitém napětí až 400 V (s izolačními hodnotami dosahujícími 1 000 V) a jmenovitých proudech horizontální hlavní přípojnice až 4 000 A. Tento nízkonapěťový panelový rozváděč typu GCS jako hlavní páteř moderních nízkonapěťových distribučních center integruje komplexní sadu primárních a sekundárních komponentů – včetně vzduchových jističů (ACB), jističů (MCCB), stykačů, tepelných nadproudových relé, programovatelných logických ovladačů (PLC) a multifunkčních digitálních měřičů – do modulárních standardizovaných, plně výměnných jednotek zásuvek.

Parametr produktu (specifikace)

Níže je uvedena tabulka technických specifikací pro standardní nízkonapěťový panelový rozváděč GCS s výsuvem.

Jmenovitá frekvence 50 Hz / 60 Hz Použitelné normy IEC 61439-1/2, GB/T 7251 Instalace Vnitřní, stojací Pozice zásuvky Pozice připojené, zkušební, odpojené a vytažené Vstup pro kabel Horní nebo spodní vstup pro kabel Přípojnice Materiál měď nebo hliník podle konfigurace projektu Teplota okolí -5°C, 0°C až +400m dle projektu standardní, vyšší nadmořská výška je k dispozici po potvrzení návrhu.

Vlastnosti a aplikace produktu

Q1: Jaké jsou výjimečné funkční vlastnosti tohoto nízkonapěťového panelového rozvaděče s výsuvným typem GCS?

Odpověď: Nízkonapěťový panelový rozváděč typu GCS s výsuvem se vyznačuje vysokou zaměnitelností a bezpečností. Funkční zásuvky se stejným výkonem jsou zcela zaměnitelné, což eliminuje chyby v zapojení při nouzových výměnách. Vyznačuje se také přesným mechanickým blokovacím mechanismem, který přísně vynucuje sekvenční řazení „Off-Position-Test-On“, čímž brání operátorům připojovat nebo odpojovat obvody pod zátěží. Pokročilá konstrukce ventilace navíc zajišťuje efektivní odvod tepla pro vysokoproudé obvody.

Q2: Které scénáře jsou pro tento rozváděč nejvhodnější?

Odpověď: Tento nízkonapěťový panelový rozváděč typu GCS s výsuvem se ideálně hodí pro sektory vyžadující nepřetržité napájení a rychlé zotavení z poruchy. Typické aplikace zahrnují petrochemické rafinérie (pro řízení čerpadel a kompresorů), velké výrobní závody (automatizované výrobní linky), pomocné systémy elektráren, městskou železniční dopravu a komerční věžové rozvodny. Jeho výsuvný design z něj dělá preferovanou volbu pro všechna kritická prostředí, kde je třeba minimalizovat prostoje.

Podrobnosti o výrobě

1. Výroba rámu skříně – precizní konstrukce

Kryt nízkonapěťového panelového rozváděče Lugao Power s výsuvným typem GCS začíná vysoce kvalitními ocelovými plechy válcovanými za studena, vybranými pro svou vynikající rovinnost a strukturální integritu. Všechny ocelové panely jsou zpracovány prostřednictvím importovaných CNC věžových děrovacích a ohýbacích center, čímž je dosaženo přesnosti úhlu ohybu v rozmezí ±0,5° a přesnosti polohy otvoru v rozmezí ±0,1 mm. Po vytvarování je rám podroben vícestupňové povrchové úpravě: odmaštění, moření kyselinou, fosfátování a elektrostatické epoxidové práškové lakování, poté vypalování při 180–200 °C za vzniku tvrdého, korozi odolného povrchu. Sestavená skříň dosahuje krytí IP30 až IP40 a účinně chrání vnitřní komponenty před prachem, vlhkostí a náhodným kontaktem.

2. Systém přípojnic – vysoce vodivé měděné jádro

Všechny hlavní, vertikální a odbočné přípojnice jsou vyrobeny z elektrolytické mědi o čistotě 99,95 % (třída T2), která zajišťuje vodivost ≥ 98 % IACS. Povrchy přípojnic jsou ošetřeny více vrstvami – buď pocínované, postříbřené, nebo pokryté vysokonapěťovým tepelně smrštitelným izolačním pouzdrem – aby se zabránilo oxidaci a zlepšil se odvod tepla. Každý přípojnicový spoj je utažen kalibrovanými momentovými nástroji a označen pro sledovatelnost, čímž se eliminují místní horká místa, která by mohla ohrozit dlouhodobou spolehlivost.

3. Montáž zásuvky – „Tříprůchodový“ postup ladění

Každá výsuvná funkční jednotka prochází naším exkluzivním tříprůchodovým posuvným laděním:

1: Vodicí lišty jsou ručně namontovány a nastaveny pro počáteční vyrovnání.

2: Zásuvka se vkládá a vytahuje bez zatížení, aby se ověřila mechanická hladkost a záběr západky.

3: Při testování elektrické kontinuity je zásuvka několikrát cyklována při monitorování primárního a sekundárního zásuvného kontaktního odporu. Schváleny jsou pouze jednotky splňující naši prahovou hodnotu pro bezproblémový provoz.

Tento přísný postup zajišťuje, že každá zásuvka bez námahy klouže a udržuje dokonalý elektrický kontakt v celém svém rozsahu pojezdu.

4. Konkurenční výhody – užší tolerance a vynikající kontakty

Ve srovnání se standardními tržními alternativami jsou výrobní výhody Lugao Power hmatatelné a měřitelné:

Kontrola tolerance vodicí kolejnice: Mechanismus zásuvek udržujeme na ±0,5 mm (běžná v průmyslu je ≥±1,0 mm). Tato přísnější tolerance zabraňuje vibracím nebo prohýbání zásuvky během provozu, čímž přímo eliminuje hlavní příčinu opotřebení primárního kontaktu a přehřívání.

Postříbřené primární konektory: Všechny zásuvné kontakty jsou vyrobeny ze slitiny mědi a opatřeny postříbřenou vrstvou o tloušťce ≥6μm. Nižší kontaktní odpor stříbra a vynikající antioxidační vlastnosti výrazně snižují ztráty energie v připojovacích bodech a zvyšují dlouhodobou tepelnou stabilitu a energetickou účinnost celého nízkonapěťového panelového rozváděče typu GCS s výsuvem.

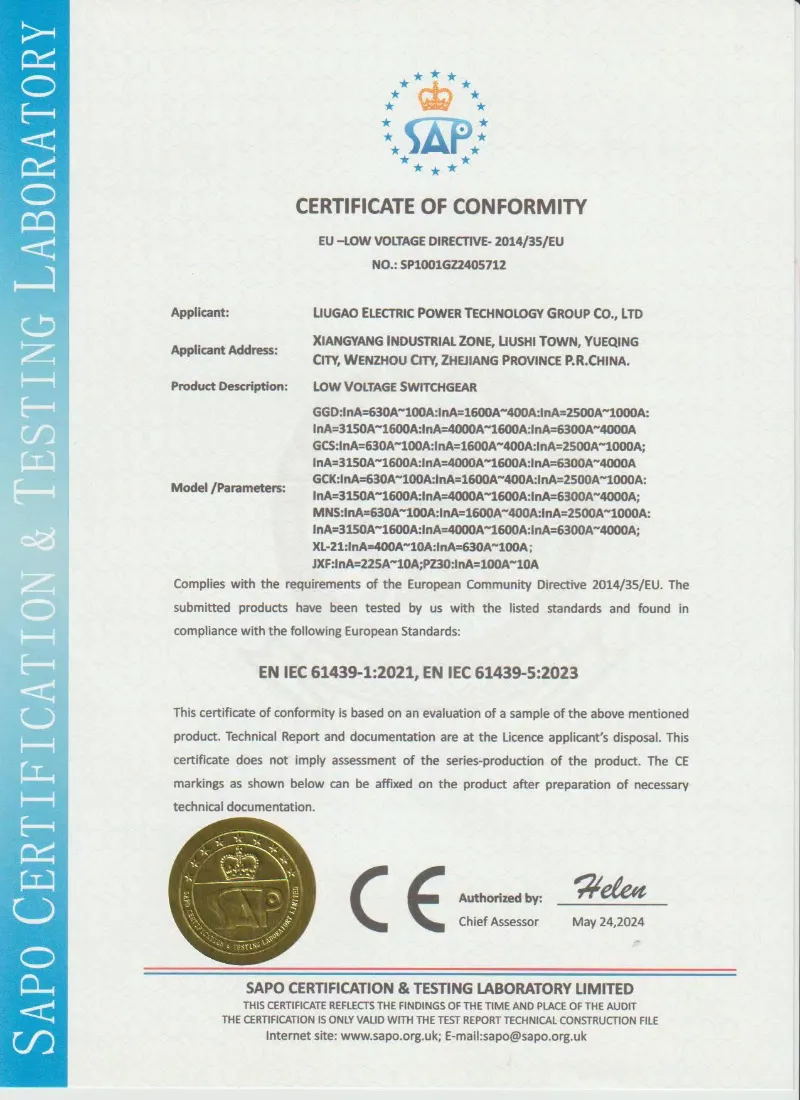

Certifikace a zajištění kvality

Lugao vyrábí nízkonapěťové rozváděče výsuvného typu GCS podle projektových technických požadavků a příslušných norem pro nízkonapěťové rozváděče, jako jsou IEC 61439-1/2 a GB/T 7251. Před odesláním mohou být poskytnuty zprávy o rutinní kontrole a testech v souladu s potvrzenou technickou dohodou.

• Návrh a testování na základě IEC 61439-1/2
• Výroba a kontrola na základě GB/T 7251
• Test odolnosti napájecí frekvence
• Test izolačního odporu
• Zkouška mechanického provozu zásuvkových jednotek
• Kontrola funkce blokování
• Sekundární elektroinstalace a funkční zkouška provozu
• Kontrola krouticího momentu připojení přípojnice
• Zpráva o rutinním testu před odesláním
• Fotografie z tovární prohlídky jsou k dispozici na vyžádání



Balení, doprava a poprodejní servis

Balení a doprava:

Každý nízkonapěťový panelový rozváděč GCS s výsuvem je nejprve zabalen do PE fólie, která odpuzuje vlhkost a prach, a poté je zapouzdřen do fumigovaných, odolných dřevěných beden vyztužených ocelovými pásy. Používáme vakuově uzavřené obaly pro citlivé elektronické součástky a plně zapouzdřené ochranné rohy, abychom zabránili poškození při přepravě. Standardní přeprava probíhá prostřednictvím kontejnerů 20GP/40HQ, přičemž zásilky jsou pojištěny předními světovými námořními pojišťovnami, aby byla vaše investice plně chráněna.




Poprodejní servis:

Lugao Power Co., Ltd. poskytuje komplexní 12měsíční záruku od data uvedení do provozu (nebo 18 měsíců od data dodání, podle toho, co nastane dříve). Naše služba zahrnuje nepřetržitou technickou podporu na horké lince, videonavádění na dálku a v případě potřeby servis od certifikovaných techniků na místě. V případě výpadků výkonu za běžných provozních podmínek poskytujeme opravu nebo výměnu dílů zdarma.




Otázky a odpovědi zákazníků

Otázka: Je nízkonapěťový panelový rozváděč GCS s výsuvem kompatibilní s mým stávajícím systémem sběrnic?

Odpověď: Ano, kompatibilita je přísně dodržována. Konfigurujeme připojovací stoupací příruby tohoto nízkonapěťového panelového rozvaděče typu GCS s výsuvem tak, aby dokonale ladily s vaším předřazeným transformátorem a výstupním rozhraním sběrnic. Během fáze technického potvrzení nám poskytněte výkresy rozmístění rozváděče na místě, abychom mohli přizpůsobit body připojení.




Otázka: Co se stane, když zásuvka během provozu selže? Mohu to opravit bez úplného vypnutí?

Odpověď: Právě rychlá výměna za provozu je její hlavní výhodou. Jednoduše přepnete jistič v tomto konkrétním prostoru do polohy „Vypnuto“, vytáhnete vadnou jednotku a zasunete náhradní jednotku s identickým hodnocením. Zbytek tohoto nízkonapěťového panelového rozvaděče typu GCS s výsuvem pokračuje v provozu a obnovuje napájení během několika minut.




Otázka: Jak zabráníte vzniku obloukových výbojů během údržby na komoře přípojnic?

A: Bezpečnost je prvořadá. Hlavní a vedlejší oddíl přípojnic jsou plně rozděleny na oddíly. Mezi komoru výsuvné jednotky a vertikální komoru přípojnic instalujeme obloukotěsné zábrany. Při přístupu k části přípojnic lze všechny sousední funkční jednotky bezpečně uzamknout v poloze "Odpojeno/Test".
