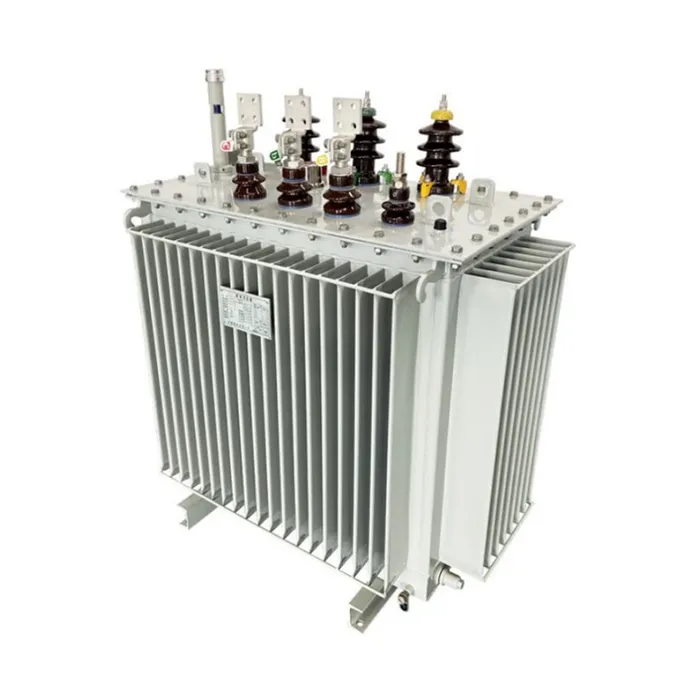

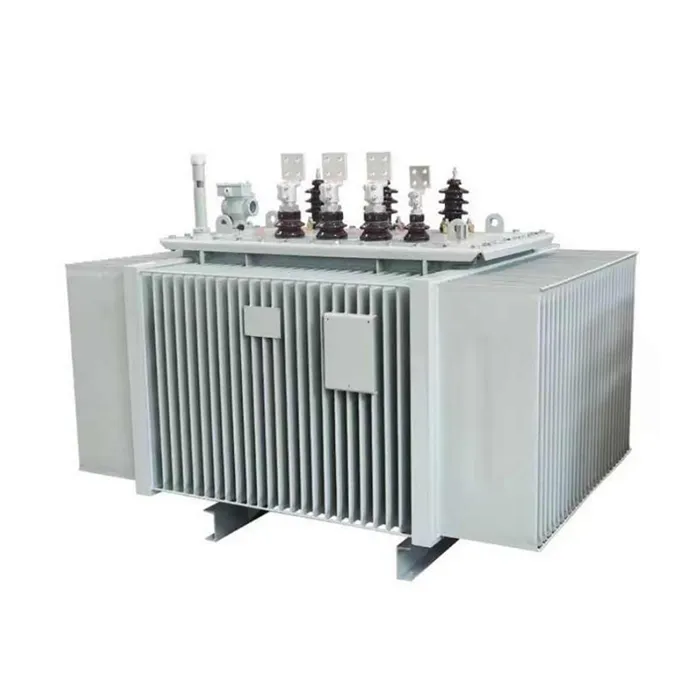

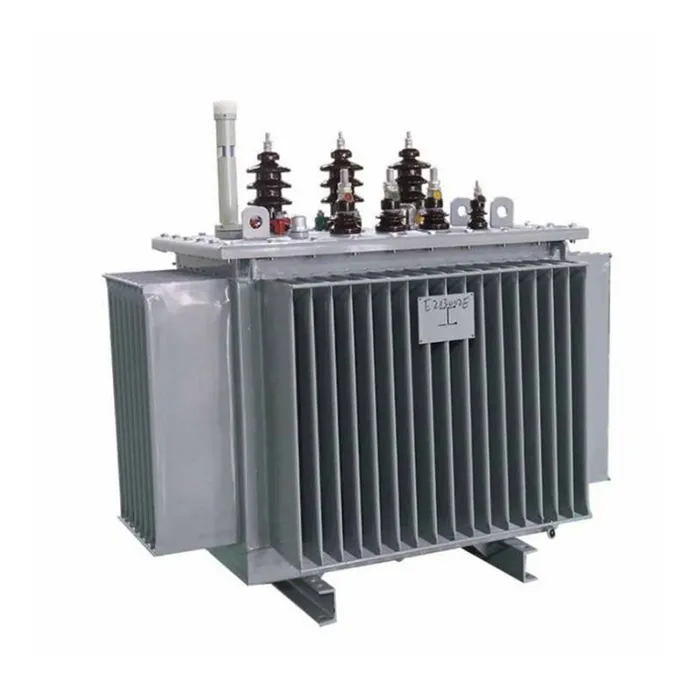

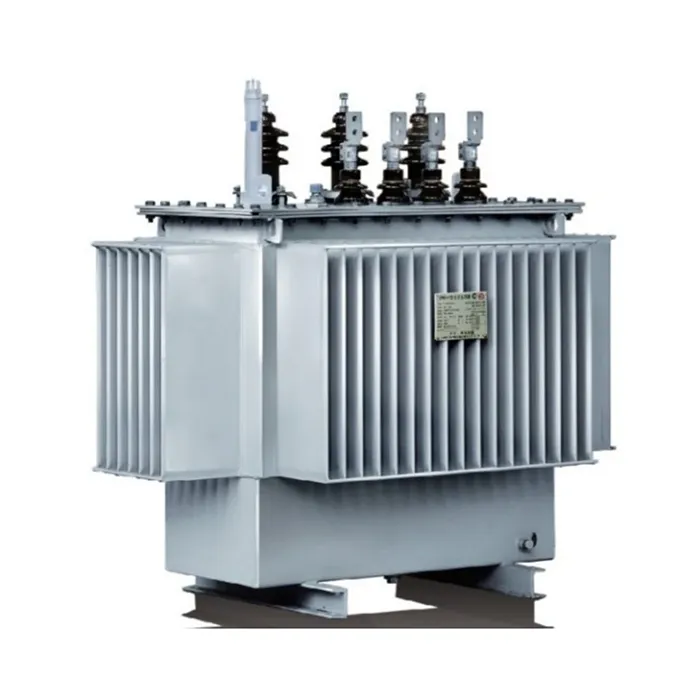

Dvouvinutí třífázový vysokonapěťový transformátor

Naše společnost je profesionálním výrobcem dvouvinutých třífázových vysokonapěťových transformátorů, které jsou navrženy tak, aby poskytovaly spolehlivý a účinný přenos energie pro vysokonapěťové sítě a aplikace na výrobu energie ve velkém měřítku. Naší hlavní výhodou jsou neflexibilní aplikační řešení, včetně více metod regulace napětí, jako jsou mimoobvodové přepínače odboček a přepínače odboček pod zatížením – umožňující úpravu napětí bez přerušení napájení za kolísajících podmínek sítě. Díky různým možnostem chlazení, jako je samochlazení ponořené do oleje, nucené chlazení vzduchem a nucená cirkulace oleje, se naše transformátory bez problémů přizpůsobí různým instalačním prostředím. Tyto produkty kombinují zjednodušenou konstrukci, stabilní provoz, silnou odolnost proti nárazu a přetížení a vysokou nákladovou efektivitu, díky čemuž jsou preferovanou volbou pro rozvodny, elektrárny a průmyslové energetické systémy.

Značka: Lugao Power Co., Ltd.
Certifikace: Zpráva o zkoušce ISO/CE/typu

Odeslat dotaz

Popis výrobku

Dvouvinutý třífázový vysokonapěťový transformátor výrobceSpolečnost Společnost Lugao Power Co., Ltd.je vysoce výkonný výkonový transformátor navržený speciálně pro vysokonapěťové přenosové a distribuční sítě. Na rozdíl od třívinutí se tento transformátor vyznačuje pouze vysokonapěťovými a nízkonapěťovými vinutími, což výrazně zjednodušuje konstrukci a zároveň zvyšuje provozní spolehlivost. Tato konstrukce snižuje místa selhání a zlepšuje odolnost proti poruchám, díky čemuž je zvláště vhodná pro aplikace navyšování generátorů a propojování sítí.

Transformátor, vyrobený s nízkoztrátovým jádrem z křemíkové oceli s orientovaným zrnem a vysoce vodivým bezkyslíkatým měděným vinutím, dosahuje výjimečně nízkých ztrát naprázdno a zatížení. Robustníolejový chladicí systémzajišťuje účinný odvod tepla, zatímco plně utěsněná struktura nádrže zabraňuje oxidaci oleje a pronikání vlhkosti. Díky mnoha dostupným konfiguracím regulace a chlazení poskytuje tento produkt dlouhodobě stabilní výkon v náročných provozních podmínkách.

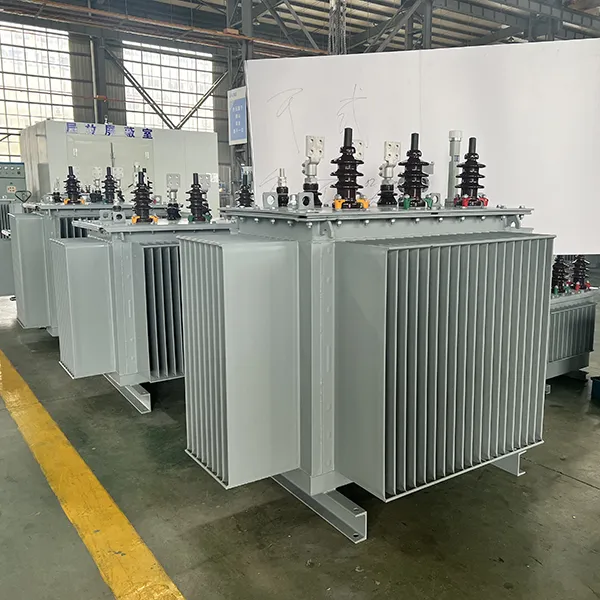

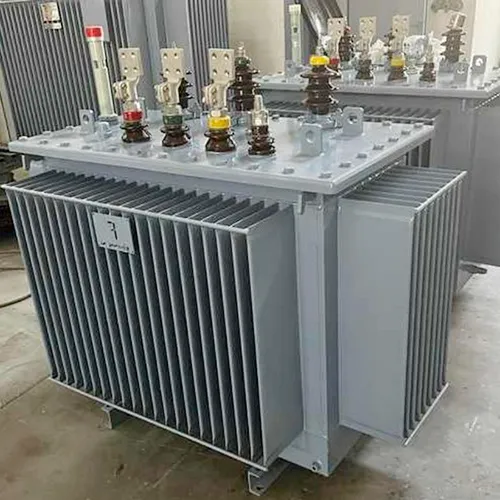

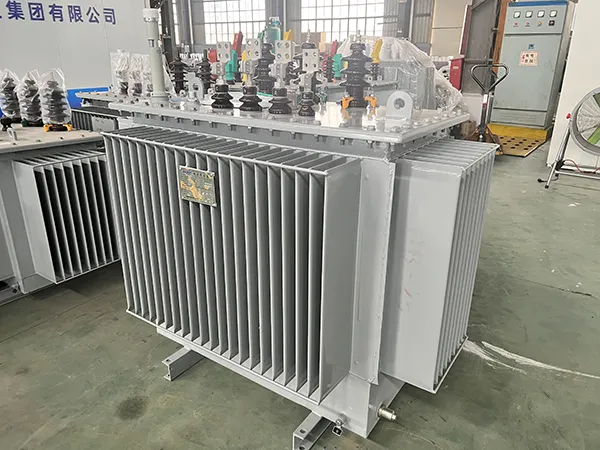

Two Winding Three Phase High Voltage Transformer

Vlastnosti a aplikace produktu

Vlastnosti

Splňuje nebo překračuje normy IEC, ANSI, GB a další mezinárodní normy

Konstrukce se dvěma vinutími pro zjednodušenou strukturu a zvýšenou spolehlivost

Flexibilní regulace napětí s přepínači odboček mimo okruh nebo při zatížení

Více způsobů chlazení: samochlazení v olejové lázni, nucené chlazení vzduchem, nucená cirkulace oleje

Vysoká přetížitelnost a vynikající odolnost proti zkratu

Plně utěsněná konstrukce zvlněné nádrže zabraňuje oxidaci oleje a pronikání vlhkosti

Nízká hlučnost provozu a vysoká energetická účinnost

Robustní konstrukce vhodná do náročného venkovního prostředí

Standardizované rozměry pro snadnou instalaci a údržbu

Otázky a odpovědi: Klíčové postřehy o dvouvinutí třífázového vysokonapěťového transformátoru

Q:Co je to dvouvinutý třífázový vysokonapěťový transformátor?

A:Dvouvinutý třífázový vysokonapěťový transformátor se skládá ze dvou samostatných vinutí – vysokonapěťového primárního vinutí a nízkonapěťového sekundárního vinutí – navinutých kolem společného magnetického jádra. Používá se ke zvýšení nebo snížení napětí v třífázových napájecích systémech a nabízí jednodušší a spolehlivější alternativu k konstrukcím se třemi vinutími nebo automatickými transformátory. Tato struktura je široce používána v elektrárnách, rozvodnách a průmyslových aplikacích, kde jsou vyžadovány pouze dvě úrovně napětí.

Q:Čím je tento transformátor flexibilní v aplikaci?

A:Flexibilita je dosažena dvěma klíčovými aspekty. Za prvé, možnosti regulace napětí umožňují uživatelům vybrat si buď přepínače odboček mimo okruh pro aplikace se stabilními požadavky na napětí, nebo přepínače odboček pod zatížením pro sítě s výrazným kolísáním napětí – umožňují regulaci bez přerušení napájení. Za druhé, flexibilita způsobu chlazení zahrnuje samochlazení ponořené do oleje pro standardní aplikace, nucené chlazení vzduchem pro zvýšení kapacity a nucenou cirkulaci oleje pro prostředí s vysokou zátěží nebo vysokou teplotou, což zajišťuje přizpůsobivost různým podmínkám instalace.

Q:Jak konstrukce se dvěma vinutími zlepšuje spolehlivost?

A:Díky menšímu počtu vinutí a jednodušším vnitřním spojům ve srovnání s transformátory se třemi vinutími snižuje struktura dvou vinutí potenciální místa selhání a zjednodušuje výrobu a údržbu. To má za následek vyšší provozní spolehlivost, nižší riziko vnitřních poruch a snazší řešení problémů, takže je ideální pro kritické aplikace, jako je zvýšení generátoru nebo rozvodny hlavní sítě.

Q:Jaké jsou výhody vysoké přetížitelnosti a odolnosti proti zkratu?

A:Vysoká přetížitelnost zajišťuje, že transformátor zvládne dočasná rázová zatížení bez přehřátí nebo snížení výkonu, což je klíčové v průmyslovém nebo síťovém prostředí s kolísající poptávkou. Vynikající odolnost proti zkratu – dosažená díky optimalizovaným strukturám vinutí, robustním upínacím systémům a vysoce pevným izolačním materiálům – chrání transformátor před mechanickým a tepelným namáháním při poruchách sítě a výrazně prodlužuje životnost.

Hlavní aplikační scénáře

Elektrárny:Používá se jako generátorové transformátory pro připojení generátorů k vysokonapěťovým přenosovým sítím.

Rozvodny sítě:Ideální pro transformaci napětí mezi dvěma úrovněmi sítě, jako je 110 kV až 35 kV nebo 220 kV až 110 kV.

Průmyslové energetické systémy:Poskytuje konverzi vysokého napětí na nízké napětí pro velká průmyslová zařízení vyžadující spolehlivé napájení.

Integrace obnovitelné energie:Vhodné pro větrné farmy a solární elektrárny, kde se zvyšuje napětí pro připojení k síti v náročných podmínkách prostředí.

Infrastrukturní projekty:Nasazeno na letištích, železnicích, datových centrech a nemocnicích vyžadujících vysokou spolehlivost a flexibilní možnosti instalace.

Parametr produktu (specifikace)

Hodnocení (kVA)	HV (kV)	nn (kV)	Vektorová skupina	Impedance (%)	Ztráta naprázdno (kW)	Ztráta zatížení (kW)	Proud bez zátěže (%)	Hmotnost (kg)	Rozměry (D×Š×V) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Poznámka: Rozsah čepování: ±5 %, ±2×2,5 %; Frekvence: 50Hz / 60Hz k dispozici; Vlastní poměry napětí jsou k dispozici na vyžádání.

Podrobnosti o výrobě

Základní materiál a výrobní proces

Dvouvinuté třífázové jádro vysokonapěťového transformátoru je vyrobeno z vysoce permeabilní za studena válcované křemíkové oceli s orientovaným zrnem s designem stupňovitého spoje, který minimalizuje ztráty naprázdno a snižuje magnetizační proud. Laminace jádra jsou přesně řezané a automaticky stohovány, aby byly zajištěny těsné spoje a jednotné magnetické dráhy. Jádro je bezpečně svázáno polosuchou skelnou páskou, aby byla zachována strukturální integrita a provoz s nízkou hlučností.

Struktura vinutí

Vysokonapěťová i nízkonapěťová vinutí jsou konstruována pomocí měděných vodičů bez obsahu kyslíku, které nabízejí vysokou vodivost a nízké odporové ztráty. Nízkonapěťové vinutí má fóliovou nebo spirálovou strukturu s podélnými olejovými kanály, což výrazně zvyšuje mechanickou pevnost a odolnost proti zkratu. Vysokonapěťové vinutí je navrženo s konfigurací prokládaných nebo kontinuálních disků pro optimalizaci rozložení napětí a síly impulsu.

Izolační a chladicí systém

K zajištění vynikající dielektrické pevnosti a chemické stability se používá vysoce kvalitní minerální izolační olej nebo ekologická izolační kapalina s vysokým bodem hoření. Izolační systém olej-papír prochází vakuovým sušením a plněním olejem k odstranění zbytkové vlhkosti a vzduchu, čímž je zajištěno vysoké počáteční napětí částečného výboje a dlouhodobá provozní spolehlivost. Možnosti chlazení zahrnují samochlazení ponořené do oleje (ONAN), chlazení nuceným vzduchem (ONAF) a nucenou cirkulaci oleje (OFAF) pro splnění požadavků různých aplikací.

Nádrž a těsnící konstrukce

Dvouvinutý třífázový vysokonapěťový transformátor využívá konstrukci vlnité nádrže. Konstrukce vlnité nádrže poskytuje kompenzaci tepelné roztažnosti bez potřeby konzervátoru. Plně utěsněná struktura zabraňuje oxidaci oleje a pronikání vlhkosti, snižuje četnost údržby a prodlužuje životnost oleje. Standardní přetlakové ventily a měřiče hladiny oleje s alarmem nízké hladiny zajišťují bezpečný provoz za abnormálních podmínek.

Konfigurace ochrany a řízení

Standardní výbava zahrnuje teploměr oleje s alarmovými kontakty, indikátor teploty vinutí a přetlakový ventil. Pro aplikace vyžadující vylepšené monitorování jsou k dispozici volitelná plynová relé a optické systémy měření teploty, které umožňují dynamické řízení zátěže a včasnou detekci poruch.

Zajištění kvality a testování

Dvouvinuté třífázové vysokonapěťové transformátory musí před dodáním projít komplexním typovým testováním a rutinním testováním, včetně testů bez zátěže a ztráty zátěže, testů impedance nakrátko, testů odolnosti proti indukovanému přepětí, testů částečného výboje a testů impulsů blesku. Všechny klíčové výkonnostní ukazatele překračují požadavky jak národních norem, tak specifikací IEC a zajišťují dlouhodobý stabilní provoz ve složitých provozních podmínkách.

Poprodejní servis produktu

Na všechny výrobky se vztahuje pětiletá záruka na výrobní vady při běžném používání se zaručeným provozem bez těsnosti a bez odlupování laku.

Doživotní servisní podpora zajišťuje dostupnost náhradních dílů a technickou pomoc po celou dobu životního cyklu produktu.

Navrženo pro životnost nejméně 30 let za správných podmínek údržby.

V případě poruchy zařízení dodavatel odpoví do jedné hodiny od oznámení a do 24 hodin vyšle na místo technický personál.

Závazek služby

Společnost Lugao Power Co., Ltd. funguje v rámci systému řízení kvality ISO 9001-2008, který zajišťuje, že všechny dvouvinuté třífázové vysokonapěťové transformátory splňují 100% standardy kvality, než opustí továrnu. Komplexní předprodejní, prodejní a poprodejní služby jsou poskytovány k zajištění úplné spokojenosti zákazníků.

Soulad se standardy:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 Řada IEC 60076
