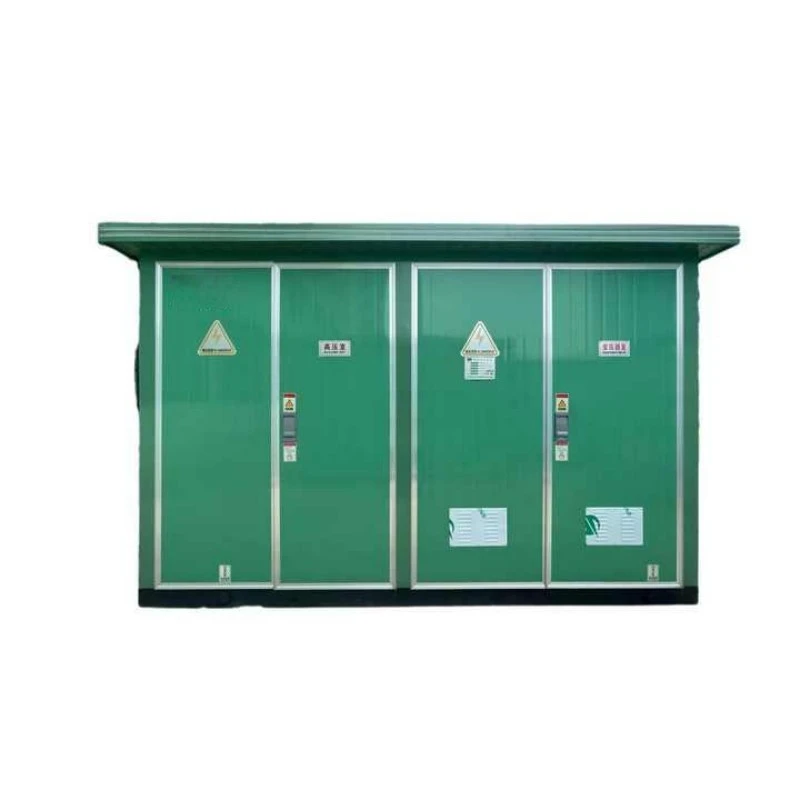

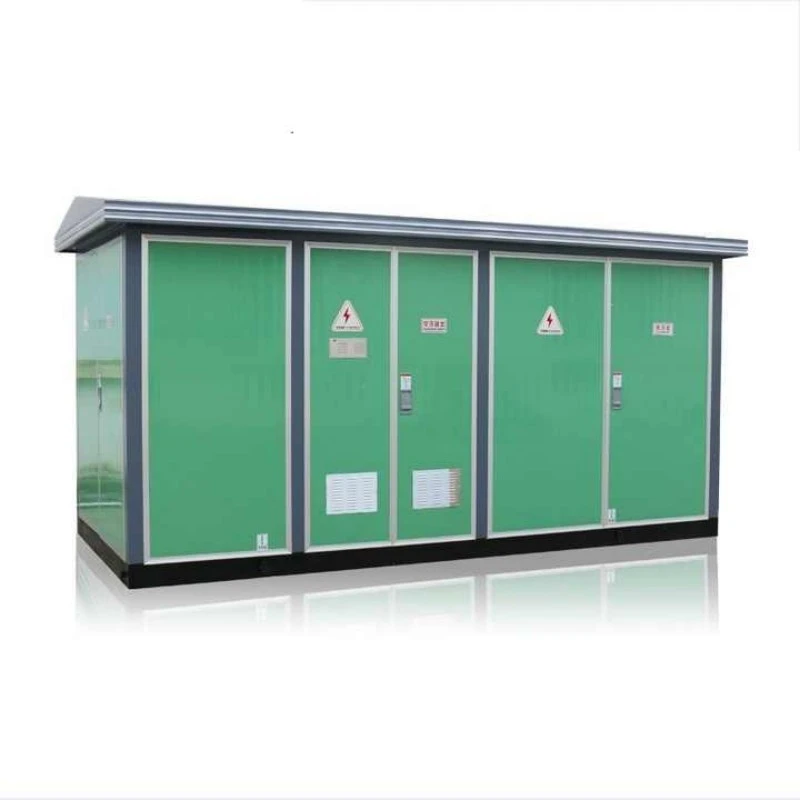

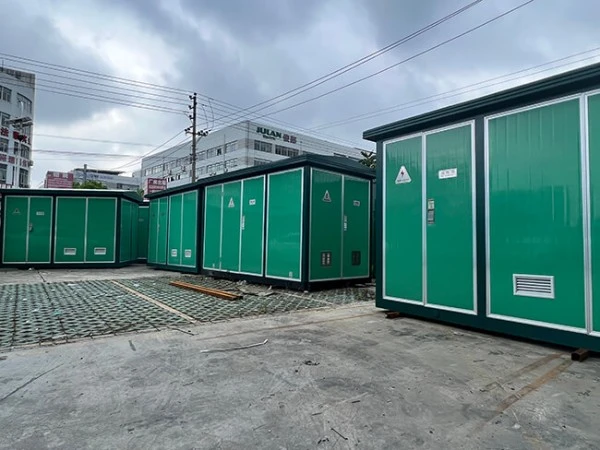

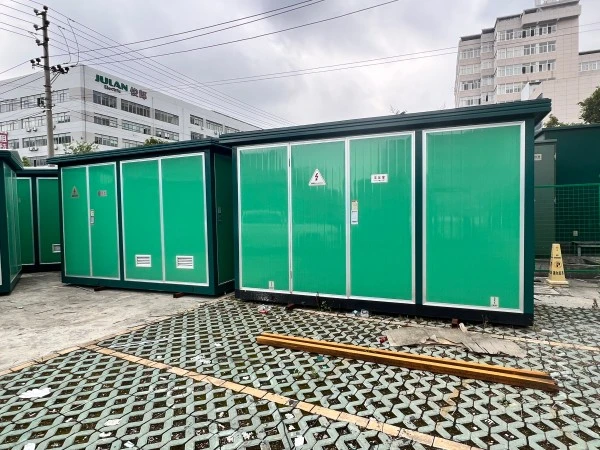

Prefabrikovaná kompaktní rozvodna evropského typu

Prefabrikovaná kompaktní rozvodna evropského typu je továrně sestavená, tříkomorová uzavřená jednotka pro distribuci energie určená k příjmu, transformaci a distribuci vysokonapěťové elektřiny do nízkonapěťových zátěží. Na rozdíl od tradičních betonových rozvoden, které vyžadují týdny výstavby na místě, je tato jednotka připravena k připojení.

Co je to?

Prefabrikovaná kompaktní rozvodna evropského typu (také známá jako aEvropská skříňová rozvodna) se skládá ze tří samostatných oddělených oddílů:

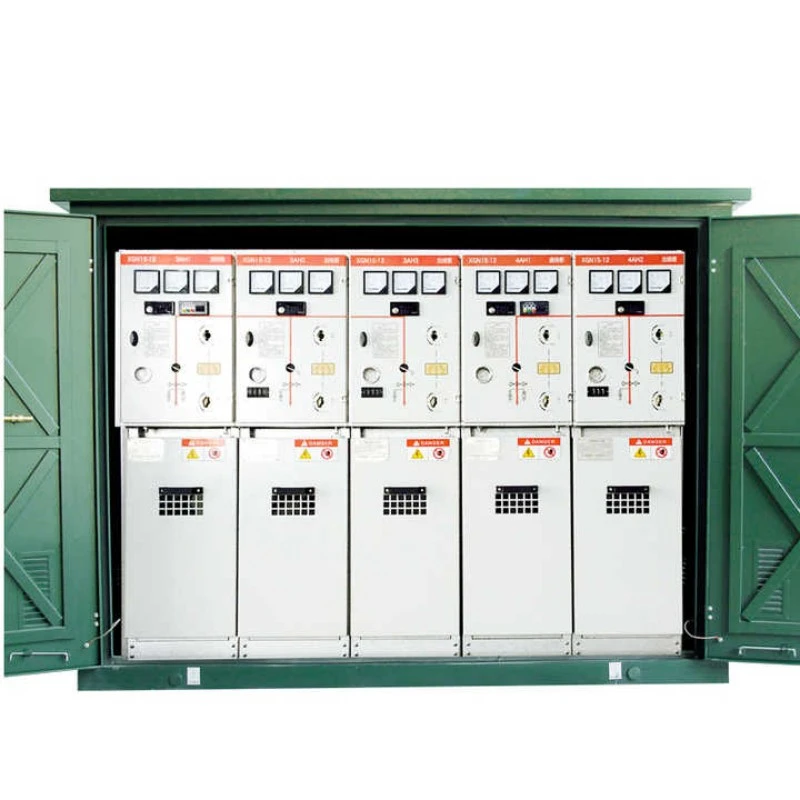

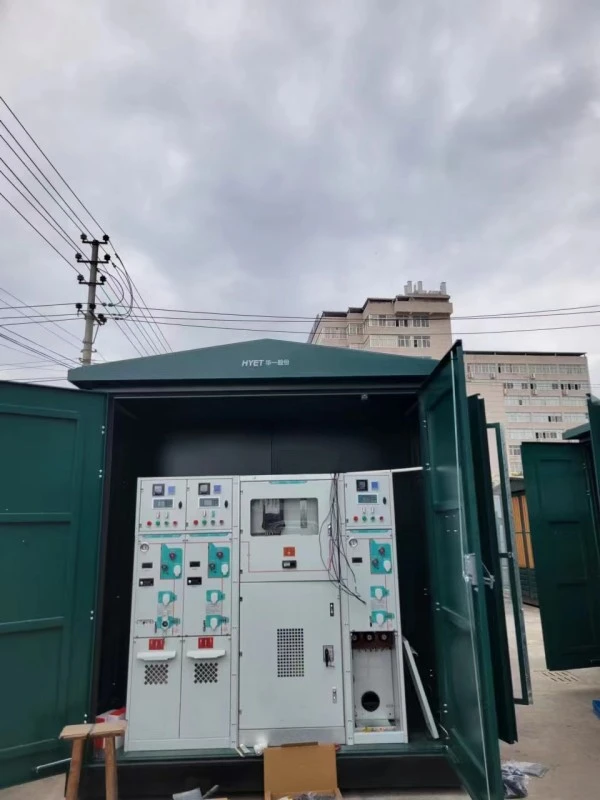

1. Vysokonapěťový (HV) oddíl: Obsahuje rozváděč, ochranná relé a měřicí zařízení.

2. Oddíl transformátoru: Obsahuje transformátor ponořený do oleje nebo suchého typu.

3. Nízkonapěťový (NN) oddíl: Obsahuje rozvodné panely, jističe a vývody.

Tyto tři komory jsou uspořádány ve tvaru "I" nebo "II" v jediném ocelovém nebo kompozitním krytu odolném proti povětrnostním vlivům. Každý oddíl je fyzicky oddělený kovovými přepážkami, aby se zabránilo šíření poruch.

co to umí?

Toto zařízení plní tři základní funkce:

1. Snižující konverze napětí: Převádí příchozí střední napětí (6kV, 10kV, 20kV, 35kV) na použitelné nízké napětí (400V, 230V).

2. Ochrana a izolace: Automaticky izoluje vadné obvody pomocí pojistek nebo jističů, čímž chrání navazující zařízení.

3. Správa zátěže: Distribuuje energii do více odchozích obvodů, což umožňuje selektivní přepínání, měření a monitorování.

Vzhledem k tomu, že prefabrikovaná kompaktní rozvodna evropského typu je předem zapojena a testována v továrně, eliminuje složité chyby zapojení na místě. Slouží jako nervové centrum pro konečnou distribuci energie v obytných blocích, továrnách, solárních farmách a nabíjecích stanicích pro elektromobily.

Výhody produktu

Když si vyberete Prefabrikovanou kompaktní rozvodnu evropského typu od Lugao Power, získáte pět zřetelných konkurenčních výhod oproti konvenčním rozvodnám a alternativám amerického typu.

Výhoda 1: Vynikající bezpečnost personálu

Tříkomorový „kompartmentalizovaný“ design je charakteristickým znakem každé skutečné prefabrikované kompaktní rozvodny evropského typu. Každá sekce je plně blokována mechanickými a elektrickými blokováními. Například dveře NN nelze otevřít, pokud není hlavní jistič vypnutý; dveře VN nelze otevřít, pokud není uzemňovač ZAVŘENÝ. Tato sekvenční bezpečnostní logika zabraňuje přímému vystavení přední části a drasticky snižuje riziko obloukového výboje pro operátory. Naproti tomu rozvodny amerického typu mají při výměně pojistky často odkryté části pod napětím.

Výhoda 2: Možnost nepřetržitého napájení

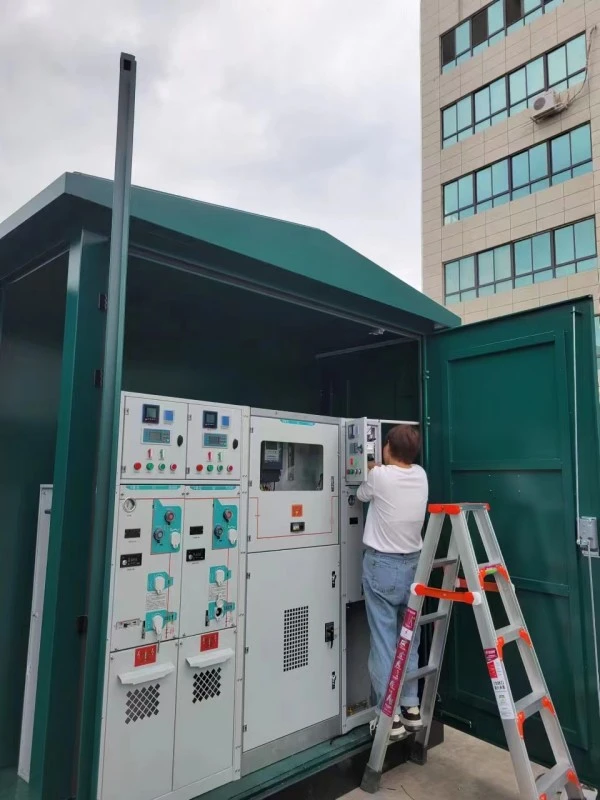

Na rozdíl od jednotek amerického typu, kde výměna pojistky vyžaduje odpojení celého transformátoru od napájení, naše prefabrikovaná kompaktní rozvodna evropského typu umožňuje nezávislou údržbu. Můžete otevřít oddíl NN pro odečet měřičů, zatímco VN strana zůstává pod napětím. Pokročilejší verze mohou obsahovat RMU (Ring Main Unit) s přepínáním smyčky, což umožňuje konfiguraci „dva vstupy, dva výstupy“, která udržuje napájení pro následné zákazníky i při poruchách proti proudu. Díky tomu je nepostradatelný pro nemocnice a datová centra.

Výhoda 3: Vynikající tepelné řízení

Každá část transformátoru je vybavena nucenou ventilací (automatické termostaticky řízené ventilátory) plus žaluzie s přirozenou konvekcí. Fyzické oddělení znamená, že teplo generované transformátorem neovlivňuje citlivá elektronická relé v oddělení VN. Naše testy ukazují, že vnitřní teplota zůstává o 15–20 °C nižší než u nesegmentovaných konstrukcí během letního špičkového zatížení, což přímo prodlužuje životnost izolace.

Výhoda 4: Extrémní přizpůsobivost prostředí

Kryt je vyroben s minimálním krytím IP54 (prachotěsný a chráněný proti tryskající vodě), odolává slané vodě, písečným bouřím a silnému dešti. Vzduchová mezera 40 mm a antikondenzační topná tělesa zabraňují vnitřní vlhkosti. Provozní rozsah: -40°C až +55°C. Tato robustnost je důvodem, proč je Prefabrikovaná kompaktní rozvodna evropského typu výchozí volbou pro pobřežní větrné farmy a pouštní solární projekty.

Výhoda 5: Nižší celkové náklady na vlastnictví (TCO)

Počáteční kupní cena může být o 15–20 % vyšší než u srovnatelné jednotky amerického typu, ale celkové náklady na vlastnictví za 20 let jsou o 30 % nižší. Proč? Jednotky evropského typu mají vyměnitelné, modulární komponenty (vyměníte pouze vadnou pojistku, ne celou přípojnici). Olejové jímky zabraňují jemnému znečištění půdy. Minimální stavební práce (pouze rovná betonová podložka) oproti stavbě betonové místnosti ušetří 5 000 – 10 000 USD na jednotku instalační práce.

Vlastnosti produktu

Níže jsou uvedeny specifické technické vlastnosti naší prefabrikované kompaktní rozvodny evropského typu:

Podrobnosti o výrobě

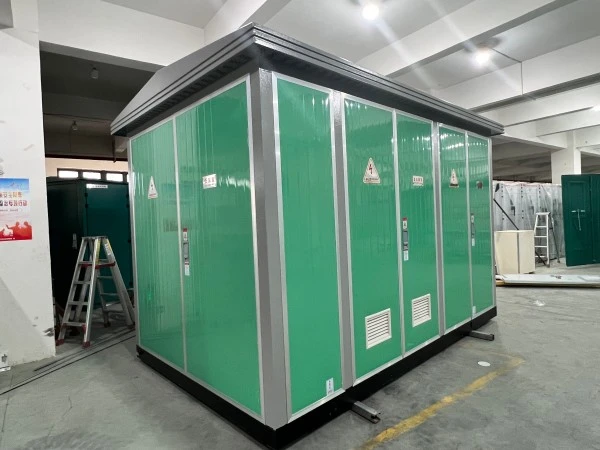

Lugao Power vyrábí každou prefabrikovanou kompaktní rozvodnu evropského typu v naší továrně na ploše 25 000 m² s certifikací ISO 9001. Níže jsou uvedeny klíčové výrobní detaily, které odlišují naši kvalitu.

Výběr materiálu

Ocel: Importovaná pozinkovaná ocel DX51D+Z275, stříhaná a ohýbaná na CNC revolverovém razníku (tolerance ±0,2 mm).

GRP (Glass Reinforced Polyester): Nabízí se pro pobřežní zakázky – nulová koroze, ale vyšší cena. Třída nehořlavosti VO (UL94).

Jádro transformátoru: Amorfní kov nebo silikonová ocel CRGO (třída M5, tloušťka 0,23 mm). Ztráta naprázdno snížena o 70 % ve srovnání se standardní ocelí.

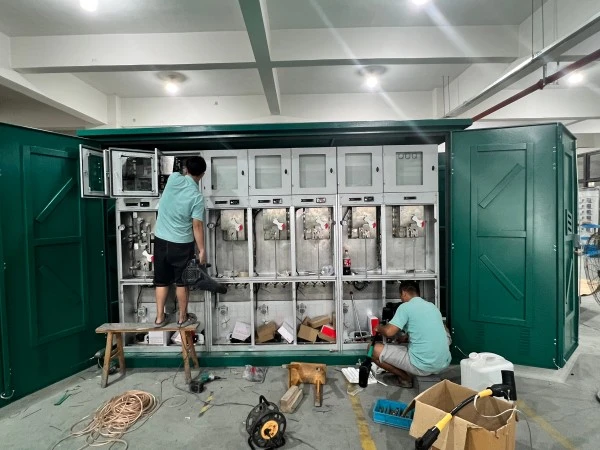

Proces montáže

Výroba oddělení: Samostatné svařovací přípravky pro VN, Transformátorové a NN profily. Každá komora je testována na těsnost mýdlovým roztokem (pro zadržování oleje).

Nátěr: Předúprava (odmaštění, fosfátování) → Epoxidový základní nátěr (80μm) → Polyesterový vrchní nátěr (70μm). Zkouška solnou mlhou: 720 hodin bez tečení.

Vnitřní kabeláž: Měděné kabely bez obsahu halogenů, 90°C, krimpované šestihrannými čelistmi (test vytažení >200N). Všechny svorky jsou označeny teplem smrštitelnými značkami.

Instalace transformátoru: Transformátory naplněné olejem procházejí vakuovým sušením (zbytková vlhkost < 0,5 %). Suché transformátory jsou impregnovány pod vakuem (VPI) dvakrát.

Kontroly kvality

1. Dielektrický test: 28kV/1min pro stranu VN; 3kV/1min pro stranu NN.

2. Zahřívání: Plné zatížení při okolní teplotě 40 °C po dobu 8 hodin; nárůst teploty monitorovaný 12 čidly PT100.

3. IP test: Prachová komora po dobu 8 hodin, následuje test vodním paprskem (12,5mm tryska při 100 litrech/min).

4. Test funkčního blokování: 50 cyklů otevření-zavření na každém spínači.

Možnosti přizpůsobení

1. Barva: standard RAL 7035 (světle šedá); jakýkoli kód RAL na vyžádání (+15 dní dodací lhůta).

2. Kabelový vstup: Spodní (průchozí podstavec) nebo boční (průchodkové desky).

3. Chytré funkce: Vzdálené monitorování s podporou IoT (proud, napětí, teplota, stav dveří) přes 4G/WiFi.

Balení, doprava, záruka

Balení a doprava

Každá prefabrikovaná kompaktní rozvodna evropského typu se zvedá pomocí čtyř vestavěných zvedacích ok (testováno na 2× celkovou hmotnost). Postup balení:

● Vnitřek: Balení vysoušedla ze silikagelu (2 kg) umístěná uvnitř každé komory, aby absorbovala vlhkost při přepravě.

● Kabelové vstupy: Utěsněné plastovými krytkami a samovulkanizační páskou.

● Exteriér: Stretch ovinutý fólií VCI (Vapor Corrosion Inhibitor), poté zakrytý nepromokavou plachtou pro velké zatížení.

● Přepravka: Přišroubována k ocelové přepravní liště (výška 1200 mm pro kapsy na vysokozdvižné vozíky). Chrániče rohů a popruhy.

Dodací lhůta: 25 pracovních dnů pro standardní jednotku 630kVA; 35 dní pro vlastní objednávky (včetně inteligentního měření).

Záruka a poprodejní služby

Záruční doba: 12 měsíců od data uvedení do provozu nebo 14 měsíců od odeslání (podle toho, co nastane dříve).

Pokrytí: Všechny výrobní vady materiálu nebo zpracování. Nevztahuje se na škody způsobené bleskem, zaplavením, přetížením nad rámec typového štítku nebo neoprávněnými úpravami.
