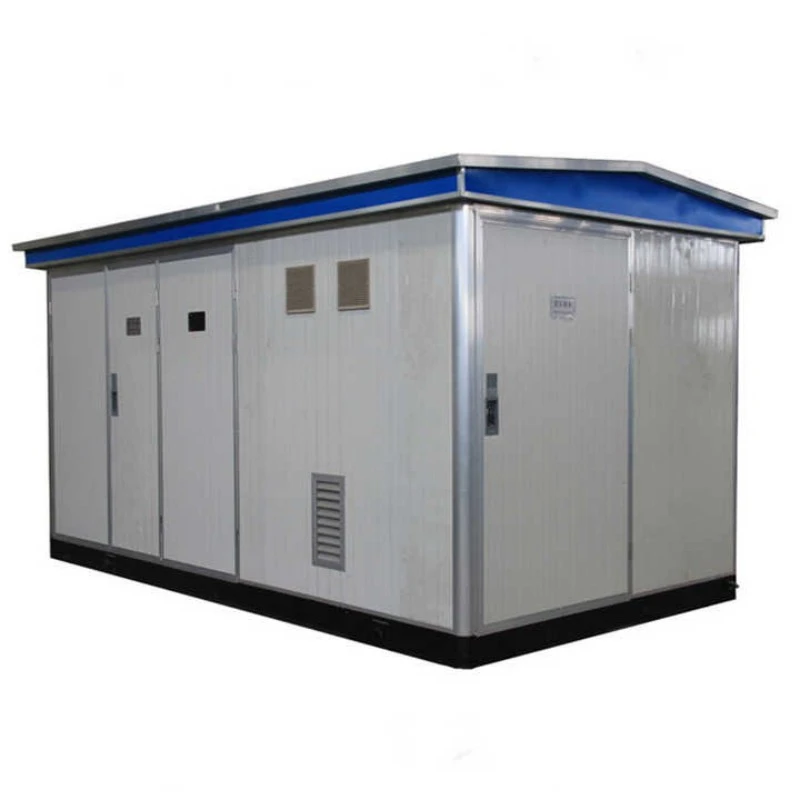

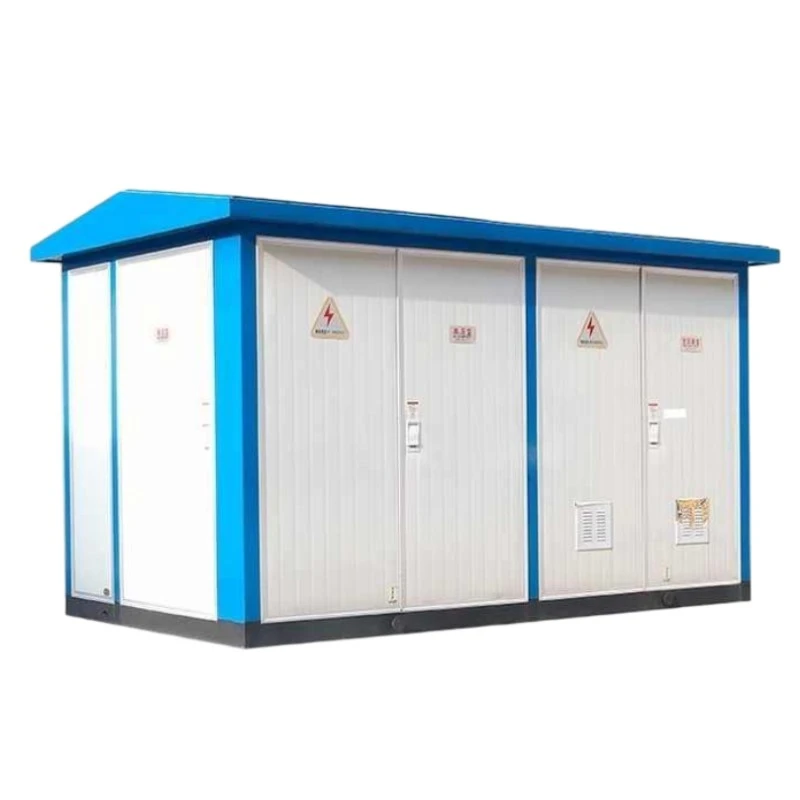

Inteligentní předinstalovaná transformační stanice evropského typu

Inteligentní předinstalovaná transformovna evropského typu je továrně sestavená kompaktní distribuční jednotka, která integrujerozvaděče středního napětí, nízkonapěťový distribuční panel a transformátor ponořený do oleje nebo suchého typu do jediného uzavřeného pouzdra. Na rozdíl od tradičních rozvoden pro inženýrské stavby je tato jednotka evropského stylu prefabrikovaná, testovaná a dodávána jako systém připravený k instalaci.

Co to dělá?

Snižuje vysokonapěťovou elektřinu (typicky 6kV–35kV) na nízkonapěťovou úroveň (400V–690V) pro bezpečnou distribuci do obytných komunit, komerčních budov, továren a závodů na výrobu obnovitelné energie. Předinstalovaná trafostanice evropského typu Smart také podporuje inteligentní monitorování zátěže, teploty a kvality napájení, což umožňuje vzdálenou diagnostiku poruch a funkce automatického alarmu. Díky tomu je ideální volbou pro chytré sítě a bezobslužné rozvodny.

Výhody produktu

1. Inteligentní monitorování a dálkové ovládání

Inteligentní předinstalovaná transformovna evropského typu je dodávána s volitelnou inteligentní koncovou jednotkou (ITU), která shromažďuje data v reálném čase o napětí, proudu, účiníku a teplotě oleje. Data lze přenášet prostřednictvím 4G, Ethernetu nebo optických vláken do centrálního dispečinku, což snižuje náklady na kontrolu na místě.

2. Kompaktní půdorys a rychlé nasazení

Vzhledem k tomu, že je předinstalovaná trafostanice evropského typu předmontovaná v továrně, vyžaduje pouze jednoduchý základ na místě. Instalace trvá 1–2 dny místo týdnů, čímž ušetříte až 60 % stavebních prací a záboru půdy.

3. Vysoká spolehlivost v náročných podmínkách

Se stupněm ochrany IP54 (nebo vyšším) pro kryt a transformátory ponořené do oleje nebo epoxidové pryskyřice uvnitř tato rozvodna odolává prachu, dešti, solné mlze a extrémním teplotám od -25 °C do +40 °C, což zajišťuje nepřetržitý provoz v pouštích, pobřežních oblastech nebo ve vysokých nadmořských výškách.

4. Energetická účinnost a nízké ztráty

Inteligentní předinstalovaná transformovna evropského typu, vybavená nízkoztrátovými transformátory řady S11 nebo S13, snižuje ztráty naprázdno až o 30 % ve srovnání s konvenčními jednotkami, čímž přímo snižuje účty za elektřinu a emise uhlíku po dobu 20 let životnosti.

5. Plně přizpůsobitelné

Nabízíme flexibilní konfigurace: měděné nebo hliníkové vinutí, přepínače odboček, automatická korekce účiníku (APFC) a svodiče přepětí. Ať už potřebujete 200kVA jednotku pro vilovou oblast nebo 2500kVA jednotku pro průmyslový park, umíme řešení na míru.

Funkce produktu

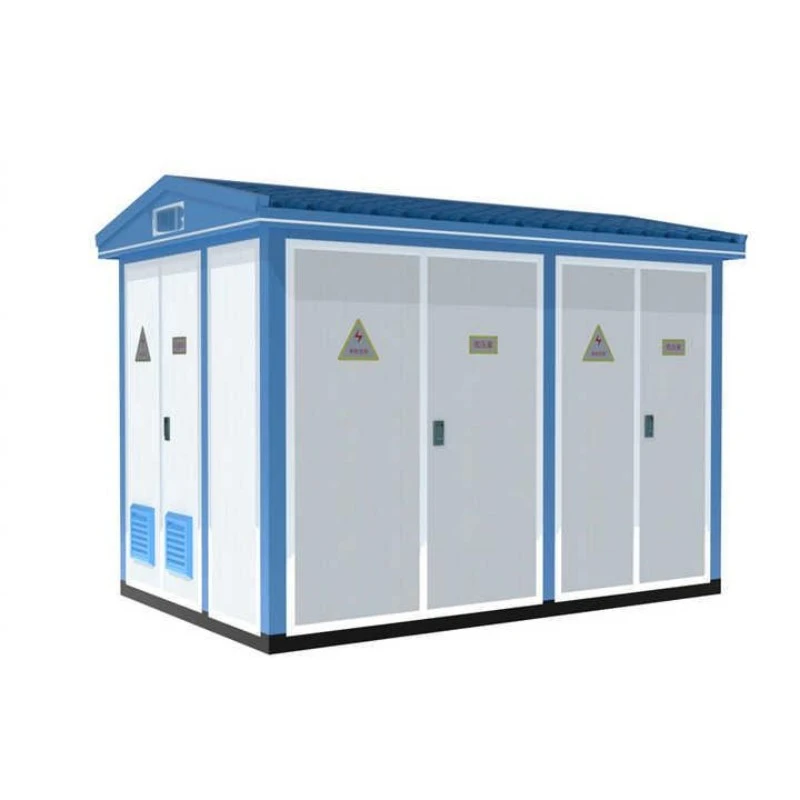

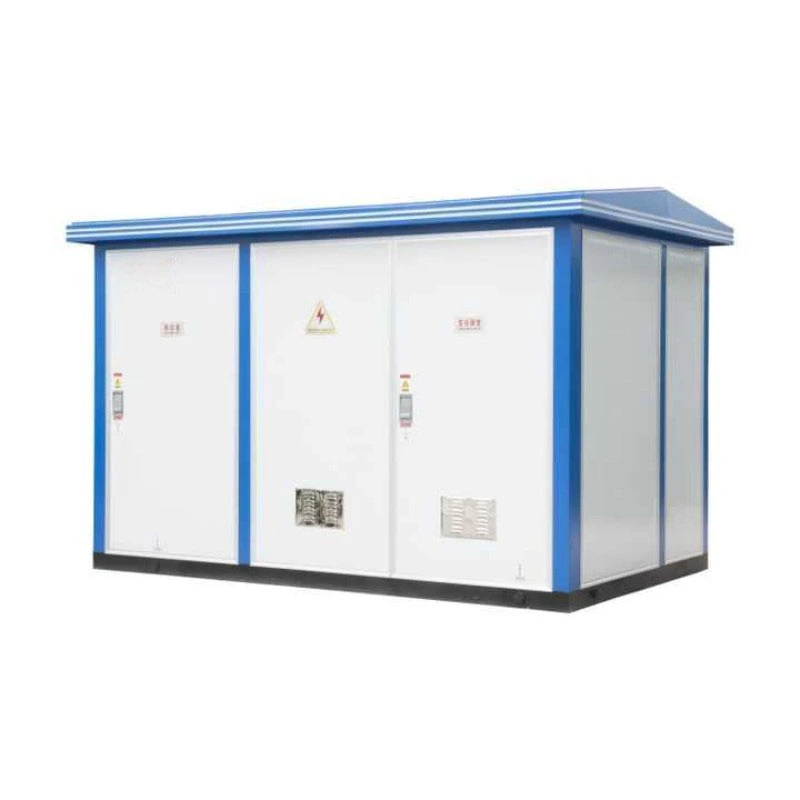

Plně uzavřené pouzdro odolné proti povětrnostním vlivům --- Vyrobeno z pozinkované oceli nebo hliníkové slitiny, potažené antikorozní barvou, vhodné pro venkovní instalaci.

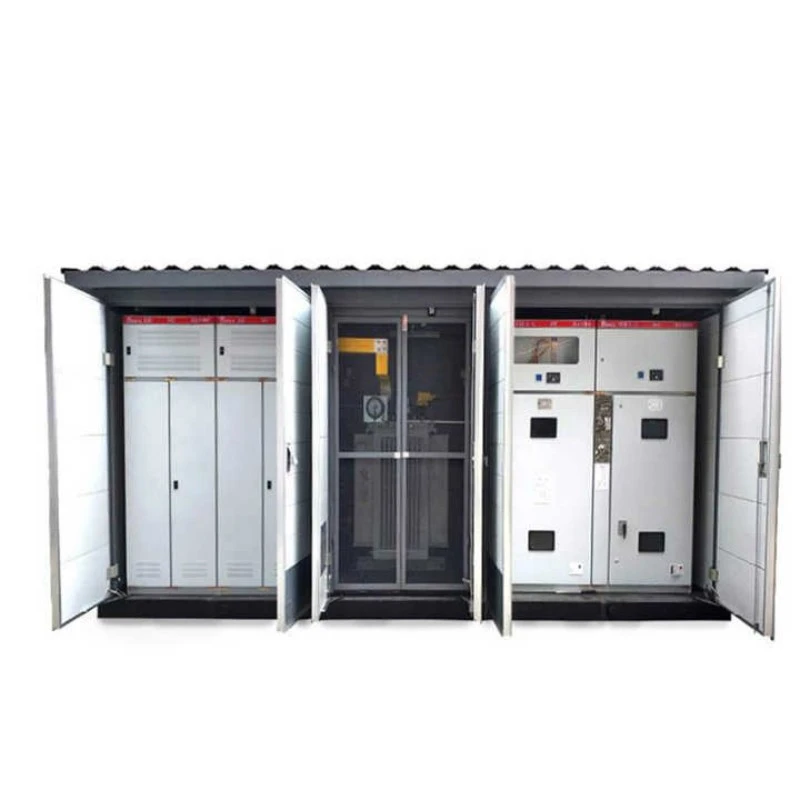

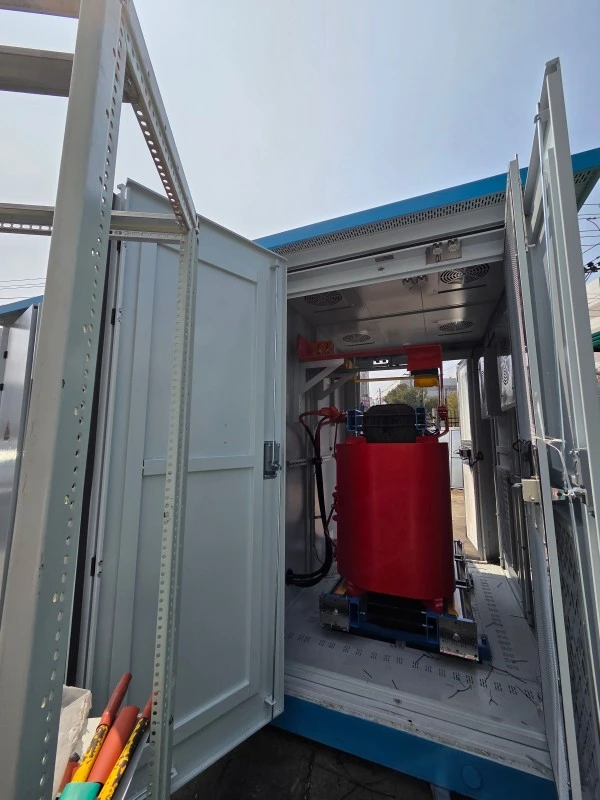

Modulární vnitřní uspořádání --- Samostatné oddíly pro VN rozváděč, transformátor a NN rozvody s mechanickými blokováními pro zajištění bezpečnosti obsluhy.

Inteligentní chladicí systém --- Teplotně řízené ventilátory pro suché transformátory nebo vlnité radiátorové panely pro jednotky ponořené do oleje, které se automaticky aktivují, když teplota překročí nastavenou hodnotu.

Obloukový blesk a ochrana proti přetížení --- Vybaveno SF6 nebo vakuovými jističi, pojistkovými spínači a přepěťovými ochrannými zařízeními (SPD), které splňují normy IEC 62271-202.

Uživatelsky přívětivé rozhraní --- Místní dotykový displej (volitelně) zobrazuje data a záznamy poruch v reálném čase, zatímco pro pracovníky údržby je k dispozici vzdálený přístup prostřednictvím aplikace pro chytré telefony.

Nízkohlučný provoz --- Hladina hluku ≤ 55 dB(A) pro obytné aplikace, dosažená pomocí držáků tlumících vibrace a akustických izolačních panelů.

Anti-Theft & Security Design --- Silné zámky, dveřní senzory a volitelná integrace CCTV dělají z předinstalované transformační rozvodny evropského typu Smart vhodnou pro vzdálená místa bez dozoru.

Aplikace produktu

Inteligentní předinstalovaná transformovna evropského typu je široce používána v:

Městská distribuce energie

Obytné komplexy, nákupní centra, hotely a nemocnice, kde je omezený prostor a požární bezpečnost je kritická.

Podzemní parkoviště nebo střešní instalace těží z kompaktního designu, který obsahuje olej.

Projekty obnovitelné energie

Solární farmy a větrné parky na pevnině vyžadují rychlé nasazení a odolnost vůči povětrnostním vlivům. Tato rozvodna se hladce integruje s PV střídači a konvertory větrných turbín.

Infrastruktura a veřejná zařízení

Letiště, stanice metra, tunely a mosty spoléhají na jeho vysokou spolehlivost a vzdálené monitorování, aby bylo zajištěno nepřetržité osvětlení a ventilace.

Průmyslové a těžební areály

Továrny, chemické závody a doly používají předinstalovanou transformační stanici evropského typu Smart k izolaci poruch sítě a ochraně citlivých strojů.

Dočasné a nouzové napájení

Staveniště, zóny pomoci při katastrofách a venkovní akce těží z jeho plug-and-play povahy a snadného přemisťování.

Podrobnosti o výrobě

Bytový a mechanický design

Vnější kryt předinstalované trafostanice evropského typu Smart je vyroben z laserem řezaných, ohýbaných a svařovaných ocelových plechů. Po svaření je celé pouzdro otryskáno brokem, aby se odstranily vodní kámen, a následně elektrostatickým práškovým lakováním o minimální tloušťce 80 µm. To zajišťuje odolnost C5-M proti korozi (ISO 12944) pro pobřežní nebo průmyslové prostředí.

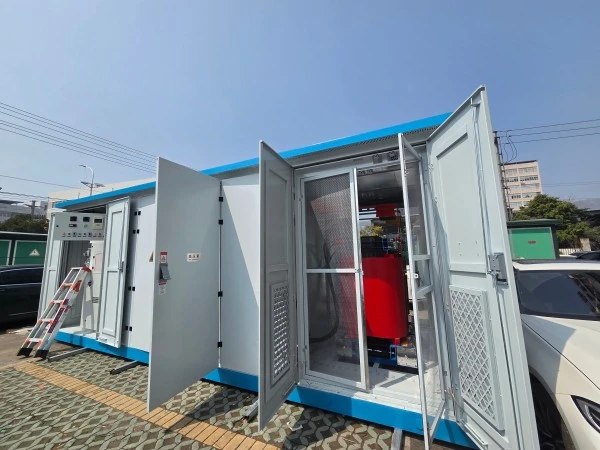

Dveře jsou vybaveny polyuretanovým těsněním, kompresními západkami a odnímatelnými panty. Šikmá střecha zabraňuje hromadění vody a základní kanály obsahují kapsy pro vysokozdvižný vozík a zvedací oka pro snadnou přepravu.

Transformátorové jádro a vinutí

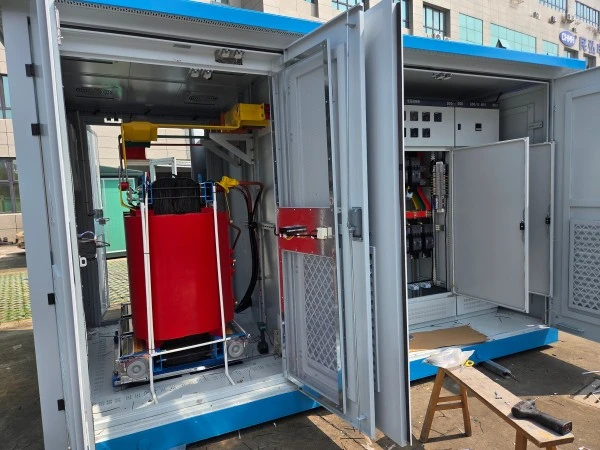

Pro snížení proudu naprázdno používáme vysoce propustnou za studena válcovanou křemíkovou ocel (0,23 mm nebo 0,27 mm) se stupňovitými spoji. Vinutí jsou vyrobena z bezkyslíkaté měděné nebo hliníkové fólie (pro nízké napětí) a kruhového měděného drátu (pro vysoké napětí). U verzí suchého typu se epoxidová pryskyřice třídy H odlévá vakuově, aby se odstranily dutiny a dosáhlo se částečného vybití <10 pC. U verzí ponořených do oleje používáme minerální olej nebo přírodní esterovou kapalinu s vlnitou nádrží, která absorbuje expanzi oleje.

Spínací přístroje a přípojnice

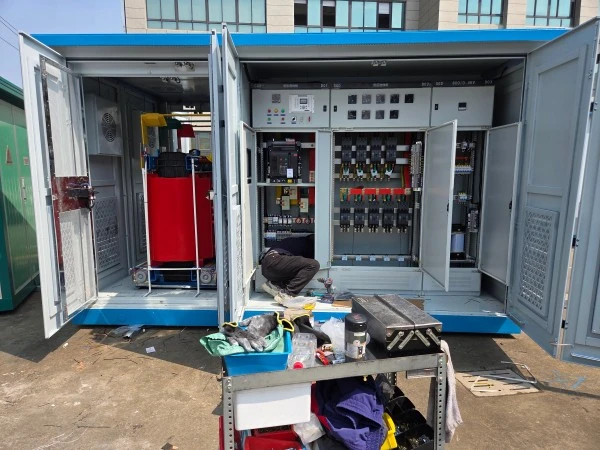

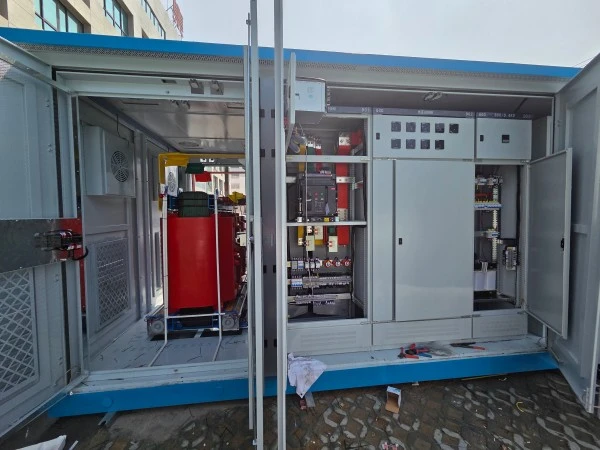

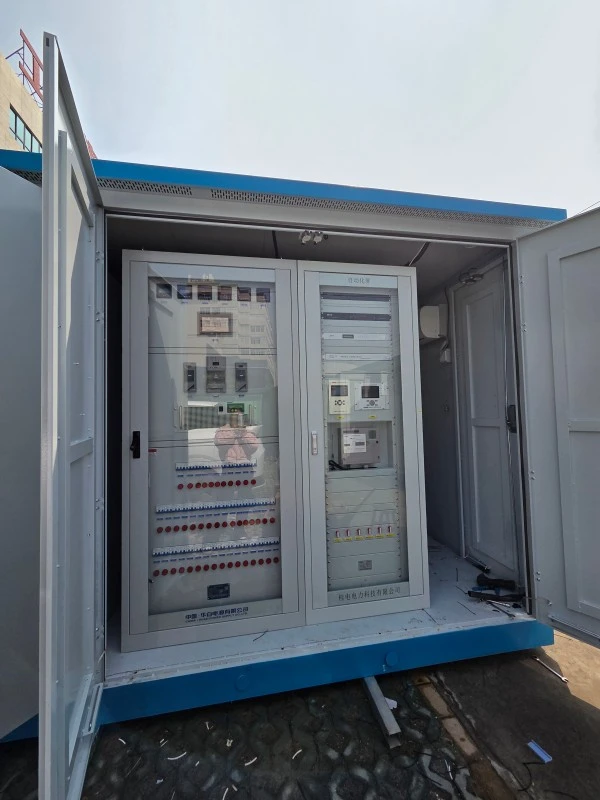

Uvnitř předinstalované trafostanice evropského typu Smart je v oddělení HV umístěn odpínač zátěže nebo jistič (typ SF6 nebo vakuový) s viditelnými vypínacími kontakty. Prostor NN obsahuje hlavní jistič (MCCB), jističe napájecího vedení a systém přípojnic s jmenovitým proudem až 4000A. Všechny přípojnice jsou z pocínované mědi se smršťovací izolací.

Inteligentní monitorovací systém (volitelné)

Integrujeme chytrou RTU (remote terminal unit), která měří třífázová napětí, proudy, činný/jalový výkon a harmonické až do 31. řádu. Data se zaznamenávají každých 5 minut a ukládají se po dobu 90 dnů. Alarmy na přepětí, podpětí, přehřátí a otevření dveří jsou zasílány prostřednictvím SMS nebo emailu.

Testování kvality

Každá předinstalovaná trafostanice evropského typu Smart prochází 100% továrním testováním:

1. Test dielektrické odolnosti (2,5 kV po dobu 1 minuty)

2. Dynamická zkratová zkouška (simulovaná)

3. Test na vniknutí vody IP54

4. Test nárůstu teploty (8 hodin při plné zátěži)

5. Měření částečného výboje (≤10 pC pro suchý typ)

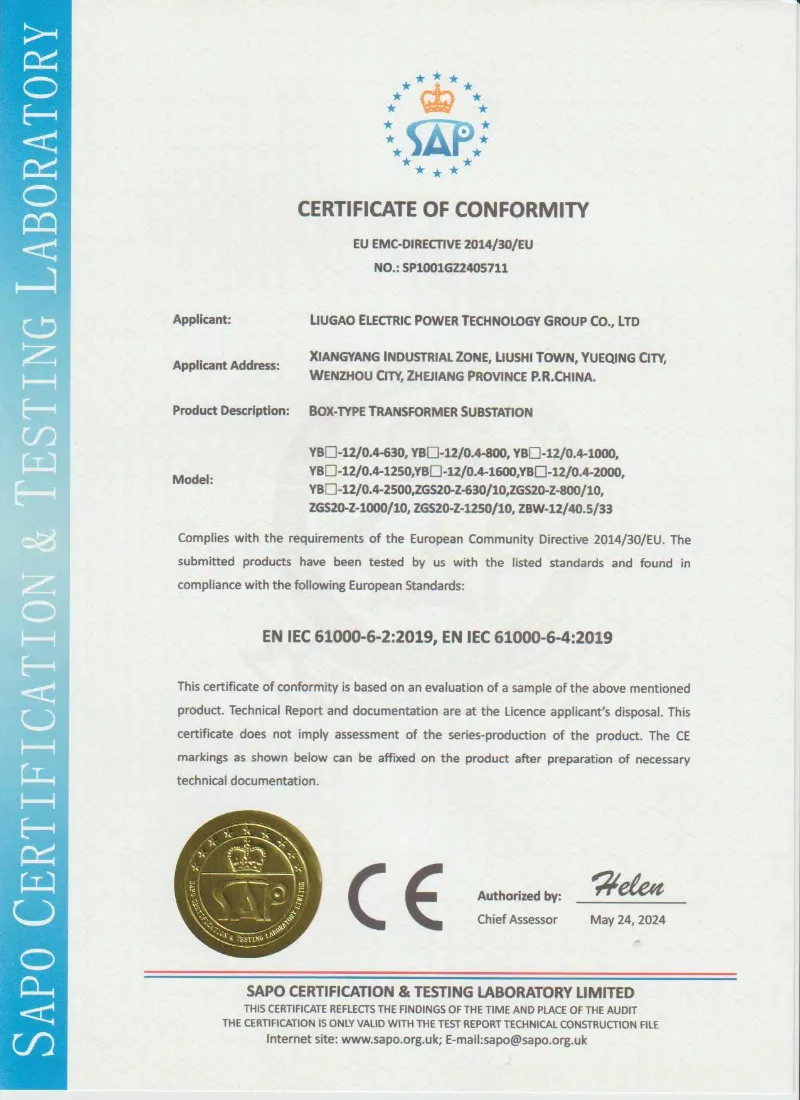

6. S každou zásilkou jsou dodávány zkušební protokoly splňující normy IEC 62271-202, GB/T 17467 a EN 61330.
