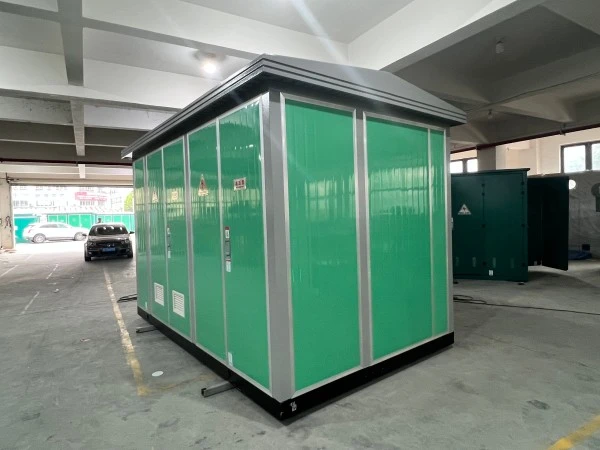

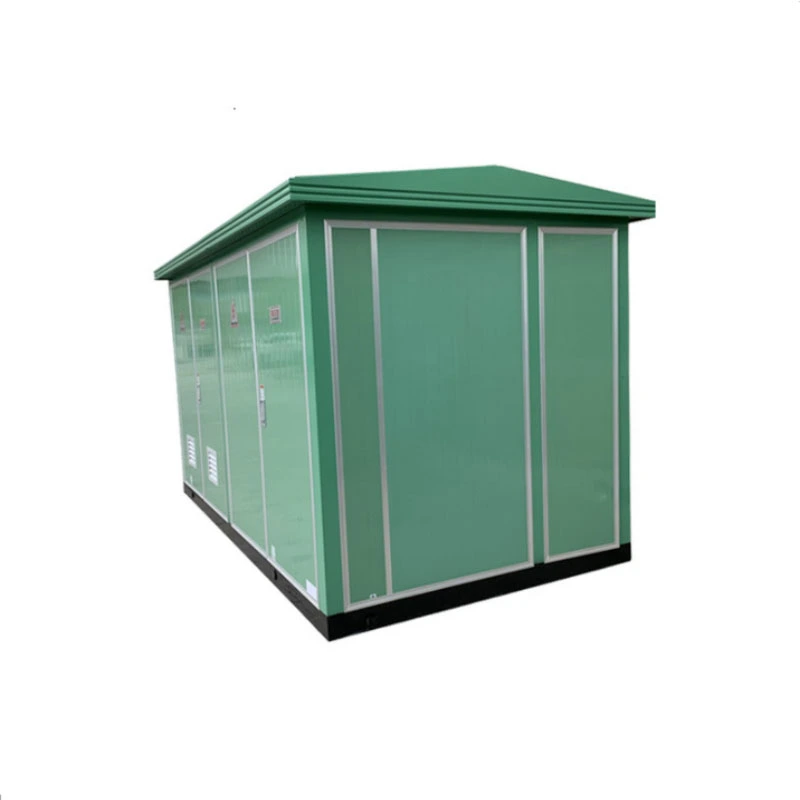

Rozvodna evropského typu s balenou větrnou energií

Větrná energie Balená rozvodna evropského typu je továrně sestavená kompaktní jednotka pro přeměnu energie speciálně navržená pro shromažďování středněnapěťové elektřiny z jedné nebo více větrných turbín, její snížení (nebo zvýšení) na úroveň kompatibilní se sítí a ochranu turbíny i rozvodné sítě před elektrickými poruchami.

Na rozdíl od generických skříňových rozvoden je tato jednotka speciálně navržena pro jedinečné požadavky větrné elektrárny:

● Vysoká odolnost vůči vibracím: Vyztužené vnitřní přípojnice a hardware proti uvolnění.

● Široké přizpůsobení kolísání napětí: Zvládá kolísání výstupu od 400 V (terminál turbíny) do 35 kV (sběrná síť).

● Připraveno pro vzdálené monitorování: Integrované SCADA porty pro velíny turbín.

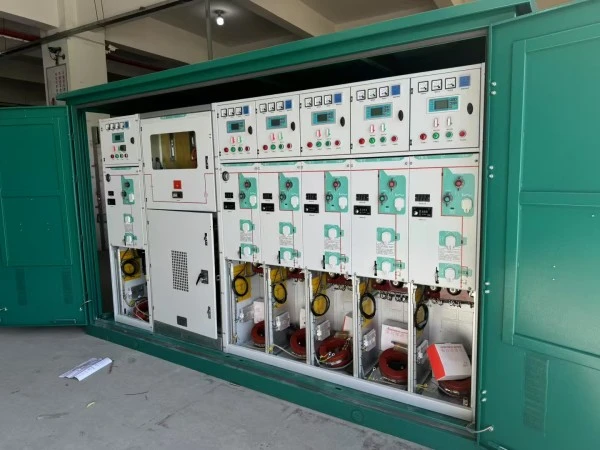

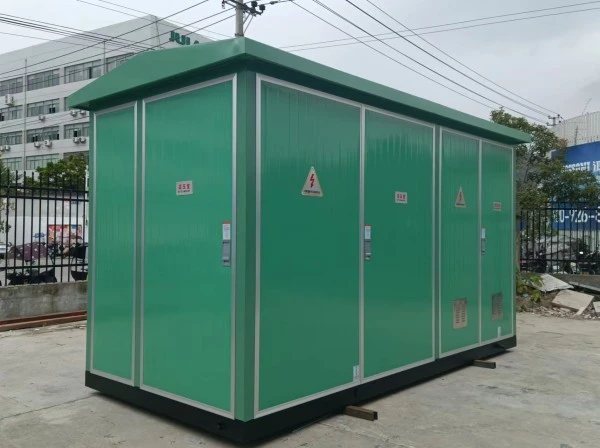

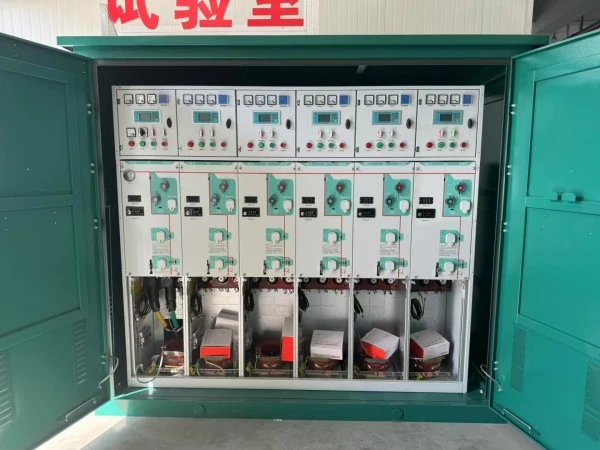

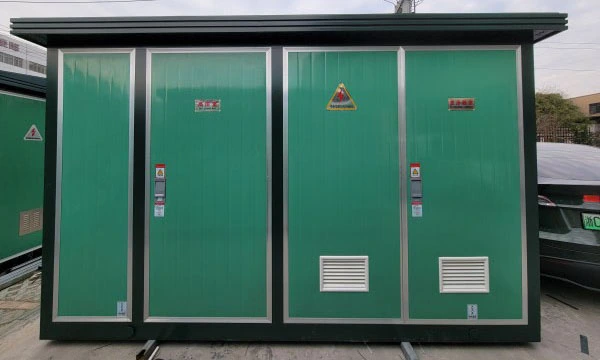

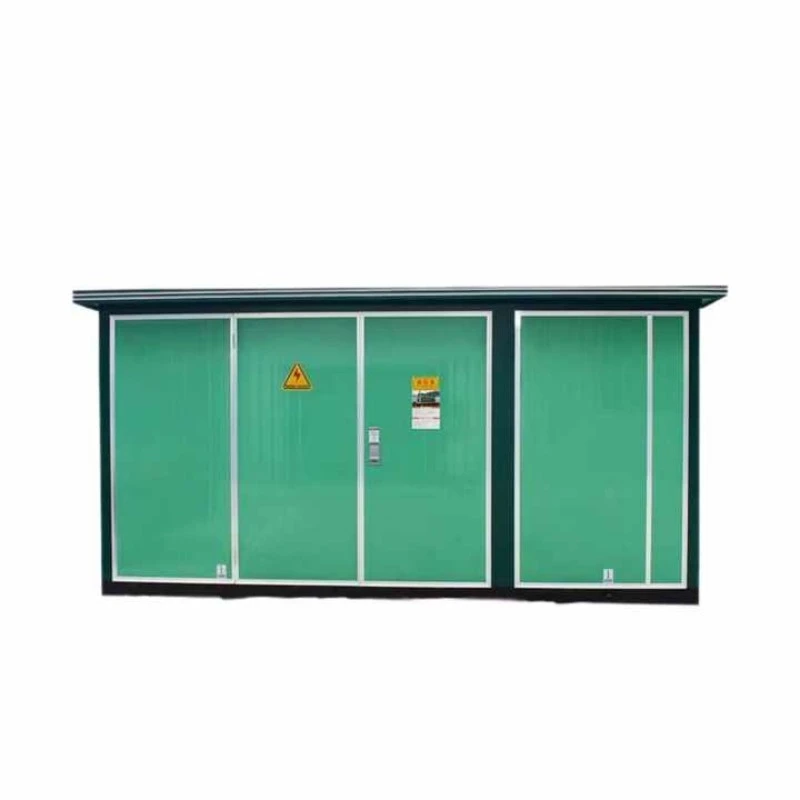

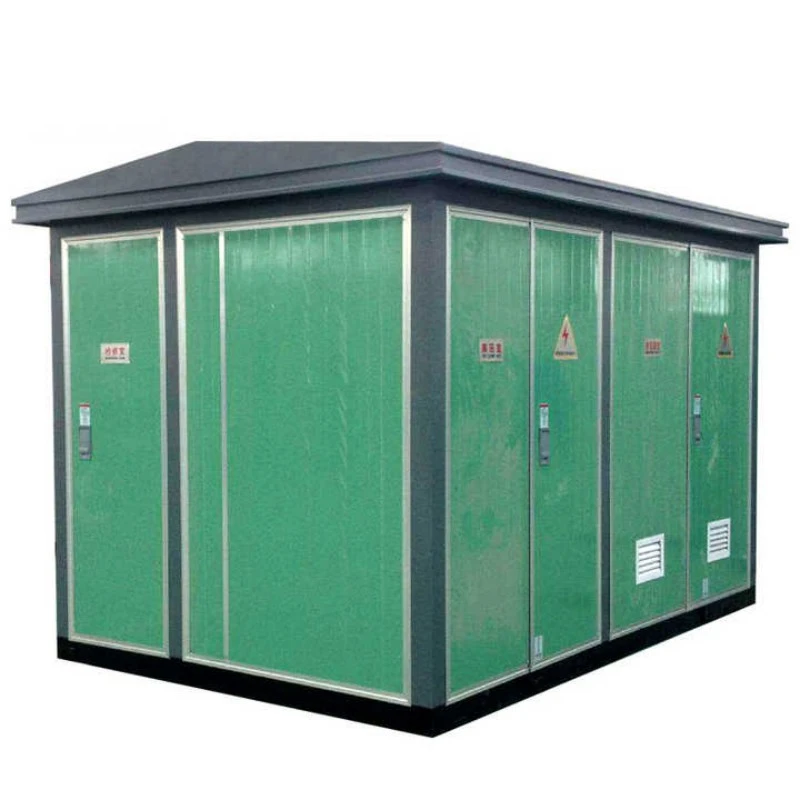

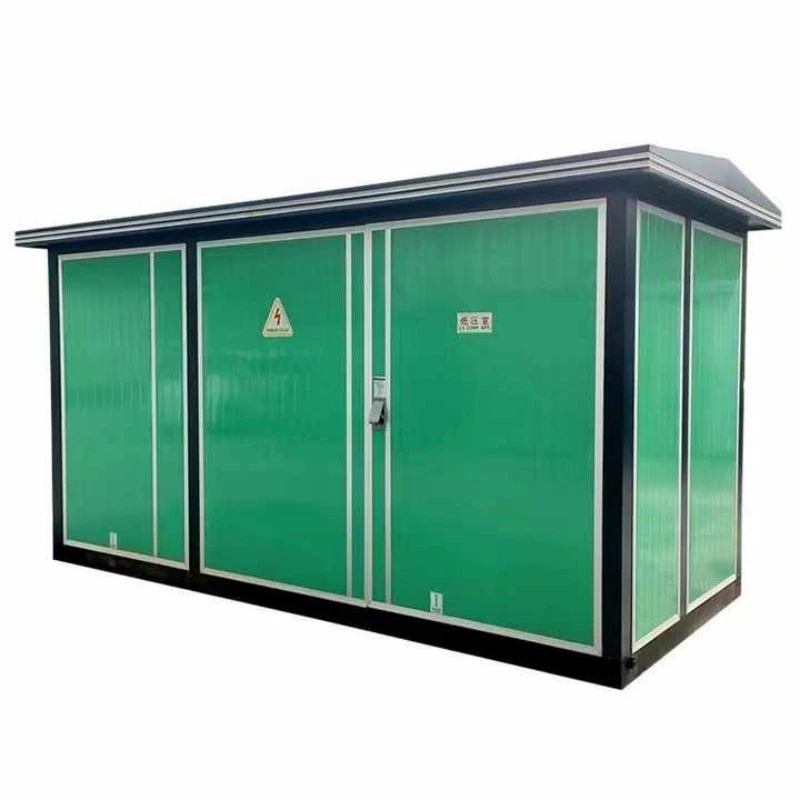

Fyzicky si evropský typ rozvodny Wind power Packaged zachovává klasickou evropskou tříkomorovou architekturu (strana VN, transformátor, strana NN), ale přidává funkce specifické pro vítr: vyhrazené relé ochrany rozhraní, terminály pro filtrování harmonických složek a kryt odolný vůči povětrnostním vlivům určený pro pobřežní solnou mlhu.

Co to umí?

Primární funkce: Působí jako elektrické rozhraní mezi generátorem větrné turbíny a sběrnou sítí středního napětí.

Čtyři hlavní práce:

1. Transformace napětí:Převádí výstupní napětí turbíny (typicky 690V) na napětí sběrné sítě (10kV–35kV) pomocí zvyšovacího transformátoru umístěného uvnitř jednotky.

2. Izolace chyb:Automaticky odpojí turbínu, pokud se parametry sítě (napětí, frekvence) posunou mimo povolené limity, čímž ochrání oba aktiva.

3. Úprava kvality energie:Poskytuje uzemnění, svodiče přepětí a filtrační body ke zmírnění harmonických generovaných pohony s proměnnou frekvencí uvnitř turbíny.

4. Měření a monitorování energie:Umístí užitkové CT a PT pro měření výkupních cen a vzdálené sledování výkonu.

Vzhledem k tomu, že větrná elektrická rozvodna evropského typu je dodávána plně zapojená a otestovaná, vývojáři větrných farem se vyhnou měsícům elektrické montáže na místě. Jedna jednotka obsluhuje buď jednu velkou turbínu (2MW–6MW) nebo malý shluk menších turbín v konfiguraci „daisy chain“.

Parametr produktu

Níže jsou uvedeny standardní technické specifikace pro evropský typ rozvodny větrné energie od Lugao Power. Vlastní hodnocení k dispozici na vyžádání.

Vlastnosti a aplikace produktu

Q1: Čím se liší evropská rozvodna s obalem pro větrnou energii od standardní evropské rozvodny?

A: Tři vlastnosti specifické pro vítr. Za prvé, transformátor uvnitř rozvodny evropského typu s balením větrné energie je navržen pro obousměrný tok energie a časté kolísání napětí – turbíny se neustále zvyšují a snižují. Za druhé, oddíl NN obsahuje vyhrazené ochranné relé síťového rozhraní, které se vypne do 100 ms, pokud dojde k odchylkám síťového napětí nebo frekvence, jak to vyžadují normy pro propojení veřejných služeb (např. IEEE 1547, IEC 61727). Za třetí, celý kryt používá antivibrační úchyty na všech elektrických kontaktech; standardní jednotky by viděly povolení šroubu po šesti měsících blízko turbíny.

Q2: Jak tato jednotka zvládá údery blesku běžné v otevřených větrných elektrárnách?

A: Každá zabalená rozvodna evropského typu pro větrnou energii je vybavena svodiči přepětí typu 1+2 na straně VN i NN (výbojová kapacita 25 kA na sloup). Nádrž transformátoru má navíc přímé zemnící oko dimenzované pro měděný kabel 120 mm². V našem továrním testu simulujeme bleskové impulsy 10/350μs až do 100kA bez vnitřního přeskoku.

Q3: Může být tato rozvodna použita pro větrnou energii na souši i na moři?

A: Na pevnině – rozhodně. Pro offshore nabízíme vylepšenou verzi s názvem „Offshore Package“. Standardní rozvodna evropského typu s balením větrné energie má krytí IP54, vhodné pro pobřežní zóny na pobřeží. Pro offshore (na platformě turbíny nebo na plášti) upgradujeme na IP66, používáme povrchovou úpravu námořní třídy C5-M (nad 400 μm tlustou) a nahrazujeme všechny standardní ocelové šrouby nerezovou ocelí 316L. Transformátorový olej je nahrazen přírodním esterem (biologicky odbouratelný), aby byly splněny ekologické předpisy.

Q4: Jaké jsou nejběžnější scénáře aplikace pro tuto jednotku?

A: Čtyři primární aplikace:

Podrobnosti o výrobě

Jak Lugao Power staví lepší větrnou elektrárnu evropského typu

Detail 1: Antivibrační technika

Většina poruch rozvoden ve větrných elektrárnách má původ v uvolněných spojeních v důsledku konstantní oscilace turbíny (0,5–2 Hz). Naše řešení: každé připojení přípojnic používá talířové pružiny Belleville pod hlavou šroubu, které udržují upínací sílu, i když komponenty vibrují. Svorkovnice jsou klecového typu (ne šroubové). Vnitřní stahovací pásky jsou nahrazeny nerezovými zajišťovacími pásky. Výsledek: po 5 000 hodinách simulovaných vibrací (2 g, 5–200 Hz rozmítání) zůstane zachován točivý moment > 90 % původní hodnoty.

Detail 2: Návrh transformátoru pro větrný cyklus

Standardní distribuční transformátory vidí stálé zatížení. Větrné transformátory zaznamenávají rychlé výkyvy z 0 % na 110 % za méně než 10 sekund. NášVětrná energie Balená rozvodna evropského typupoužívá jádro s vysokou pevností nakrátko s axiálním upínacím tlakem 4,5 MPa (oproti průmyslovému standardu 2,5 MPa). Vinutí jsou kontinuálně transponované vodiče (CTC) spíše než více paralelních pramenů, což eliminuje ztráty cirkulačního proudu během nesymetrického zatížení. Přidáváme také teplotní senzory z optických vláken zabudované přímo do NN vinutí – nejen špičkové olejové teploměry – poskytující řídicímu systému turbíny data o hotspotu v reálném čase.

Detail 3: Ochrana proti korozi za nátěrem

Větrné elektrárny se nacházejí v prostředí třídy C3 (vnitrozemí) až C5-M (offshore). Standardní práškové lakování selhává na řezných hranách. Náš postup:

1. Těsnění hran: Každá laserem řezaná hrana je před lakováním opatřena housenkou epoxidového tmelu.

2. Základní nátěr bohatý na zinek: 80μm 95% epoxidového základního nátěru zinkového prachu (obětní ochrana).

3. Mezinátěr: 100μm vysoce nanášecího epoxidu.

4. Vrchní nátěr: 80μm polyuretan (RAL 7035 světle šedá, nebo zakázková).

Celková DFT (tloušťka suchého filmu) = minimálně 260 μm. Solná mlha testována na 1500 hodin bez tečení (ASTM B117).

Naše výhoda vs. konkurence

Proč zvolit Lugao Power pro rozvodny větrné elektrárny?

Více než 10 let výroby energetických zařízení

Vyhrazený tým konstruktérů transformátorů a rozváděčů vysokého napětí

Řešení rozvoden větrné energie od 1MVA do 8MVA

Tovární testování před odesláním

Přizpůsobené návrhy pro projekty na pevnině a pobřeží větru

Výroba a testování v souladu s IEC
