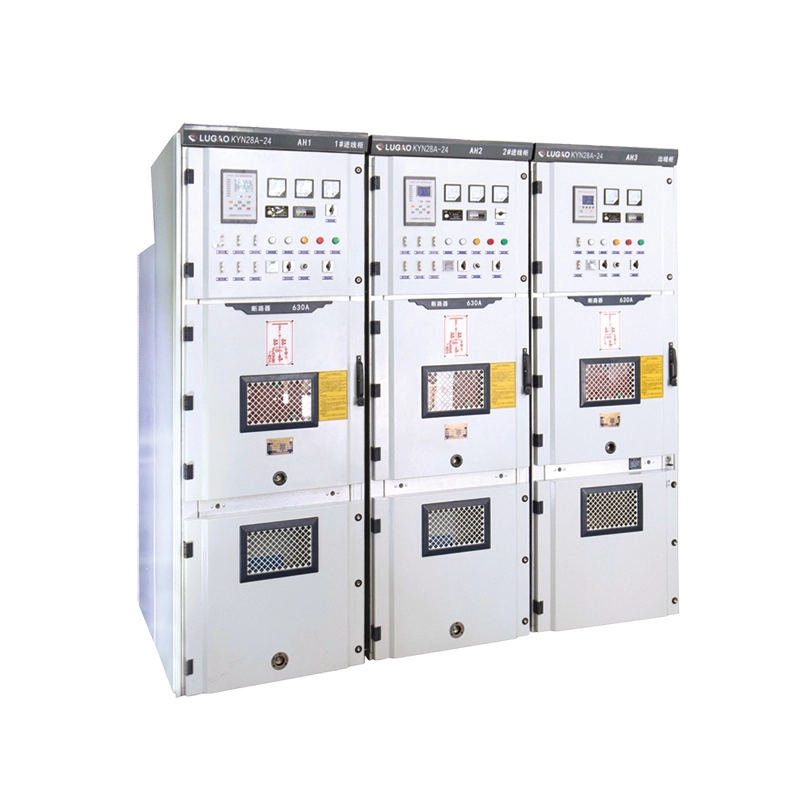

Pancéřový výsuvný rozváděč rozvodny KYN 35 kV

Co je toto zařízení?

Pancéřovaný výsuvný rozváděč rozvodny KYN 35 kV je továrně smontovaný, kovový uzavřený,vnitřní vysokonapěťové rozvaděčeurčeno pro 40,5kV (35kV nominální) třífázové napájecí systémy. Patří do řady KYN a používá se v rozvodnách, průmyslových elektrárnách, velkých komerčních komplexech a sběrných stanicích obnovitelné energie.

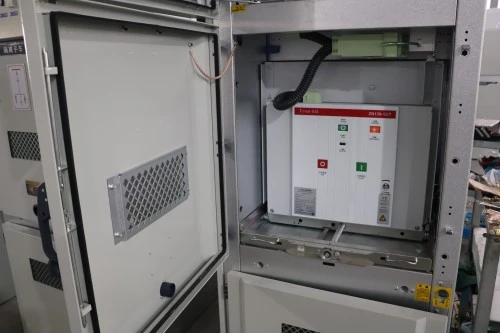

Na rozdíl od rozváděče pevného typu, kde jsou jističe přišroubovány na místě, tento pancéřovaný výsuvný typ obsahuje pohyblivý vozík s jističem, který lze svinout do tří různých poloh: provozní, testovací/izolovaný a vytažený. Tato konstrukce umožňuje výměnu vadného jističe během několika minut bez odpojení celé přípojnice – kritická výhoda pro nepřetržité napájení.

Co to dělá?

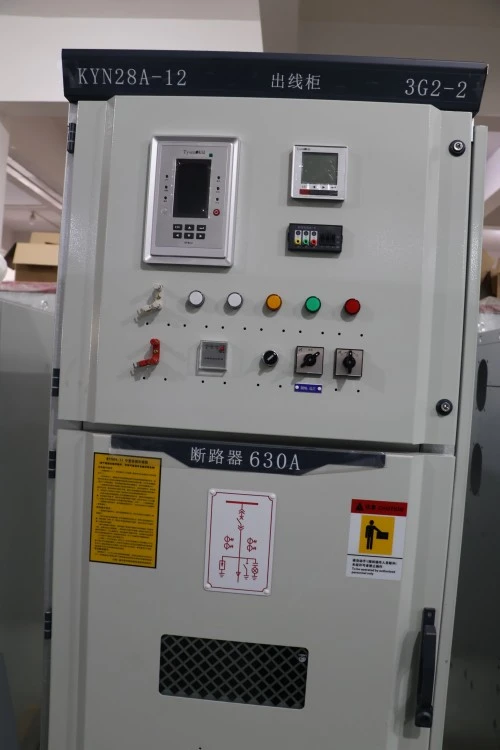

Základní funkcí tohoto zařízení je přijímat 35kV vstupní napájení z transformátoru nebo venkovního vedení, chránit navazující síť pomocí jističů a distribuovat elektřinu do odchozích napáječů, jako jsou vysokonapěťové motory, sekundární transformátory, kondenzátorové banky nebo velké průmyslové zátěže. Pancéřový výsuvný rozváděč rozvodny KYN 35 kV také poskytuje:

● Izolace – Viditelné odpojení pro bezpečnou údržbu

● Ochrana – nadproud, zemní porucha a vypínání při zkratu přes relé nebo IED

● Měření – Měření napětí a proudu pro SCADA rozvodnu

● Blokování – Mechanický systém pěti prevencí k vyloučení lidské chyby

Rozdělení kódu modelu

Vlastnosti a aplikace produktu

Funkce produktu

Funkce 1: Pravá obrněná výsuvná konstrukce

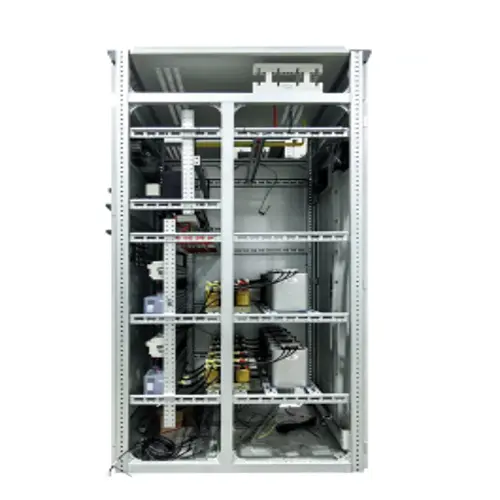

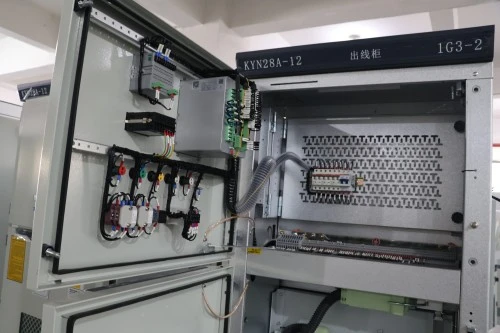

Výsuvný kovový uzavřený rozváděč obsahuje oddělené prostory z ocelového plechu pro jistič, přípojnici, kabelovou koncovku a nízkonapěťové ovládání. Každý oddíl je uzemněn a izolován od šíření obloukového výboje.

Funkce 2: Pětistupňové mechanické blokování

Systém pěti prevencí je plně mechanický, není závislý na softwaru. Fyzicky zabraňuje:

1. Zapnutí jističe při sepnutém uzemňovacím spínači

2. Otevření předního krytu se zavřeným jističem

3. Přesouvání jističe mezi polohami pod napětím

4. Provoz uzemňovacího spínače s živými vodiči

5. Zavírací jistič bez ovládací síly

Funkce 3: Zadržování vysokého oblouku

Interní klasifikace oblouku (IAC) testována na 31,5 kA po dobu 1 sekundy. Obloukové klapky směřují tlak nahoru a pryč od obsluhy.

Funkce 4: Spolehlivost izolace vysokého napětí

Světlé vzdálenosti mezi fázemi a fázemi překračují minima IEC 62271-200. Všechny přípojnice jsou tepelně smrštitelné nebo pokryté antikoronovým stíněním.

Funkce 5: Inteligentní monitorování a vzdálené ovládání

Standardní IED (inteligentní elektronické zařízení) se zasíláním zpráv RS485/Modbus nebo IEC 61850 GOOSE. Monitorování polohy jističe, stavu nabití pružiny, SF6 (pokud je použit), teploty a částečného vybití v reálném čase.

Specifikace produktu

Proč zvolit Lugao Power Co., Ltd. před konkurenty?

Proč si nás zákazníci opakovaně vybírají:

Neřežeme rohy na vůli izolace, materiálu přípojnic nebo robustnosti blokování. Každý rozváděč KYN, který opouští naši továrnu, prochází úplnou zkouškou odolnosti 95 kV – nikoli „rutinním“ testem se sníženým napětím. Poskytujeme také schémata zapojení specifická pro panely v CAD a PDF, nikoli obecné šablony.

Balení, dodávka a poprodejní servis

Obal

Každý pancéřový výsuvný panel rozváděče KYN rozvodny 35 kV je zabalen do antikorozního papíru VCI + plastové fólie

1. Poté uzavřeno v překližkové bedně s certifikací fumigace s pěnovou výplní na všech rozích a hranách

2. Vozík lámače se dodává ve vytažené poloze, zajištěný přepravními konzolami

3. Přípojnice jsou demontované, jednotlivě zabalené, označené fází a číslem panelu

4. Sekundární zástrčky, držadla, uzemňovací klíče a náhradní pojistky zabalené v krabici na příslušenství odolné proti povětrnostním vlivům uvnitř oddílu LV

5. Pro zásilky citlivé na vlhkost (námořní přeprava) přidány sáčky se silikagelem

Doprava

1. Námořní přeprava: 40ft kontejner HC pojme 6–8 panelů (v závislosti na rozměrech)

2. Pozemní nákladní doprava: Valník s antivibračními airbagy a popruhy

3. Incoterms: EXW (továrna), FOB ningbo

4. Dokumentace přiložená k zásilce

5. Výkres celkového uspořádání (ve stavu stavby)

6. Jednořádkové schéma s číslováním panelů

7. Schéma zapojení (velikost A3, laminované)

8. Kusovník (jističe, PTP, VT, relé)

9. Zpráva o rutinním testu (podepsána QA)

10. Návod k použití (angličtina nebo místní jazyk)

11. Blokovací matice a schéma klíče (pokud je použito blokování klíčem)

Závazek poprodejního servisu

1. Záruční doba: 12 měsíců od data odeslání (lze prodloužit na 24 nebo 36 měsíců s placenou servisní smlouvou)

2. Technická podpora: Doživotní bezplatná vzdálená konzultace. Naši inženýři před dodáním zkontrolují vaše jednolinkové schéma a nastavení relé.

3. Servis v terénu: Dohled při instalaci, pomoc při uvádění do provozu, diagnostika závad. Zdarma během záruční doby (cestovné a ubytování zpoplatněno). Po záruce účtováno denní sazbou + díly.

4. Dodávky náhradních dílů: Pojízdné pojistky, primární kontakty, sekundární zástrčky, držadla regálů, uzemňovací spínače, regulátory teploty a blokovací prvky držené na skladě. Zásilka kritických náhradních dílů do druhého dne prostřednictvím DHL/FedEx.

Často kladené otázky

Q1: Lze pancéřový výsuvný rozváděč rozvodny KYN 35 kV použít venku v kompaktní rozvodně?

A:Standardní: IP4X (pouze vnitřní).

Volitelné: Venkovní kryt IP54 se střechou odolnou vůči povětrnostním vlivům a nuceným větráním, s několika panely.

Akce: Při žádosti o cenovou nabídku uveďte „outdoor“.

Q2: Jak ověřit blokování pěti prevencí před zapnutím napájení?

A：Následujte krok za krokem test v manuálu (základní test: 10 min).

Klíčové kontroly: Jistič otevřený + uzemnění zavřené → měl by blokovat zajetí. Jistič zavřený → přední dveře by měly zůstat zamčené.

Doporučení: Test během uvádění do provozu a každých 6 měsíců.

Q3: Životnost primárních odpojovacích kontaktů a indikátoru výměny?

A：Postříbřené měděné kontakty: dimenzované na 5 000 operací.

Indikátor opotřebení: na kontaktním prstu viditelná červená čára → vyměnit.

Typická trafostanice (rozložení jednou ročně): životnost 30+ let. Častý provoz (obloukové pece): Měření přechodového odporu ročně.
