XGN skříňový vysokonapěťový spínací přístroj pevného typu

Co je toto zařízení?

Vysokonapěťový rozváděč XGN krabicového pevného typu (XGN je zkratka pro „pevný typ krabicového typu“) je kovově uzavřený,vnitřní vysokonapěťové rozvaděčeshromáždění. Primárně se používá v třífázových střídavých napájecích systémech se jmenovitým napětím 6 kV, 10 kV, 20 kV nebo 35 kV a jmenovitou frekvencí 50/60 Hz.

co to dělá?

Toto zařízení se používá pro příjem a distribuci elektrické energie, jakož i pro řízení, ochranu a monitorování elektrických vedení a transformátorů. Na rozdíl od rozváděče výsuvného typu používá vysokonapěťový rozváděč XGN Box pevného typu pevně namontované jističe a odpojovací spínače s viditelnými izolačními mezerami, díky čemuž je pevnější, nákladově efektivnější a snadněji se udržuje v mnoha průmyslových a komerčních aplikacích středního rozsahu.

Rozdělení kódu modelu:

XGN – Skříňový typ Pevný typ Vnitřní Kovově uzavřený

Skříňový typ – Plně uzavřené kovové pouzdro

Pevný typ – Pevná instalace hlavních spínacích prvků

Typické aplikace:

Rozvodné místnosti v továrnách, obytných komplexech, nákupních centrech, nemocnicích, datových centrech a stanicích obnovitelné energie.

Popis produktu

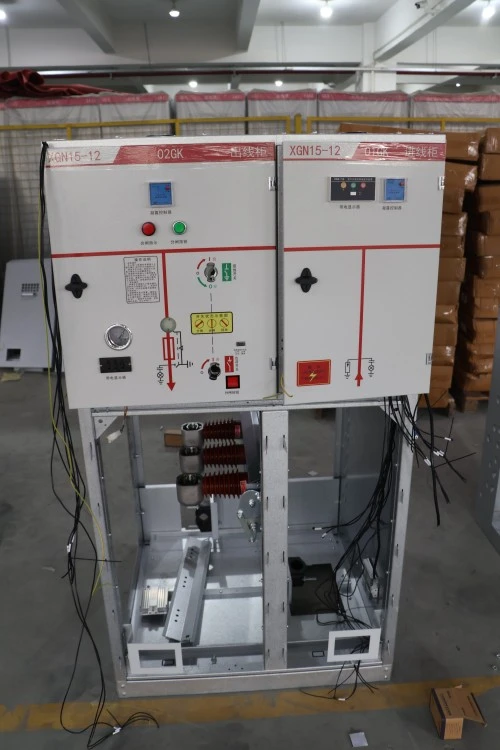

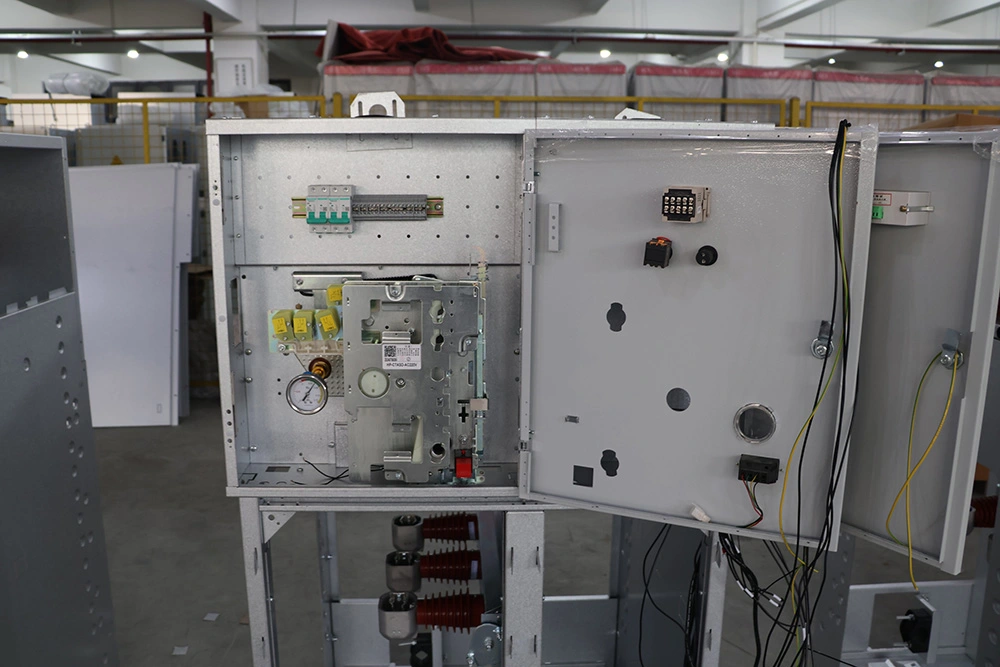

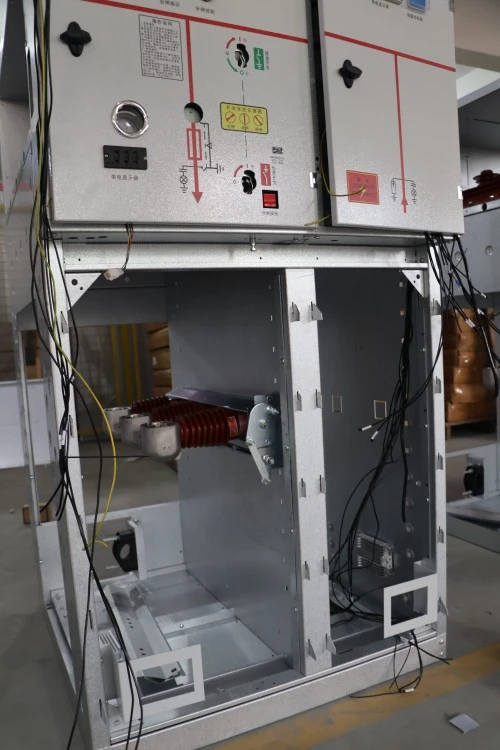

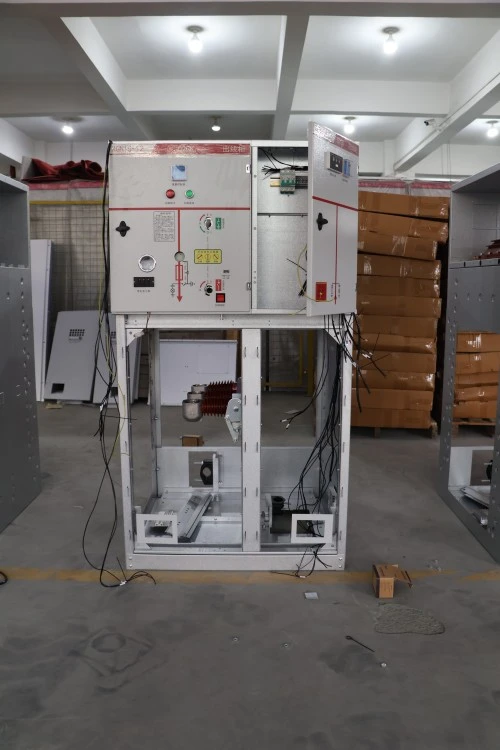

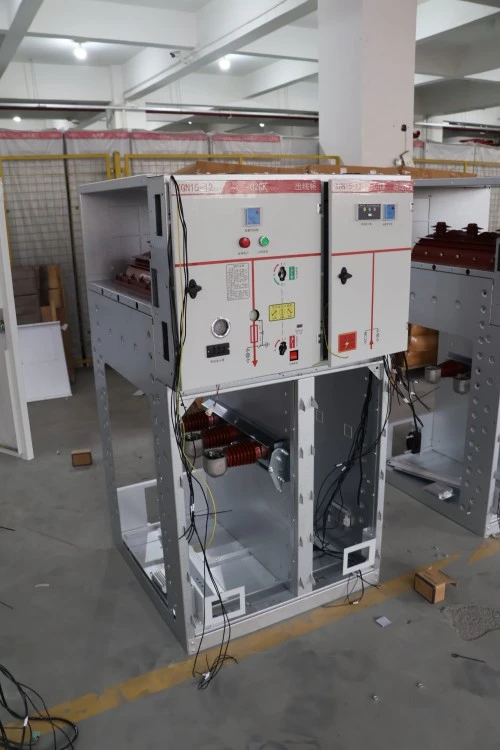

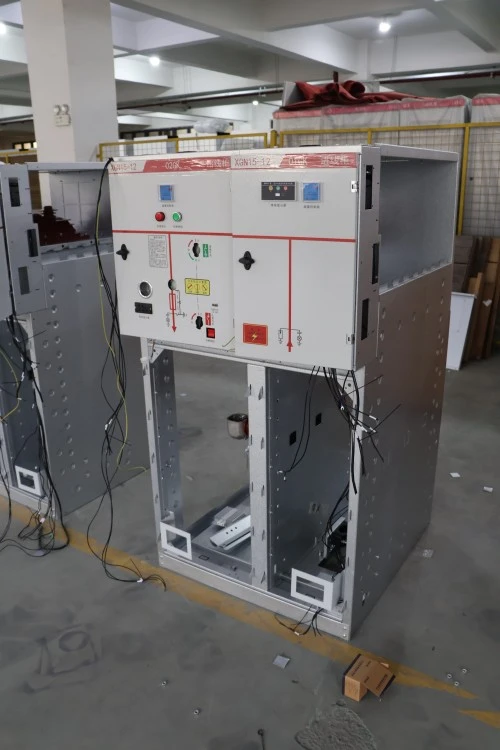

Vysokonapěťový rozváděč pevného typu XGN Box je standardizované, ekonomické a vysoce spolehlivé řešení rozváděče. Jeho základní struktura zahrnuje pevně namontovaný vakuový vypínač, třípolohový oddělovací spínač, proudové transformátory, napěťové transformátory a komplexní blokovací mechanismus. Kryt je vyroben z vysoce kvalitní oceli válcované za studena nebo nerezové oceli, potažené elektrostatickým práškem pro vynikající odolnost proti korozi.

Klíčové elektrické parametry: jmenovité napětí 12kV (volitelně 24kV/40,5kV), jmenovitý proud do 3150A, zkratový proud do 40kA. Thespínací zařízeníplně vyhovuje normám GB3906 a IEC62271‑200.

Jeho kompaktní design (typická šířka 800 mm, hloubka 900 mm, výška 2200 mm) šetří cennou podlahovou plochu. Všechny vysokonapěťové oddíly jsou plně uzavřené a propojené, což zajišťuje bezpečný provoz. Přední panel obsahuje přehledná mimická schémata, indikační kontrolky a tlačítka nouzového vypnutí.

Pevný vysokonapěťový rozváděč XGN Box je zvláště vhodný pro projekty, kde je upřednostňována jednoduchá obsluha, nízké počáteční náklady a snadná údržba před konfigurovatelností výsuvu.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Klíčové vlastnosti

1. Jednoduchost pevného typu – nižší četnost poruch

Žádné složité pohyblivé kolejové konstrukce. Vysokonapěťový rozváděč pevného typu XGN Box používá šroubové nebo přímé kontaktní připojení, což výrazně snižuje riziko mechanického selhání.

2. Viditelné odpojovací kontakty – bezpečné pro uzamčení/označení

Oddělovací spínač poskytuje jasně viditelné polohy kontaktů. Operátoři mohou před údržbou vizuálně potvrdit oddělení okruhu – kritická bezpečnostní výhoda oproti starším olejovým převodům nebo převodům mini typu.

3. Kompaktní a prostorově úsporný

Šířka pouhých 600 mm pro 12kV verze. Ideální pro dodatečnou montáž v rozvodnách s omezeným prostorem.

4. Plně propojeno – Zabraňuje chybné obsluze

Mechanické a elektrické blokování mezi jističem, oddělovacím spínačem a předním krytem odpovídá požadavkům „pěti prevence“.

5. Přizpůsobitelné pro drsná prostředí

Antikondenzační ohřívače a přední kryt IP4X zajišťují spolehlivý provoz ve vlhkém nebo prašném prostředí.

Oblasti použití

● Průmyslové závody – napájení výrobních linek

● Obchodní komplexy – hlavní distribuční místnost

● Datová centra – přepínání záložního napájení

● Větrné/solární elektrárny – sběr středního napětí

● Nemocnice – přepínání duálního výkonu s pevným převodem

Otázky a odpovědi

Otázka: Jaký je rozdíl mezi vaším vysokonapěťovým rozváděčem pevného typu XGN Box a výsuvným typem (jako KYN)?

A: Skvělá otázka. Vysokonapěťový rozváděč pevného typu XGN Box má pevně namontované jističe. Nemůžete „rozvinout“ jistič, ale získáte pevnější konstrukci, nižší počáteční náklady a jednodušší údržbu. Pro aplikace, kde redundance s vysokou dostupností není kritická (např. méně než 500 operací za rok), je pevný typ ekonomičtější a spolehlivější.

dveře.

Podrobnosti o výrobě

1. Výroba krytu

Ocelový plech válcovaný za studena (tloušťka ≥2 mm) nebo nerezová ocel 304

Ohýbání, svařování a povrchová úprava v domě

Elektrostatické práškové lakování (tloušťka ≥60μm, test solnou mlhou ≥240h)

2. Základní komponenty

Vakuový jistič s pevnou montáží (značka: Lugao / volitelně Siemens, ABB)

Třípolohový oddělovací vypínač s viditelným přerušením

Měděné přípojnice (pocínované nebo postříbřené)

Transformátory proudu/napětí (třída přesnosti 0,5 / 0,2S)

3. Vnitřní zapojení

Čísla vodičů, svorkovnice a plastové kanály jasně označeny

Sekundární vedení testováno při 2kV po dobu 1 minuty

Všechny dráty zpomalují hoření a jsou dimenzovány na 105°C

4. Tovární testování

Zkouška výdržného napětí napájecí frekvence

Měření odporu hlavního obvodu

Zkouška mechanického provozu (≥200krát)

Ověření funkce blokování

Měření částečného vybití (≤10 pC)

Rozváděč XGN vs KYN

Výběr mezi spínacím zařízením pevného typu XGN aVýsuvný spínací přístroj KYN závisí na požadavcích vašeho projektu, strategii údržby a rozpočtu. Rozváděč XGN je navržen pro aplikace, které upřednostňují spolehlivost, jednoduchý provoz a nižší investiční náklady, zatímco rozváděč KYN se lépe hodí pro systémy vyžadující častou údržbu nebo vysokou provozní flexibilitu.

Certifikace a zajištění kvality

● Vyhovuje IEC 62271-200

● Certifikace GB 3906

● Testování vnitřního oblouku (IAC A-FL) – volitelné

● Systém řízení továrny ISO 9001:2015

● Zprávy o typových zkouškách z národní stanice pro testování vysokonapěťových přístrojů (Xi’an / Peking)

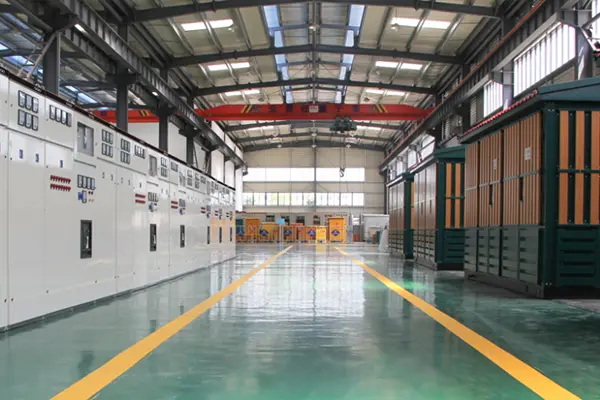

Náš rozváděč XGN je vyráběn v moderním výrobním zařízení vybaveném CNC laserovými řezacími stroji, CNC ohýbacími centry, robotickými svařovacími systémy, linkami na zpracování měděných přípojnic a komplexními vysokonapěťovými zkušebními laboratořemi. Váš vysokonapěťový rozváděč pevného typu XGN Box bude dodán s kompletní sadou zkušebních zpráv, schémat zapojení a provozních manuálů v angličtině a čínštině.

Výhody ve srovnání s konkurencí – Proč si vybrat Lugao?

Balení a dodání

Standardní balení

● Samostatná pouzdra z vysoce pevné překližky s fólií odolnou proti vlhkosti

● Vnitřní pěnová výplň pro komponenty

● Všechny výstupní svorky jsou zakryty izolačními krytkami

● Části přípojnic balené samostatně se štítky

Přepravní značky

● Číslo objednávky, místo určení, hmotnost, značky „Fragile“ a „No Stack“.

Možnosti doručení

● FOB Ningbo / Šanghaj

● Doba dodání: 15–25 dní pro standardní konfiguraci

Závazek poprodejního servisu

● Záruční doba – 12 měsíců od data odeslání (lze prodloužit na 24 nebo 36 měsíců na základě servisní smlouvy)

● Technická podpora – doživotní bezplatná konzultace; vzdálené řešení problémů do 2 hodin během pracovních dnů

● Field Service – k dispozici návod k instalaci; řešení závad na místě dle potřeby (zdarma během záruky)

● Dodávka náhradních dílů – běžné díly skladem; doručení kurýrem do druhého dne pro urgentní objednávky
