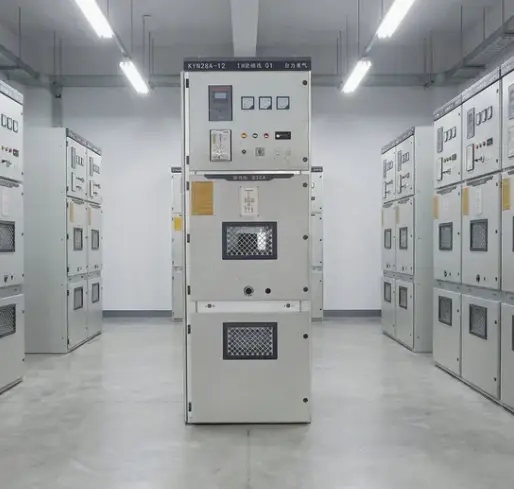

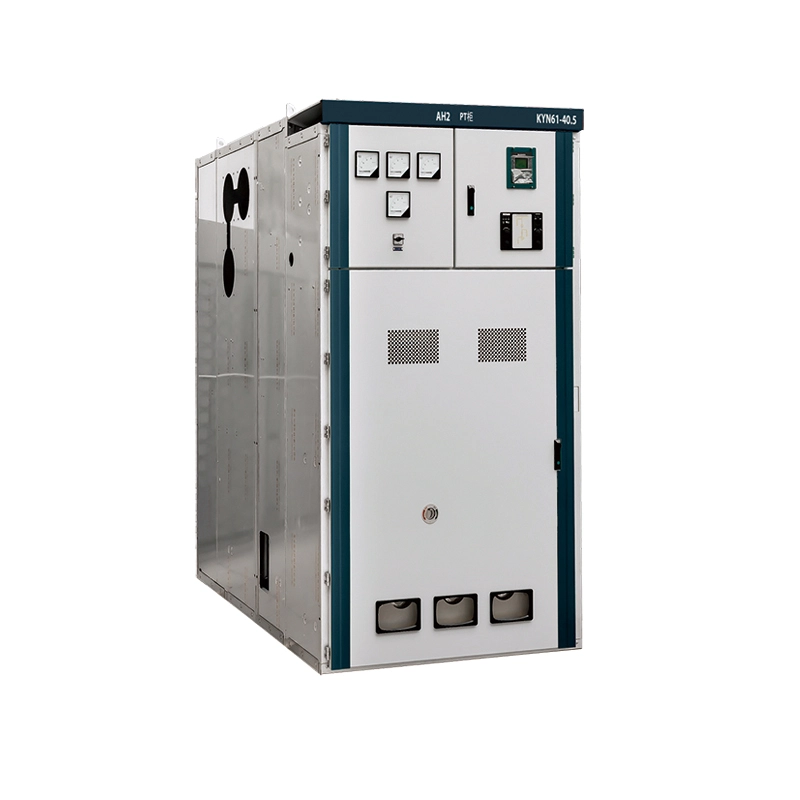

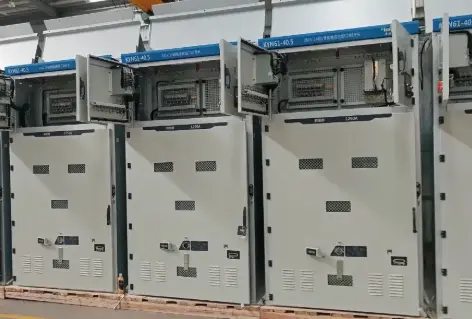

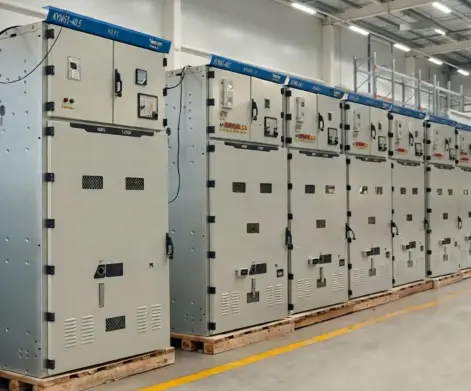

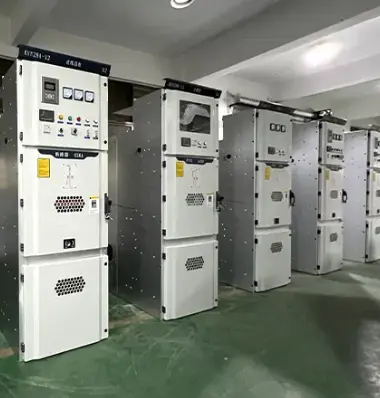

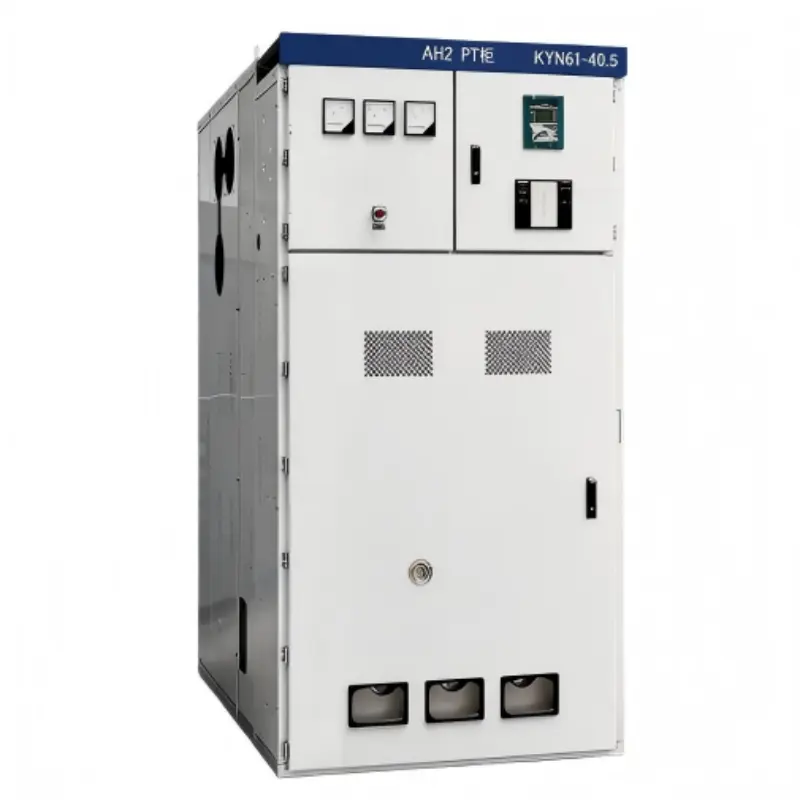

Vysokonapěťový vzduchem izolovaný panelový rozváděč KYN

Co je vysokonapěťový vzduchem izolovaný panelový rozváděč KYN?

Rozváděč je kovem pokrytý, vzduchem izolovaný, vnitřní vysokonapěťový rozváděč určený pro třífázové systémy střídavého napájení pracující při 3,6 kV až 40,5 kV, 50 Hz nebo 60 Hz.

Označení „KYN“ se řídí čínským národním standardním pojmenováním

K – kov

Y – typ ručního vozíku

N – vnitřní

Na rozdíl od plynem izolovaného rozvaděče (GIS), který používá SF6, spoléhá řada KYN na atmosférický vzduch jako primární dielektrické médium mezi živými částmi a zemí.

co to umí?

Tento vysokonapěťový vzduchem izolovaný panelový rozváděč KYN slouží jako centrální rozbočovač pro ovládání, ochranu a izolování vysokonapěťových elektrických zařízení. Mezi jeho základní funkce patří:

1. Příjem a distribuce elektrické energie – Hlavní přípojnice přijímá vstupní energii z transformátoru nebo generátoru a poté ji distribuuje do více odchozích vývodů. Každý podavač lze nezávisle přepínat.

2. Ochrana před elektrickými poruchami – Integrované vakuové jističe (umístěné ve vyjímatelném ručním vozíku) se automaticky vypnou během milisekund, když detekují stavy přetížení, zkratu nebo zemního spojení. Proudové transformátory snímají poruchu; ochranná relé iniciují vypínací povel.

3. Izolujte vybavení pro údržbu – Ruční vozík lze vysunout do „odpojené“ polohy, čímž vznikne viditelná vzduchová mezera mezi vypínačem a pevnými primárními kontakty. Uzávěry se automaticky zavřou přes živé pevné kontakty, což umožňuje bezpečnou kontrolu jističe bez odpojení celé přípojnice.

4. Zajistěte měření a monitorování v reálném čase – Proudové transformátory (CT) a napěťové transformátory (VT) namontované v kabelovém prostoru přivádějí signály do ampérmetrů, voltmetrů, analyzátorů kvality energie a vzdálených koncových jednotek (RTU).

5. Umožněte bezpečné uzemnění – Ručně ovládaný uzemňovač, mechanicky blokovaný s polohou ručního vozíku, umožňuje bezpečné uzemnění strany kabelu před zahájením údržby.

6. Koordinace s ochrannými relé – Moderní mikroprocesorová relé (volitelná) poskytují směrovou nadproudovou, diferenciální, omezenou zemní ochranu a ochranu při selhání vypínače. Komunikace přes Modbus nebo IEC 61850 umožňuje integraci do SCADA systémů.

V podstatě je vysokonapěťový vzduchem izolovaný panelový rozváděč KYN tahounem sítí středního napětí – robustní, průhledný (vzduchově izolovaný, abyste viděli, co se děje), a ekonomický pro vnitřní instalace.

Parametry produktu

Výhody produktu

1. Skutečná kovová konstrukce s oddělením

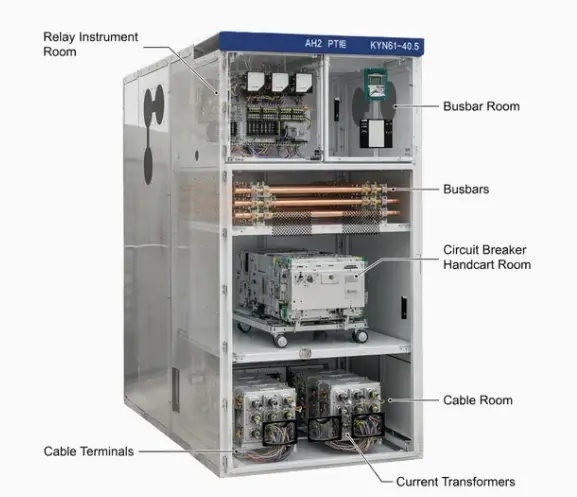

Náš rozváděč KYN rozděluje panel na čtyři plně oddělené oddíly:

● Oddíl přípojnic (vzadu nahoře)

● Odkládací přihrádka na ruční vozík (uprostřed vpředu)

● Přihrádka na kabel (vzadu dole)

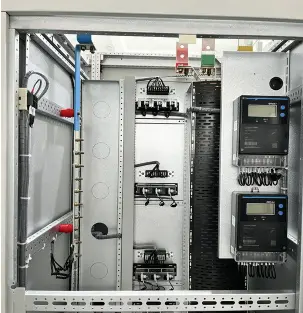

● Nízkonapěťový přístrojový prostor (vpředu nahoře)

Každá komora je oddělena 3 mm silnými ocelovými pozinkovanými bariérami s přišroubovanými přístupovými kryty. Touto segregací se dosáhne:

● Zabránění poruchy – Pokud se v jednom oddílu objeví vnitřní oblouk, nemůže se rozšířit do sousedních oddílů. Náš design prošel testováním IAC AFLR až do 40 kA po dobu 1 sekundy.

● Bezpečnost personálu – Operátoři mohou otevřít dveře oddělení jističe pro přístup k ručnímu vozíku, zatímco přípojnice zůstávají pod napětím, ale zcela uzavřeny za pevnými ocelovými bariérami.

● Paralelní údržba – Práce na ukončení kabelů mohou pokračovat během údržby prostoru jističe.

2. Automatické závěrky pro ochranu živého kontaktu

Když se ruční vozík přesune z připojené do testovací polohy, nerezové uzávěry se automaticky posunou přes pevné primární kontakty (strana vedení a zátěže). Klíčové vlastnosti:

● Materiál – 3mm silná nerezová ocel (ne hliník nebo plast)

● Provoz – Poháněný pružinou, bezpečný (závěrky se zavřou, i když praskne pružina mechanismu – gravitace pomáhá)

● Blokování – Okenice nelze ručně otevřít, pokud není odstraněn ruční vozík a není použit speciální odblokovací nástroj (zabraňuje neoprávněnému přístupu)

● Izolace – žaluzie jsou na zadní straně potaženy 2mm izolačním epoxidem, aby se zabránilo indukovanému napětí

3. Vzduchová izolace – žádný plyn SF6

Na rozdíl od plynem izolovaného rozváděče (GIS) používá vysokonapěťový vzduchem izolovaný panelový rozváděč KYN jako izolační médium pouze atmosférický vzduch. To přináší několik výhod:

● Nulové emise skleníkových plynů – SF6 má potenciál globálního oteplování 23 500krát větší než CO2. Regulační orgány v EU a mnoha státech USA omezují používání SF6. Vzduchem izolovaný KYN je volbou pro budoucnost.

● Není potřeba žádné zařízení pro manipulaci s plynem – GIS potřebuje drahé plynové vozíky, tlakoměry, detektory úniků a certifikované techniky pro doplňování. KYN nic z toho nepotřebuje.

● Vizuálně ověřitelné vzduchové mezery – Operátoři mohou vidět otevřené kontakty nebo mezeru mezi ručním vozíkem a pevnými kontakty. Zařízení SF6 skrývá vše za utěsněnými kryty.

● Nižší náklady životního cyklu – Žádné doplňování plynu, žádné pravidelné testování vlhkosti, žádná výměna těsnění. Vzduch je zdarma.

5. Vysoká odolnost proti zkratu

Nášrozvaděč KYNdosahuje:

● Jmenovitý krátkodobý výdržný proud – až 50 kA po dobu 3 sekund

● Jmenovitý špičkový výdržný proud – až 125 kA

● Klasifikace vnitřního oblouku – IAC AFLR 40kA/1s (dostupný zepředu, z boku, zezadu)

Tyto jmenovité hodnoty překračují typické požadavky na síť (obvykle 25 kA nebo 31,5 kA po dobu 3 sekund). Vysoká odolnost pochází z:

● Dvakrát složené 2,5mm držáky přípojnic

● Postříbřené měděné přípojnice s minimálním kroutícím momentem šroubu 70 Nm

● Izolované objímky přípojnic, aby se zabránilo přeskoku mezi fázemi při vibracích.

Vlastnosti produktu

Podrobnosti o výrobě

Rám a kryt

1. Materiál: 2,5mm ocelový rám válcovaný za studena; 3,0 mm přihrádkové zábrany

2. Tváření: Řezané laserem, CNC děrování, roboticky svařované MIG

3. Povlak: Devítikrokový proces – E-coat primer + polyesterový práškový lak, tloušťka 100-120μm. Solný sprej >1000 hodin

4. Barva: standard RAL 7035 (světle šedá).

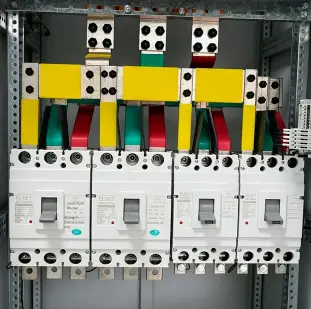

Přípojnicový systém

1. Měď: 99,95 % E-Cu, vodivost ≥58 MS/m

2. Spoje: Postříbřené (10μm) + podložky Belleville, utažené na 70Nm s červeným značením

3. Izolace: Teplem smrštitelné manžety zpomalující hoření, částečný výboj <5pC při 15kV

4. Podpěrné izolátory: Epoxid s křemičitým plnivem, tečení ≥20 mm/kV

Výroba ručních vozíků

1. Podvozek: práškově lakovaná černá; čtyři MoS2-nylonové válce (nosnost každého 500 kg)

2. Stojan: vodicí šroub Acme, 10 otáček, testované připojení, točivý moment <15 Nm

3. Montáž jističe: Přímé našroubování pro Lugao VCB nebo ABB VD4/Siemens 3AH

4. Pomocné kontakty: 8NO+8NC, stříbro-nikl, 10A při 250V AC

Balení, doprava a poprodejní servis

Balení a doprava

Každá vzduchem izolovaná rozváděčová skříň KYN s kovovým pláštěm je chráněna fólií odolnou proti vlhkosti, pěnou nebo chrániči rohů a balena do exportních dřevěných beden nebo vyztužených palet podle požadavků na přepravu. Ruční vozíky, nástroje a příslušenství vakuového vypínače mohou být upevněny nebo samostatně chráněny, aby se omezil pohyb během přepravy. Přepravu lze zajistit námořní nebo pozemní dopravou podle místa určení projektu.

Poprodejní servis

Lugaoposkytuje technickou podporu pro instalaci, uvedení do provozu a provoz dle potvrzené smlouvy o objednávce. Elektrické výkresy, schémata sekundárního zapojení, provozní pokyny a zprávy o běžných zkouškách mohou být dodány před odesláním. Záruční podmínky a podpora náhradních dílů jsou poskytovány podle smlouvy a potvrzené technické dohody.
