Vysokonapěťový pevný střídavý kovový uzavřený rozváděč

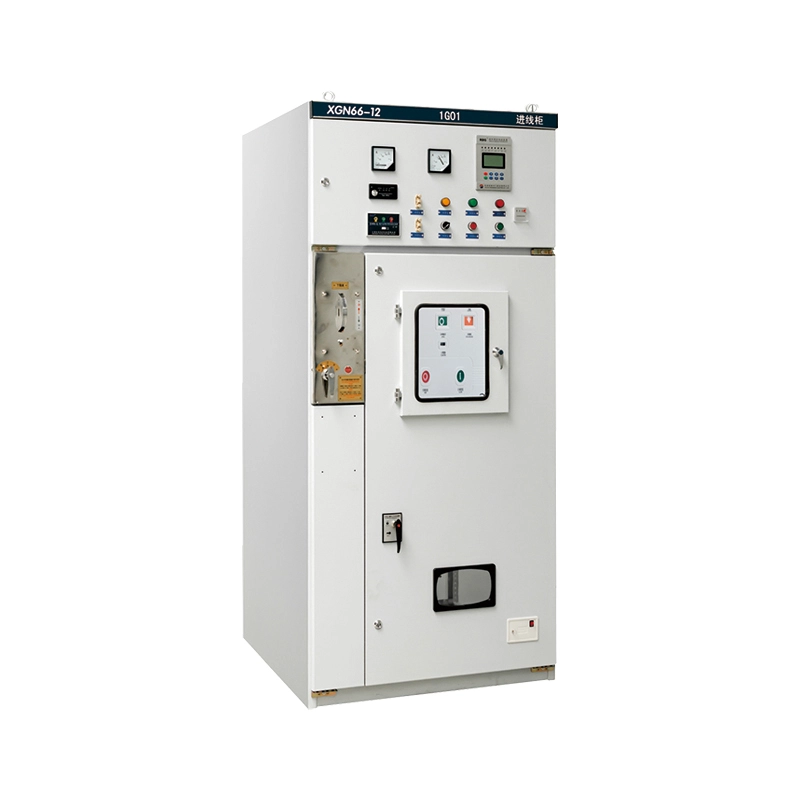

Vysokonapěťový pevný střídavý kovový uzavřený rozváděč (model: XGN66-12) je vnitřní, vzduchem izolovaná kompletní sada rozváděčů. Je určen pro třífázové napájecí systémy AC 50/60 Hz pracující při jmenovitém napětí 3,6 kV, 7,2 kV a 12 kV.

Na rozdíl od výsuvných variant tento pevný střídavý kovový uzavřený rozváděč využívá pevně namontovaný vakuový vypínač a strukturovaný izolační systém. Tato konstrukční filozofie zjednodušuje připojení hlavního obvodu, zvyšuje mechanickou stabilitu a poskytuje nákladově efektivní řešení bez kompromisů v oblasti bezpečnosti. Skříň je vyrobena z vysoce pevných ocelových plechů válcovaných za studena, svařených a sešroubovaných tak, aby vytvořily robustní konstrukci, která odolává deformacím během přepravy a provozu. Slouží jako kritické rozhraní pro příjem elektrické energie ze sítě a její distribuci do transformátorů, motorů a dalších vysokonapěťových zátěží a nabízí integrované funkce řízení, měření a ochrany v jediném kompaktním provedení.

Vlastnosti a aplikace produktu

Klíčové vlastnosti (styl otázek a odpovědí)

Otázka: V čem je "pevný" design tohoto vysokonapěťového pevného AC kovového uzavřeného rozváděče lepší než výsuvné typy?

A: Jednoduchost a síla. Protože jsou hlavní součásti pevné, připojení primárního okruhu je robustnější a méně náchylné k problémům s opotřebením kontaktů spojenými s pohybujícími se ručními vozíky. Tato konstrukce umožňuje menší objem skříně (téměř o 50 % menší než tradiční konstrukce), takže je ideální pro prostorově omezené vnitřní rozvodny. Obecně také nabízí nižší počáteční pořizovací náklady při zachování „pětiodolného“ blokovacího mechanismu, aby se zabránilo nesprávné funkci.

Otázka: Jak Lugao Power zajišťuje bezpečnost obsluhujícího personálu?

Odpověď: Bezpečnost je zakotvena v mechanice. Thespínací zařízeníje vybavena povinným mechanickým zámkovým systémem mezi hlavním vypínačem, odpojovačem a dveřmi skříně. Vysokonapěťový pevný střídavý kovový uzavřený rozváděč je vybaven viditelným bodem zlomu (izolační spínač), který operátorům umožňuje vizuálně potvrdit, že je napájení vypnuto před údržbou, což odpovídá globálním normám elektrické bezpečnosti. Komponenty jako odpojovač GN30-12 jsou navíc plně uzavřeny, aby se zabránilo expozici oblouku.

Otázka: V jakých prostředích lze tento produkt použít?

Odpověď: Tento produkt je navržen pro drsná průmyslová prostředí. Spolehlivě funguje při teplotách od -25°C do +40°C a nadmořských výškách do 1000 m (přizpůsobitelné pro vyšší nadmořské výšky). Je široce používán v:

1. Elektrárny a rozvodny: Jako hlavní vstupní/výstupní jednotka.

2. Průmyslové a důlní podniky: Pro řízení těžkých strojů a transformátorů.

3. Výškové budovy: Pro rozvodné místnosti v suterénech nebo technických podlažích.

4. Obnovitelná energie: Jako synchronizační bod pro větrné nebo solární farmy.

Otázka: Podporuje tento vysokonapěťový pevný střídavý kovový uzavřený rozváděč snadnou údržbu?

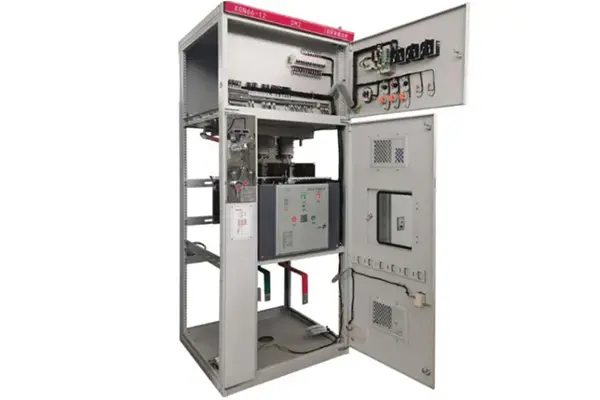

A: Rozhodně. Přestože je „opravený“, údržba je jednoduchá. Přední panel umožňuje snadný přístup do oddílu jističe a komora přípojnic je nahoře izolovaná. Výměna pojistek (v pojistkových kombinacích) je jednoduchá a bezpečná.

Podrobnosti o výrobě a zajištění kvality

Technické řemeslo

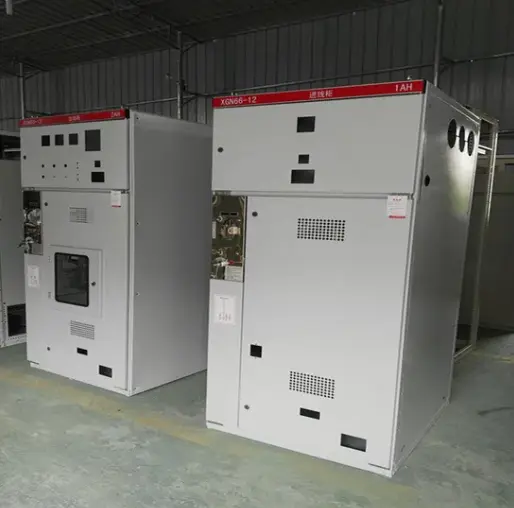

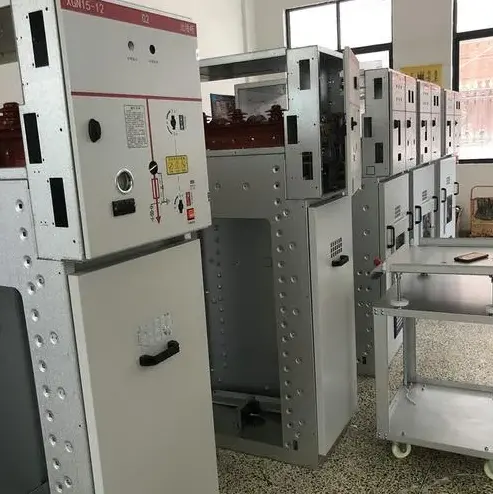

● Pokročilá výroba: Kovová skříň je zpracována pomocí CNC děrovacích, ohýbacích a stříhacích strojů, což zajišťuje vysokou přesnost a zaměnitelnost. Rám je sestaven pomocí vysokopevnostních šroubů, které eliminují deformaci při svařování.

● Izolační výkon: Systém využívá vzduch jako primární izolační médium. Díky optimalizovanému fázovému odstupu přípojnic a použití izolátorů s vysokou povrchovou cestou však vysokonapěťový pevný střídavý kovový uzavřený rozváděč snadno projde zkouškou výdržného napětí 42 kV napájecí frekvence.

● Blokovací mechanismus: Používáme spolehlivý blokovací systém „pěti prevencí“:

1. Brání sepnutí jističe, pokud je uzemňovač sepnutý.

2. Zabraňuje sepnutí uzemňovače, pokud je sepnutý jistič.

3. Brání otevření předního/zadního panelu, pokud je jistič pod napětím.

Certifikace

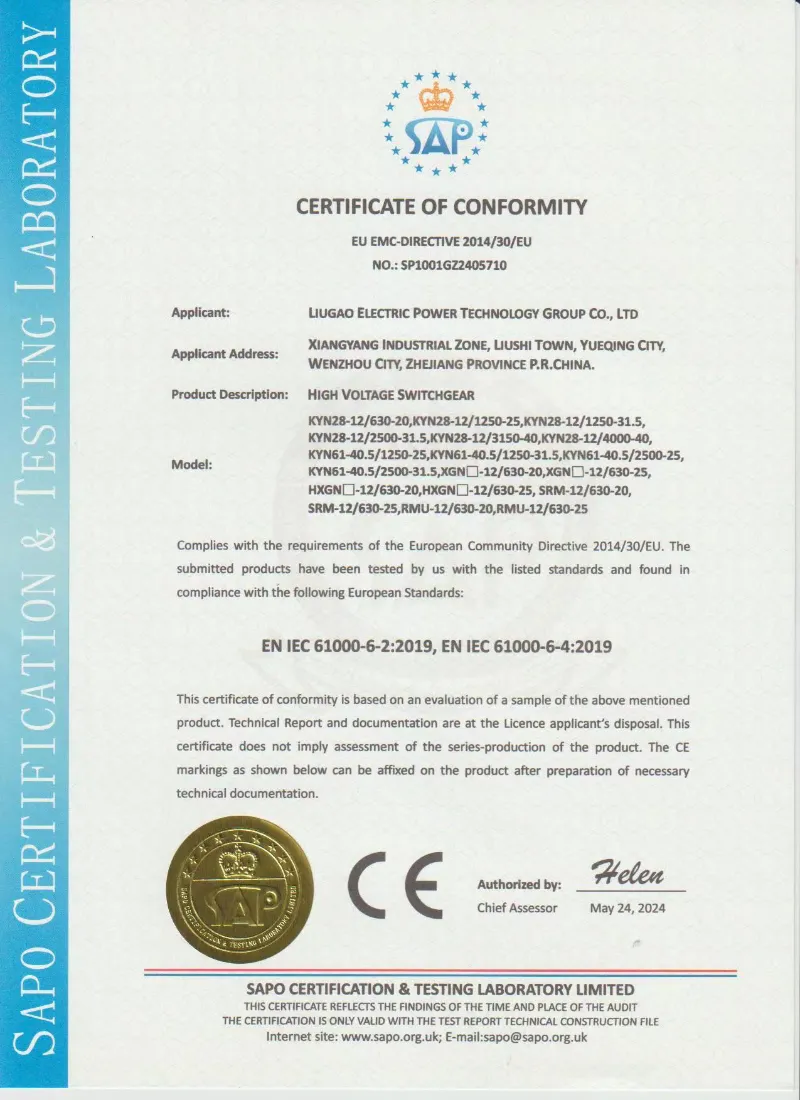

● Společnost Společnost Lugao Power Co., Ltd.dodržuje přísné mezinárodní směrnice. Naše řada XGN66-12 je plně typově testována a vyhovuje normě IEC 62271-200 (střídavé kovové rozváděče a ovládací zařízení). Jsme také držiteli certifikátů ISO 9001 pro naše výrobní zařízení, což zajišťuje stálou kvalitu.

Parametr produktu (specifikace)

Výběr správného hodnocení je zásadní. Pro transformátor 1000 kVA při 12 kV doporučujeme jmenovitý proud 630 A s krátkodobou výdrží 25 kA, aby bylo možné efektivně zvládnout potenciální poruchové proudy. Výpočty specifické pro zatížení konzultujte s našimi techniky.

Proč si vybrat Lugao Power Co., Ltd.?

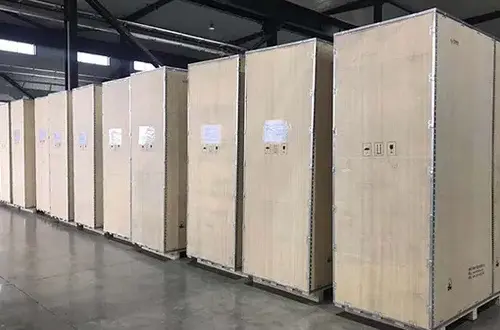

Osvědčená exportní odbornost:S více než 500 jednotkami úspěšně rozmístěnými na Filipínách, Vietnamu, Saúdské Arábii a Nigérii za posledních 5 let jsou naše obalová řešení (včetně vyztužených ocelových přepravek a antikorozní fólie VCI) testována pro námořní přepravu na dlouhé vzdálenosti a skladování ve vlhkém přístavu.

Skutečné přizpůsobení:Kromě přizpůsobení barev RAL poskytujeme přizpůsobené poměry CT/VT a konfigurace pomocných kontaktů, aby vyhovovaly vašim stávajícím schématům ochranných relé (kompatibilní s ABB/Siemens/Schneider).

Agilní dodavatelský řetězec:Využitím našeho místního ekosystému komponent garantujeme dodací lhůtu 15–20 dní, což je výrazně rychlejší než u evropských protějšků, aniž bychom museli obětovat kvalitu klíčových komponent (vakuová zhášedla VS1/ZN63).

Poprodejní reakce

Horká linka:Technické dotazy zodpovězeny do 2 hodin (24/7).

Logistika náhradních dílů:Důležité náhradní díly zasíláme prostřednictvím DHL/FedEx do 48 hodin.

Digitální dokumentace:Poskytujeme kompletní anglická schémata zapojení, SLD a provozní manuály prostřednictvím cloudového spojení před odjezdem plavidla, což umožňuje vašemu týmu na místě připravit se předem.
