Středový typ KYN Blokovací vysokonapěťový rozváděč s pěti pojistkami

Blokovací vysokonapěťový rozváděč s pěti zábranami typu KYN Center je plně smontovaný, kovově uzavřený, výsuvný rozváděč primárně používaný v 3,6 kV až 12 kV třífázových střídavých napájecích systémech. Je navržen pro konfigurace s jednou nebo dvojitou přípojnicí s aplikacemi s odbočkami.

Co je to za zařízení?

Toto zařízení je vysokonapěťová rozvodná skříň, ve které jsou umístěny jističe, odpojovače, uzemňovací spínače, proudové transformátory, napěťové transformátory a ochranná relé. Jeho definujícím prvkem je mechanismus „zámku s pěti prevencemi“, který fyzicky zabraňuje:

1. Zavírání se sepnutým uzemňovacím spínačem

2. Otevření předního krytu se zavřeným jističem

3. Vložení nebo vyjmutí jističe, když je spínač zavřený

4. Obsluha uzemňovacího spínače pod napětím

5. Zapnutí jističe bez ovládacího napájení

co to dělá?

Bezpečně přijímá elektrickou energii z transformátoru nebo příchozího vedení a rozvádí ji do výstupních napáječů, jako jsou motory, transformátory, kondenzátorové baterie nebo sekundární rozvodny. VN rozváděče typu KYN Center s pěti zábranami jsou páteří průmyslových a inženýrských sítí vysokého napětí.

Rozdělení kódu modelu:

● KYN – K: Kovové Y: Výsuvný typ N: Vnitřní

● Typ středu – Modulární konfigurace středového jističe

● Pětistupňové blokování – Mechanická a elektrická ochrana proti chybám

● Rozváděče vysokého napětí – Jmenovité do 12 kV

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

1. Vysoká bezpečnost – pětistupňové blokování

Blokovací vysokonapěťový rozváděč typu KYN Center s pěti prevencemi obsahuje povinné mechanické blokování mezi jističem, oddělovacími kontakty, uzemňovacím spínačem a předními panely. Tím se eliminuje riziko chyby obsluhy – příčina č. 1 obloukových výbojů.

2. Kompaktní modulární konstrukce

Vozík výsuvného kladiva hladce klouže po kolejnicích se třemi odlišnými polohami: provozní, zkušební/izolovaný a vytažený. To umožňuje údržbu bez vypínání celé přípojnice – zásadní výhoda pro datová centra a nemocnice.

3. Inteligentní monitorování a řízení

Volitelná inteligentní IED (relé) poskytují:

● Monitorování proudu, napětí a výkonu v reálném čase

● Nadproudová, zemní a směrová ochrana

● Komunikace RS485/Modbus nebo IEC 61850

● Dálkové otevírání/zavírání pomocí SCADA

● Standardní snímače teploty a vlhkosti uvnitř prostoru jističe zabraňují kondenzaci.

4. Vysoká mechanická spolehlivost

● Životnost mechanismu jističe: 30 000 operací (bezúdržbové)

● Pomocné kontakty: Slitina stříbra a niklu pro více než 10 000 elektrických operací

● Primární odpojovací kontakty: Postříbřená měď s tlakem pružiny

Oblasti použití

Podrobnosti o výrobě

1. Výroba krytu

● 2,0 mm ocel válcovaná za studena (pozinkovaná) nebo 1,5 mm nerezová ocel

● Laserem řezané a CNC-ohýbané pro přesnost

● Svařovaný rám s práškovým lakem odolným proti korozi (standard RAL 7035)

2. Pětizábranový blokovací mechanismus

● Ocelové vačkové desky a blokovací tyče (žádné plastové díly)

● Testováno na 10 000 blokovacích cyklů bez poruchy

● Zahrnuje klíčové blokování pro příchozí/odchozí a spojovací panely

3. Vozík jističe

● Výsuvné šasi s třípolohovou aretací

● Samonastavitelné primární odpojení

● Sekundární zástrčka s 16–32 ovládacími obvody

4. Systém přípojnic

● Vysoce vodivá měď E-Cu (třída ETP)

● Postříbřené spoje s podložkami Belleville

● Tepelně smrštitelná izolace pro fázové oddělení

5. Kabelový prostor

● Velkorysý prostor pro kabely až 4 × 240 mm² na fázi

● Odnímatelný držák kabelu

● Zajištění pro CT s nulovou posloupností

6. Tovární testování

● Test 100% dielektrické odolnosti

● Zkouška mechanického provozu (minimálně 50 cyklů)

● Měření částečného vybití (≤5 pC při 1,2× jmenovitém napětí)

● Měření odporu kontaktu (mikroohmmetr)

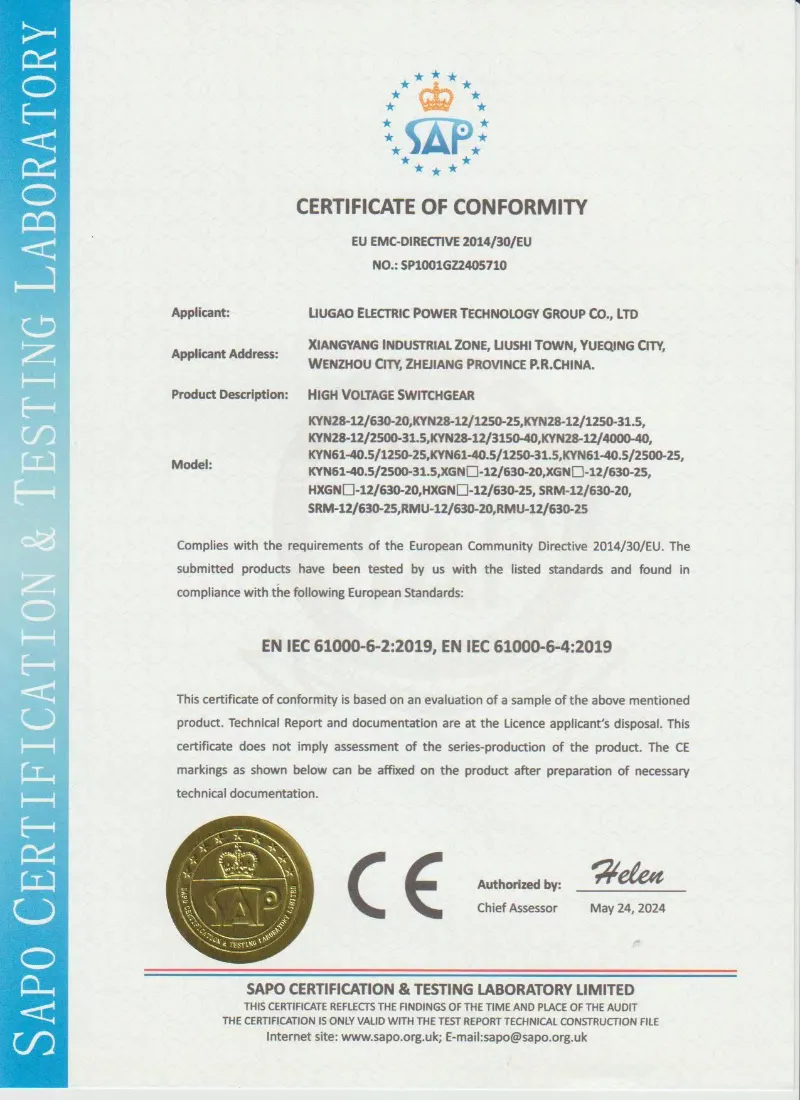

7. Certifikace a zajištění kvality

● Typově testováno v souladu s GB/T 3906, IEC 62271-200 a DL/T 404

● Testován vnitřní oblouk (IAC AFLR 40kA/1s)

● Výroba s certifikací ISO 9001:2015

● Zpráva o rutinním testu je součástí každého panelu

Proč zvolit Lugao Power Co., Ltd. před konkurenty?

Běžné dotazy zákazníků

Q1: Může být tento vysokonapěťový rozváděč typu KYN Center s pěti prevencí použit pro systémy 24 kV?

Odpověď: Ne, standardní KYN je dimenzován do 12 kV. Pro 24kV nabízíme variantu KYN28-24 se zvýšenou izolační světlostí. Při žádosti o cenovou nabídku prosím uveďte napětí vašeho systému.

Q2: Poskytujete vakuový vypínač jako součást kovového rozvaděče KYN?

Odpověď: Ano, každý panel je dodáván plně smontovaný s vakuovým vypínačem testovaným ve výrobě (typ VS1). V případě potřeby nabízíme také kompatibilní alternativy, jako je ABB VD4, Siemens 3AH nebo Schneider HVX.

Otázka 5: Můžete dodat kompletní řadu rozváděčů včetně vstupních, měřicích, napájecích a kondenzátorových panelů jako kovové rozváděče KYN?

A: Rozhodně. Navrhujeme a vyrábíme kompletní sestavy se všemi požadovanými pomocnými oddíly, přípojnicemi a mezipanelovými blokováními. Stačí poslat svůj jednořádkový diagram.

Q6: Jakou dokumentaci poskytujete?

Odpověď: Ke každému rozváděči KYN poskytujeme: výkres celkového uspořádání, schéma zapojení, kusovník, zkušební protokol, návod k použití a blokovací matici – vše v angličtině (nebo vašem místním jazyce).

Q7: Je blokování s pěti prevencemi nastavitelné?

A: Ne – a je to záměrné. Blokování je z výroby nastaveno a zaplombováno, aby se zabránilo neoprávněné manipulaci. Poskytujeme však jasné mechanické výkresy, aby váš tým porozuměl logice. Pokud potřebujete změny, kontaktujte naše technické oddělení.

Výrobní kapacita

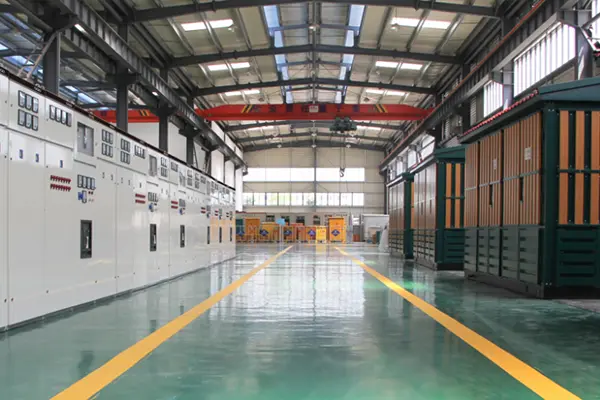

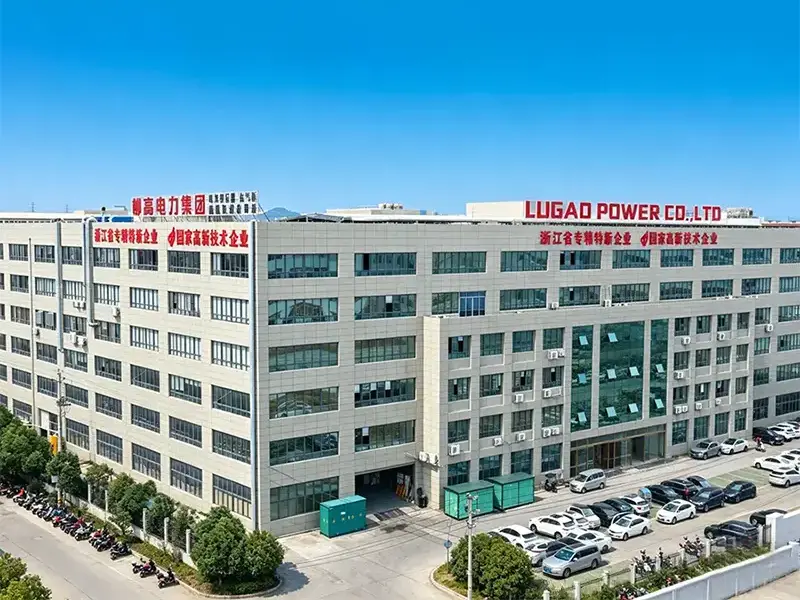

Společnost Společnost Lugao Power Co., Ltd.vyrábí zámkové vysokonapěťové rozváděče KYN Center Type Five-Prevention v moderním výrobním závodě vybaveném pokročilou výrobou, montáží a vysokonapěťovým testovacím zařízením. Každýpanel rozvaděčeje vyráběn podle přísného systému řízení kvality ISO 9001, který zajišťuje stálou kvalitu, spolehlivý výkon a plnou shodu s mezinárodními normami.

Výrobní síla
