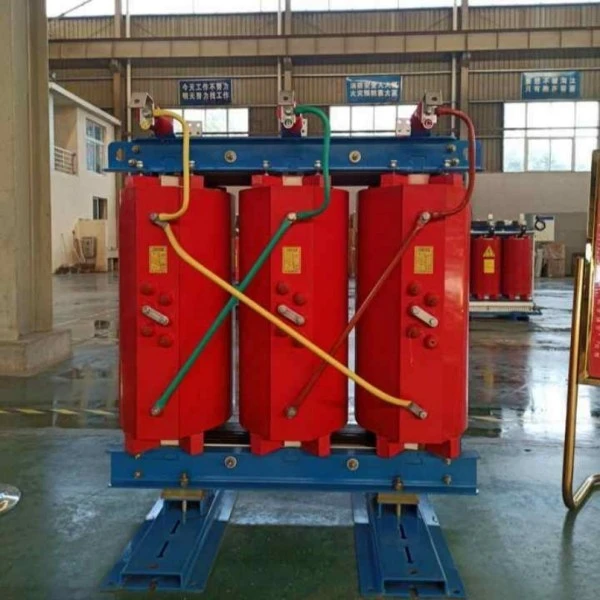

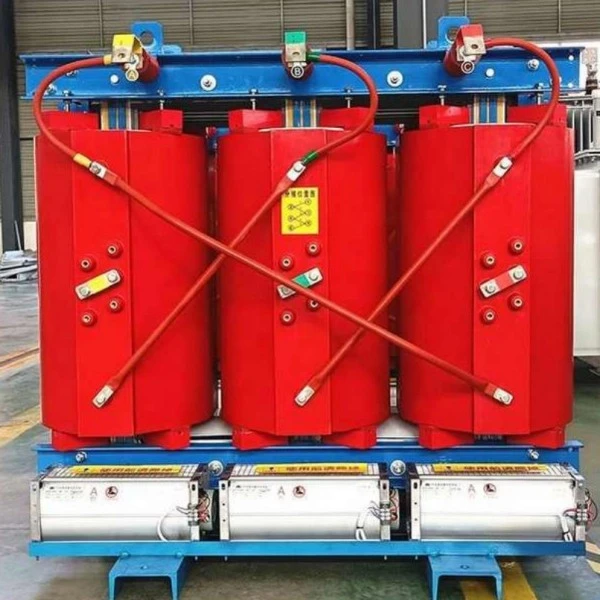

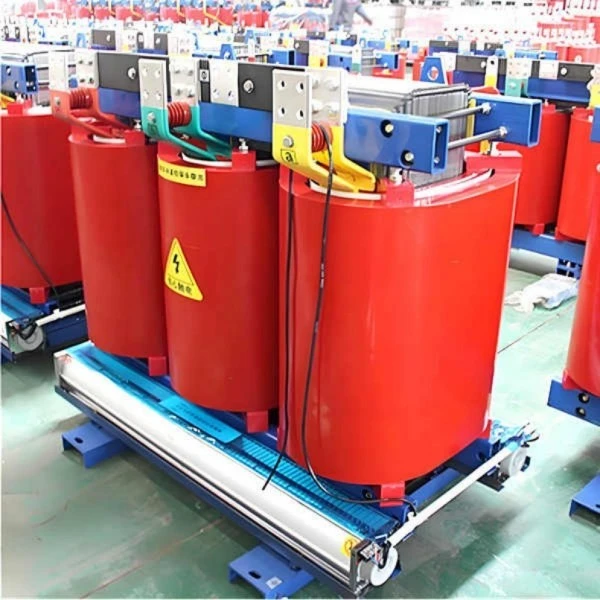

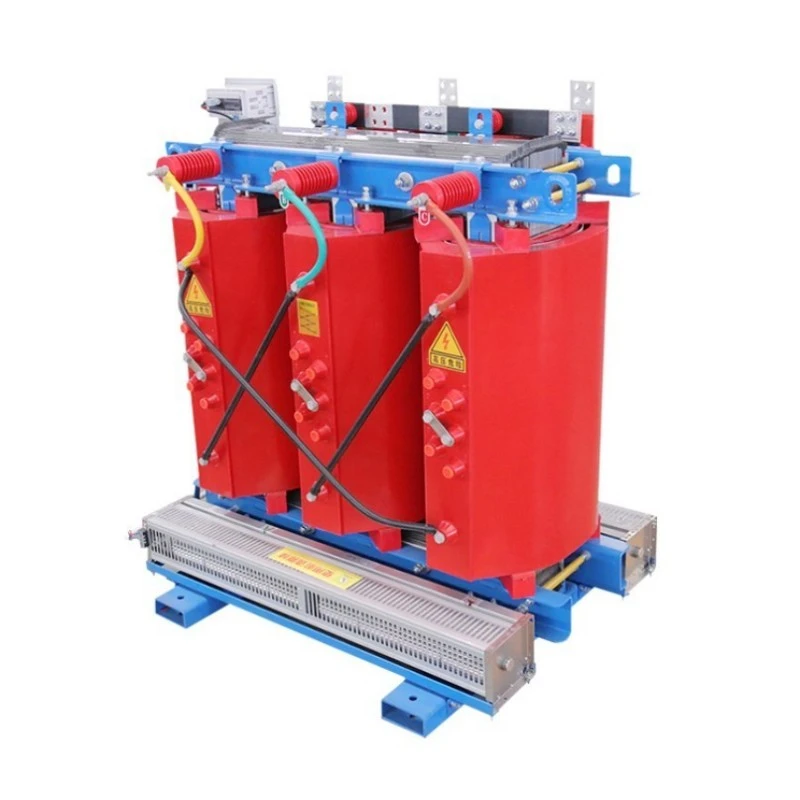

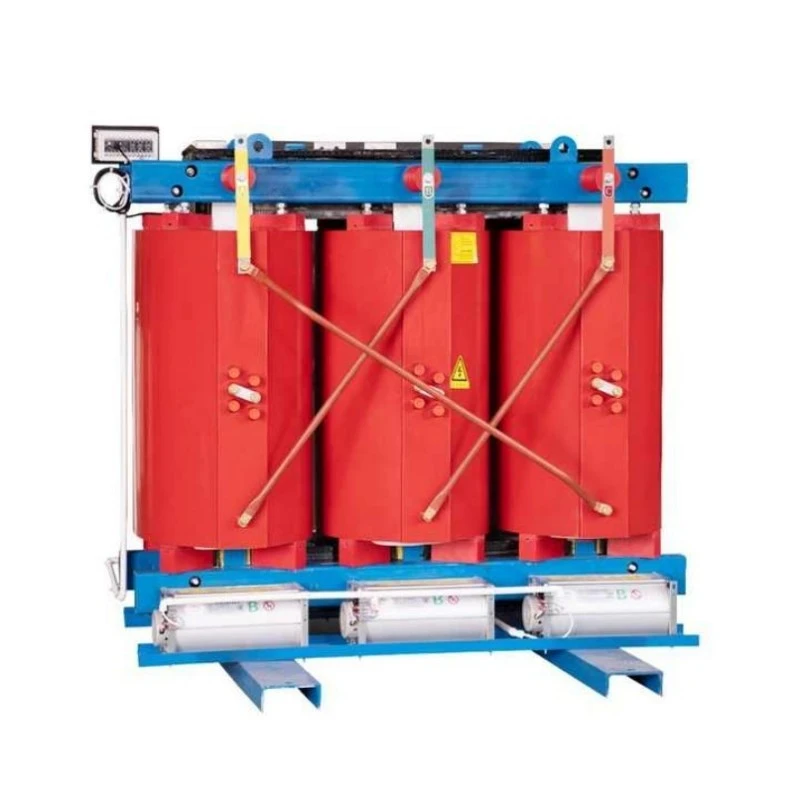

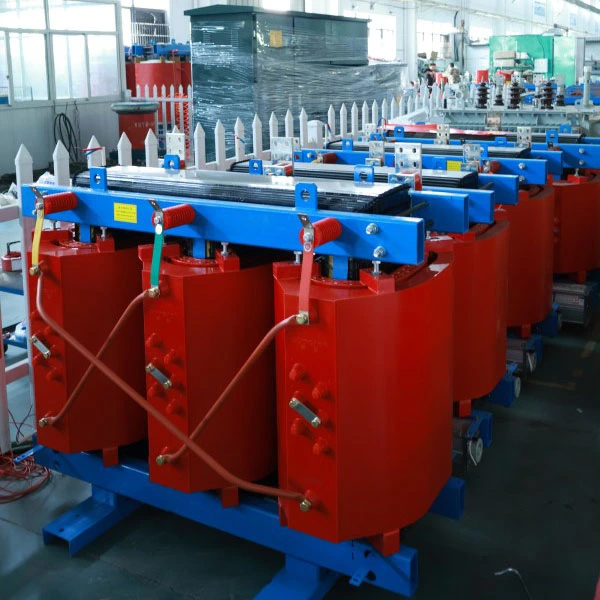

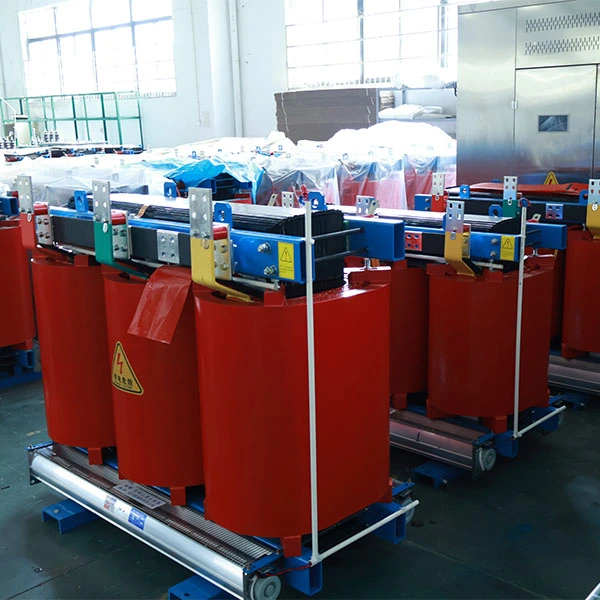

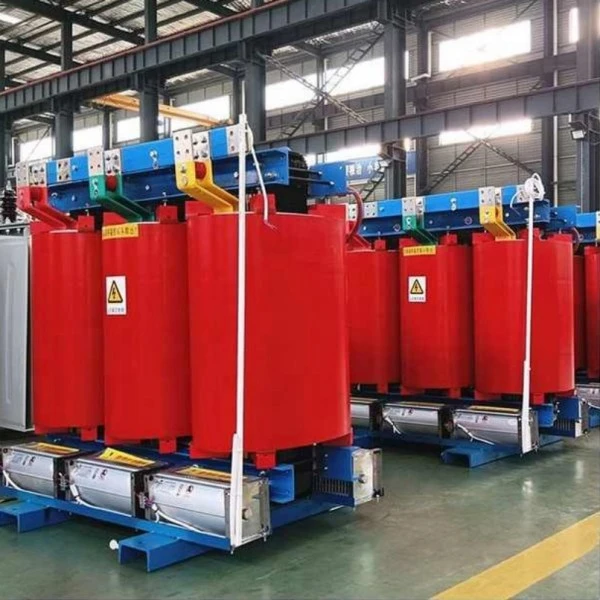

Měděný transformátor suchého typu namontovaný na podložce vinutí

Co je toto zařízení?

Měděný transformátor suchého typu s montáží na podložku je třífázový transformátor suchého typu z lité pryskyřice speciálně navržený pro venkovní instalace namontované na podložce. Snižuje střední napětí (typicky 10kV–35kV) na nízké napětí (400V/380V) pro bezpečnou distribuci do obytných komunit, komerčních center, průmyslových parků a projektů obnovitelných zdrojů energie.

Na rozdíl od tradičnícholejové transformátory, tento výrobek nepoužívá žádný izolační olej. Místo toho využívá pevnou izolaci z epoxidové pryskyřice v kombinaci s přirozeným nebo nuceným chlazením vzduchem. Vinutí jsou vyrobena výhradně z vysoce vodivé mědi, což zajišťuje nižší odporové ztráty, lepší přetížitelnost a delší životnost. Skříň namontovaná na podložce umožňuje přímou instalaci na úrovni země bez potřeby samostatné budovy rozvodny, což výrazně šetří náklady na stavební výstavbu a prostor.

Popis produktu

Měděný transformátor suchého typu s montáží na navíjecí podložku Lugao je navržen pro spolehlivost, účinnost a bezpečnost ve venkovních distribučních sítích. Tento transformátor s výkonem od 50 kVA do 2500 kVA se standardním napětím 10 kV/0,4 kV (lze přizpůsobit na 6 kV, 20 kV nebo 35 kV) splňuje normy energetické účinnosti GB 20052-2020 Level 2, přičemž některé modely se blíží úrovni 1.

Klíčový elektrický výkon zahrnuje ztráty naprázdno až o 37 % nižší než u konvenčních suchých transformátorů, ztráty při zatížení snížené až o 30 %, částečné vybíjení ≤ 5 pC a hladiny hluku ≤ 55 dB na 1 metr. Měděné vinutí zajišťuje vynikající tepelnou vodivost a mechanickou pevnost a výrazně zlepšuje odolnost proti zkratu.

Jednotka je umístěna v uzamykatelném krytu odolném vůči povětrnostním vlivům s krytím IP23 nebo vyšším, který chrání před deštěm, prachem a vandalismem. Inteligentní systém regulace teploty se senzory PT100, ventilátory s automatickým spouštěním, alarmem přehřátí a komunikací RS485 je součástí standardní výbavy.

S 30letou životností a minimálními požadavky na údržbu je tento suchý transformátor s montáží na měděnou podložku ideální volbou pro energetické společnosti, dodavatele EPC a správce zařízení, kteří hledají bezpečné, dlouhodobé a energeticky úsporné distribuční řešení.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Klíčové vlastnosti

Celoměděná vinutí – Nižší odporové ztráty, vyšší přetížitelnost a lepší odolnost proti zkratu ve srovnání s hliníkem.

Ohnivzdorný a odolný proti výbuchu – odlitek z epoxidové pryskyřice, samozhášecí, bez rizika úniku oleje.

Design namontovaný na podložce – Přízemní instalace, není potřeba budova rozvodny, šetří 40–60 % nákladů na stavební práce.

Ultra nízké ztráty – splňuje energetickou účinnost 2. úrovně GB, výrazně snižuje roční účty za elektřinu.

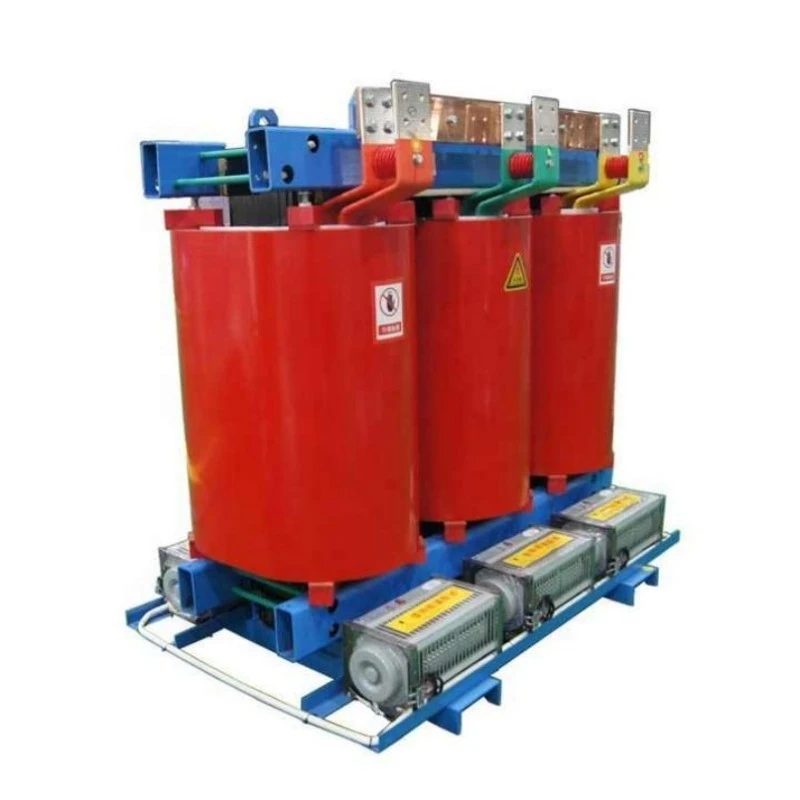

Smart Monitoring – senzory PT100, automatický start ventilátoru, alarm/vypnutí přehřátí, RS485 na BAS.

Nízká hlučnost – ≤55dB, vhodné pro obytné a komerční prostory.

Bezúdržbové – žádné testování oleje, žádné sušení, žádné pohyblivé části.

Otázky a odpovědi: Vysvětlení funkce produktu

Otázka 1: Proč zvolit pro venkovní použití měděný transformátor suchého typu namontovaný na navíjecí podložce před typem ponořeným v oleji?

Odpověď: Olejové transformátory představují riziko požáru a úniku, zejména v obytných nebo ekologicky citlivých oblastech. Měděný transformátor suchého typu namontovaný na navíjecí podložce nepoužívá žádný olej, takže neexistuje žádné riziko šíření požáru nebo kontaminace půdy. Měděné vinutí navíc poskytuje lepší tepelnou vodivost a mechanickou pevnost, což zajišťuje spolehlivý provoz i při špičkovém letním zatížení. Mnoho obcí nyní nařizuje suché transformátory pro nové venkovní instalace kvůli přísnějším požárním předpisům.

Q2: Opravdu stojí měděné vinutí za dodatečné náklady ve srovnání s hliníkem?

A: Rozhodně. Zatímco počáteční náklady na měděný transformátor suchého typu s navíjecí podložkou jsou asi o 15–20 % vyšší než u jednotky vinutého hliníkem, celkové náklady životního cyklu jsou výrazně nižší. Měď má o 40 % vyšší vodivost, což znamená nižší ztráty při zatížení a nižší účty za elektřinu. Měď má také vyšší pevnost v tahu, takže transformátor lépe odolává silám nakrátko. Více než 30letá designová životnost, samotná úspora energie snadno ospravedlní investici.

Q3: Dokáže tento transformátor zvládnout vysokou vlhkost a období dešťů, zejména v jižních oblastech?

A: Ano. Náš suchý transformátor namontovaný na měděné podložce vinutí používá proces vakuového lití, kde epoxidová pryskyřice zcela zapouzdří měděná vinutí a vytvoří utěsněnou izolační vrstvu. Jádro a svorky procházejí antikorozní úpravou. S krytím IP23 transformátor normálně pracuje při 100% relativní vlhkosti. Před opětovným spuštěním po delší odstávce není nutné žádné sušení.

Q4: Co se stane, když se transformátor přetíží během letních špiček?

Odpověď: Při přirozeném chlazení (AN) běží nepřetržitě při 100% zatížení. S nuceným chlazením vzduchem (AF) se kapacita zvýší o 40–50 %. Měděné vinutí vydrží 150% jmenovitého zatížení po dobu 2 hodin. Tato schopnost přetížení zajišťuje kontinuitu napájení během kritických událostí.

Q5: Jak dlouho je záruka a na co se vztahuje?

Odpověď: Standardní záruka je 12 měsíců od odeslání a vztahuje se na všechny výrobní vady. Placená servisní smlouva může prodloužit záruku na 36 nebo 60 měsíců. Technická podpora je doživotně zdarma.

Podrobnosti o výrobě

Základní materiál a výrobní proces

Jádro každého transformátoru suchého typu s montáží na měděnou podložku je zkonstruováno s použitím vysoce propustné za studena válcované křemíkové oceli s orientovaným zrnem se stupňovitými spoji pro minimalizaci proudů naprázdno a ztrát rozptylem. Jádro je přesně střiženo a automaticky stohováno, aby byly zajištěny jednotné magnetické dráhy.

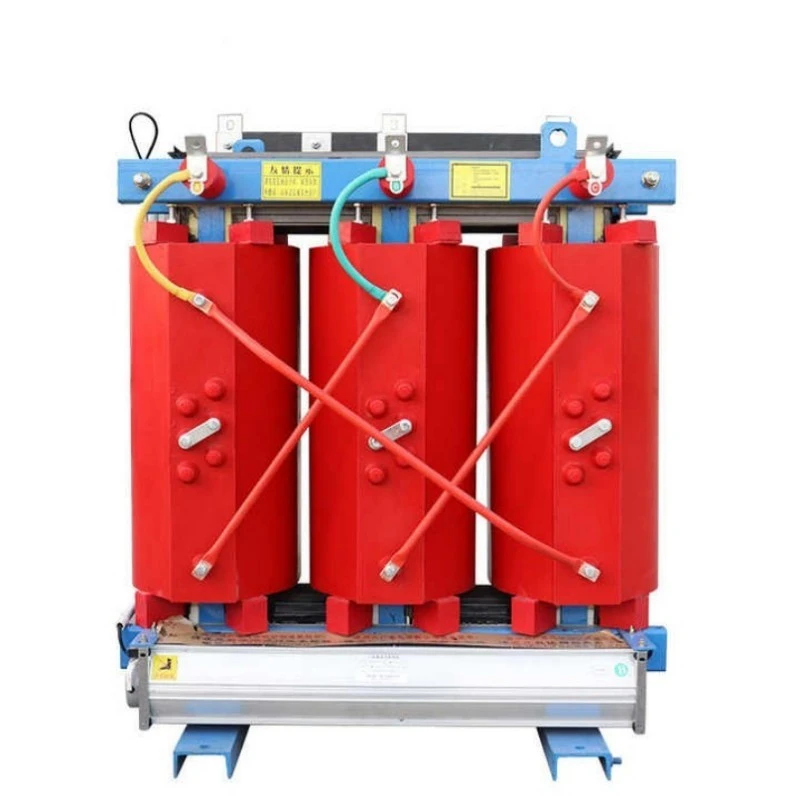

Struktura vinutí – celá měď

Vysokonapěťová i nízkonapěťová vinutí používají měděné vodiče bez kyslíku. Nízkonapěťová vinutí mají konfiguraci fóliového vinutí s stejnoměrnou mezivrstvovou izolací, což výrazně zvyšuje odolnost proti zkratu. Vynikající tepelná vodivost mědi také pomáhá účinněji odvádět teplo a snižuje teploty horkých míst.

Izolační systém – Vakuové lití z epoxidové pryskyřice

Vinutí jsou zalita ve vakuu vysoce kvalitní epoxidovou pryskyřicí, která eliminuje dutiny a zajišťuje částečný výboj ≤5 pC. Tento pevný izolační systém je nehořlavý, odolný proti vlhkosti a chemicky stabilní. Není použit žádný izolační olej, díky čemuž je transformátor bezpečný pro vnitřní i venkovní instalace na podložce.

Konstrukce krytu a podložky

Thetransformátorje umístěn v odolném, uzamykatelném ocelovém pouzdře s práškovým lakem odolným vůči povětrnostním vlivům. Standardní krytí je IP23 (odolné proti dešti a prachu), volitelně IP34 nebo IP54 pro drsná prostředí. Základna je určena pro přímou montáž na betonovou podložku, s kabelovým vstupem zespodu. Standardem jsou zvedací oka a zemnicí svorky.

Zajištění kvality a testování

Každý transformátor suchého typu namontovaný na měděné navíjecí podložce prochází před dodáním komplexním typovým testům a rutinním testům, včetně:

1. Zkoušky ztráty naprázdno a ztráty zatížení

2. Zkouška impedance nakrátko

3. Zkouška odolnosti proti indukovanému přepětí

4. Měření částečného výboje (≤5 pC)

5. Test impulsu blesku

6. Test nárůstu teploty

7. Všechny klíčové ukazatele výkonu překračují požadavky GB a IEC.

Certifikace

1. Systém managementu kvality ISO 9001:2015

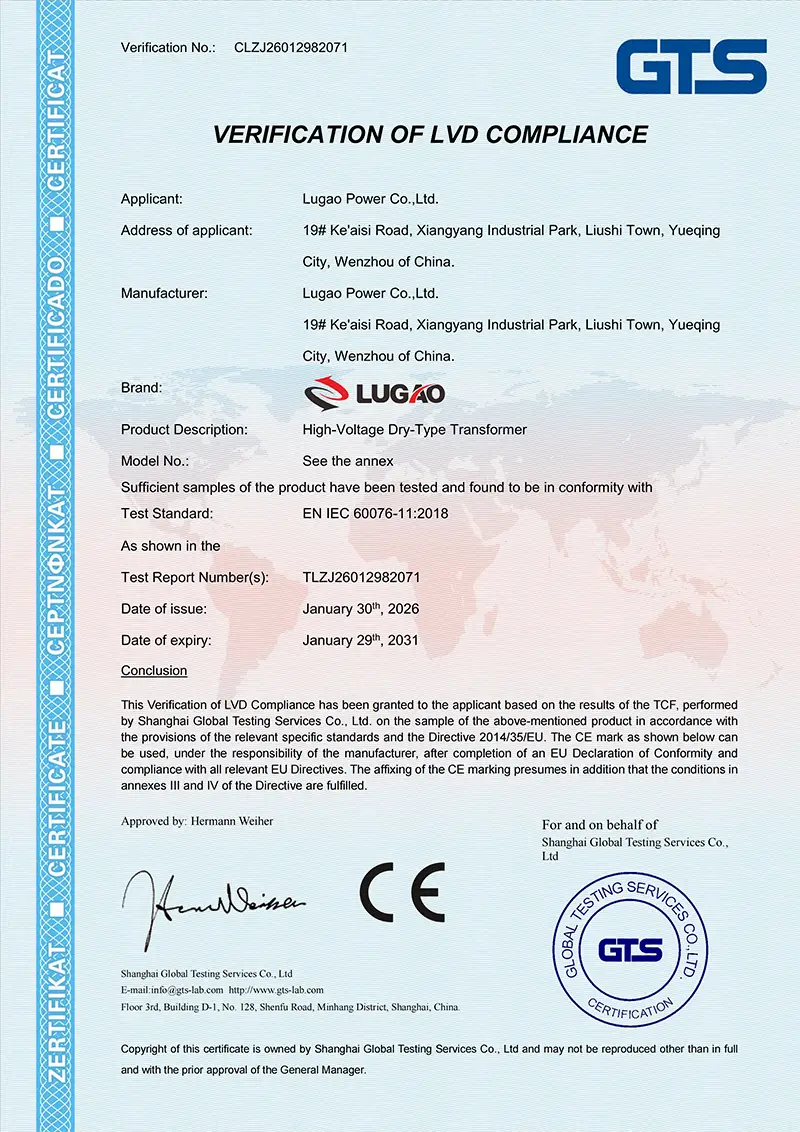

2. Certifikováno CE

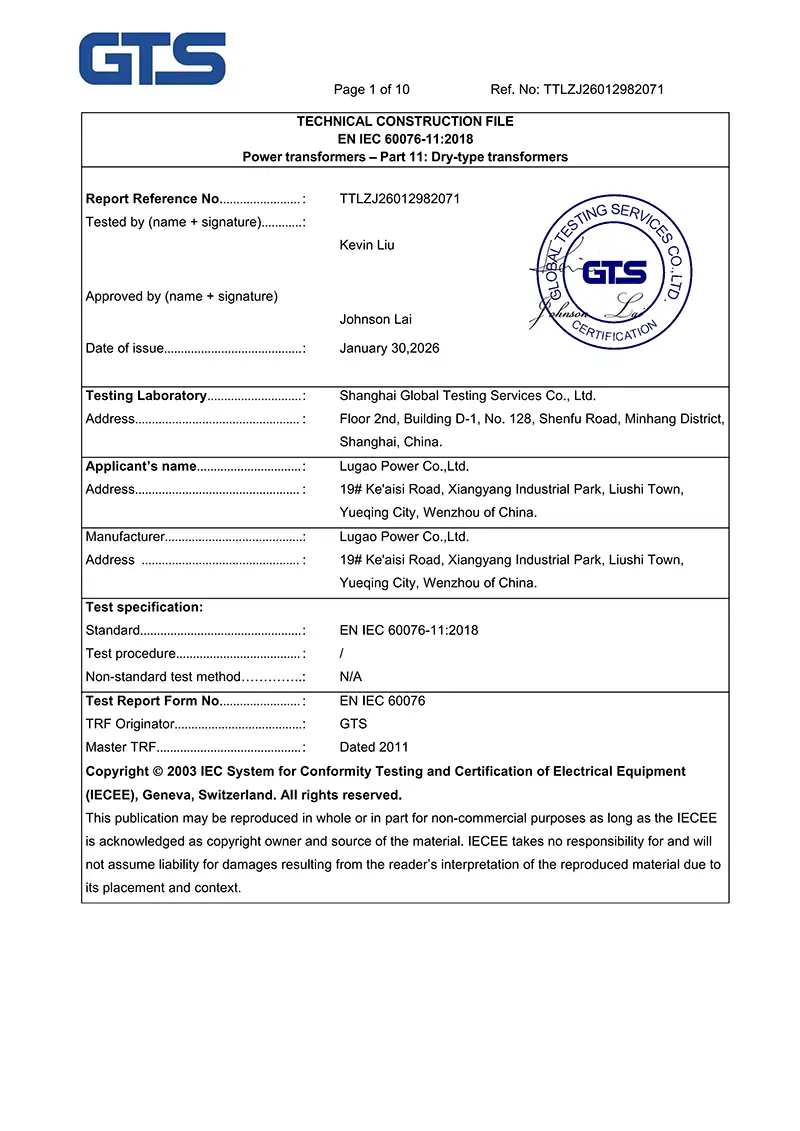

3. Zprávy o typových zkouškách z nezávislých laboratoří
