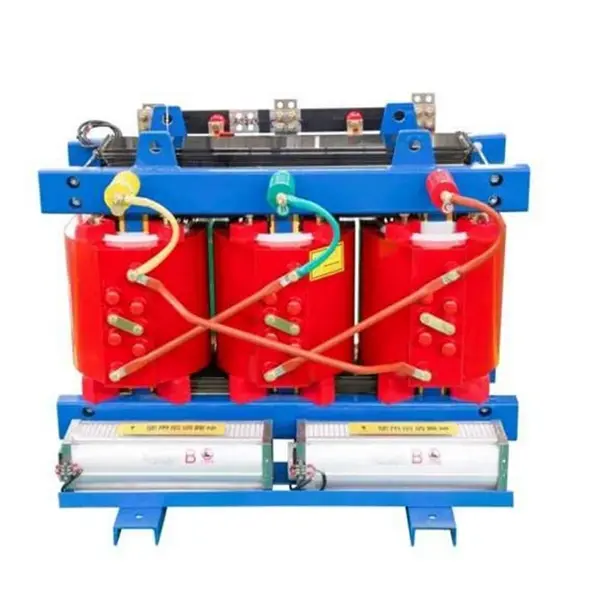

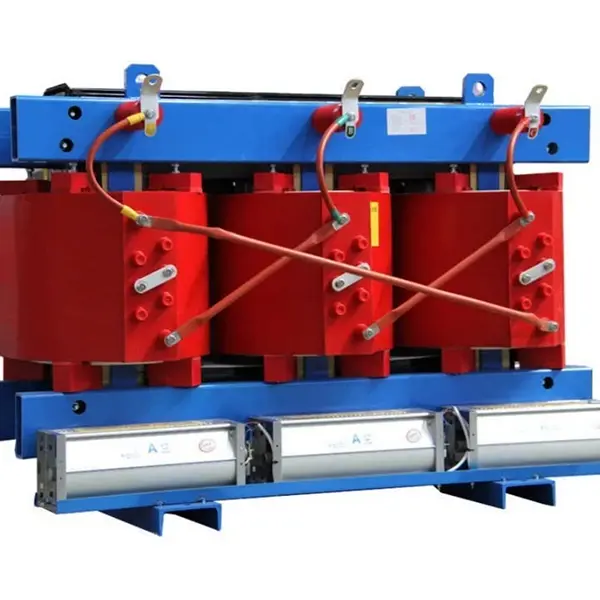

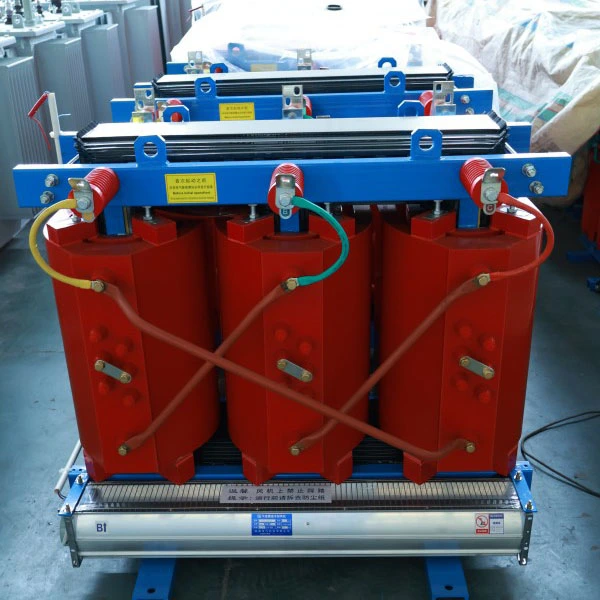

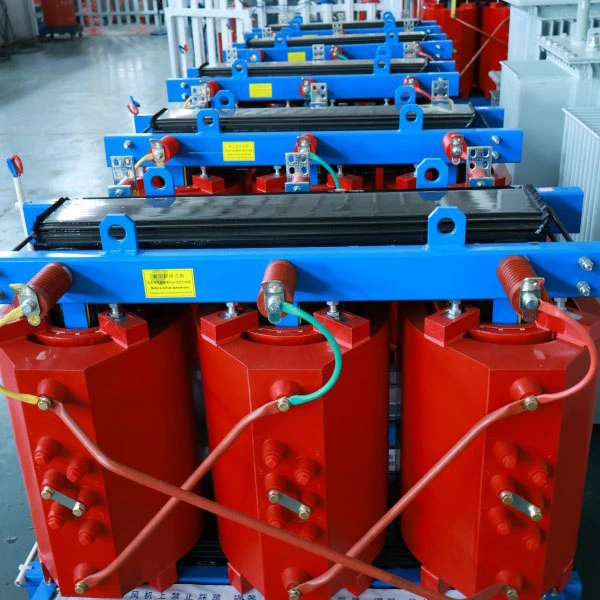

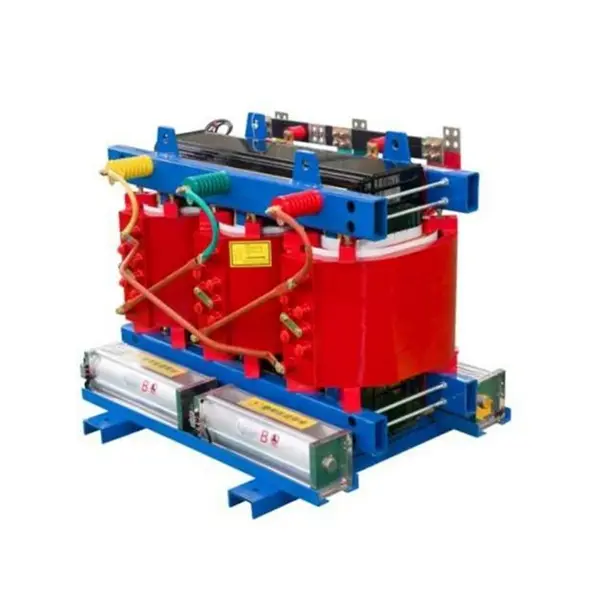

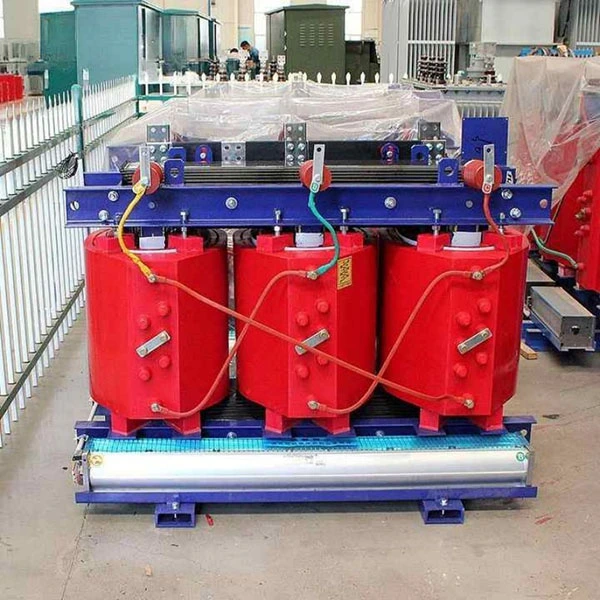

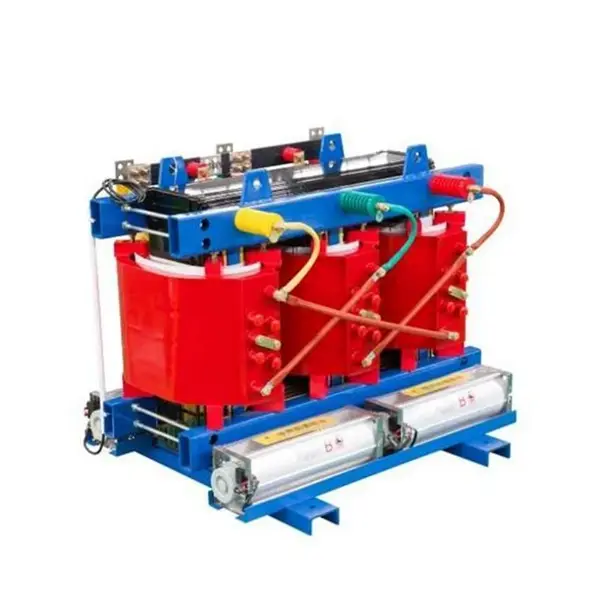

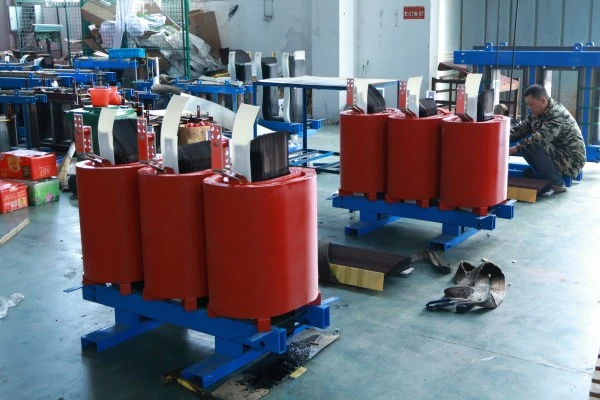

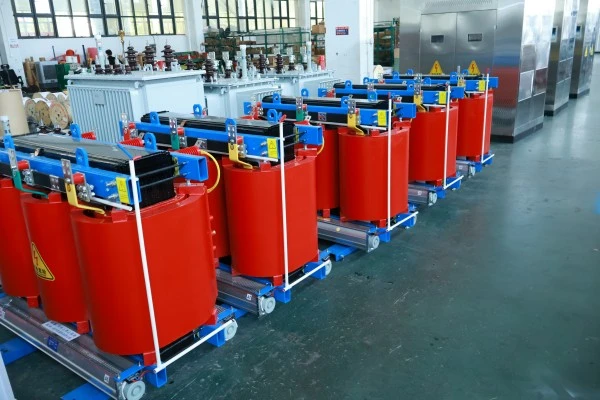

Výkonový transformátor SCB13 800kva z epoxidové pryskyřice

Co je toto zařízení?

Výkonový transformátor SCB13-800kVA zalévaný z epoxidové pryskyřice je třífázový výkonový transformátor vyrobený pomocí procesu vakuového odlévání epoxidové pryskyřice. Patří do energeticky účinné rodiny suchých transformátorů.

Rozdělení kódu modelu:

● S – Třífázové

● C – Lité pryskyřice (epoxidové)

● B – Nízkonapěťové navíjení fólie

● 13 – Kód výkonnostní řady představující úroveň energetické účinnosti

co to dělá?

Základní funkcí tohoto zařízení je snížit vysoké napětí (10 kV nebo 35 kV) na nízké napětí (400 V/380 V), čímž poskytuje bezpečný a stabilní výkon pro různé elektrické zátěže. Na rozdíl od tradičních transformátorů plněných olejem nepoužívá k chlazení izolační olej. Místo toho pracuje s epoxidovou pevnou izolací v kombinaci s přirozeným chlazením vzduchem.

Popis produktu

Výkonový transformátor SCB13-800kVA z epoxidové pryskyřice je vysoce účinný,třífázový suchý transformátorurčené pro moderní rozvody elektřiny. Vyznačuje se vakuovým litím z epoxidové pryskyřice, vinutím nízkonapěťové fólie a splňuje standardy energetické účinnosti GB 20052-2020 Level 2 (blížící se úrovni 1). Ideální pro aplikace vyžadující úsporu energie, požární bezpečnost a spolehlivost.

Jmenovitý na 800 kVA se standardním poměrem napětí 10 kV/0,4 kV (lze upravit na 6 kV, 20 kV nebo 35 kV). Bezolejová tuhá epoxidová izolace eliminuje riziko úniku, požáru a výbuchu, takže je vhodná pro výškové budovy, metro, nemocnice, datová centra a chemické závody.

Klíčový elektrický výkon: ztráta naprázdno ≤1090W, ztráta zátěže (120°C) ≤6260W, zkratová impedance 6% (nastavitelná 4%-10%), částečný výboj ≤5pC a hluk ≤55dB na 1 metr.

Vybaveno inteligentním systémem řízení teploty (snímače PT100, automatický start/stop ventilátoru, alarm přehřátí a vypnutí) a komunikací RS485 pro integraci BA systému. Proces odlévání VPI zajišťuje zapouzdření odolné proti vlhkosti a zpomalující hoření. Jádro používá vysoce propustnou křemíkovou ocel se stupňovitými spoji. Standardní krytí IP20 (volitelné IP23).

S 30letou životností a minimální údržbou je SCB13-800kVA spolehlivou, ekonomickou volbou pro nové nebo modernizované distribuční systémy.

Aplikace produktu

Typické aplikace:

Výškové budovy, komerční komplexy, nemocnice, datová centra, stanice metra, letiště, chemické závody, stanice obnovitelné energie a jakákoli místa, kde je požární bezpečnost kritickým požadavkem.

Funkce produktu

Vysoká účinnost a úspora energie – nižší provozní náklady

Ztráty naprázdno snížené o 20%-37% ve srovnání s řadou SCB11; ztráty zátěže sníženy o 15%-30%

Typická ztráta 800 kVA naprázdno ≤ 1090 W, ztráta zátěže (při 120 °C) ≤ 6260 W

Splňuje standardy energetické účinnosti GB 20052-2020 Level 2; některé parametry dosahují úrovně 1

Výpočet ekonomického přínosu:

Na základě 8 000 provozních hodin ročně při 0,11 USD/kWh ve srovnání se standardním transformátorem SCB11 jsou roční úspory elektřiny přibližně 2 000 až 2 700 USD. Cenový rozdíl se vrátí přibližně za 3 roky.

Bezpečnost a spolehlivost – ohnivzdorné a nevýbušné s nulovým rizikem

Hlavní výhody:

Samozhášivost: Bod vznícení epoxidové pryskyřice > 300°C; plamen se nešíří a sám zhasne, když je zdroj tepla odstraněn

Bezolejové provedení: Zcela eliminuje riziko úniku oleje, požáru a výbuchu; není potřeba jímka pro zadržování ropy

Vysoká odolnost proti zkratu: Vysoce pevná struktura vyztužená skelnými vlákny vytvořená vakuovým litím zvyšuje odolnost proti zkratu o více než 30 %

Extrémně nízký částečný výboj: Částečný výboj lze regulovat pod 5 pC, což výrazně zpomaluje stárnutí izolace

Řešení skutečných zákaznických obav:

Q: Na co se při instalaci transformátoru v suterénu výškové budovy nejvíce zaměřuje požární kontrola?

Odpověď: Požární orgány se zaměřují především na „riziko šíření požáru“ a „emise toxického kouře“. Náš SCB13 používá odlitek z epoxidové pryskyřice, který je ze své podstaty nehořlavý a při hoření neprodukuje halogenované toxické plyny (v souladu s GB/T 1094.11-2022). To je hlavní výhoda, které se olejové transformátory nemohou rovnat. Mnoho komerčních komplexů a nemocničních projektů ve městech prvního a druhého řádu prošlo přísnými kontrolami požární bezpečnosti právě kvůli této vlastnosti.

Otázka: Suché transformátory jsou citlivé na vlhkost. Mohou pracovat v období dešťů v jižních oblastech?

Odpověď: Konvenční transformátory suchého typu jsou skutečně citlivé na vlhkost, ale naše SCB13 používá proces vakuového lití, kde epoxidová pryskyřice zcela zapouzdří vinutí a vytvoří utěsněnou izolační vrstvu. Jádro a upínací hardware procházejí speciální antikorozní úpravou, která umožňuje normální provoz v prostředí se 100% relativní vlhkostí. Před opětovným spuštěním po vypnutí není nutné žádné sušení.

Inteligentní monitorování – teplota na první pohled

Standardní inteligentní systém řízení teploty:

Předem zabudované platinové odporové senzory PT100 v každém fázovém vinutí pro monitorování teploty v reálném čase

Regulátor cyklicky zobrazuje teploty třífázového vinutí – snadno čitelné

Automaticky spouští/zastavuje spodní chladicí ventilátory (spouští se při >100 °C, zastavuje se při <80 °C)

Poskytuje alarm přehřátí (nastavitelná požadovaná hodnota) a ochranu proti přehřátí

Nízkohlučný provoz – tichý a nerušivý

Naměřená data:

Pro 800 kVA a méně, hladina hluku ≤ 55 dB měřená 1 metr od zařízení

Technologie 45° plně stupňovitého spoje přeplátovaného jádra + podložky tlumící vibrace mohou dále snížit hluk o 5–8 dB

Silná kapacita přetížení – spolehlivá, když je to nejdůležitější

Parametry schopnosti přetížení:

Přirozené chlazení (AN) – může pracovat při 100% zatížení nepřetržitě

Chlazení nuceným vzduchem (AF) – kapacita může být zvýšena o 40-50 %

Vydrží 150% jmenovité zatížení po dobu 2 hodin

Aplikační scénáře:

Období letní špičky, ochrana napájení při kritických událostech, dočasné sdílení zátěže při poruše jednoho transformátoru – v těchto „kritických okamžicích“ zajišťuje přetížitelnost SCB13 kontinuitu napájení.

Bezúdržbové – bez námahy a bez starostí

Výhody údržby:

Bez oleje – není potřeba periodická olejová filtrace nebo testování olejovou chromatografií

Hladký povrch vinutí – prach se nehromadí snadno

Žádné pohyblivé části – extrémně nízká poruchovost

Každodenní údržba vyžaduje pouze kontrolu ukazatele teploty a čištění potrubí chladicího vzduchu

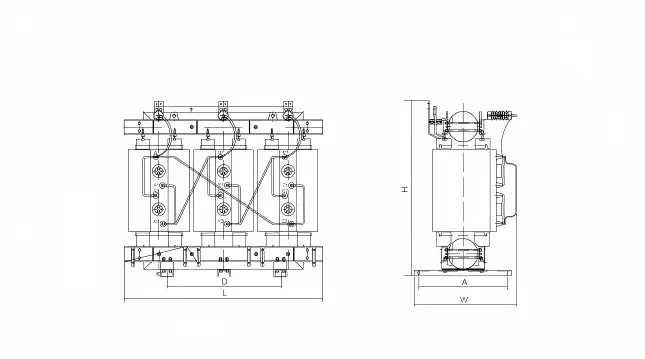

Parametr produktu (specifikace)

Závazek poprodejního servisu

Záruční doba: 12 měsíců od data odeslání (lze prodloužit na 36 nebo 60 měsíců s placenou servisní smlouvou)

Technická podpora: Doživotní bezplatná technická konzultace; výpočet zatížení a optimalizace řešení ve fázi výběru

Servis v terénu: Pokyny k instalaci, pomoc při uvedení do provozu, řešení závad (bezplatně během záruky, po záruce podle nákladů)

Dodávka náhradních dílů: Regulátory teploty, ventilátory, senzory a další běžné díly skladem; doručení do druhého dne prostřednictvím kurýra
