Proč je olejový transformátor tahounem energetických sítí v užitkovém měřítku?

V srdci každého moderního města, průmyslového komplexu a regionální energetické sítě je tichá, hučící přítomnost, která umožňuje moderní život. to jeolejový transformátor— zařízení tak zásadní pro provoz elektrické sítě, že je díky své všudypřítomnosti pro veřejnost téměř neviditelné. Bez těchto tažných koní by byl přenos elektřiny z elektrárny do vašeho domova nemožným výkonem. Olejový transformátor plní jednoduchou, ale zásadní funkci: zvyšuje napětí pro efektivní přenos na dlouhé vzdálenosti a snižuje jej pro bezpečnou spotřebu. Ale jednoduchost jeho funkce je v rozporu s mimořádnou konstrukcí, která je nutná k tomu, aby byl spolehlivý, účinný a odolný po celá desetiletí.

Energetické sítě v užitkovém měřítku se spoléhají na olejové transformátory ze přesvědčivého souboru důvodů: nabízejí vynikající spolehlivost, efektivní tepelné řízení, vynikající dielektrickou pevnost a prokazatelnou dlouhou životnost. Na rozdíl od suchých transformátorů, které mají omezené napětí a kapacitu, dokážou olejové transformátory zvládnout enormní úrovně výkonu vyžadované sítí. Jejich olej slouží dvojímu účelu: je to elektrický izolátor i chladivo, což zajišťuje, že transformátor může pracovat na plný výkon bez přehřívání. Tento článek se bude zabývat technickými a ekonomickými faktory, které dělají z transformátoru ponořeného do oleje nesporného tahouna energetických sítí ve velkém měřítku, analyzuje jeho konstrukci, chladicí systémy, spolehlivost a ekonomiku životního cyklu.

Obsah

• 1. Co je to olejový transformátor a jak funguje?
• 2. Proč je chlazení oleje lepší pro vysoce výkonné aplikace?
• 3. Co dělá olejové transformátory výjimečně spolehlivé?
• 4. Jak zajišťuje olejový transformátor životnost 30–40 let?
• 5. Jaké jsou ekonomické výhody olejových transformátorů?
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Co je to olejový transformátor a jak funguje?

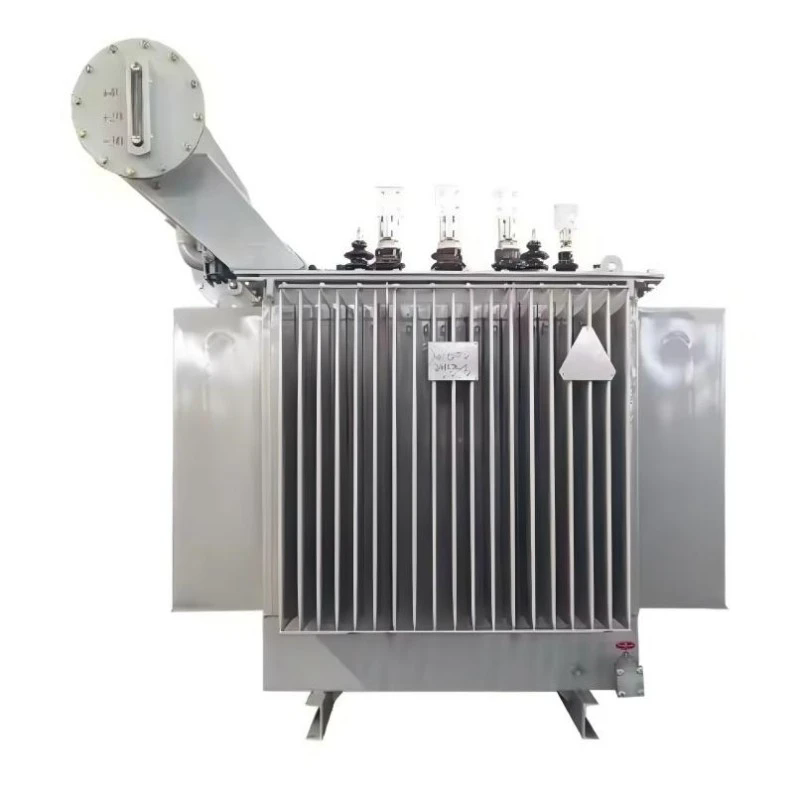

Olejový transformátor je typ transformátoru, ve kterém jsou jádro a vinutí ponořeny v nádrži naplněné transformátorovým olejem. Olej je speciálně vyvinutý minerální olej, který je jak elektrickým izolantem, tak chladicím médiem. Transformátor pracuje na principu elektromagnetické indukce: střídavý proud v primárním vinutí vytváří v jádře měnící se magnetický tok, který indukuje napětí v sekundárním vinutí. Poměr napětí je určen poměrem závitů mezi primárním a sekundárním vinutím. V typické elektrické síti zvyšuje transformátor napětí z úrovně generátoru (typicky 11-22 kV) na přenosové úrovně (115 kV až 765 kV) a snižující transformátor snižuje napětí z přenosových úrovní na distribuční úrovně (4 kV až 35 kV).

Role oleje v transformátoru je dvojí. Za prvé poskytuje elektrickou izolaci mezi vinutími a nádrží, čímž zabraňuje elektrickému selhání. Vysoká dielektrická pevnost oleje umožňuje, aby byl transformátor kompaktnější, než by byl, kdyby byl izolován vzduchem. Za druhé, olej působí jako chladicí kapalina. Při provozu transformátoru se v jádru a vinutí vytváří teplo v důsledku ztrát I²R (ztráty mědi) a hystereze a ztrát vířivými proudy (ztráty železa). Olej absorbuje toto teplo a cirkuluje a přenáší ho na stěny nádrže, kde je rozptýleno do okolního vzduchu. Tento chladicí efekt je nezbytný pro to, aby transformátor pracoval na svůj plný jmenovitý výkon bez přehřívání.

Olejový transformátor je dominantní technologií pro vysokonapěťové aplikace s vysokým výkonem. NaSpolečnost Lugao Power Co., Ltd., vyrábíme olejové transformátory, které splňují nejpřísnější mezinárodní normy. Mezi typické součásti transformátoru ponořeného v oleji patří: jádro (obvykle vyrobené z křemíkové oceli s orientovaným zrnem), vinutí (typicky měď nebo hliník), olejová nádrž, pouzdra (pro připojení vinutí k vnějšímu okruhu), konzervátor (expanzní nádrž umožňující expanzi oleje), odvzdušňovač (umožňující vstup a výstup vzduchu z konzervátoru) a chladicí systém (radiátory nebo ventilátory). Konstrukce a konstrukce těchto součástí jsou rozhodující pro výkon a životnost transformátoru. Naše továrna tyto konstrukční prvky v průběhu desetiletí zdokonalovala a zajistila, že náš olejový transformátor bude poskytovat spolehlivý výkon v nejnáročnějších síťových aplikacích.

2. Proč je chlazení oleje lepší pro vysoce výkonné aplikace?

Chladicí systém transformátoru je rozhodující pro jeho provoz. Jak transformátor přeměňuje elektrickou energii, část se ztrácí jako teplo. Toto teplo musí být odstraněno, aby se zabránilo tomu, že teplota transformátoru překročí jeho konstrukční limity. V olejovém transformátoru slouží olej jako primární chladicí médium. Vynikající tepelná vodivost a specifická tepelná kapacita oleje mu umožňují účinně absorbovat a přenášet teplo pryč z jádra a vinutí. Chladicí proces je řízen přirozenou konvekcí: jak se olej zahřívá, stává se méně hustým a stoupá, zatímco chladnější olej klesá, aby zaujal jeho místo. To vytváří přirozenou cirkulaci, která distribuuje teplo po celém transformátoru.

Pro olejové transformátory se používá několik typů chladicích systémů:

• ONAN (Oil Natural, Air Natural):Jedná se o nejjednodušší typ chlazení, který spoléhá na přirozenou konvekci oleje a přirozenou konvekci vzduchu po povrchu nádrže. Teplo se z oleje přenáší na stěny nádrže a následně do okolního vzduchu. Chlazení ONAN je vhodné pro menší transformátory.
• ONAF (Oil Natural, Air Forced):Tento systém využívá ventilátory k tlačení vzduchu nad povrch nádrže a radiátory, čímž se zvyšuje rychlost přenosu tepla. Chlazení ONAF se používá u větších transformátorů a dokáže zvýšit kapacitu transformátoru až o 33 %.
• OFAF (Oil Forced, Air Forced):Tento systém využívá olejová čerpadla k cirkulaci oleje přes radiátory a ventilátory, které tlačí vzduch přes radiátory. Chlazení OFAF se používá pro největší transformátory a poskytuje maximální chladicí kapacitu.
• ODAF (Oil Directed, Air Forced):Jedná se o nejpokročilejší chladicí systém, kde je olej nasměrován přes vinutí pomocí čerpadel, aby bylo zajištěno co nejúčinnější chlazení. Chlazení ODAF se používá u největších a nejvíce zatěžovaných transformátorů.

Výběr chladicího systému závisí na jmenovitém výkonu transformátoru, okolní teplotě a profilu zatížení. Účinnost chladicího systému je kritickým faktorem při určování kapacity transformátoru a jeho schopnosti zvládat přetížení. Transformátor s vysoce účinným chladicím systémem lze provozovat při vyšším zatěžovateli bez překročení jeho teplotních limitů. Ve společnosti Lugao Power Co., Ltd. navrhujeme náš transformátor ponořený do oleje s chladicími systémy, které jsou optimalizovány pro konkrétní aplikaci, což zajišťuje, že transformátor může dodávat svou plnou jmenovitou kapacitu za nejnáročnějších podmínek.

Následující tabulka shrnuje klíčové vlastnosti různých chladicích systémů:

Schopnost oleje účinně odvádět teplo z jádra transformátoru a vinutí je jedním z klíčových důvodů, proč je olejový transformátor preferovanou volbou pro aplikace v užitkovém měřítku. Olej také působí jako tlumicí médium, absorbuje mechanické vibrace a snižuje hluk.

3. Co dělá olejové transformátory výjimečně spolehlivé?

Spolehlivost olejového transformátoru je základním kamenem jeho dominance v energetické síti. Porucha transformátoru je katastrofickou událostí, která vede k výpadkům napájení, nákladným opravám a potenciálním bezpečnostním rizikům. Konstrukce a konstrukce olejově ponořeného transformátoru jsou speciálně určeny k maximalizaci spolehlivosti. Olej poskytuje čisté, inertní prostředí pro vinutí, které je chrání před vlhkostí, prachem a jinými nečistotami. Olej také funguje jako systém včasného varování: analýza rozpuštěných plynů (DGA) oleje dokáže odhalit počínající závady, což umožňuje proaktivní údržbu dříve, než dojde k poruše.

Ke spolehlivosti olejového transformátoru přispívá několik klíčových konstrukčních prvků:

• Robustní izolace:Olej poskytuje vysokou dielektrickou pevnost a zabraňuje elektrickému průrazu mezi vinutími. Papírová izolace na vinutí je také napuštěna olejem, což zvyšuje její dielektrickou pevnost. Kombinace papírové a olejové izolace je známá jako izolační systém „papír-olej“ a je nejspolehlivějším izolačním systémem pro vysokonapěťové transformátory.
• Utěsněná konstrukce:Nádrž transformátoru je utěsněna, aby se zabránilo pronikání vlhkosti a kyslíku, které mohou znehodnotit olejovou a papírovou izolaci. Konzervátor (expanzní nádrž) je připojen k hlavní nádrži a je částečně naplněn olejem, čímž poskytuje utěsněné prostředí. Odvzdušňovač umožňuje vzduchu vstupovat a vystupovat z konzervátoru, ale obsahuje vysoušedlo k odstranění vlhkosti ze vzduchu.
• Schopnost přetížení:Olejové transformátory mají značnou přetížitelnost. Olej funguje jako tepelný nárazník, absorbuje teplo během období vysokého zatížení a uvolňuje ho, když zatížení klesá. To umožňuje transformátoru zvládnout krátkodobá přetížení bez překročení teplotních limitů. Schopnost přetížení je zvláště důležitá v síti, kde se zatížení může nepředvídatelně měnit.
• Sledování stavu:Olej lze odebírat a analyzovat pro posouzení stavu transformátoru. Analýza rozpuštěného plynu (DGA) je nejdůležitější technikou monitorování stavu. Plyny rozpuštěné v oleji poskytují indikaci typu a závažnosti jakékoli závady. Pravidelným monitorováním oleje lze včas identifikovat potenciální problémy, což umožňuje podniknout nápravná opatření dříve, než dojde k poruše.

Spolehlivost olejového transformátoru byla ověřena desetiletími provozu. Mnoho olejových transformátorů je v provozu více než 40 let, pouze s běžnou údržbou. Robustní konstrukce transformátoru ve spojení s jeho schopností údržby v terénu z něj činí spolehlivý prostředek pro jakoukoli společnost. Ve společnosti Lugao navrhujeme náš transformátor ponořený do oleje pro nejvyšší úroveň spolehlivosti. Naše transformátory jsou vyráběny z vysoce kvalitních materiálů a jsou podrobeny přísným testům, včetně dielektrických testů, testů na zkrat a tepelných testů, aby bylo zajištěno, že budou spolehlivě fungovat za všech provozních podmínek.

Níže uvedená tabulka ukazuje typickou životnost různých součástí transformátoru a faktory, které ovlivňují jejich životnost.

Spolehlivost olejového transformátoru je přímým výsledkem jeho robustní konstrukce, ochranných vlastností oleje a schopnosti monitorovat jeho stav. Kombinace těchto faktorů činí z olejového transformátoru nejspolehlivější technologii pro rozvodné sítě.

4. Jak zajišťuje olejový transformátor životnost 30–40 let?

Dlouhá životnost olejového transformátoru je důkazem jeho robustní konstrukce a vlastní odolnosti jeho součástí. Dobře navržený a správně udržovaný transformátor ponořený do oleje může spolehlivě fungovat 30 až 40 let a v některých případech i déle. Klíčem k této dlouhé životnosti je ochrana poskytovaná olejem a schopnost udržet transformátor ve stavu po celou dobu jeho životnosti. Dvojí role oleje jako izolantu a chladiva v kombinaci s utěsněnou konstrukcí vytváří prostředí, které chrání jádro a vinutí před degradačními účinky vlhkosti, kyslíku a kontaminace.

Životnost olejového transformátoru je obvykle určena stavem jeho izolačního systému, který se skládá z papírové izolace a oleje. Papírová izolace se časem degraduje v důsledku tepelného, ​​mechanického a chemického namáhání. Rychlost degradace se řídí Arrheniovou rovnicí: životnost izolace se zkracuje na polovinu s každým zvýšením provozní teploty o 8-10°C. Proto je kontrola teploty transformátoru nezbytná pro maximalizaci jeho životnosti. Systém chlazení oleje je rozhodující pro řízení teploty. Olej odvádí teplo generované jádrem a vinutím a udržuje teplotu izolace v přijatelných mezích.

Dalším faktorem ovlivňujícím životnost olejového transformátoru je stav oleje samotného. Olej se může časem kontaminovat vlhkostí a kyslíkem. Vlhkost snižuje dielektrickou pevnost oleje a urychluje stárnutí papírové izolace. Kyslík způsobuje oxidaci oleje, tvorbu kyselin a kalů, které mohou izolaci dále degradovat. Pravidelná kontrola oleje je nezbytná pro sledování stavu oleje. Filtrací a zpracováním oleje lze odstranit vlhkost a nečistoty, obnovit vlastnosti oleje a prodloužit životnost transformátoru. V mnoha případech může být olej zcela vyměněn, čímž se transformátor vrátí do téměř nového stavu.

Kromě oleje a izolace lze udržovat nebo vyměňovat i ostatní součásti transformátoru, aby se prodloužila jeho životnost. Například pouzdra, chladicí systém a přepínač odboček lze vyměnit nebo renovovat. Tato modularita umožňuje výrazně prodloužit životnost transformátoru nad rámec životnosti jeho jednotlivých komponent. V Lugao navrhujeme náš olejový transformátor s ohledem na údržbu. Naše transformátory se vyznačují snadným přístupem ke kritickým součástem a standardním rozhraním pro náhradní díly. To zajišťuje, že naši zákazníci mohou udržovat své transformátory v provozu po celá desetiletí.

5. Jaké jsou ekonomické výhody olejových transformátorů?

Zatímco počáteční cena olejového transformátoru je vyšší než u suchého transformátoru, olejový transformátor nabízí významné ekonomické výhody během své životnosti. Hlavní ekonomické výhody jsou: nižší provozní ztráty, vyšší přetížitelnost, delší životnost a nižší náklady na údržbu. Tyto faktory přispívají k nižším celkovým nákladům na vlastnictví (TCO) olejového transformátoru po dobu jeho životnosti 30–40 let.

Provozní ztráty transformátoru jsou součtem ztrát naprázdno (ztráty v jádře) a ztrát při zatížení (ztráty mědi). Ztráty naprázdno jsou konstantní a závisí na materiálu jádra a konstrukci. Ztráty zátěže se mění s druhou mocninou zatěžovacího proudu. Náklady na tyto ztráty po dobu životnosti transformátoru mohou být značné, zejména v oblastech s vysokými cenami elektřiny. Transformátory ponořené do oleje mají obvykle nižší ztráty v jádře než transformátory suchého typu kvůli vynikající účinnosti chlazení, což umožňuje kompaktnější a účinnější konstrukci jádra.

Vyšší přetížitelnost olejového transformátoru je další významnou ekonomickou výhodou. V mřížce je zatížení zřídka konstantní. Existují období špičky a období nízké poptávky. Transformátor ponořený v oleji dokáže zvládnout krátkodobá přetížení, což umožňuje společnosti odložit investice do nové kapacity. Schopnost přetížení také umožňuje provoz transformátoru s vyšším průměrným činitelem zatížení, což snižuje potřebu dalších transformátorů.

Dlouhá životnost olejového transformátoru je velkou ekonomickou výhodou. Náklady na výměnu transformátoru jsou značné, včetně nákladů na nový transformátor, nákladů na instalaci a nákladů na prostoje. Prodloužením životnosti může společnost tyto náklady odložit.

Následující tabulka poskytuje souhrn ekonomických výhod olejového transformátoru ve srovnání se suchým transformátorem:

Olejový transformátor nabízí nejlepší ekonomickou hodnotu pro rozvodné sítě. Nižší provozní ztráty, vyšší přetížitelnost a delší životnost více než kompenzují vyšší počáteční náklady. Ve společnosti Lugao jsme se zavázali poskytovat našim zákazníkům transformátory ponořené do oleje, které poskytují nejlepší ekonomickou hodnotu a spojují vysoký výkon s dlouhodobou spolehlivostí.

6. Často kladené otázky (FAQ)

Otázka 1: Jaká je typická životnost olejového transformátoru?

Odpověď: Dobře navržený a správně udržovaný olejový transformátor může mít životnost 30 až 40 let, v některých případech i delší. Životnost je dána především stavem papírové izolace a izolačního oleje. Pravidelná údržba včetně testování oleje a filtrace může výrazně prodloužit životnost transformátoru. V Lugao Power Co., Ltd. navrhujeme náš olejový transformátor pro dlouhodobou spolehlivost, robustní konstrukci a vysoce kvalitní materiály.

Otázka 2: Jak si stojí olejový transformátor v porovnání se suchým transformátorem z hlediska požární bezpečnosti?

Odpověď: Olejové transformátory obsahují hořlavou kapalinu (olej), která představuje nebezpečí požáru. Suché transformátory jsou považovány za bezpečnější z hlediska požárního rizika, protože jsou konstruovány z nehořlavých materiálů. Riziko požáru transformátoru ponořeného do oleje však lze zmírnit konstrukčními prvky, jako jsou protipožární stěny, systémy pro potlačení požáru a použití méně hořlavých kapalin (jako jsou syntetické estery). Mnoho společností volí transformátory ponořené do oleje pro jejich vynikající výkon a spolehlivost, výměnou za výhody akceptují vyšší riziko požáru a zavádějí vhodná bezpečnostní opatření. Volba mezi těmito dvěma typy závisí na konkrétní aplikaci a bezpečnostních požadavcích místa.

Otázka 3: K čemu slouží olej v olejovém transformátoru?

Odpověď: Olej v olejovém transformátoru má dvě základní funkce: zajišťuje elektrickou izolaci mezi vinutím a nádrží a působí jako chladicí kapalina. Vysoká dielektrická pevnost oleje zabraňuje elektrickému průrazu a jeho tepelná vodivost mu umožňuje absorbovat teplo z jádra a vinutí a přenášet ho na stěny nádrže. Olej také poskytuje čisté, inertní prostředí pro vinutí, které je chrání před vlhkostí a kyslíkem. Stav oleje je rozhodující pro výkon a životnost transformátoru.

Otázka 4: Co je analýza rozpuštěných plynů (DGA) a proč je důležitá?

Odpověď: Analýza rozpuštěného plynu (DGA) je diagnostická technika používaná k posouzení stavu transformátoru ponořeného do oleje. Olej obsahuje rozpuštěné plyny, které vznikají při různých typech poruch v transformátoru. Analýzou složení a koncentrace těchto plynů je možné identifikovat typ a závažnost závady. DGA je nezbytným nástrojem pro předcházení poruchám a prodloužení životnosti transformátoru. Doporučuje se provádět DGA v pravidelných intervalech, typicky ročně nebo dvakrát ročně.

Otázka 5: Jaká jsou hlediska ochrany životního prostředí u olejových transformátorů?

Odpověď: Primárním ekologickým problémem u transformátorů ponořených do oleje je možnost úniku oleje, který může kontaminovat půdu a vodu. Pro zmírnění tohoto rizika jsou transformátory vybaveny ochrannými systémy, jako jsou jímky pro sběr oleje. Kromě toho existuje rostoucí trend k používání biologicky odbouratelných a méně hořlavých izolačních kapalin, jako jsou syntetické estery, které mají nižší dopad na životní prostředí. Likvidace použitého transformátorového oleje musí být řízena v souladu s předpisy na ochranu životního prostředí. Ve společnosti Lugao Power Co., Ltd. se zavazujeme k výrobě šetrné k životnímu prostředí a nabízíme transformátory se syntetickými esterovými kapalinami a robustní nepropustné konstrukce.

7. Závěr

Transformátor ponořený do oleje je nesporným tahounem rozvodné sítě. Jeho vynikající spolehlivost, efektivní tepelné řízení, dlouhá životnost a příznivá ekonomika z něj činí preferovanou volbu pro energetické společnosti po celém světě. Olej poskytuje nezbytnou elektrickou izolaci a chlazení, což umožňuje, aby transformátor fungoval efektivně a spolehlivě i v těch nejnáročnějších podmínkách. Schopnost monitorovat stav transformátoru pomocí testování oleje a udržovat transformátor po dobu jeho dlouhé životnosti z něj činí spolehlivé aktivum. Zatímco existují jiné technologie, jako jsou suché transformátory, olejový transformátor zůstává dominantní technologií pro vysokonapěťové aplikace s vysokým výkonem. Osvědčená výkonnost transformátoru v kombinaci s jeho schopností údržby a renovace zajišťuje, že bude i nadále páteří elektrické sítě po celá desetiletí.

Ve společnosti Lugao Power Co., Ltd. vyrábíme vysoce kvalitní transformátory ponořené do oleje již více než dvě desetiletí. Naše transformátory jsou navrženy tak, aby splňovaly nejvyšší standardy výkonu, spolehlivosti a účinnosti. Jsme odhodláni poskytovat našim zákazníkům nejlepší možné produkty a služby a zveme vás, abyste se na nás obrátili, abyste se dozvěděli více o našich řešeních olejových transformátorů.

Kontaktujte Lugao Power Co.,Ltd. dnesChcete-li se dozvědět více o našich řešeních olejových transformátorů pro vaše aplikace v rozvodných sítích.
