Modulární nízkonapěťový spínací přístroj pevného typu GGD

Definice a základní identita

Modulární nízkonapěťový rozváděč pevného typu GGD je vnitřní, stojací, kovově uzavřený rozváděč. Je navržen speciálně pronízkonapěťový rozvod střídavého prouduv třífázových průmyslových a komerčních elektrických systémech. Jako základní produkt v hierarchii distribuce energie je umístěn mezi sekundárními terminály transformátoru a koncovými rozvaděči větve a funguje jako primární napájecí uzel instalace.

Parametry produktu

Certifikace a zajištění kvality

Lugaovyrábí nízkonapěťové rozváděče pevného typu GGD podle projektových technických požadavků a příslušných norem pro rozváděče nízkého napětí. Rutinní kontrolní a zkušební zprávy mohou být poskytnuty před odesláním podle potvrzené technické dohody.

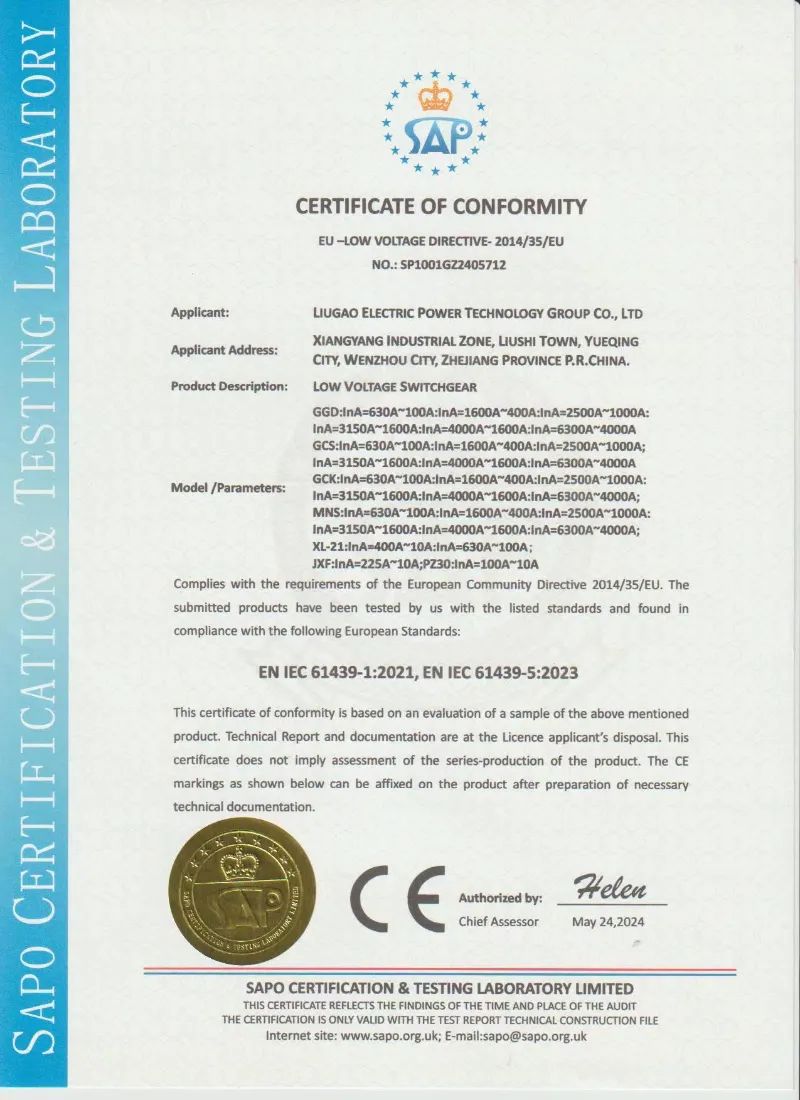

• Návrh a testování na základě IEC 61439-1/2
• Výroba a kontrola na základě GB/T 7251
• Test odolnosti napájecí frekvence
• Test izolačního odporu
• Kontrola elektroinstalace a funkčního provozu
• Ověření nárůstu teploty podle konfigurace
• Zpráva o rutinním testu před odesláním
• Fotografie z tovární prohlídky jsou k dispozici na vyžádání

Filosofie pevné instalace

Na rozdíl od rozváděče výsuvného typu, kde lze funkční jednotky vyjímat na kluzácích, využívá GGD koncepci trvale pevné montáže:

● Všechna primární zařízení – vzduchové jističe (ACB), jističe (MCCB) a oddělovací spínače – jsou přišroubovány přímo na pevné montážní desky.

● Elektrická spojení mezi zařízeními a přípojnicemi jsou pevně zapojena pomocí šroubovaných měděných spojů nebo kabelových spojů, nikoli zásuvných kontaktů.

● Tento pevný přístup eliminuje mechanickou složitost, náklady a údržbu spojenou s posuvnými mechanismy, takže je ideální pro stabilní, dlouhodobé instalace, kde se pozice obvodů mění jen zřídka.

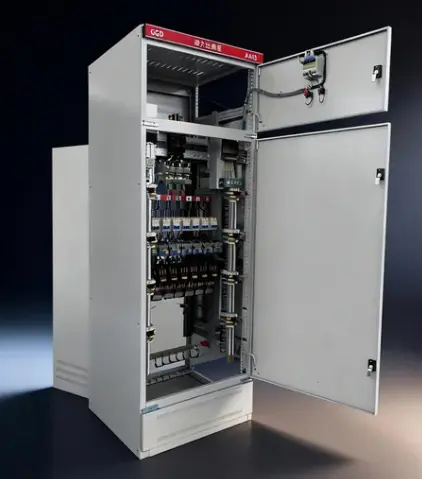

Modulární konstrukce skříně

● Skříň je postavena ze standardizovaných modulárních skříní, z nichž každá má stejnou výšku a hloubku:

● Rozměry rámu: 2200 mm (V) × 600/800/1000/1200 mm (Š) × 600/800 mm (H)

● Každá skříň je nezávislý svařovaný ocelový modul, který lze přišroubovat vedle sebe a vytvořit tak souvislou řadu rozvaděčů.

● Skříně jsou funkčně klasifikovány jako vstupní (napáječ-přijímač), sběrnicové propojovací jednotky (sběrnicové propojení) nebo napájecí (výstupní distribuční) jednotky.

Výhody produktu

Výhoda 1 – Konstrukční robustnost

Zesílený ocelový rám 8MF pomáhá udržovat mechanickou stabilitu pod potvrzenou úrovní odolnosti proti zkratu. Jmenovitý špičkový výdržný proud: 63 kA. Rám skříně je navržen tak, aby podporoval požadavky na odolnost proti zkratu specifické pro daný projekt. Jmenovitý špičkový výdržný proud lze konfigurovat podle potvrzeného elektrického návrhu.

Výhoda 2 – Modulární a rychlé nasazení

Standardizované vstupní, spojkové, napájecí skříně. Stejná výška/hloubka. Rychlá konfigurace projektu díky uspořádání standardních jednotek vedle sebe. Snižuje čas instalace na místě a složitost návrhu.

Výhoda 3 – nákladově efektivní životní cyklus

Pevná montáž (žádné výsuvné mechanismy) snižuje počáteční náklady. Žádné posuvy zásuvek, zásuvné kontakty nebo složité blokování. Minimální údržba, konkurenceschopné celkové náklady na vlastnictví.

Výhoda 4 – Optimalizovaný tepelný management

Chlazení přirozenou konvekcí: spodní žaluzie + horní odvětrávaná střecha. Vytváří komínový efekt – horký vzduch stoupá ven, studený nasává dovnitř. Žádné ventilátory, žádný hluk, žádná další údržba.

Výhoda 5 – Zjednodušená údržba a provoz

Ovládací prvky, měřiče, ukazatele na předních dveřích v ergonomické výšce. Rukojeti jističe přístupné bez otevírání dveří. Prostorné vnitřní uspořádání s oddělenou přípojnicí, jističem, kabelovými oddíly – snadná vizuální kontrola.

Vlastnosti produktu

Funkce 1: Vícevrstvý systém práškového lakování

Každý ocelový panel prochází pětistupňovou předúpravou (odmaštění, oplachování, fosfátování, pasivace a sušení), než se na něj nanese rovnoměrný elektrostatický epoxy-polyesterový práškový nátěr. Tento povlak poskytuje vynikající přilnavost a odolnost proti vlhkosti, což zajišťujeModulární nízkonapěťový spínací přístroj pevného typu GGDzachovává svůj vzhled a ochranu proti korozi i v tropickém nebo průmyslovém prostředí s vysokou vlhkostí.

Funkce 2: Průhledné obloukové bariéry

Polykarbonátové bariéry mezi hlavní přípojnicí a oddíly zařízení. Poskytuje viditelné fyzické oddělení pro bezpečnost obsluhy během kontroly a zároveň umožňuje vizuální potvrzení stavu přípojnic.

Funkce 3: Prostorná zóna zakončení kabelů

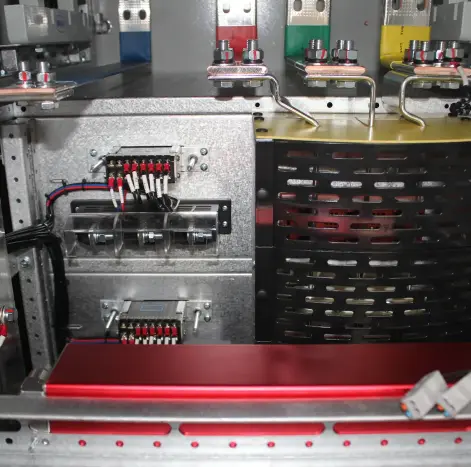

● Velký spodní kabelový prostor s otevřenou ucpávkovou deskou, pojme velké poloměry ohybu napájecího kabelu. Součástí dodávky jsou nastavitelné kabelové svorky pro zmírnění namáhání elektrických spojů.

Funkce 4: Integrovaná uzemňovací přípojnice

Průběžná měděná uzemňovací přípojnice běží po celé montážní délce s předvrtanými body pro každou skříň. Zjednodušuje uzemnění na místě pro příchozí a odchozí obvody a zajišťuje shodu s uzemněním systému.

Funkce 5: Vnější rukojeť s visacím zámkem

Rukojeti hlavního jističe namontované externě, uzamykatelné v poloze OFF. Umožňuje bezpečné mechanické LOTO během údržby a poskytuje jasnou vizuální izolaci.

Funkce 6: Flexibilní konfigurace přípojnic

Podporuje horní/spodní kabelový vstup a distribuci 3P4W nebo 3P5W. Fázové přípojnice jasně označené standardním barevným kódováním (žlutá, zelená, červená, modrá pro nulový vodič), aby se minimalizovaly chyby v zapojení.

Aplikace produktu

Modulární nízkonapěťový rozváděč pevného typu GGD je široce používán v různých sektorech, kde je prioritou spolehlivá pevná distribuce:

● Služby budov a infrastruktura: Distribuce osvětlení schodišť ve výškových obytných věžích, napájení větrání podzemních garáží a rozvaděče městského pouličního osvětlení.

● Průmyslové pomocné systémy: Napájecí panely kompresoroven, nekritické procesní podavače motorů v cementárnách a agregátech a rozvaděče továrních skladů.

● Úprava vody a odpadních vod: Motorové napáječe čerpací stanice pro příjem surové vody a vypouštění upravené odpadní vody a napájení zařízení pro dávkování chemikálií.

● Obnovitelná energie: slučovací panely střídavého proudu a pomocné rozvodné desky v solárních farmách umístěných na zemi.

● Komerční zařízení: Panely pro synchronizaci a distribuci záložních generátorů v nákupních centrech a panely s přívody chladičů HVAC v energetických stanicích univerzitního kampusu.

● Dočasný a konstrukční výkon: Provizorní napájecí rozvodné skříně na místě a napájecí panely stavebních zvedáků, kde pevná robustní konstrukce nabízí lepší odolnost než konstrukce lehčích panelů.

Balení a doprava

Každá skříň nízkonapěťového rozváděče GGD je chráněna antikorozním filmem, pěnovou výplní a překližkovým exportním obalem. Základna skříně může být navržena pro manipulaci s vysokozdvižným vozíkem podle přepravních požadavků.

Balení: stretch fólie, ochrana proti vlhkosti a překližkové exportní pouzdro

Doprava: FOB Ningbo, hlavní porty CIF nebo EXW k dispozici

Upevnění skříně: vnitřní komponenty vyztužené před odesláním

Dokumenty: balicí list, schéma zapojení a zkušební protokol v ceně

Poprodejní servis

Technická podpora pro instalaci a uvedení do provozu

Schéma zapojení a podpora výkresu rozložení

Vedení náhradních dílů pro jističe, měřiče a ovládací prvky

Záruční podmínky dle potvrzené objednávky

Často kladené otázky

Q1: Jaký je rozdíl mezi pevným rozváděčem GGD a výsuvným rozváděčem GCS/MNS?

GGD používá pevně namontované jističe a pevně zapojená připojení, zatímco GCS nebo MNS používají výsuvné zásuvkové jednotky. GGD je cenově výhodnější pro stabilní distribuční soustavy, kde obvody nevyžadují častou výměnu.

Q2: Lze skříň GGD přizpůsobit podle mého jednořádkového schématu?

Ano. Lugao může nakonfigurovat vstupní, napájecí, sběrnicové, měřicí a kondenzátorové kompenzační skříně podle vašeho elektrického schématu a požadavků značky komponent.

Q3: Jaké značky komponent lze použít?

Mezi běžné možnosti patří ABB, Schneider, Siemens, CHINT, Delixi nebo jiné projektem specifikované značky v závislosti na rozpočtu a technických požadavcích.

Q4: Jaké dokumenty jsou dodávány před odesláním?

Můžeme poskytnout výkresy rozložení, schémata zapojení, zprávy o rutinních testech, balicí listy a fotografie produktů před odesláním podle potvrzené objednávky.
