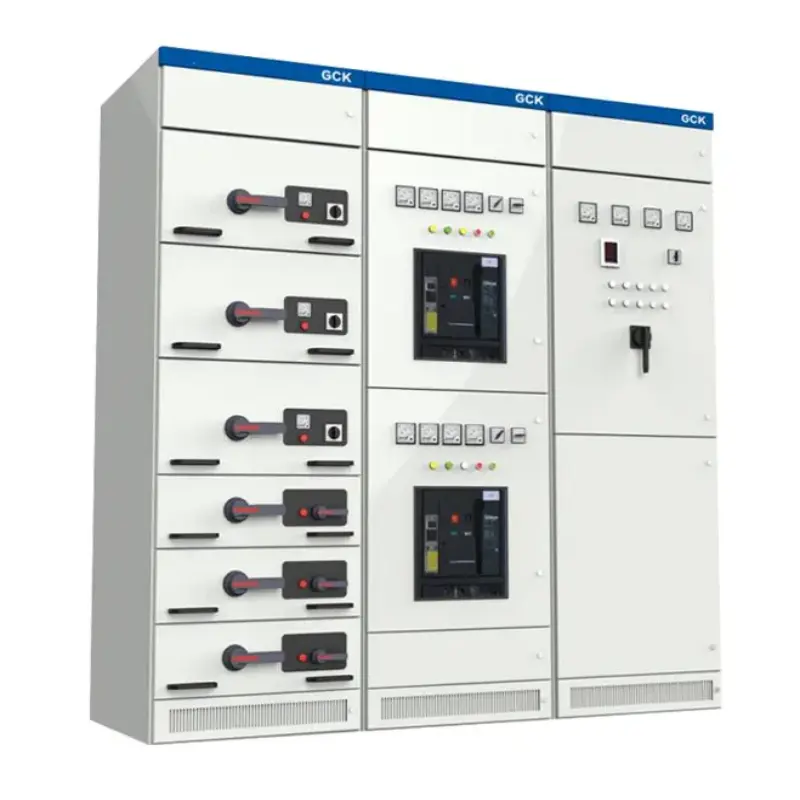

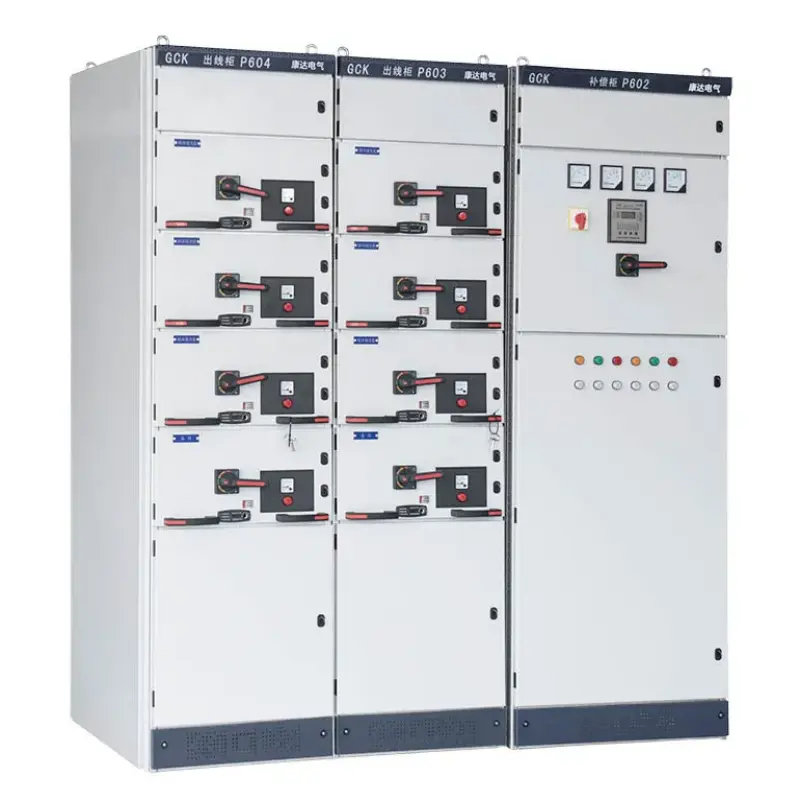

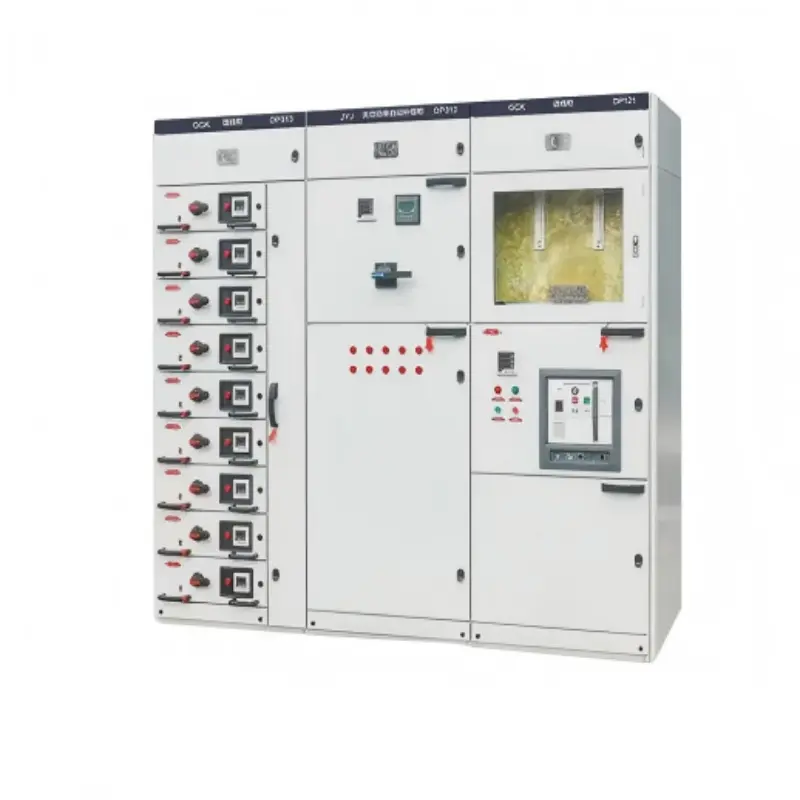

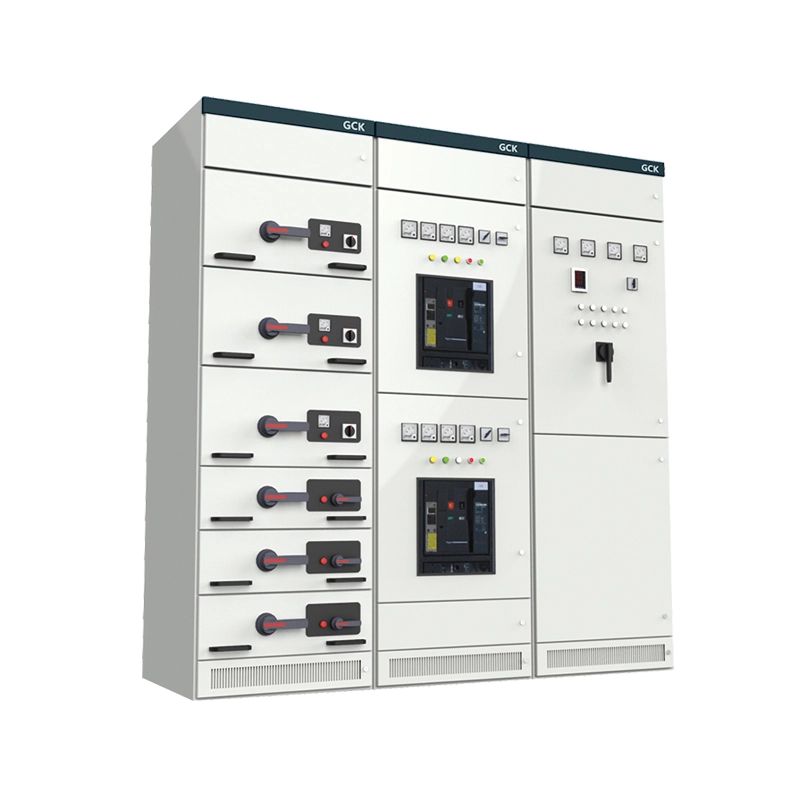

GCK C-profil Montáž Ekonomická spínací skříňka

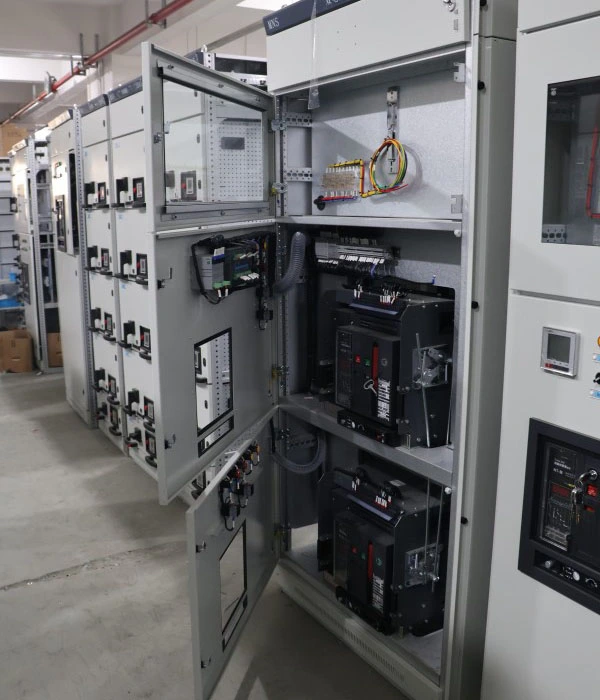

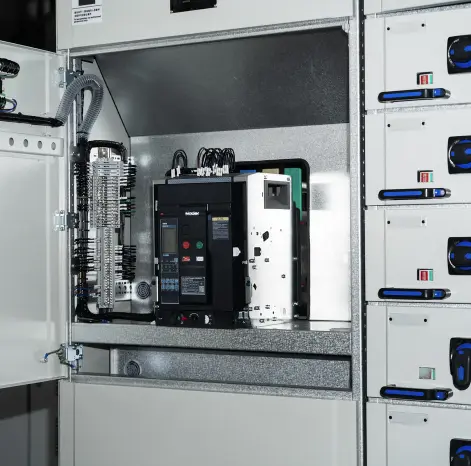

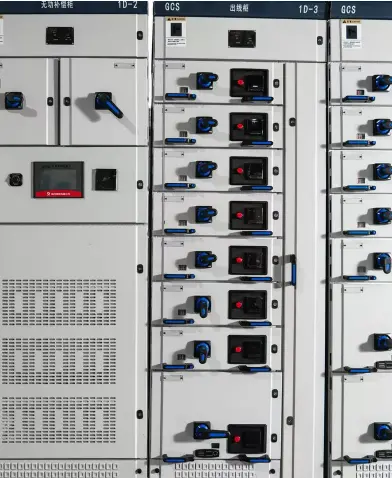

Sestava GCK C-profile Economical Switch Cabinet je anízkonapěťový (až 690V) uzavřený rozváděčpomocí šroubovaného ocelového rámu z C-profilu. C-profily jsou za studena válcované, předem děrované galvanizované ocelové kanály s 25mm modulární mřížkou otvorů, umožňující montáž bez svařování nebo speciálních nástrojů.

Co tento produkt umí?

● Distribuce energie – Bezpečně dodává energii z hlavního vstupního zdroje do podavačů, motorů, osvětlovacích panelů a dalších zátěží.

● Funkce zásuvek – Obsahuje výsuvné zásuvky (jističe, stykače, softstartéry), které lze vyměňovat, zatímco hlavní přípojnice zůstává pod napětím, čímž se minimalizují prostoje.

● Rekonfigurace na místě – Snadno přidávejte nebo přesouvejte sekce odšroubováním koncových desek, přišroubováním nových skříní a prodloužením přípojnic pomocí jednoduchých sad.

● Ochrana a izolace – Poskytuje mechanické blokování, uzávěry a konfigurovatelnou formu oddělení (Formulář 2b, 3b nebo 4b).

Možnosti přizpůsobení

V podstatě tato skříň nabízí moderní výsuvspínací zařízenífunkčnost — bezpečná údržba, vysoká hustota a modularita — za základní cenu. Je ideální pro malé až střední průmyslové závody, komerční budovy, infrastrukturní projekty a modernizace s ohledem na rozpočet, kde nelze ohrozit kvalitu.

Parametry produktu (specifikace)

Níže jsou uvedeny klíčové technické specifikace ekonomické spínací skříňky GCK s profilem C. Hodnoty jsou založeny na standardních konfiguracích a mohou být přizpůsobeny specifickým požadavkům projektu.

Funkce a aplikace produktu (formát Q&A)

Ekonomický rozvaděč GCK s profilem C vyniká svou jedinečnou kombinací hospodárnosti, flexibility a osvědčeného výkonu. Níže odpovídáme na nejčastější dotazy zákazníků ohledně jeho funkcí a vhodných aplikací.

Q1: Co dělá design s C-profilem ekonomičtější než svařovaný rozváděč?

Odpověď: Tři důvody: (1) Šroubovaný rám eliminuje drahé svařovací přípravky. (2) Předděrovaná 25mm mřížka odstraňuje vlastní vrtání. (3) Poškozené profily lze vyměnit jednotlivě, nikoli celý rám. Když si koupíte ekonomickou spínací skříň s profilem C GCK, platíte za hodnotu, nikoli za přepracovanost.

Q2: Je šroubovaná konstrukce dostatečně pevná pro průmyslové prostředí?

A: Ano. Při správném utažení (M8:18Nm, M10:35Nm) splňuje IEC 61439-2 a odolává silám nakrátko 50kA bez trvalé deformace. Pro extrémní vibrace (např. lisovací lisy nebo lodě) doporučujeme naše svařovanésérie MNS. Pro 95 % průmyslových/komerčních lokalit je GCK C-profil více než dostačující.

Q3: Jak je galvanizovaný povrch v porovnání s práškovým lakováním?

Odpověď: Žárové zinkování po děrování pokrývá všechny povrchy – řezané hrany a otvory včetně – rovnoměrnou vrstvou zinku ≥65μm. Neštípe se ani nekoroduje, když za ním prosakuje vlhkost, čímž překonává práškové lakování ve vlhkém prostředí (např. úprava vody, textilní továrny). Pokud je požadována barva, lze na pozinkovanou vrstvu nanést práškové lakování.

Q4: Jaké jsou nejběžnější scénáře aplikací?

Odpověď: Na základě tisíců globálních instalací je sestava GCK C-profile Economical Switch Cabinet nejčastěji nasazována v:

Malé a střední průmyslové závody: potravinářský průmysl, lisování plastů, kovovýroba a textilní závody

Komerční budovy: obchodní centra, hotely a kancelářské budovy

Čištění vody a odpadních vod: čerpací stanice, zavlažovací a odsolovací systémy

Projekty modernizace: výměna starých pevných rozvaděčů za moderní výsuvné rozvaděče

Dočasná energetická zařízení: staveniště, důlní tábory a energetické systémy pro události

Výrobní detaily a konkurenční výhody

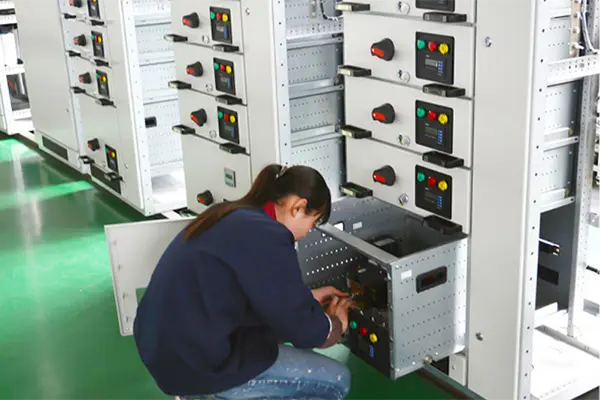

Výrobní detaily – jak stavíme sestavu GCK C-profile Ekonomický rozvaděč

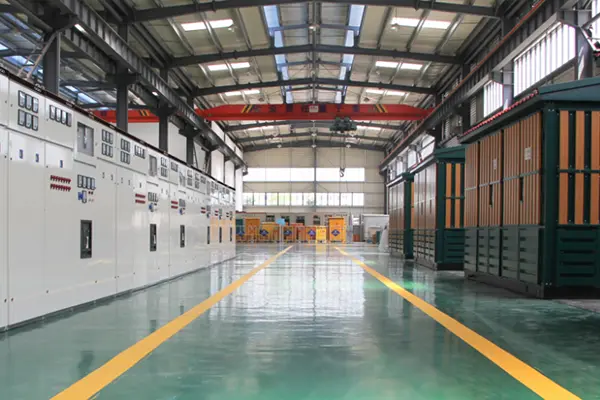

Ve společnosti Lugao Power Co., Ltd. vyrábíme každou sestavu GCK C-profilu Ekonomická spínací skříňka s konzistentností, odolností a snadnou montáží.

1. Výroba C-profilu:Japonský standard Q235B 2,0mm ocelová cívka → CNC děrovač 25mm mřížka → tvar C za studena (přesnost ±0,3 mm) → nařezaný na délku → žárové zinkování (≥65μm, ASTM A123).

2. Kolébka zásuvky:2,5 mm galvanizovaná ocel s polohovacími důlky a nylonovými válečky. Přes adaptérovou desku přijímá zásuvky 8E/2 až 24E. Třípolohové mechanické blokování (připojeno/testováno/odpojeno) s madlem visacího zámku.

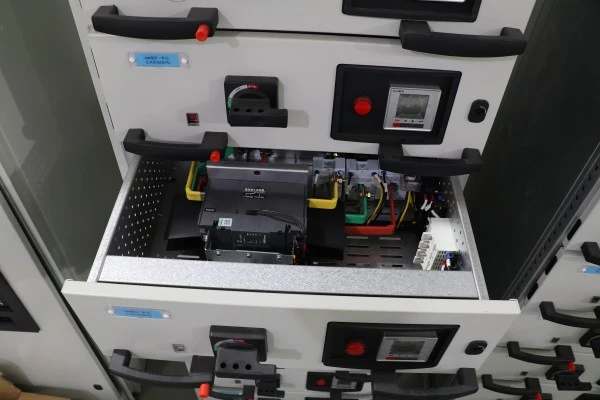

3. Zásuvková jednotka:Přední panel z oceli 1,5 mm, práškový lak RAL 7035, laserem gravírovaný štítek. Rukojeť s indikátorem O/I. Primární kontakty: postříbřená měď (≥10μm), tulipánový design s pružinou. Sekundární kabeláž: 2,5 mm² PVC měděný drát s očíslovanými dutinkami. Továrně testováno na kontinuitu, izolaci a mechanický provoz.

4. Přípojnicový systém:ETP měď (98 % IACS), postříbřené spoje utahovací momentem 35–40 Nm. Přípojnice podporovány každých 500 mm (těsnější než typických 800 mm). Vertikální přípojnice se připojují pomocí šroubovaných měděných spojů.

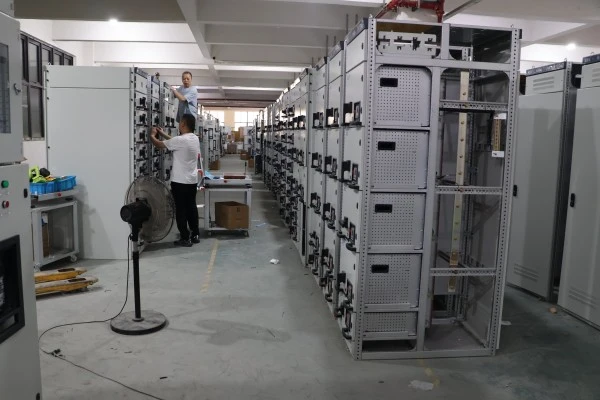

5. Montáž a testování:Montáž řízená kroutícím momentem. Každá testovaná jednotka: dielektrikum (2,5 kV/1 min), kontinuita, mechanické blokování a nárůst teploty při 1,1násobku jmenovitého proudu. Zpráva o továrním testu zahrnuta.

Poprodejní servis – Jednoletá záruka

Záruční doba:12 měsíců od data uvedení do provozu, nejdéle však 18 měsíců od data odeslání.

Na co se vztahuje: Všechny výrobní vady včetně:

● Deformace C-profilu při jmenovitém mechanickém zatížení

● Porucha blokování zásuvky (selhání zabránění nesprávnému vložení nebo vyjmutí)

● Opotřebení primárního kontaktu přesahující 0,5 mm během záruční doby

● Chyby sekundárního zapojení nebo uvolněné koncovky způsobené montáží ve výrobě

● Odlupování galvanizovaného povlaku (za předpokladu, že nedochází k žádnému vnějšímu oděru)

Co se nevztahuje na: Škody způsobené nesprávnou instalací, neoprávněnými úpravami, provozem nad rámec jmenovitých hodnot na typovém štítku, fyzickým nárazem, korozí v důsledku chemické expozice neuvedené v objednávce nebo vyšší mocí (blesk, povodeň, požár atd.).

Závazek odpovědi:

● Vzdálená technická podpora:do 8 pracovních hodin prostřednictvím e-mailu, WhatsApp nebo videohovoru.

● Zásilka náhradních dílů:do 48 hodin pro uplatnění záruky (standardní kurýr).

Dokumentace dodávaná s každou zásilkou:

1. Protokol o továrním testu (dielektrikum, kontinuita, nárůst teploty)

2. Montážní výkres a jednořádkové schéma

3. Plán zásuvek se seznamem hodnocení a funkcí každé zásuvky

4. List specifikace točivého momentu pro zpětnou montáž na místě (objednávky KD)

5. Návod k obsluze a údržbě
