XL-21 Pevný spínací skříňový rozvaděč

Pevný rozvaděč pro rozvod energie XL-21 je nástěnná nebo stojací uzavřená nízkonapěťová rozvodná skříň, typicky dimenzovaná do 630 A. Vyznačuje se pevnou vnitřní montážní strukturou – což znamená, že všechny jističe, stykače, měřiče a svorky jsou trvale namontovány na vnitřních kolejnicích nebo montážních deskách, nikoli vyjímatelné.

Co tento produkt umí?

● Přijímá a distribuuje elektrickou energii z hlavního vstupního zdroje do více výstupních větví

● Poskytuje nadproudovou a zkratovou ochranu pro navazující zařízení pomocí lisovaných jističů (MCCB) nebo miniaturních jističů (MCB)

● Umožňuje místní ovládání motorů, světelných obvodů a dalších zátěží pomocí tlačítek nebo přepínačů namontovaných na dveřích

● Obsahuje měřicí a monitorovací zařízení, jako jsou ampérmetry, voltmetry a digitální měřiče výkonu

● Izoluje obvody pro bezpečnou údržbu pomocí hlavního vstupního vypínače nebo jističe

Technické parametry

Standardy a certifikace

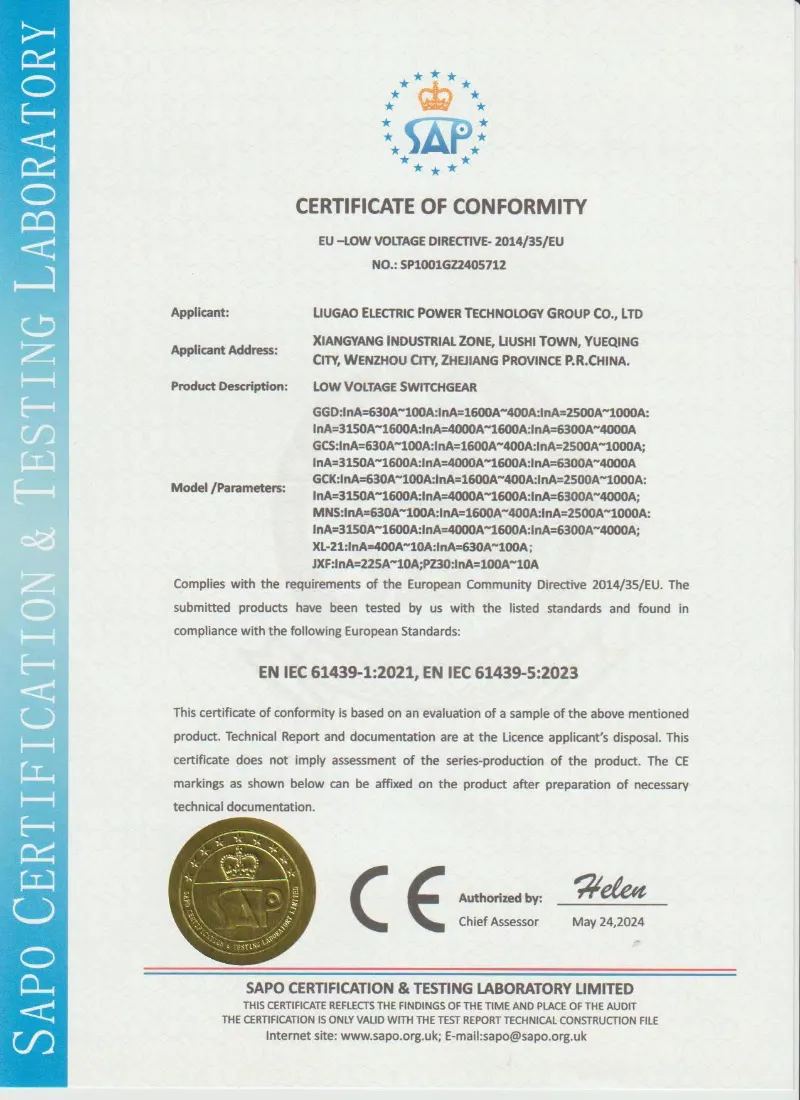

Pevný rozváděč napájení XL-21 lze vyrobit podle IEC 61439, GB/T 7251 a podle technických požadavků specifických pro daný projekt. Lugao Power podporuje rutinní tovární testy před odesláním, včetně testu izolačního odporu, testu výdržného napětí při výkonu a kmitočtu, kontroly kabeláže, testu mechanického provozu a vizuální kontroly.

• IEC 61439 sestavy nízkonapěťových spínacích a řídicích zařízení
• ISO systém řízení kvality v továrně
• Zpráva o rutinním testu je k dispozici před dodáním
• Na požádání je podporována kontrola třetí stranou
• K dispozici OEM a přizpůsobení specifické pro projekt

Na rozdíl od větších výsuvnýchspínací zařízení, XL-21 je navržen pro aplikace, kde jsou výměny obvodů vzácné a jednoduchost je ceněna před modulární flexibilitou. Jeho pevná konstrukce nabízí nižší počáteční náklady, menší půdorys a snadnější instalaci. V podstatě je rozvaděč XL-21 tahounem pro malé až střední rozvody energie – spolehlivý, nekomplikovaný a ekonomický.

Výhody produktu

Skříňový rozvaděč s pevnou distribucí energie XL-21 nabízí několik přesvědčivých výhod, díky nimž je preferovanou volbou pro aplikace s pevnou distribucí.

Vlastnosti produktu

Nízkonapěťový rozvodný panel obsahuje následující charakteristické rysy, které jej odlišují od konkurenčních pevných rozvodných skříní.

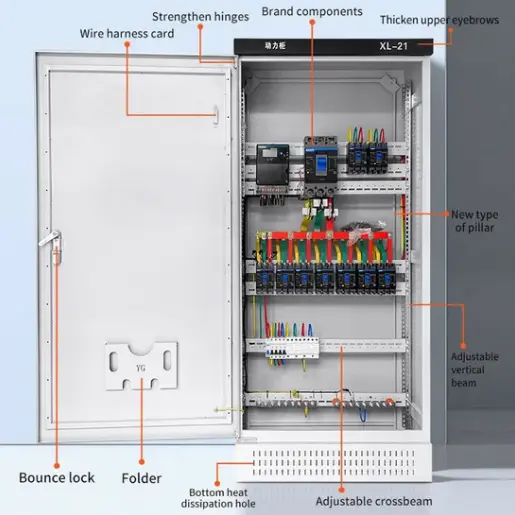

Svařovaný rám s dvojitým povlakem: Hlavní rám je vyroben z oceli válcované za studena o tloušťce 1,5 mm až 2,0 mm s nepřetržitým obloukovým svařováním v ochranné atmosféře CO₂ ve všech spojích. Po svaření je celá skříň podrobena odmaštění, fosfátování a elektrostatickému práškovému lakování (minimálně 70μm) v RAL 7035. Tato dvouvrstvá ochrana výrazně předčí nýtované nebo šroubované krabice v korozivním prostředí.

Výklopná dvířka s otevíráním 130°: Přední dvířka jsou osazena odolnými nerezovými panty umožňujícími otevírání 130° a tříbodovým uzamykacím mechanismem (nahoře, uprostřed, dole) s klikou dle DIN. Pro odečet měřidel bez otevírání dveří je k dispozici průhledné okénko přístroje.

Odnímatelné boční a zadní panely: Oba boční panely a zadní panel jsou odnímatelné pomocí standardního šestihranného klíče. To umožňuje 360° přístup k vnitřním součástem během instalace nebo údržby – tato funkce se u levných rozvodných skříní vyskytuje jen zřídka.

Univerzální montážní lišty: Uvnitř je skříň osazena jak děrovanými montážními deskami (pro šroubovací zařízení), tak cylindrickými DIN lištami (pro nacvakávací zařízení). Tento duální systém je vhodný pro všechny značky MCCB, MCB, stykače nebo svorkovnice.

Integrované nulové a zemnící přípojnice: Továrně instalovaná měděná nulová tyč (plná kapacita) a zemnící tyč (poloviční kapacita) běží po celé výšce skříně, s předvrtanými spojovacími body každých 50 mm. Není třeba přidávat samostatné přípojnice na místě.

Systém vedení kabelů: Vertikální kabelové žlaby na levé i pravé straně, každý s odnímatelnými kryty. Vylamovací otvory pro vstup/výstup kabelů jsou na horní, spodní a obou bočních stěnách. Samostatný ovládací kabelový kanál odděluje nízkonapěťové vedení od silových kabelů.

Příchozí oddělovací spínač s blokováním dveří: Rukojeť hlavního spínače přívodu je mechanicky blokována s předními dveřmi — dveře nelze otevřít, pokud není hlavní vypínač v poloze OFF. Tato bezpečnostní funkce zabraňuje náhodnému kontaktu s živými částmi.

Sítotiskové označení obvodu: Každá pozice obvodu je jasně označena na vnitřní montážní desce pomocí sítotisku odolného proti opotřebení. Štítky neblednou ani se neodlupují jako samolepky.

Aplikace produktu

Pevný rozváděč napájení XL-21 je široce používán v následujících sektorech:

● Průmyslové provozy – strojírny, montážní linky, manipulační zařízení, svařovací stanice (typicky podavače 100A–630A)

● Komerční budovy – Nákupní centra, kancelářské prostory, maloobchody, restaurace (osvětlení a rozvody elektřiny)

● Obytné soubory – Podlahové rozvody bytového domu, občanská vybavenost, osvětlení parkoviště

● Infrastruktura – osvětlení tunelů, napájení mýtných stanic, rozvaděče veřejného osvětlení

● Systémy HVAC – Hlavní rozvody pro chladicí zařízení, vzduchotechnické jednotky, čerpací stanice

● Dočasné napájení staveniště – Stavební přívěsy, distribuce energie pro akce, filmové produkce

Ve všech těchto scénářích poskytuje elektrická rozvodná skříň rovnováhu nákladů, spolehlivosti a snadné údržby, které se složitější rozvaděče nemohou vyrovnat.

FAQ

Jaký je rozsah jmenovitého proudu rozváděče XL-21?

Pevná rozvodná skříň XL-21 může být obvykle konfigurována od 100A do 630A podle projektového zatížení a návrhu obvodu.

Může Lugao přizpůsobit rozvržení vnitřních součástí?

Ano. Můžeme přizpůsobit rozmístění jističů, jističů, stykačů, měřičů, svorek, přípojnic a pozic kabelových vstupů podle vašeho jednolinkového schématu.

Jaké informace bych měl poskytnout pro cenovou nabídku?

Uveďte jmenovité napětí, jmenovitý proud, počet příchozích a odchozích obvodů, specifikace jističe, stupeň ochrany, typ instalace, množství a cílový port.

Můžete poskytnout schémata zapojení před výrobou?

Ano. Společnost Lugao může poskytnout výkresy rozložení, schémata zapojení a dokumenty s technickým potvrzením před výrobou pro schválení zákazníkem.

Je skříň XL-21 vhodná pro venkovní použití?

Standardní skříně XL-21 se používají především v interiéru. Pro venkovní aplikace můžeme přizpůsobit vyšší IP krytí, deštivzdornou konstrukci a antikorozní nátěr.

Balení, doprava, poprodejní servis a často kladené otázky

Balení a doprava

Individuální balení:Každá skříň je zabalena do VCI antikorozního papíru, poté bublinkové fólie, poté stretch fólie a nakonec umístěna do 10mm překližkové přepravky s ocelovými chrániči hran.

Dodací podmínky:FOB Ningbo, hlavní porty CIF nebo ze závodu.

dodací lhůta:15 pracovních dnů pro standardní konfigurace (až 10 jednotek).

Poprodejní servis – 1letá záruka

●Záruční doba:12 měsíců od uvedení do provozu nebo 18 měsíců od odeslání, podle toho, co nastane dříve.

●Krytí:Výrobní vady včetně prasklin ve svaru rámu, selhání povlaku (neabrazivního), vadné blokování dveří a chyby v zapojení.

● Vyloučení:Poškození v důsledku nesprávné instalace, přetížení nad jmenovitý proud, fyzického nárazu, koroze v důsledku nespecifikovaných chemikálií nebo vyšší moci.
