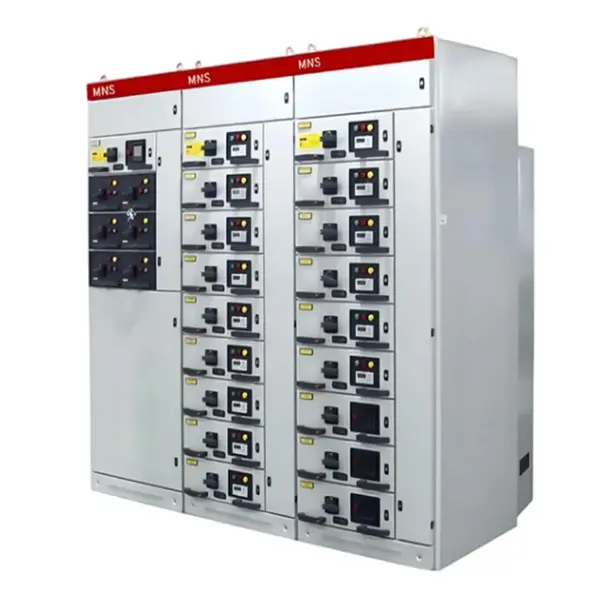

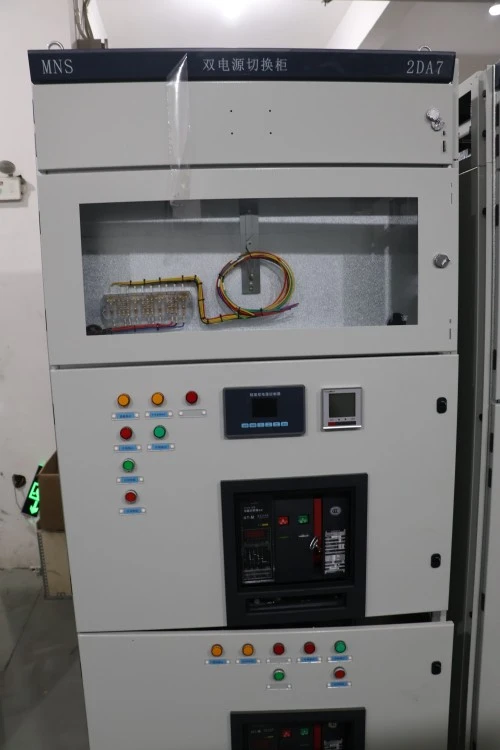

Modularizace MNS Spínací skříňka výsuvného typu

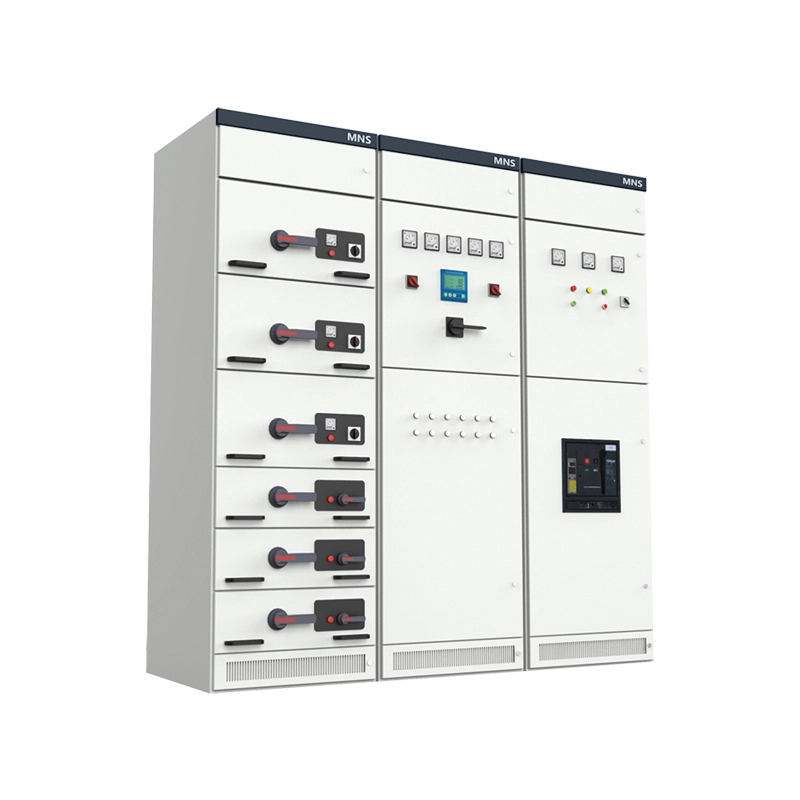

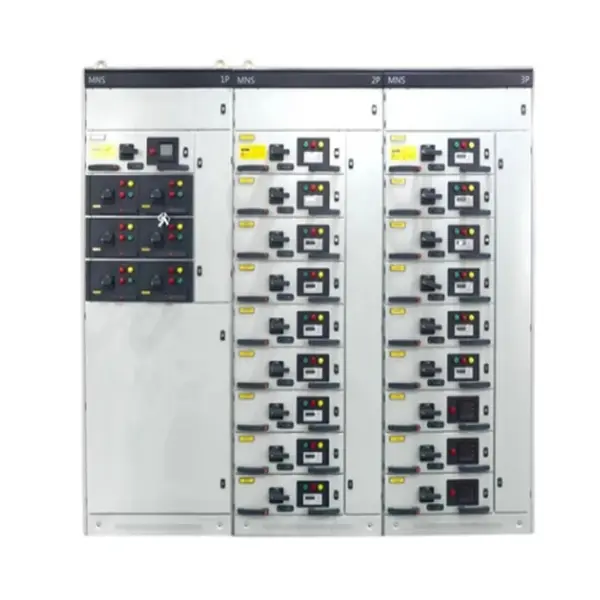

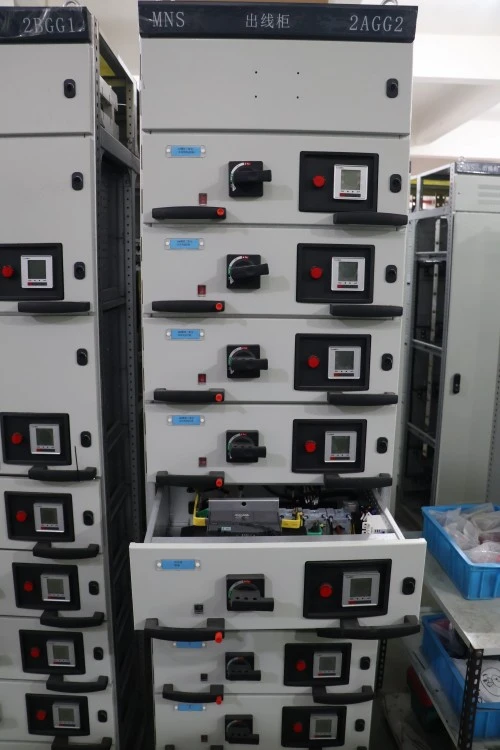

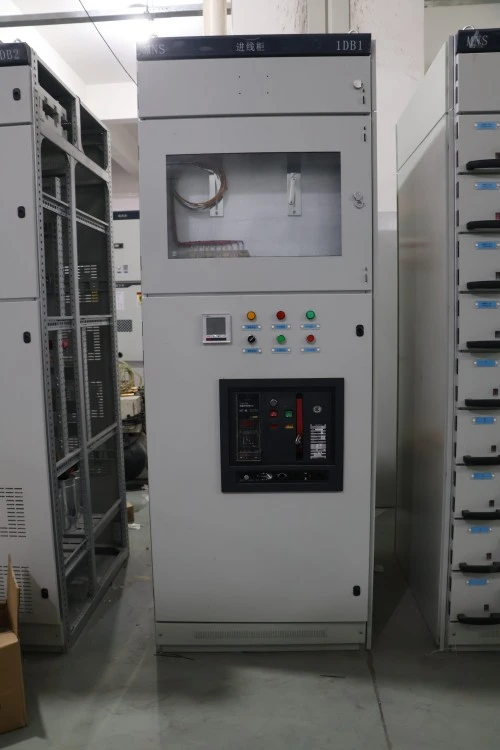

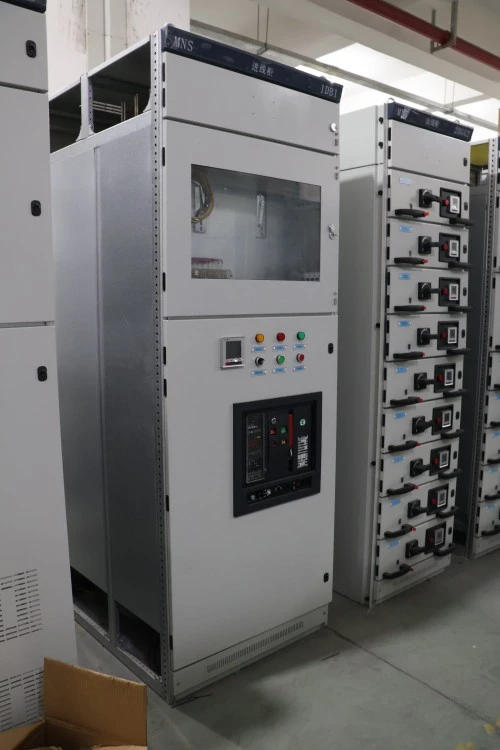

Modularizační výsuvný rozvaděč MNS je anízkonapěťový (až 690V) uzavřený rozváděčsestava navržená podle rámce MNS (Modular Network System). Každá funkční jednotka – jako je spouštěč motoru, jistič přívodu nebo napájecí modul – je umístěna v samostatné výsuvné kazetě, kterou lze vložit, vyjmout nebo vyměnit bez vypnutí celého systému. Skříň plní tři primární funkce: rozvod energie (napájení více dílčích okruhů), ovládání motoru (spouštění, zastavování, ochrana motorů) a ochrana systému (izolace proti zkratu, přetížení a zemnímu spojení). Stručně řečeno, je to plug-and-play centrum správy napájení pro průmyslová a komerční zařízení.

Výhody produktu

Vlastnosti produktu

Na rozdíl od generických výsuvných skříní má modulární rozvaděč MNS modulární výsuvný typ tyto charakteristické vlastnosti:

Parametry produktu

Aplikace produktu (scénáře)

Modularizační výsuvný rozvaděč MNS je široce používán v:

● Průmyslové závody: Automobilové montážní linky, výroba potravin a nápojů, chemické dávkové zpracování

● Komerční komplexy: Nákupní centra, výškové administrativní budovy, nemocnice

● Infrastruktura: Úpravny vody, čerpací stanice, letištní systémy pro manipulaci se zavazadly

● Datová centra: Nízkonapěťová hlavní distribuční deska (LVMDB) a vzdálené napájecí panely (RPP)

● Obnovitelná energie: Invertory solární farmy, pomocné napájení větrných turbín

● Námořní a offshore: Distribuce energie na lodi

Podrobnosti o výrobě

● Společnost Společnost Lugao Power Co., Ltd.vyrábí každý modularizační rozvaděč MNS výsuvný typ s přesností:

● Materiál krytu: 2,0 mm silná ocel válcovaná za studena, plně svařovaný rám se standardem IP40 (volitelné IP54). Tloušťka práškového laku ≥80μm, RAL 7035 světle šedá.

● Přípojnicový systém: Obdélníkové měděné lišty (98% vodivost IACS) s pocínovanými spoji. Všechny přípojnice jsou plně izolovány teplem smrštitelnými manžetami (červená, žlutá, modrá, šedá pro neutrál).

● Kolébka zásuvky: Vyrobena z 2,5 mm pozinkované oceli se samomaznými nylonovými válečky. Síla vkládání/vytahování zásuvky ≤150N po 500 cyklech.

● Pevné kontakty: odpružené provedení ze slitiny stříbra. Určeno pro 2 000 vložení bez snížení výkonu.

● Sekundární kontakty: 24kolíkové zástrčkové a zásuvkové postříbřené konektory. Navrženo pro 10 000 cyklů páření.

● Identifikace zásuvky: Laserem gravírovaný držák štítku na přední straně každé zásuvky. QR kód volitelný pro digitální sledování majetku.

● Tovární testování: Každá funkční jednotka prochází kompletní kontrolou zapojení, zkouškou dielektrické pevnosti (2,5 kV po dobu 1 minuty) a zkouškou nárůstu teploty (při 1,1x jmenovitého proudu). Testovací protokoly jsou součástí dodávky.

Certifikace a zajištění kvality

Lugao dodržuje postupy řízení kvality podle ISO pro výrobu rozváděčů. U projektových objednávek můžeme poskytnout kontrolní dokumenty, zprávy o běžných testech a fotografie produktů před odesláním podle potvrzené technické dohody.

• Systém managementu jakosti ISO 9001
• Systém environmentálního managementu ISO 14001

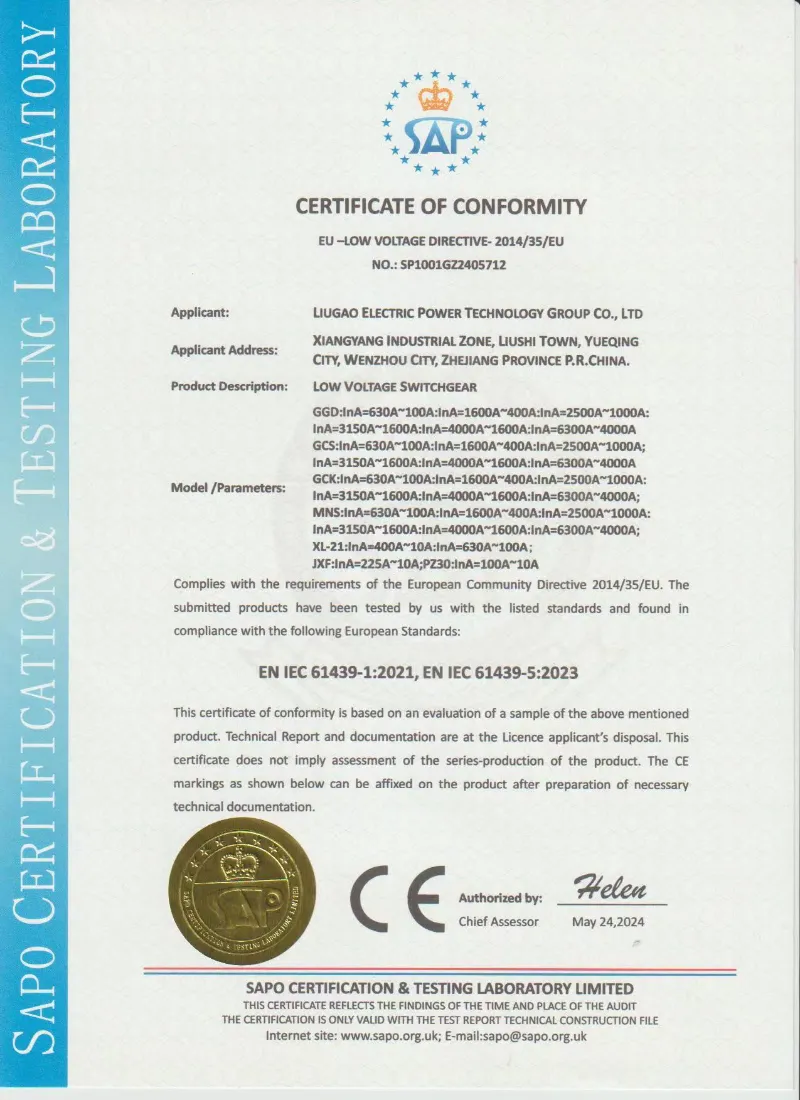

• Návrh a testování na základě IEC 61439-1/2
• Zpráva o rutinním testu před odesláním

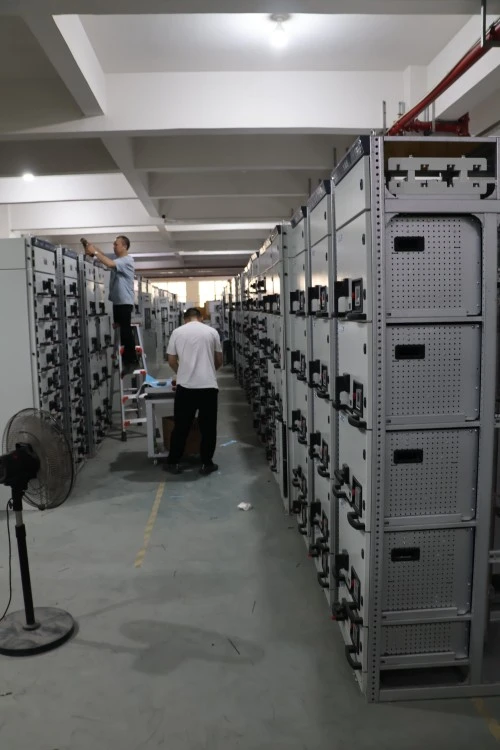

• Fotografie z tovární prohlídky jsou k dispozici na vyžádání

Balení, doprava a poprodejní servis

Balení a doprava

● Samostatné balení zásuvek: Antistatická bublinková fólie uvnitř vlnité krabice, označená schématem zapojení a jmenovitým výkonem.

● Balení hlavní skříně: Stretch fólie + papír VCI + přepravka z překližky (tloušťka 15 mm). Všechny základny přepravek jsou vybaveny kapsami pro vysokozdvižný vozík.

● Termín dodání: FOB Ningbo, hlavní porty CIF nebo EXW.

● Dodací lhůta: 20 pracovních dnů pro standardní konfigurace.

Poprodejní servis

● Záruční doba: 12 měsíců od data uvedení do provozu (maximálně 18 měsíců od odeslání).

● Bezplatná vzdálená technická podpora prostřednictvím videohovoru nebo e-mailu (odpověď do 4 pracovních hodin).

Nejčastější dotazy:

Q1: Jaký je rozdíl mezi zásuvkami 8E/2, 8E a 16E?

A: Týkají se modulů výšky zásuvek: 8E/2 = 100 mm (poloviční modul), 8E = 200 mm (plný modul), 16E = 400 mm (dvojitý modul). Čím větší je zásuvka, tím vyšší je povolený jmenovitý proud a více sekundárních svorek je k dispozici.

Q2: Mohu vyměnit zásuvku bez odpojení přívodu?

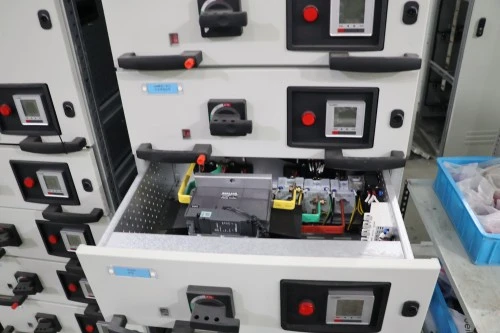

A: Ano. Toto je základní funkce rozvaděče MNS Modularization s výsuvným typem. Přesuňte zásuvku do izolované polohy (bílá rukojeť), odemkněte ji a vytáhněte. Hlavní sběrnice zůstává pod napětím. Vždy však nejprve odpojte stranu zátěže.

Q3: Je skříň vybavena systémem sledování teploty?

Odpověď: Standardní jednotky nezahrnují monitorování, ale nabízíme volitelné inteligentní zásuvky se zabudovanými senzory PT100 a centrální zobrazovací jednotkou zobrazující teploty přípojnic a zásuvek.

Q4: Lze skříň později rozšířit bez výměny stávajících sekcí?

A: Ano. Každá vertikální sekce je mechanicky a elektricky navržena pro boční připojení. Na oba konce můžete přišroubovat další skříň a připojit přípojnice pomocí dodávaných rozšiřujících sad.
