Jak olejový transformátor dosahuje průrazného napětí 60 kV prostřednictvím vakuového plnění?

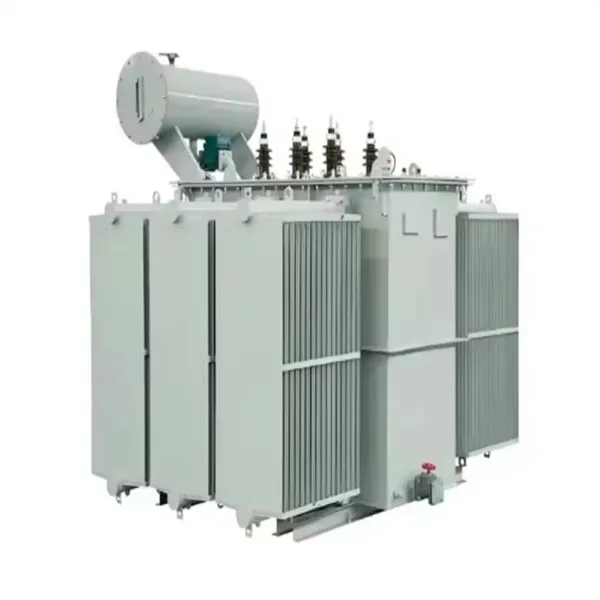

Průmyslové údaje naznačují, že přibližně 30 % předčasných poruch transformátorů lze přímo připsat nadměrné vlhkosti a obsahu plynu v izolačním oleji. Zvýšení vlhkosti o pouhých 15 dílů na milion (ppm) může snížit průrazné napětí transformátorového oleje z 60 kV pod 30 kV. Toto dramatické snížení dielektrické pevnosti podtrhuje kritický význam procesu vakuového plnění při výrobě transformátorů. Proolejový transformátors jmenovitým napětím 33 kV nebo vyšším, dosažení a udržení průrazného napětí 60 kV není cílem kvality – je to základní požadavek pro spolehlivý provoz po dobu životnosti transformátoru 30–40 let.

Tento článek poskytuje systematickou technickou analýzu toho, jak olejové transformátory dosahují průrazného napětí 60 kV prostřednictvím vakuového plnění. Diskuse zahrnuje čtyři základní procesní fáze: předúpravu oleje a ověření kvality, vakuové sušení izolace jádra a vinutí, proces vakuového plnění s kontrolovanými parametry a testování po plnění v souladu s normami IEC a ASTM. Každá fáze je zkoumána s ohledem na specifické parametry procesu, požadavky na vybavení a kontrolní body kontroly kvality. Článek se také zabývá běžnými způsoby poruch a poskytuje praktický rámec kontroly kvality pro výrobce transformátorů a koncové uživatele.

Obsah

• 1. Předúprava oleje a standardy kvality
• 2. Vakuové sušení jádra a vinutí transformátoru
• 3. Parametry procesu vakuového plnění
• 4. Testování oleje a ověření průrazného napětí
• 5. Běžné režimy poruch a body kontroly kvality
• 6. Často kladené otázky (FAQ)
• 7. Závěr

1. Předúprava oleje a standardy kvality

Cesta k dosažení průrazného napětí 60 kV začíná předúpravou transformátorového oleje před jeho vstupem do nádrže transformátoru. Dokonce i nový, rafinovaný transformátorový olej obvykle obsahuje rozpuštěnou vlhkost, plyny a částice znečištění, které musí být odstraněny, aby se dosáhlo požadované dielektrické pevnosti. Proces předúpravy se provádí ve vyhrazeném závodě na zpracování oleje, který zahrnuje topné systémy, vakuové dehydratační jednotky a vícestupňové filtrační zařízení. Než bude olej považován za vhodný pro plnění transformátoru, musí být ověřeny následující parametry:

• Průrazné napětí (BDV):≥ 60 kV (měřeno v souladu s IEC 60156)
• Obsah vlhkosti:≤ 10 ppm (měřeno Karl Fischer titrací)
• Obsah rozpuštěného plynu (DGA):≤ 0,5 % objemových (měřeno plynovou chromatografií)
• Disipační faktor (tan δ):≤ 0,001 při 90 °C (měřeno v souladu s IEC 60247)
• Počet částic:≤ 500 částic na 100 ml (velikost ≥ 5 μm)
• Odpor:≥ 1012 Ω·cm při 90°C

Proces čištění oleje má třístupňovou sekvenci. První fází je ohřev: olej se zahřeje na 60-70°C, aby se snížila viskozita a usnadnilo se uvolňování rozpuštěných plynů a vlhkosti. Druhým stupněm je vakuová dehydratace: zahřátý olej se zavede do vakuové komory pracující při 0,1-0,5 mbar. Za tohoto vakua se sníží bod varu vody, což způsobí odpařování vlhkosti a její odsávání vakuovým čerpadlem. Typická doba dehydratace je 4-8 hodin, v závislosti na objemu oleje a počáteční vlhkosti. Třetím stupněm je filtrace: dehydratovaný olej prochází řadou filtrů s velikostí 5 μm a 1 μm, aby se odstranily nečistoty. Zpracovaný olej pak recirkuluje systémem, dokud nejsou dosaženy všechny specifikované parametry.

Následující tabulka shrnuje parametry předúpravy a odpovídající kritéria přijatelnosti.

NaSpolečnost Lugao Power Co., Ltd.provozujeme vyhrazené zařízení na zpracování oleje vybavené nádrží na olej o objemu 10 000 litrů, vakuovou dehydratační jednotkou 300 l/min a uzavřeným systémem filtrace s 1μm absolutními filtry. Každá šarže zpracovaného oleje je před schválením pro plnění transformátoru vzorkována a testována. Výsledky zkoušek jsou dokumentovány v certifikátu šarže, který doprovází transformátor po celou dobu jeho životnosti. Tento přísný protokol předúpravy zajišťuje, že olej vstupující do transformátoru splňuje stejné kvalitativní standardy jako olej, který bude testován po naplnění, což vytváří základ pro dosažení průrazného napětí 60 kV.

2. Vakuové sušení jádra a vinutí transformátoru

Izolace transformátoru se skládá především z materiálů na bázi celulózy – papíru, lepenky a dřeva – které jsou ze své podstaty hygroskopické. Za normálních atmosférických podmínek mohou tyto materiály absorbovat až 8 % hmotnosti. Když je transformátor pod napětím, izolace se zahřívá a veškerá přítomná vlhkost se odpařuje, což snižuje dielektrickou pevnost jak pevné izolace, tak okolního oleje. Vakuové sušení je proces odstranění této vlhkosti z izolačního systému předtím, než je transformátor naplněn olejem. Proces sušení je kritický, protože i poté, co je olej vyčištěn, vlhkost zachycená v izolaci se časem vylouhuje do oleje, čímž se sníží průrazné napětí.

Proces vakuového sušení typicky zahrnuje následující fáze. Nejprve se transformátor umístí do sušárny nebo se zahřeje cirkulací horkého oleje přes chladicí systém. Jádro a vinutí jsou zahřáté na 85-105°C, aby se urychlilo uvolňování vlhkosti. Nádrž transformátoru se potom evakuuje pomocí vakuové pumpy, aby se snížil tlak na 0,1-0,5 mbar. Za tohoto vakua se bod varu vody sníží na přibližně 40-50 °C, což umožní odpaření vlhkosti v izolaci. Odpařená vlhkost je odsávána z nádrže vývěvou. Proces sušení pokračuje, dokud obsah vlhkosti izolace neklesne pod 0,5 % hmotnosti.

Koncový bod sušení se určuje jednou ze dvou metod:

• Metoda zvyšování tlaku:Vakuové čerpadlo je izolováno od nádrže transformátoru a rychlost nárůstu tlaku se měří po definovanou dobu. Pokud je rychlost nárůstu tlaku menší než 0,1 mbar za hodinu po dobu 4 hodin, sušení se považuje za dokončené.
• Metoda rosného bodu:Rosný bod plynu odváděného z transformátoru je nepřetržitě monitorován. Když rosný bod klesne pod -40°C, sušení se považuje za dokončené.

Doba trvání procesu vakuového sušení se liší v závislosti na velikosti transformátoru, typu izolace a okolních podmínkách. U typického 10 MVA transformátoru může proces sušení trvat 48-72 hodin. U větších výkonových transformátorů může proces trvat několik dní. Následující tabulka uvádí typické parametry sušení pro různé třídy transformátorů.

V Lugao. používáme kombinaci tepelného vakuového sušení a cirkulace horkého oleje k dosažení požadovaného odvodu vlhkosti. Transformátor je ohříván cirkulací horkého oleje přes chladicí systém, zatímco nádrž je současně evakuována. Tato metoda zajišťuje rovnoměrný ohřev a urychluje proces sušení. Po dokončení sušícího cyklu je transformátor udržován ve vakuu, dokud nezačne proces plnění oleje, čímž se zabrání opětovnému nasávání vlhkosti z atmosféry. Tento přístup zajišťuje, že obsah izolační vlhkosti je udržován pod prahovou hodnotou 0,5 %, což je nezbytné pro dosažení a udržení průrazného napětí 60 kV.

3. Parametry procesu vakuového plnění

Jakmile je jádro transformátoru a vinutí vysušeno na požadovaný obsah vlhkosti, začíná proces plnění olejem. Toto je nejkritičtější fáze výroby transformátoru, protože jakákoli chyba během této fáze může ohrozit dielektrickou pevnost izolačního systému. Proces vakuového plnění se provádí, když je nádrž transformátoru udržována ve vakuu. Vyčištěný olej se přivádí na dno nádrže a pomalu stoupá, čímž se vytlačuje vakuum. Procesní parametry musí být pečlivě kontrolovány, aby se zabránilo tvorbě bublin, zajistilo úplné proniknutí izolace a zabránilo poškození vinutí.

Klíčové parametry procesu pro vakuové plnění jsou následující:

• Úroveň vakua před plněním:0,1-0,5 mbar, udržovaný po dobu nejméně 2 hodin po dokončení sušícího cyklu.
• Teplota oleje při plnění:60-70°C, udržováno tak, aby byla zajištěna nízká viskozita a dobré tokové vlastnosti.
• Rychlost plnění:≤ 300 l/h (pro malé až střední transformátory; větší transformátory mohou používat úměrně vyšší průtoky, ale nesmí překročit rychlost, kterou může olej proniknout izolací).
• Plnicí tlak:Na dně nádrže je aplikován mírný přetlak (0,1-0,2 bar), aby se zajistilo vytlačení oleje do vinutí.
• Vakuum během plnění:Během procesu plnění je udržováno vakuum, aby se odstranily všechny plyny, které se mohou uvolnit z oleje nebo izolace.
• Usazování po vyplnění:Poté, co je nádrž plná, se transformátor nechá stát 12-24 hodin ve vakuu nebo pod přetlakem suchého dusíku, aby se umožnilo unikání zbývajících bublin plynu.

Obzvláště kritická je rychlost plnění. Pokud je olej zaváděn příliš rychle, turbulence může vytvářet bubliny a olej nemusí zcela proniknout izolací. Pokud je olej zaváděn příliš pomalu, proces se stává neefektivním. Rychlost plnění je obvykle řízena nastavením průtoku olejového čerpadla nebo použitím redukčního ventilu. U velkých transformátorů může být proces plnění prováděn po etapách s přestávkami, aby olej mohl proniknout izolací před zahájením další fáze. Následující tabulka uvádí doporučené rychlosti plnění pro různé kapacity transformátorů.

Po dokončení plnění se transformátor obvykle zahřeje na 50-60 °C pomocí chladicího systému, aby se zvýšila schopnost oleje absorbovat zbytkový plyn a vlhkost. Transformátor je poté podroben konečnému vakuovému zpracování, známému jako „konečné odplynění“, aby se odstranily všechny plyny, které mohly být absorbovány olejem. Tento poslední krok zajišťuje, že průrazné napětí oleje zůstane na cílové úrovni 60 kV nebo vyšší. Ve společnosti Lugao Power Co., Ltd. vedeme podrobné záznamy o všech procesních parametrech pro každý transformátor, včetně časově označených záznamů úrovní vakua, teplot a průtoků. Tyto záznamy jsou součástí dokumentace jakosti transformátoru a jsou uchovávány po dobu životnosti zařízení.

4. Testování oleje a ověření průrazného napětí

Po naplnění transformátoru olejem a ponechání usadit se musí izolační systém otestovat, aby se ověřilo, že splňuje požadované specifikace průrazného napětí. Primárním testem je test průrazného napětí oleje, prováděný v souladu s IEC 60156 nebo ASTM D1816. Tento test zahrnuje aplikaci napětí na vzorek transformátorového oleje řízenou rychlostí, dokud se olej nerozbije. Test se provádí na více vzorcích, aby bylo zajištěno, že výsledek bude opakovatelný. Kromě olejové zkoušky je kompletní izolační systém transformátoru podroben dielektrickým zkouškám, aby se ověřila jeho celistvost.

Test průrazného napětí oleje se provádí pomocí standardní zkušební buňky, která se skládá ze dvou elektrod oddělených mezerou 2,5 mm. Zkušební napětí je aplikováno rychlostí 2 kV/s. Test se provádí na šesti vzorcích oleje. Výsledky prvního testu se vyřadí a vypočítá se průměr zbývajících pěti testů. Průměrná hodnota musí být ≥ 60 kV. Pokud je průměrná hodnota nižší než 60 kV, má se za to, že olej ve zkoušce nevyhověl. Zkušební postup a kritéria přijatelnosti jsou shrnuty v následující tabulce:

Kromě testu průrazu oleje je transformátor podroben následujícím dielektrickým testům k ověření integrity celého izolačního systému:

• Zkouška odolnosti vůči frekvenci:Transformátor je vystaven napětí 2-3násobku jeho jmenovitého napětí po dobu 60 sekund. Není povolena žádná porucha nebo částečné vybití.
• Test indukovaného přepětí:Transformátor je vystaven frekvenci 100-400 Hz při napětí 2násobku jmenovitého napětí po dobu 60 sekund. Není povoleno žádné porušení nebo viditelná deformace izolace.
• Test částečného vybití:Transformátor je testován na částečné vybití při napětí 1,1násobku jmenovitého napětí. Úroveň částečného výboje se měří a musí být pod stanoveným limitem (typicky 20-50 pC pro olejové transformátory).
• Tan Delta test:Faktor rozptylu izolačního systému se měří při 90°C. Hodnota musí být v mezích specifikovaných v IEC 60076.

Ve společnosti Lugao Power Co., Ltd. provádíme tyto testy na každém transformátoru před jeho expedicí. Výsledky zkoušek jsou zdokumentovány v obsáhlé zkušební zprávě, která je přiložena k transformátoru. Zkouška průrazného napětí oleje se provádí na vzorcích oleje odebraných z nádrže transformátoru po procesu plnění a usazování. Tím je zajištěno, že olej v transformátoru je stejný jako testovaný olej. Pokud olej neprojde testem průrazného napětí, celý proces se opakuje, dokud olej nesplňuje specifikaci. Tento přísný testovací režim zajišťuje, že náš olejový transformátor splňuje nejvyšší standardy kvality a spolehlivosti.

5. Běžné režimy poruch a body kontroly kvality

I přes přísné kontroly procesu popsané výše může během vakuového plnění stále docházet k poruchám. Pochopení běžných poruchových režimů a vytvoření robustních kontrolních bodů kontroly kvality je zásadní pro udržení konzistentní kvality výroby. Tato část identifikuje nejčastější způsoby selhání a poskytuje rámec kontroly kvality pro každou fázi procesu.

Režim poruchy 1: Neúplné vakuové sušení.Pokud izolace transformátoru není vysušena na požadovaný obsah vlhkosti, průrazné napětí se sníží. Nejčastější příčinou neúplného sušení je nedostatečná úroveň vakua nebo nedostatečná doba ohřevu. Aby se předešlo této poruše, musí být úroveň podtlaku nepřetržitě monitorována během cyklu sušení. K ověření koncového bodu se musí použít test nárůstu tlaku nebo rosného bodu.

Režim poruchy 2: Opětovná kontaminace oleje.Olej může být znovu kontaminován během manipulace, skladování nebo plnění, pokud není zařízení řádně vyčištěno. Nečistoty, jako je prach, voda nebo jiné částice, se mohou dostat do oleje přes spoje nebo během přenosu. Aby se tomu zabránilo, musí být veškeré vybavení před použitím důkladně vyčištěno a vysušeno. Nádrže na skladování oleje by měly být uzavřeny a naplněny suchým dusíkem.

Režim selhání 3: Zachycení vzduchu.Pokud se v transformátoru při plnění zachytí vzduch, může tvořit bubliny, které snižují průrazné napětí. Zachycení vzduchu je pravděpodobnější, pokud je rychlost plnění příliš vysoká nebo pokud není během plnění udržována úroveň podtlaku. Aby se tomu zabránilo, měla by se snížit rychlost plnění a během procesu by se mělo udržovat vakuum.

Pro každou fázi vakuového plnění se doporučují následující kontrolní body kontroly kvality:

Ve společnosti Lugao zavádíme systém řízení kvality, který začleňuje tyto kontrolní body do našich standardních provozních postupů. Každá fáze procesu je zdokumentována a případné odchylky jsou vyšetřovány a opraveny. Tento systematický přístup ke kontrole kvality je nezbytný pro udržení vysoké úrovně spolehlivosti, kterou naši zákazníci očekávají od našich transformátorových produktů ponořených do oleje.

6. Často kladené otázky (FAQ)

Otázka 1: Je průrazné napětí 60kV garantovanou hodnotou po celou dobu životnosti transformátoru, nebo se časem snižuje?

Odpověď: 60 kV je garantovaná minimální hodnota v době výroby a uvedení do provozu. Během provozní životnosti transformátoru bude průrazné napětí postupně klesat v důsledku degradace oleje, vnikání vlhkosti a hromadění pevných částic. Nicméně při správné údržbě – včetně pravidelného testování oleje, filtrace a sušení – lze průrazné napětí udržet nad přijatelnou úrovní. Průmyslové normy obvykle vyžadují výměnu nebo repasování oleje, když průrazné napětí klesne pod 30 kV.

Otázka 2: Jaký je rozdíl v průrazném napětí mezi vakuově plněnými a konvenčně plněnými transformátory?

Odpověď: Konvenčně plněný transformátor (plněný za atmosférického tlaku bez vakuového sušení) obvykle dosahuje průrazného napětí 30-40 kV. Vakuově plněný transformátor se správným předsušením a vakuovým zpracováním trvale dosahuje 60 kV nebo vyšší. Tento rozdíl 20-30 kV představuje významné zlepšení bezpečnostní rezervy a spolehlivosti. Vyšší průrazné napětí snižuje riziko selhání izolace, zejména při přepětí nebo blesku.

Otázka 3: Je u malých distribučních transformátorů (≤ 10kV) nutné vakuové plnění?

Odpověď: U distribučních transformátorů dimenzovaných na 10 kV a méně není vakuové plnění vždy povinné, ale stále více se považuje za osvědčený postup. Zatímco tyto transformátory mohou pracovat s průrazným napětím 30-40 kV, vakuové plnění poskytuje vyšší bezpečnostní rezervu a zlepšenou dlouhodobou spolehlivost. Mnoho společností nyní specifikuje vakuové plnění pro všechny nákupy nových transformátorů, bez ohledu na jmenovité napětí, jako součást svých požadavků na zajištění kvality. Ve společnosti Lugao Power Co., Ltd. aplikujeme vakuové plnění na všechny naše transformátorové produkty ponořené v oleji.

Otázka 4: Jak si může transformátorový olej udržet své průrazné napětí během provozu?

Odpověď: Udržování průrazného napětí během provozu vyžaduje komplexní program údržby. Pravidelné vzorky oleje by měly být odebírány a testovány na průrazné napětí, obsah vlhkosti a obsah rozpuštěných plynů. Pokud průrazné napětí klesne pod 45 kV, olej by měl být filtrován a dehydratován. Pokud obsah vlhkosti překročí 20 ppm, je třeba olej vysušit. Některé transformátory jsou vybaveny online systémy filtrace oleje, které nepřetržitě odstraňují vlhkost a částice a udržují kvalitu oleje na optimální úrovni.

Otázka 5: Jaké je nápravné opatření, pokud test průrazného napětí oleje po naplnění selže?

Odpověď: Pokud test průrazného napětí oleje po naplnění selže, transformátor je obvykle znovu zpracován. Poškozený olej se vypustí a transformátor se podrobí novému cyklu vakuového sušení, aby se odstranila vlhkost z izolace. Čerstvý, vyčištěný olej se poté zavede stejným způsobem vakuového plnění. Po opětovném naplnění se olej znovu otestuje. Tento proces může být nutné opakovat, dokud průrazné napětí nesplní specifikovaný požadavek. Ve vzácných případech, kdy je zdrojem problému samotný olej, může být nutné olej vyměnit za novou dávku.

7. Závěr

Dosažení průrazného napětí 60 kV v olejovém transformátoru je výsledkem pečlivě kontrolovaného výrobního procesu, který začíná čištěním oleje a pokračuje přes vakuové sušení, řízené plnění a přísné testování. Každá fáze tohoto procesu vyžaduje přesnou kontrolu kritických parametrů – teploty, úrovně vakua, rychlosti plnění a testovacích podmínek – aby se zajistilo, že konečný produkt splňuje požadované specifikace dielektrické pevnosti. Normy a postupy uvedené v tomto článku, založené na IEC 60156, ASTM D1816 a IEC 60076, poskytují technický základ pro dosažení tohoto kritického měřítka kvality.

Ve společnosti Lugao Power Co., Ltd. jsme zavedli komplexní systém řízení kvality, který zahrnuje tyto procesní kontroly a testovací standardy do našich výrobních operací transformátorů. Naše produkty transformátorů ponořených do oleje jsou navrženy a vyrobeny tak, aby poskytovaly spolehlivý výkon po celou dobu své životnosti. Pro podrobnější technické informace, procesní dokumentaci nebo specifikace produktu prosím kontaktujte náš technický tým.
