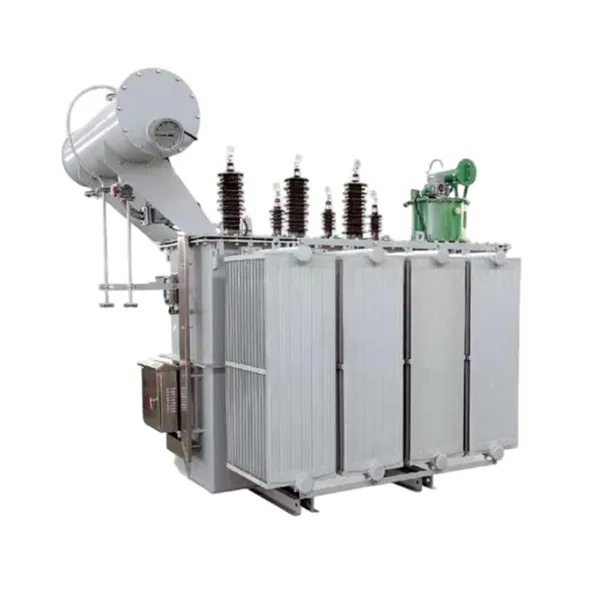

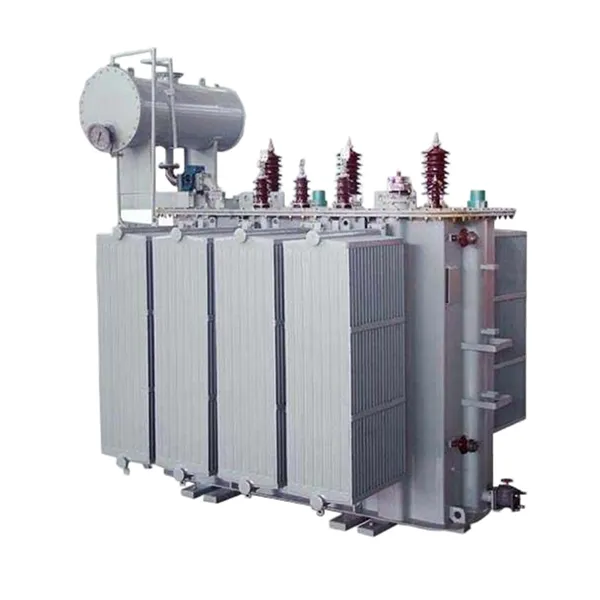

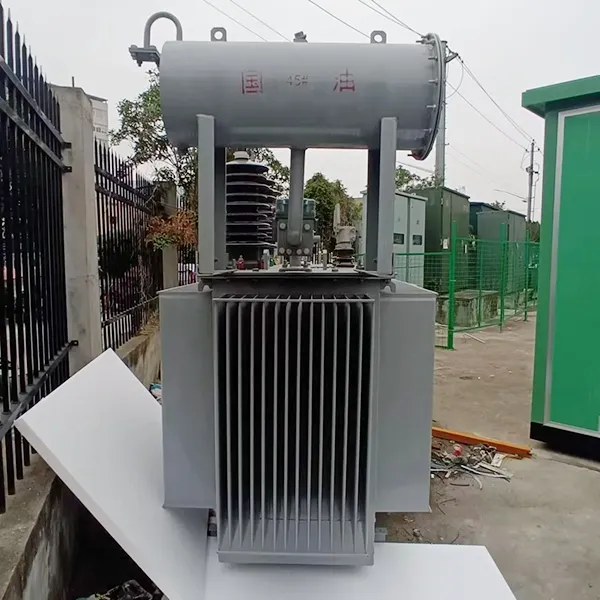

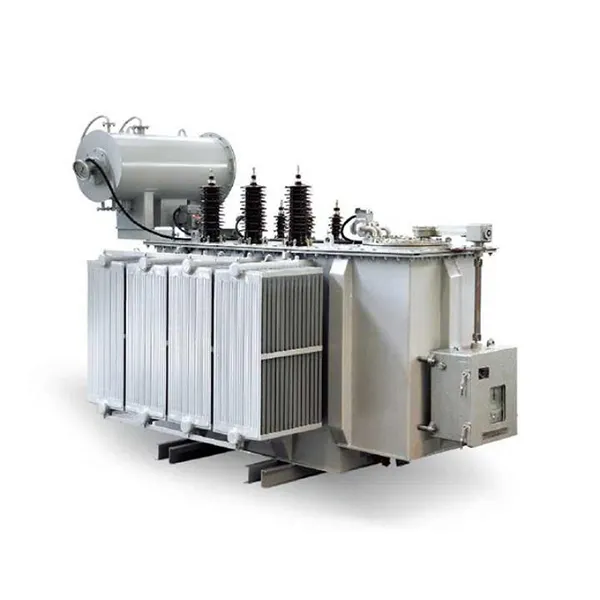

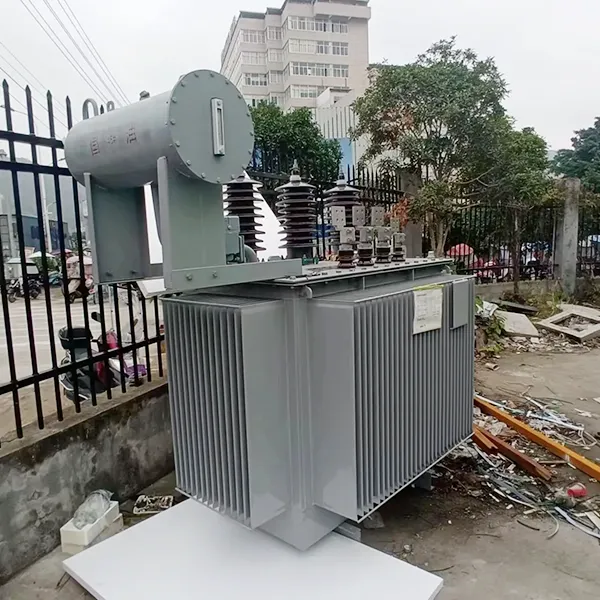

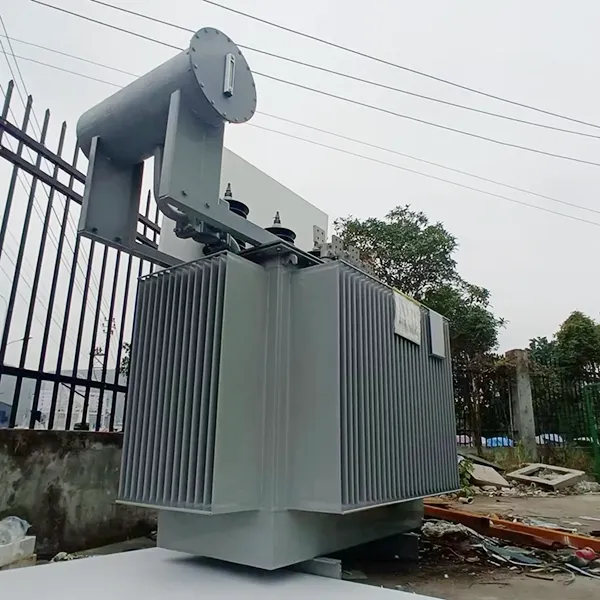

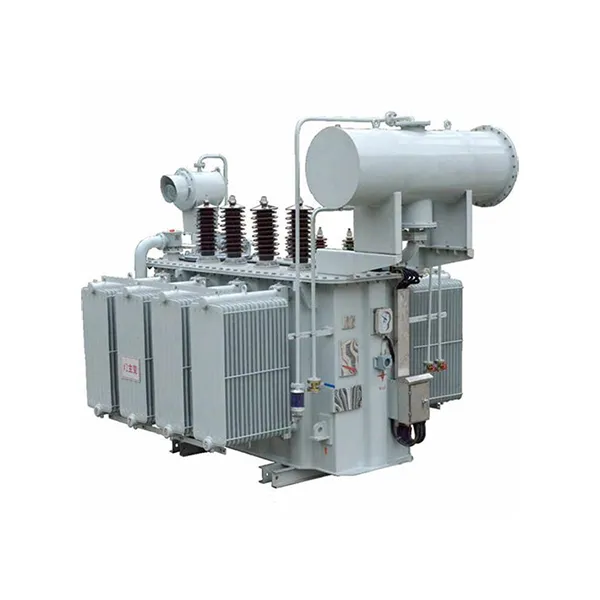

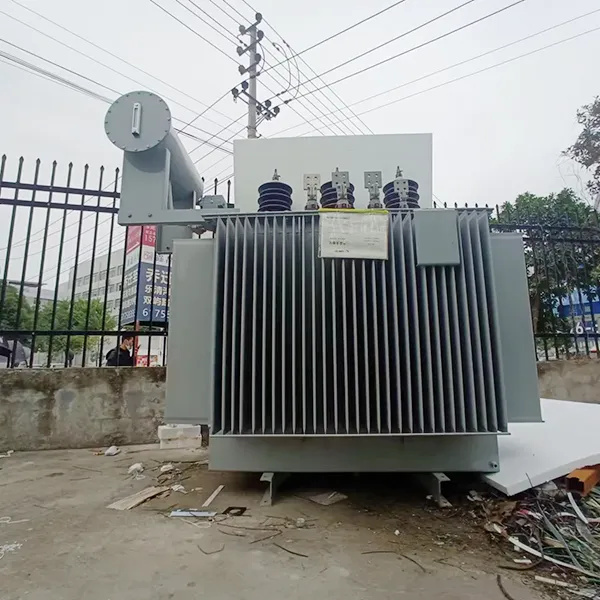

Vylepšete třífázový vysokonapěťový elektrický transformátor

Náš trojfázový elektrický transformátor středního napětí step up je navržen tak, aby převáděl nízkonapěťový výkon (například 0,4 kV) na výstup středního napětí (například 11 kV, 22 kV nebo 33 kV), což umožňuje efektivní přenos na velké vzdálenosti nebo integraci do distribučních sítí. Tento produkt je nezbytný pro projekty obnovitelné energie, průmyslová zařízení a elektrárny vyžadující spolehlivé zvýšení napětí.

Transformátor se vyznačuje vysoce permeabilním zrnem orientovaným jádrem z křemíkové oceli a měděným vinutím bez obsahu kyslíku, což zajišťuje minimální ztráty a vysokou tepelnou stabilitu. Theolejový chladicí systémposkytuje vynikající odvod tepla, zatímco plně utěsněná struktura chrání před znečištěním životního prostředí, snižuje potřebu údržby a prodlužuje životnost.

Parametr produktu (specifikace)

Step Up třífázový olejový transformátor – typické specifikace (0,4 kV / 11 kV)

Standardní vybavení zahrnuje

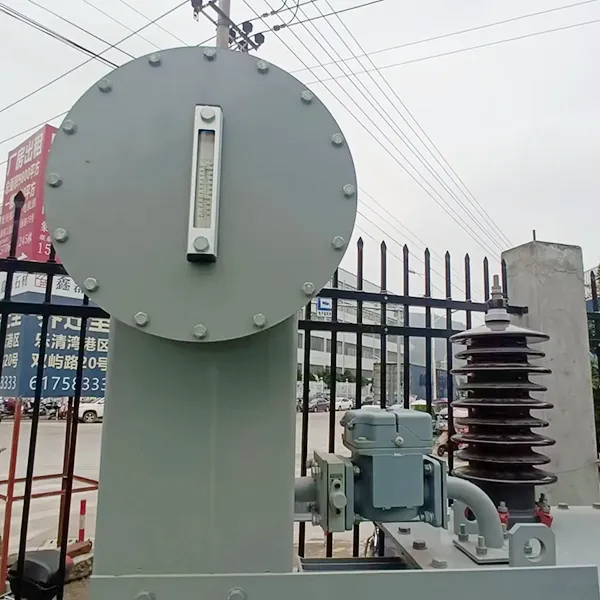

1. Ukazatel hladiny oleje s alarmem nízké hladiny

2. Přetlakový ventil

3. Číselník teploměru s kontakty alarmu

4. Volitelné plynové relé pro detekci poruchy

Vlastnosti a aplikace produktu

Vlastnosti

step up třífázové vysokonapěťové elektrické transformátory splňují nebo překračují mezinárodní standardy – vyhovují normám IEC 60076, ANSI C57.12, GB1094 a SANS 780 a zajišťují globální použitelnost a spolehlivost.

Konstrukce plně utěsněné vlnité nádrže – Eliminuje potřebu konzervátoru, zabraňuje oxidaci oleje a pronikání vlhkosti, což umožňuje provoz bez údržby po dlouhou dobu.

Vysoká přetížitelnost a tepelná stabilita - Chladicí systém ponořený do oleje zajišťuje stabilní výkon i při trvalém vysokém zatížení nebo kolísání vstupního napětí.

Nízkohlučný provoz – Optimalizovaná struktura spoje jádra a konstrukce tlumící vibrace snižují provozní hluk, vhodné pro obytná nebo na hluk citlivá prostředí.

Kompaktní konstrukce pro flexibilní instalaci – Modulární design umožňuje konfiguraci na sloup, podložku nebo rozvodnu, přizpůsobení prostorově omezeným nebo venkovním místům.

Robustní odolnost proti zkratu – Nízkonapěťová vinutí fóliového typu a tuhé nosné konstrukce cívky zajišťují mechanickou integritu při náhlých poruchových stavech.

Snadná instalace a nenáročná údržba – Standardní zvedací oka, otvory pro montáž základny a možnosti vstupu kabelů zjednodušují instalaci na místě; plně utěsněný design minimalizuje běžnou údržbu.

Dlouhá životnost s doživotní podporou – Navrženo pro minimálně 30letou provozní životnost, podpořené celoživotní technickou podporou a dostupností náhradních dílů.

Více rozsahů odběru pro regulaci napětí – Poskytuje možnosti odběru ±5 %, ±2×2,5 %, což umožňuje přesné nastavení napětí tak, aby vyhovovalo změnám sítě nebo zatížení.

Možnosti ekologických izolačních kapalin – K dispozici s přírodními estery (rostlinný olej) nebo izolačními kapalinami s vysokým bodem hoření pro ekologické aplikace.

Otázky a odpovědi: Klíčové statistiky transformátoru Step Up

Otázka: Co je transformátor Step Up?

A: Zvyšovací transformátor zvyšuje nízké vstupní napětí na vyšší výstupní napětí. Má méně závitů na primárním vinutí a více závitů na sekundárním vinutí. Tento typ transformátoru je kritický pro systémy obnovitelné energie, jako jsou solární farmy a větrné elektrárny, kde musí být generovaná nízkonapěťová energie zvýšena pro přenos do sítě.

Otázka: Jak tento zvýšený transformátor zlepšuje energetickou účinnost?

Odpověď: Náš transformátor používá za studena válcovanou za studena orientovanou křemíkovou ocel s vysokou propustností s designem stupňovitého přeplátovaného jádra. To výrazně snižuje hysterezi a ztráty vířivými proudy, snižuje ztráty naprázdno a zatížení ve srovnání s konvenčními transformátory, což přímo snižuje provozní náklady.

Otázka: Proč je olejový chladicí systém důležitý pro zrychlené aplikace?

Odpověď: Izolační olej poskytuje jak dielektrickou pevnost, tak účinný odvod tepla. Přenáší teplo z jádra a vinutí na povrch nádrže, čímž zajišťuje stabilní provoz i za podmínek nepřetržitého vysokého zatížení nebo vysokých teplot typických pro navyšující aplikace.

Otázka: Lze tento trojfázový vysokonapěťový elektrický transformátor použít venku?

A: Ano. Plně utěsněná konstrukce vlnité nádrže chrání vnitřní součásti před vlhkostí, prachem a korozivním prostředím, takže je ideální pro venkovní instalace, jako jsou solární elektrárny, větrné farmy a průmyslové rozvodny.

Výhody funkcí

Výrazně snížené provozní náklady: Optimalizovaný magnetický obvod a nízkoztrátové materiály snižují energetické ztráty a snižují náklady na elektřinu po dobu životnosti transformátoru.

Vysoká provozní spolehlivost: Pokročilá konstrukce odolnosti proti zkratu a vylepšené izolační systémy zajišťují stabilní provoz i při kolísání sítě nebo poruchových podmínkách.

Nízké požadavky na údržbu: Plně utěsněná konstrukce eliminuje potřebu výměny oleje a snižuje frekvenci kontrol, minimalizuje prostoje a náklady na údržbu.

Kompaktní a adaptabilní design: Modulární struktura umožňuje flexibilní instalaci v prostorově omezených prostředích, zatímco standardizovaná rozhraní zjednodušují integraci s rozvaděči a řídicími systémy.

Produkty se přizpůsobují životnímu prostředí

Aplikační scénáře

Systémy obnovitelné energie: Ideální pro solární farmy a větrné elektrárny ke zvýšení generované nízkonapěťové energie na středněnapěťovou úroveň pro připojení k síti.

Průmyslová zařízení: Používá se ve výrobních závodech a těžkém průmyslu, kde musí být nízkonapěťová energie z generátorů nebo střídačů zvýšena pro distribuci.

Infrastrukturní projekty: Vhodné pro letiště, železnice a datová centra vyžadující spolehlivé zvýšení napětí pro záložní nebo hlavní napájecí systémy.

Elektrárny: Používá se v malých elektrárnách, kde je nutné zvýšit napětí pro přenos na velké vzdálenosti.

Podrobnosti o výrobě

Základní materiál a proces

Jádro stupňovitého transformátoru je konstruováno z vysoce propustné křemíkové oceli s orientovaným zrnem válcované za studena se stupňovitým přeplátovaným spojem. Jádro je přesně řezané a automaticky naskládané, aby bylo zajištěno rovnoměrné rozložení magnetického toku, minimalizovaly se ztráty naprázdno a magnetizační proud.

Struktura vinutí

Vysokonapěťová i nízkonapěťová vinutí jsou navinuta měděnými vodiči bez obsahu kyslíku. Nízkonapěťová vinutí využívají fóliovou nebo spirálovou strukturu s podélnými olejovými kanály, což zvyšuje mechanickou pevnost a odolnost proti zkratu.

Izolační a chladicí systém

Používá se vysoce kvalitní minerální olej nebo ekologická izolační kapalina s vysokým bodem hoření. Izolační systém olej-papír prochází vakuovým sušením a procesem plnění oleje, aby se odstranila zbytková vlhkost a vzduch, což zajišťuje vysokou dielektrickou pevnost a dlouhodobou spolehlivost.

Nádrž a těsnění

Konstrukce vlnité nádrže poskytuje kompenzaci tepelné roztažnosti bez potřeby konzervátoru. Plně utěsněná struktura zabraňuje oxidaci oleje a pronikání vlhkosti, snižuje četnost údržby a prodlužuje životnost oleje.

Otázky a odpovědi: Výroba a zajištění kvality

Otázka: Jak zajistíte odolnost třífázového transformátoru ponořeného do oleje proti zkratu?

Odpověď: Naše transformátory procházejí zkouškami na zkrat v celostátně uznávaných laboratořích. Kombinace fóliových vinutí, pevných podpěr cívek a samosvorných upevňovacích prvků zajišťuje, že konstrukce zůstane neporušená i při náhlých poruchových stavech.

Otázka: Jaké standardy kvality dodržujete?

Odpověď: Všechny produkty jsou navrženy, vyrobeny a testovány v souladu s normami IEC 60076, GB1094 a ISO 9001:2015. Každá jednotka prochází před dodáním komplexními rutinními a typovými testy.

Konstrukce a testování transformátorů musí splňovat následující normy:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikace a technické požadavky na výkonové transformátory ponořené v oleji》

JB/T3837-2010 《Způsob kompilace typových označení pro produkty transformátorů》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB10237-88 《Úrovně izolace a dielektrické testy pro výkonové transformátory – vnější vzduchové mezery izolace》

GB7595-87 《Standard kvality pro transformátorový olej v provozu》

GB7328-87 《Měření hladiny zvuku pro transformátory》

GB7534-87 《Měření částečného vybití》

GB/T15164-94 《Průvodce načítáním výkonových transformátorů ponořených do oleje》

DL/T586-95 《Technická příručka pro výrobní dozor nad uživateli energetických zařízení》

GB/T311.1-3.11-97 《Koordinace izolace a techniky vysokonapěťového testování pro vysokonapěťová přenosová a transformační zařízení》

GB2536-1990 《Transformátorový olej》

JB/T56011-92 《Klasifikace kvality produktu pro výkonové transformátory ponořené v oleji》

ZBK41005-89 《Hladina zvuku transformátorů 6-220KV》
