Vysokofrekvenční olejem chlazený elektrický transformátor

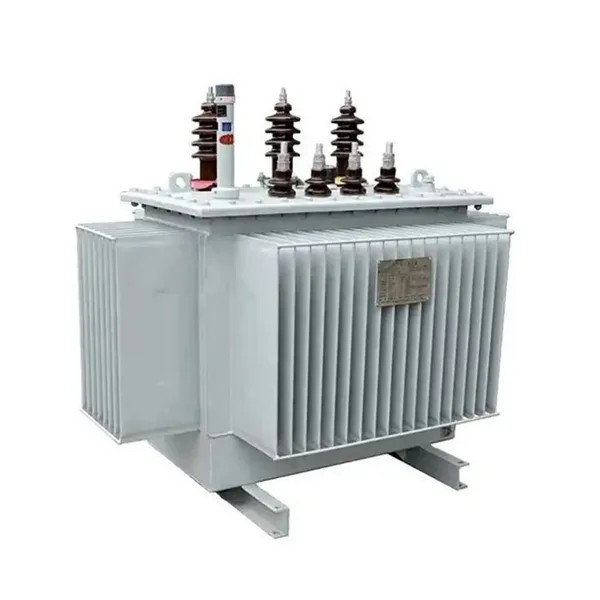

Vysokofrekvenční olejově chlazený elektrický transformátor od Lugao Power je speciálně navržen pro provoz na frekvencích od 1 kHz do 20 kHz, což je kritický požadavek pro moderní PWM invertory, indukční ohřívací zařízení a nabíjecí stanice pro elektromobily. Na rozdíl od standardních 50/60Hz transformátorů, které trpí nadměrnými ztrátami jádra při vyšších frekvencích, naše jednotky využívají pokročilá jádra z amorfní slitiny nebo jádra z křemíkové oceli s orientovaným zrnem v kombinaci se specializovaným chladicím systémem ponořeným do oleje.

Tato konstrukce účinně zvládá ztráty „skin effect“ a proximity efektu běžné ve vysokofrekvenčním provozu. Olej působí nejen jako vynikající dielektrický izolátor, který poskytuje odolnost vůči vysokému napětí, ale také účinně odvádí teplo z jádra a vinutí. Výsledkem jsou kompaktní rozměry, vyšší poměr výkonu a hmotnosti a výjimečná spolehlivost v drsných podmínkách prostředí.

Parametry produktu (specifikace)

Náš technický tým se může přizpůsobit na základě vašich specifických požadavků. Níže jsou uvedeny standardní rozsahy vysokofrekvenčního olejem chlazeného elektrického transformátoru:

Funkce a aplikace produktu (formát Q&A)

Otázka: Proč zvolit u vysokofrekvenčních aplikací chlazení olejem před chlazením vzduchem?

Odpověď: Vysokofrekvenční provoz vytváří "efekt kůže", kde proud teče na povrch vodiče a generuje intenzivní lokalizované teplo. Chlazení vzduchem je u kompaktních konstrukcí často nedostatečné. Naše olejem chlazené řešení obklopuje vinutí kapalinou s vysokým dielektrickým účinkem, která odebírá teplo 10x účinněji než vzduch. To zabraňuje vzniku horkých míst, prodlužuje životnost izolace a umožňuje vysokofrekvenčnímu olejem chlazenému elektrickému transformátoru udržovat 100% provozní cyklus i v prostředí s teplotou 50 °C.

Otázka: Jak Lugao Power řeší problém "parazitní kapacity" při vysokých frekvencích?

A: Toto je kritický bod bolesti. Vysoká frekvence zvyšuje parazitní kapacitu, což vede k EMI šumu a selhání ovladače. Ve společnosti Lugao Power Co., Ltd. využíváme specializovanou techniku ​​prokládání vinutí kombinovanou s izolační bariérou DMD (Dacron Mylar Dacron) specifickou pro olejovou imerzi. To snižuje parazitní kapacitu přibližně o 30 % ve srovnání se standardními návrhy s vinutím vrstvy, což zajišťuje čisté spínací křivky.

Otázka: Ve kterých průmyslových odvětvích se tento specifický vysokofrekvenční model chlazený olejem používá?

Odpověď: Vysokofrekvenční olejem chlazený elektrický transformátor vyniká v drsných podmínkách.

1. Obnovitelná energie: Větrné konvertory a solární PV střídače (izolace sítě).

2. Marine & Deep Sea: ROV a lodní výkon (kde jsou solná mlha a vibrace konstantní).

3. Nabíjení EV: Vysoce výkonné externí rychlonabíječky vyžadující kompaktní rozměry.

4. Železnice: Pomocné napájecí zdroje pro vysokorychlostní vlaky.

Otázka: Jaký je plán údržby oleje?

A: Minimální. Na rozdíl od standardních výkonových transformátorů, které degradují olej v důsledku jiskření, naše vysokofrekvenční jednotky pracují s nižším ustáleným tokem. Doporučujeme každoroční test dielektrické pevnosti, ale olej obvykle vydrží 10+ let díky utěsněné konstrukci bez obsahu kyslíku.

Podrobnosti o výrobě a zajištění kvality

Výroba jádra

Používáme vysokorychlostní dělicí linky ZDKH-75, abychom zajistili otřepy na křemíkové oceli < 0,02 mm. U vysokofrekvenčního olejem chlazeného elektrického transformátoru je tato přesnost nezbytná pro snížení ztrát vířivými proudy při vysokých spínacích rychlostech.

Navíjení a montáž

Vinutí se vyrábí na CNC řízených strojích, aby bylo zajištěno přesné napnutí. Po navinutí se každá jednotka podrobí vakuové tlakové impregnaci (VPI) před zavedením oleje. To odstraňuje veškerou vlhkost z celulózové izolace a zabraňuje uvolňování vodíku během provozu.

Srovnávací výhoda "Lugao".

Proč si vybrat Lugao Power Co., Ltd.?

Nejsme jen továrna; jsme poskytovatelem řešení. Zatímco mnoho dodavatelů nabízí jednotky „vysokého napětí“ nebo „suchého typu“, jen málo z nich ovládá fyziku konstrukce vysokofrekvenčního olejem chlazeného elektrického transformátoru. Poskytujeme kompletní protokoly o typových zkouškách, včetně zkratových a tepelných zkoušek. Náš logistický tým zajišťuje profesionální balení (certifikované dřevo ISO 6583 + tlumiče nárazů) pro globální námořní/leteckou přepravu.

Časté dotazy týkající se nákupu klientů

Q1: Můžete přizpůsobit impedanci tak, aby odpovídala mému spínacímu obvodu IGBT?

A: Ano. Přesně nastavíme únikovou indukčnost. Stačí zadat vaši spínací frekvenci (např. 16 kHz) a topologii (Full-bridge/LLC) a my navrhneme vysokofrekvenční olejově chlazený elektrický transformátor, aby odpovídal.

Q2: Co je MOQ?

A: Jeden kus. Podporujeme vývoj prototypů a malosériové pilotní projekty před sériovou výrobou.

Q3: Jak zabráníte úniku oleje během přepravy?

Odpověď: Jednotky dodáváme „suché“ (oddělené od oleje) nebo „naplněné“ v závislosti na vašich preferencích. Je-li naplněna, natlakujeme nádrž suchým vzduchem na 0,03 MPa po dobu 12 hodin, abychom před odesláním ověřili nulový pokles tlaku.

Q4: Poskytujete vzorky pro testování?

A: Rozhodně. Vyzýváme zákazníky, aby otestovali naše metriky efektivity se svými současnými dodavateli. Jsme si jisti, že vysokofrekvenční olejově chlazený elektrický transformátor překoná standardní jednotky v testech tepelného zobrazování.
