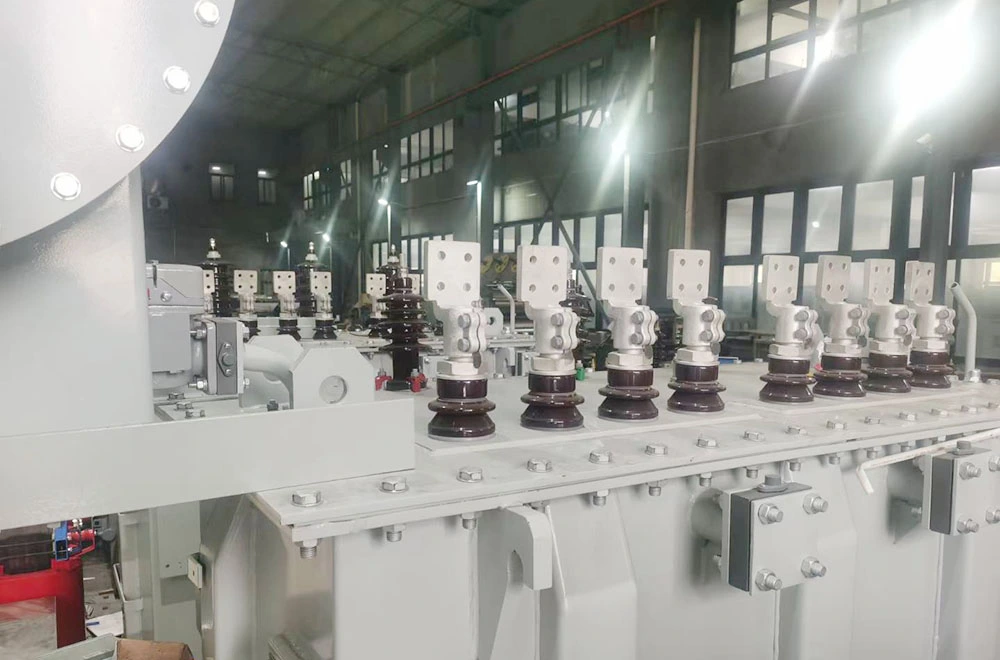

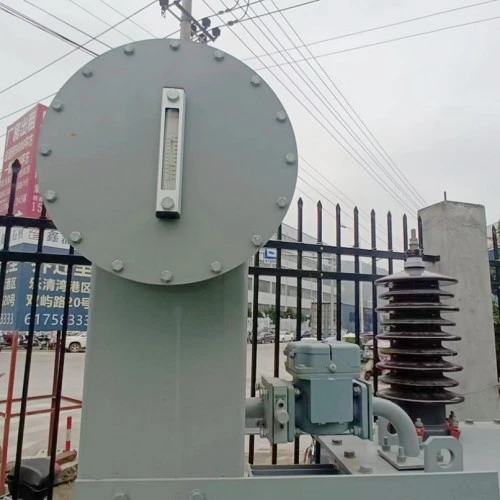

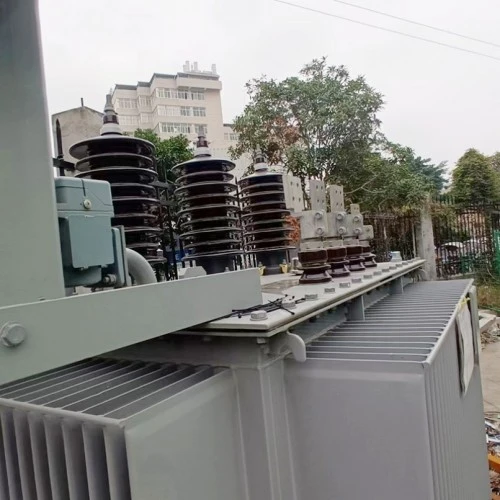

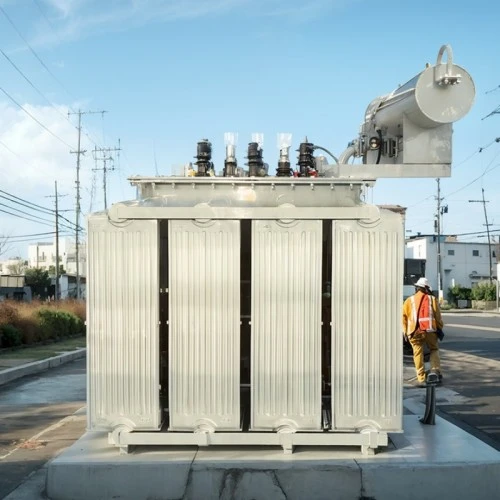

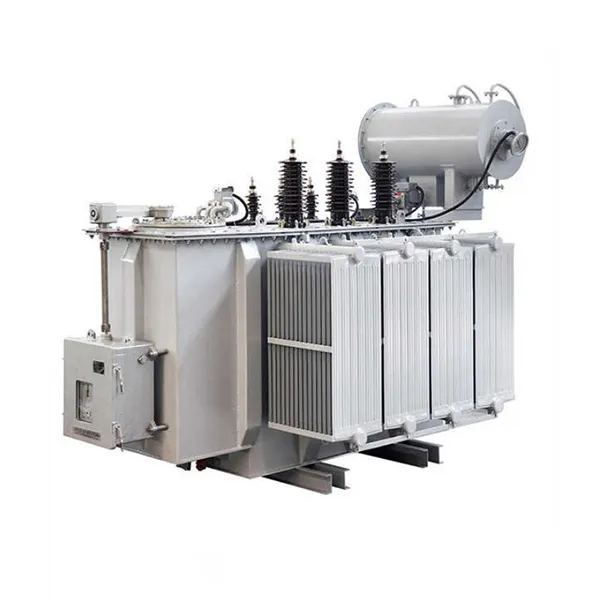

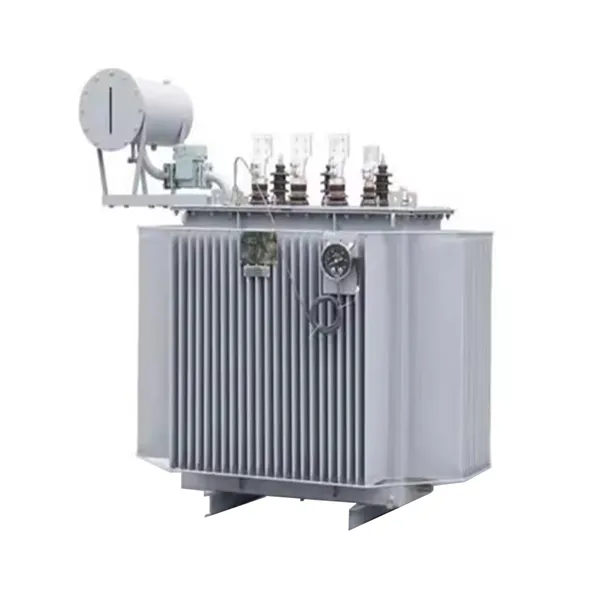

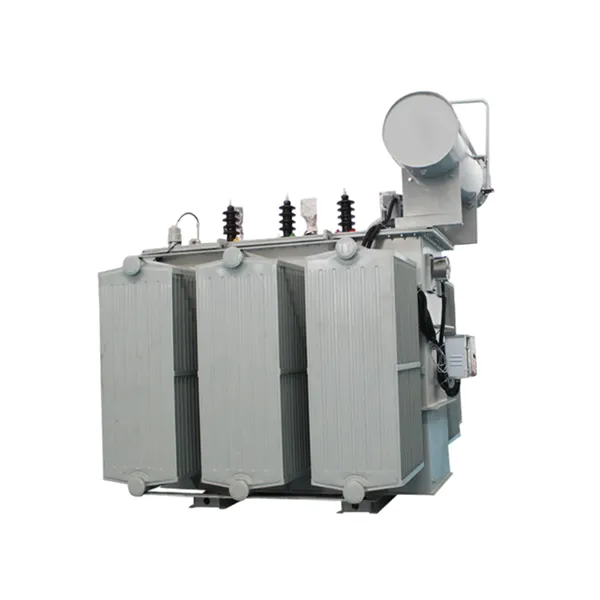

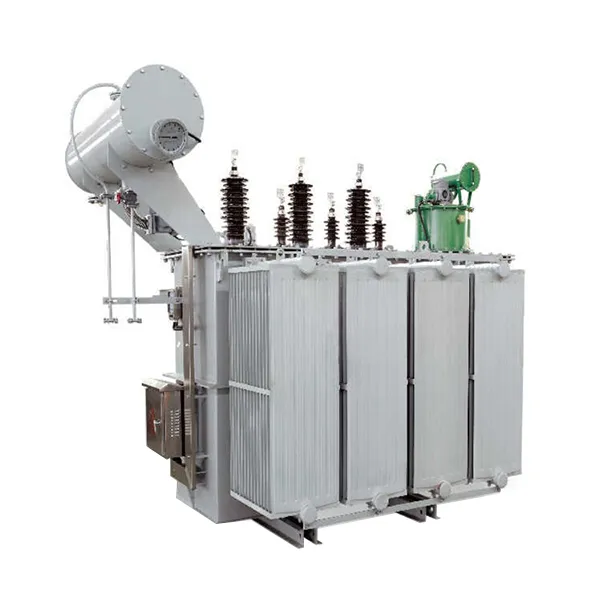

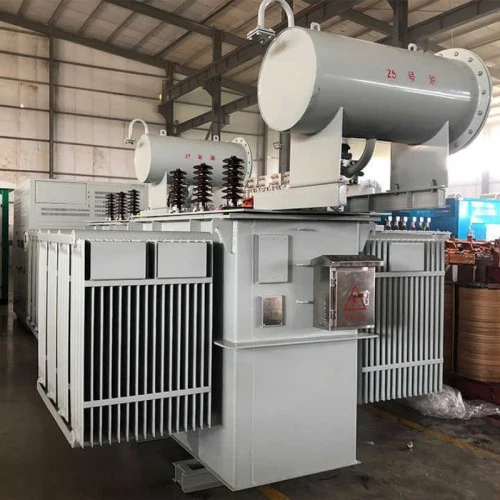

500kva olejový venkovní vysokonapěťový transformátor

Tento třífázový venkovní vysokonapěťový transformátor ponořený do oleje, dimenzovaný na 500 kVA, je navržen pro snížení vysokého napětí, jako je 10 kV nebo 35 kV, na nízké úrovně napětí, jako je 0,4 kV, takže je ideální pro terminálové distribuční systémy. Transformátor se vyznačuje jádrem vyrobeným z vysoce propustné za studena válcované křemíkové oceli s orientovaným zrnem s designem stupňovitého přeplátovaného spoje, který účinně snižuje hysterezi a ztráty vířivými proudy. Hodnoty ztráty naprázdno výrazně převyšují národní standardy.

Vysokonapěťová i nízkonapěťová vinutí jsou vyrobena z bezkyslíkatých měděných vodičů. Nízkonapěťové vinutí využívá konfiguraci vinuté fólií s podélnými olejovými kanály, což podstatně zlepšuje mechanickou pevnost a odolnost proti zkratu. Plně utěsněná konstrukce zvlněné nádrže poskytuje vynikající odvod tepla a zároveň automaticky kompenzuje změny objemu oleje. Tato konstrukce zabraňuje kontaktu mezi izolačním olejem a okolním vzduchem, eliminuje oxidaci oleje a pronikání vlhkosti, čímž prodlužuje životnost.

Transformátor ponořený do oleje podporuje několik rozsahů odběru (±5 %, ±2×2,5 %), aby se přizpůsobil kolísání napětí sítě. Jeho kompaktní, robustní konstrukce je vhodná pro venkovní instalace na sloupu, na plošině nebo na zemi a zajišťuje spolehlivý výkon v různých klimatických podmínkách.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Klíčové vlastnosti

Vysoká energetická účinnost: Využívá vysoce propustnou křemíkovou ocel a optimalizovanou strukturu jádra, snižuje ztráty naprázdno o více než 15 % ve srovnání s konvenčními produkty a přináší měřitelné úspory energie po celou dobu životnosti zařízení.

Plně utěsněná konstrukce: Konstrukce zvlněné nádrže eliminuje potřebu konzervátoru, zabraňuje oxidaci oleje a absorpci vlhkosti a umožňuje bezúdržbový provoz.

Vynikající odolnost proti povětrnostním vlivům: Spolehlivě funguje při okolních teplotách od -25°C do +40°C a ve výškách až 1000 metrů. Krytí IP54 zajišťuje odolnost proti prachu a dešti.

Vysoká odolnost proti zkratu: Vinutí jsou mechanicky vyztužena pomocí robustního upínacího systému, který prošel rázovými zkouškami při zkratu, aby byla zajištěna bezpečnost při poruchách sítě.

Flexibilní instalace: Kompaktní rozměry podporují instalaci na sloup, na plošinu nebo na zemi a přizpůsobí se městským i venkovským podmínkám.

Hlavní aplikační scénáře

Městské distribuční sítě: Vhodné pro obytné oblasti, komerční oblasti a průmyslové parky, kde je vyžadována spolehlivá terminálová distribuce.

Průmyslová zařízení: Poskytuje stabilní nízkonapěťovou energii výrobním závodům, zpracovatelským linkám a těžkým strojům a snadno zvládá kolísající zatížení.

Projekty obnovitelné energie: Široce se používá ve fotovoltaických a větrných systémech výroby energie pro zvýšení nebo distribuci, se silnou přizpůsobivostí venkovnímu prostředí.

Výstavba infrastruktury: Používá se na letištích, v systémech metra, nemocnicích a datových centrech, kde je kritická vysoká spolehlivost napájení.

Dočasný a nouzový zdroj napájení: Díky kompaktnímu a přenosnému provedení je ideální pro dočasné rozvodny nebo scénáře nouzových oprav.

Podrobnosti o výrobě

Základní materiál a výrobní proces

Jádro je vyrobeno z vysoce permeabilní za studena válcované křemíkové oceli s orientovaným zrnem s 45° stupňovitým přeplátovaným spojem. Laminace jádra jsou přesně střiženy a automaticky stohovány, aby byly zajištěny těsné spoje a jednotné magnetické dráhy. Jádro je bezpečně svázáno polosuchou skelnou páskou, která minimalizuje vibrace a hluk a zároveň snižuje ztráty naprázdno.

Struktura vinutí

Jak vysokonapěťová, tak i nízkonapěťová vinutí jsou navinuta pomocí měděných vodičů bez obsahu kyslíku, které nabízejí vysokou elektrickou vodivost a nízké odporové ztráty. Nízkonapěťové vinutí má konfiguraci vinuté fólií s jednotnou mezivrstvou izolací a podélnými olejovými kanály, což výrazně zvyšuje mechanickou pevnost a odolnost proti zkratu.

Izolační a chladicí systém

Vysoce kvalitní minerální izolační olej slouží jako dielektrické médium i chladivo, poskytuje vynikající chemickou stabilitu a dielektrickou pevnost. Izolační systém olej-papír prochází přísnými procesy vakuového sušení a plnění olejem, aby se eliminovala zbytková vlhkost a vzduchové bubliny, čímž je zajištěno počáteční napětí částečného výboje výrazně nad standardními požadavky.

Nádrž a těsnící konstrukce

Nádrž se vyznačuje konstrukcí z vlnitého panelu, která zajišťuje jak odvod tepla, tak kompenzaci tepelné roztažnosti, čímž eliminuje potřebu externího konzervátoru. Plně utěsněná struktura zabraňuje oxidaci oleje a pronikání vlhkosti a zajišťuje bezúdržbový provoz po celou dobu životnosti transformátoru. Jako standardní bezpečnostní prvky jsou k dispozici přetlakový ventil a ukazatel hladiny oleje.

Zajištění kvality a testování

Každý venkovní vysokonapěťový transformátor ponořený do oleje před dodáním prochází komplexními rutinními a typovými testy, včetně měření ztrát naprázdno a ztráty zátěže, testů impedance nakrátko, testů odolnosti proti indukovanému přepětí, testů částečného výboje a testů impulsů blesku. Všechny klíčové výkonnostní ukazatele překračují požadavky jak národních norem, tak specifikací IEC a zajišťují dlouhodobý stabilní provoz ve složitých provozních podmínkách.

Otázky a odpovědi: Klíčové informace o produktu

Q1: Co je to 500kVA venkovní vysokonapěťový transformátor ponořený do oleje a kde se používá?

Odpověď: Tento transformátor snižuje vysoké napětí, jako je 10 kV nebo 35 kV, na nízké úrovně napětí, jako je 0,4 kV, s kapacitou 500 kVA. Je široce používán v městských distribučních sítích, průmyslových parcích, projektech obnovitelných zdrojů energie a infrastrukturních aplikacích, kde je nezbytná venkovní instalace a dlouhodobá spolehlivost.

Q2: Čím je tento transformátor energeticky účinný?

Odpověď: Energetické účinnosti je dosaženo použitím vysoce propustné křemíkové oceli s orientovaným zrnem a optimalizovaným designem spoje jádra. Tyto vlastnosti snižují ztráty naprázdno o více než 15 % ve srovnání s konvenčními produkty, což vede k podstatným úsporám elektrické energie během provozní životnosti transformátoru.

Q3: Jaké jsou výhody plně utěsněné konstrukce?

Odpověď: Plně utěsněná nádrž z vlnité lepenky eliminuje potřebu konzervátoru a odvzdušňovacího systému. Zabraňuje kontaktu izolačního oleje s atmosférickým vzduchem, zabraňuje oxidaci a absorpci vlhkosti. To snižuje nároky na údržbu a prodlužuje životnost oleje i transformátoru.

Q4: Jak funguje tento transformátor za podmínek zkratu?

Odpověď: Venkovní vysokonapěťový transformátor 500 kVA ponořený do oleje je navržen s mechanicky zesílenou strukturou vinutí a robustním upínacím systémem. Úspěšně prošel zkouškami zkratu v celostátně uznávaných zkušebních laboratořích, což zajišťuje spolehlivý výkon a bezpečnost při poruchách sítě.

Q5: Jaká záruka a poprodejní podpora jsou poskytovány?

Odpověď: Nabízíme 5letou záruku na výrobní vady při běžném používání. Je poskytována doživotní technická podpora a dostupnost náhradních dílů. V případě poruchy odpovíme do jedné hodiny od oznámení a do 24 hodin vyšleme technický personál do tuzemska. Transformátor je dimenzován na životnost minimálně 30 let.

Proč zvolit Lugao Power?

Certifikace a zajištění kvality

Certifikace systému managementu jakosti ISO 9001:2008

Označení CE

Typové zkušební zprávy od Národního střediska pro dohled a testování kvality transformátorů

100% rutinní testování před dodáním: ztráta naprázdno, ztráta zátěže, zkratová impedance, indukované přepětí, částečný výboj, impuls blesku a další

Balení a dodání

Balení: Dřevěná bedna nebo zabalené obaly odolné proti povětrnostním vlivům vhodné pro námořní, pozemní nebo železniční přepravu

Přepravní stav: Naplněno olejem, zapečetěno, doplněno protokoly o továrních testech, návody k použití a instalačními výkresy

Standardní příslušenství: Ukazatel hladiny oleje, přetlakový ventil, číselníkový teploměr, pouzdra, zemnicí šrouby a kompletní sada hardwaru

Závazek poprodejního servisu

5letá záruka: Bezplatná oprava nebo výměna v případě problémů s kvalitou, které vzniknou při běžném používání po uvedení do provozu.

Doživotní servisní podpora: Technická pomoc a dostupnost náhradních dílů po celou dobu životního cyklu produktu.

30letá životnost: Vyrobeno z vysoce kvalitních materiálů pro zajištění dlouhodobé spolehlivosti.

Emergency Response: Reakce do jedné hodiny od oznámení poruchy; domácí servis na místě do 24 hodin.
