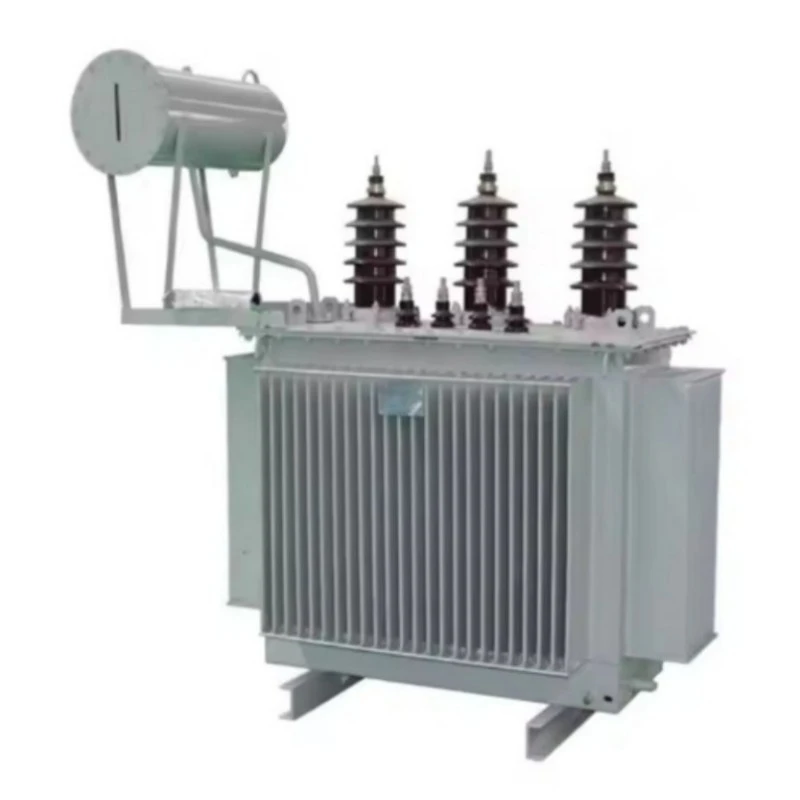

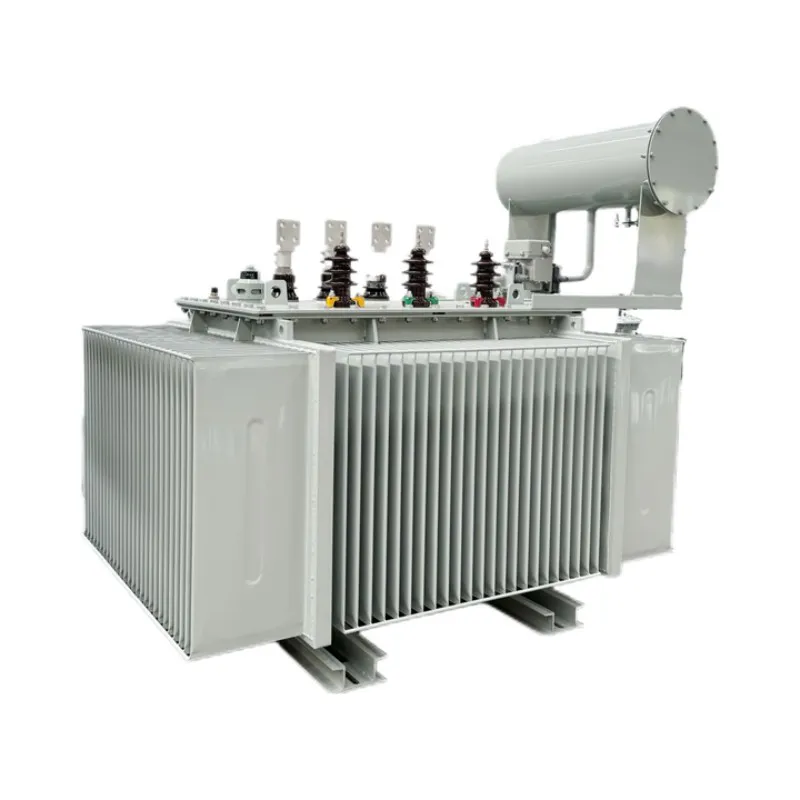

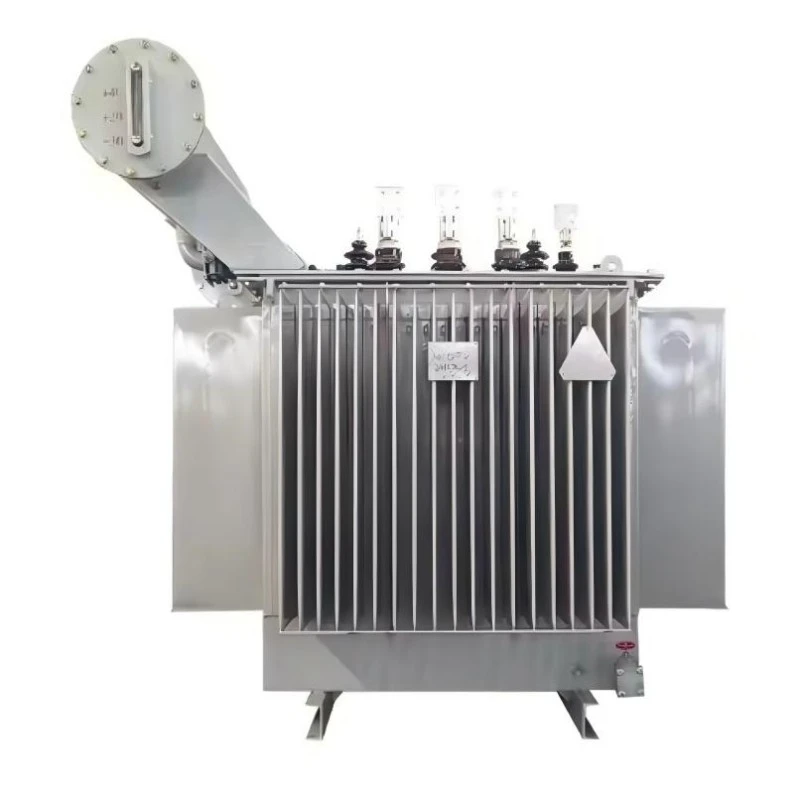

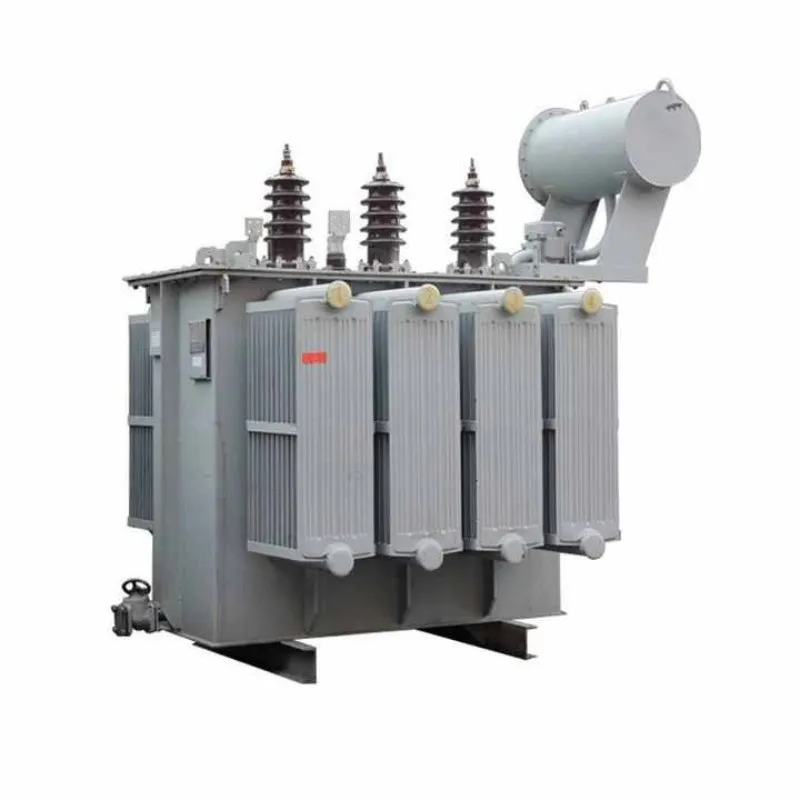

Plně utěsněný třífázový venkovní energeticky úsporný transformátor

Plně utěsněný třífázový venkovní energeticky úsporný transformátor je distribuční zařízení nové generace pečlivě navržené k přeměně vysokonapěťové elektřiny (například 10 kV nebo 35 kV) na bezpečnou nízkonapěťovou energii (400 V/230 V) pro průmyslové, komerční a rezidenční aplikace. Na rozdíl od tradičních transformátorů, které vyžadují pravidelné odběry vzorků oleje a údržbu, má tato jednotka robustní, hermeticky uzavřenou nádrž, která zcela izoluje izolační olej od atmosféry. Tato konstrukce zabraňuje oxidaci oleje a pronikání vlhkosti, což jsou hlavní příčiny degradace a selhání izolace.

Ve svém jádru tento transformátor využívá vysoce propustnou křemíkovou ocel s orientovaným zrnem válcovanou za studena s pokročilou konstrukcí stupňovitého přeplátovaného spoje. Tato technologie minimalizuje magnetickou hysterezi a ztráty vířivými proudy a dosahuje hodnot ztrát naprázdno, které výrazně překračují národní normy energetické účinnosti. Jednotka je optimalizována pro venkovní instalaci a nabízí vynikající odolnost vůči extrémním teplotám, prachu a vlhkosti, což z ní činí základní kámen moderní distribuční sítě s nízkými nároky na údržbu.

Vlastnosti a aplikace produktu

Klíčové vlastnosti

Bezúdržbový provoz: Plně utěsněná vlnitá nádrž eliminuje potřebu konzervátoru a odvzdušňovače, čímž zabraňuje stárnutí oleje a snižuje náklady na údržbu.

Výjimečná energetická účinnost: Snižuje ztráty naprázdno až o 20 % ve srovnání se standardními transformátory řady S11 díky optimalizovanému jádru a měděnému vinutí s vysokou vodivostí.

Vynikající kapacita přetížení: Theolejový chladicí systém(ONAN) zajišťuje stabilní provoz při trvalém vysokém zatížení a špičkách odběru.

Robustní venkovní odolnost: Vyrobeno z povlaků odolných vůči povětrnostním vlivům a ochrany IP54, odolává extrémním teplotám (-25 °C až +40 °C), vlhkosti a UV záření.

Vysoká odolnost proti zkratu: Mechanicky zesílená vinutí s robustním upínacím systémem zajišťují bezpečnost a spolehlivost při poruchách sítě.

Hlavní aplikační scénáře

Městské a venkovské energetické sítě: Ideální pro kompaktní rozvodny v obytných komunitách, komerčních centrech a venkovských elektrifikačních projektech, kde je zásadní spolehlivé zařízení nenáročné na údržbu. V těchto prostředích vyniká plně utěsněný třífázový venkovní energeticky úsporný transformátor.

Průmyslové parky a továrny: Poskytuje stabilní energii pro těžké stroje, zpracovatelské linky a výrobní závody a snadno manipuluje s proměnlivým zatížením.

Integrace obnovitelné energie: Ideální pro solární farmy a větrné elektrárny, kde jsou venkovní odolnost a vysoká účinnost rozhodující pro zvýšení napětí pro připojení k síti.

Infrastrukturní projekty: Nasazeno na letištích, v systémech metra, datových centrech a nemocnicích, kde se o spolehlivosti napájení nedá vyjednávat.

Dočasné a nouzové napájení: Díky kompaktním rozměrům a robustní konstrukci je ideální pro dočasné rozvodny nebo místa pro nouzové opravy.

Parametr produktu (specifikace)

Podrobnosti o výrobě

Základní materiál a výrobní proces

Jádro tohoto transformátoru je vyrobeno z vysoce permeabilní za studena válcované křemíkové oceli s orientovaným zrnem. Laminace jsou přesně střiženy a stohovány pomocí 45° stupňovitého spoje, který zajišťuje těsně integrovaný magnetický obvod. Tato technika minimalizuje ztráty vířivými proudy a snižuje magnetizační proud, což tvoří základ její schopnosti šetřit energii. Jádro je zajištěno polosuchou skelnou páskou pro snížení vibrací a zajištění tichého provozu.

Struktura vinutí

Vysokonapěťová i nízkonapěťová vinutí jsou konstruována z bezkyslíkatých měděných vodičů, vybraných pro jejich vysokou vodivost a nízké odporové ztráty. Nízkonapěťové vinutí využívá konfiguraci vinuté fólií s podélnými olejovými kanály, což nejen zlepšuje odvod tepla, ale také poskytuje vynikající mechanickou pevnost, aby odolalo silám při zkratu.

Technologie těsnění a nádrže

Charakteristickým rysem tohoto transformátoru je jeho plně utěsněná vlnitá nádrž. Na rozdíl od konvenčních konstrukcí se vlnité panely roztahují a smršťují, aby se přizpůsobily změnám objemu oleje v důsledku kolísání teploty, což eliminuje potřebu tradičního konzervátoru. To vytváří zcela uzavřený systém, který zabraňuje kontaktu izolačního oleje s vnějším vzduchem, čímž se eliminuje oxidace, absorpce vlhkosti a tvorba kalu. Standardním bezpečnostním prvkem je přetlakový ventil a vysoce přesný měřič hladiny oleje.

Izolační systém

Plně utěsněný třífázový venkovní energeticky úsporný transformátor využívá vysoce kvalitní minerální izolační olej, který prochází přísným vakuovým sušením a procesem plnění olejem. To zajišťuje, že v nádrži nezůstává žádný zbytkový vzduch nebo vlhkost, poskytuje vysoké počáteční napětí částečného výboje a zaručuje dlouhodobou dielektrickou spolehlivost.

Zajištění kvality a certifikace

Certifikace: ISO 9001:2008, CE a komplexní protokoly o typových zkouškách od národních zkušebních center transformátorů.

Rutinní testování: Každá jednotka prochází 100% továrním testováním, včetně testů ztráty naprázdno, ztráty zátěže, zkratové impedance, odolnosti proti indukovanému přepětí a částečného vybití.

Kontrola kvality: Náš výrobní proces zahrnuje monitorování montáže jádra, vinutí a konečné montáže v reálném čase, abychom zajistili, že každý transformátor splňuje naše přísná měřítka kvality.

Proč zvolit Lugao Power?

Volba Lugao Power znamená investici do produktu navrženého pro dlouhou životnost. Naše odborné znalosti ve výrobě plně utěsněného třífázového venkovního energeticky úsporného transformátoru zajistí, že dostanete jednotku, která nejen splní vaše elektrické požadavky, ale také přispěje ke snížení emisí uhlíku a snížení provozních rozpočtů.

Poprodejní servis

5letá záruka: Zaručujeme provoz bez úniku a bez odlupování nátěru. Jakákoli výrobní vada při běžném používání je kryta pro bezplatnou opravu nebo výměnu.

Doživotní servisní podpora: Náhradní díly a technická pomoc jsou k dispozici po celou dobu životnosti transformátoru.

30letá životnost: Navrženo z vysoce kvalitních materiálů, které zajišťují tři desetiletí spolehlivého výkonu.

Rychlá odezva: V případě poruchy zařízení náš tým odpoví do jedné hodiny od oznámení a do 24 hodin vyšle na místo technický personál.

Balení a dodání

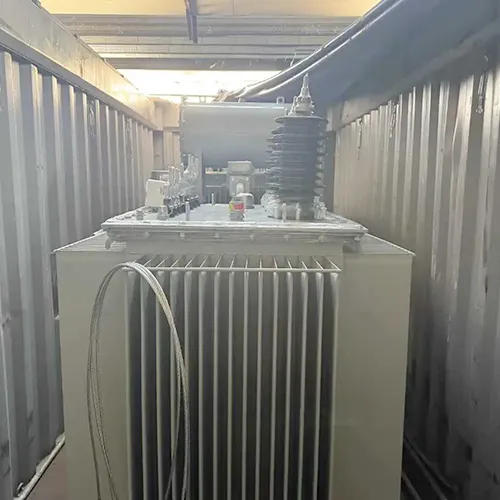

Balení: Plně utěsněný třífázový venkovní energeticky úsporný transformátor je bezpečně zabalen v dřevěné bedně odolné vůči povětrnostním vlivům nebo zabalen pro optimální ochranu během přepravy.

Přepravní stav: Dodává se naplněný olejem s plně utěsněnou nádrží, spolu s továrními zkušebními zprávami, instalačními manuály a podrobnými rozměrovými výkresy.

Standardní příslušenství: Každá jednotka obsahuje měřidlo hladiny oleje, přetlakový ventil, číselníkový teploměr, vysokonapěťové a nízkonapěťové průchodky, zemnicí šrouby a kompletní sadu hardwaru pro instalaci.

Otázky a odpovědi: Často kladené otázky

Otázka 1: Co je plně utěsněný třífázový venkovní energeticky úsporný transformátor?

A1: Jedná se o distribuční transformátor určený pro venkovní použití s ​​hermeticky uzavřenou nádrží. Na rozdíl od tradičních jednotek s konzervátorem oleje tato konstrukce zabraňuje kontaktu izolačního oleje se vzduchem, čímž se eliminuje riziko oxidace a absorpce vlhkosti, což výrazně snižuje údržbu a prodlužuje jeho životnost.

Q2: Jak tento transformátor šetří energii ve srovnání se staršími modely?

A2: Úspor energie je dosaženo použitím vysoce permeabilní křemíkové oceli s orientovaným zrnem a optimalizovanou strukturou spoje jádra. To snižuje ztráty naprázdno (hystereze a vířivý proud) o více než 15–20 % ve srovnání s konvenčními transformátory řady S9 nebo S11, což vede k podstatnému snížení účtů za elektřinu po dobu životnosti jednotky.

Q3: Je tento transformátor skutečně bezúdržbový?

A3: Ano, za normálních provozních podmínek. Vzhledem k tomu, že plně utěsněný třífázový venkovní energeticky úsporný transformátor využívá vlnitou nádrž bez odvzdušňovače, olej nikdy nedegraduje působením vzduchu nebo vlhkosti. To eliminuje potřebu pravidelného testování oleje, filtrování nebo výměny, které jsou vyžadovány u konvenčních transformátorů.

Q4: Dokáže tento transformátor bezpečně zvládnout podmínky zkratu?

A4: Rozhodně. Je navržen s mechanicky zesíleným vinutím pomocí nízkonapěťových cívek vinutých fólií a robustním upínacím systémem. Všechny jednotky jsou během fáze typového testování podrobeny přísným zkouškám nárazu nakrátko, aby bylo zajištěno, že vydrží poruchy sítě bez poškození.
