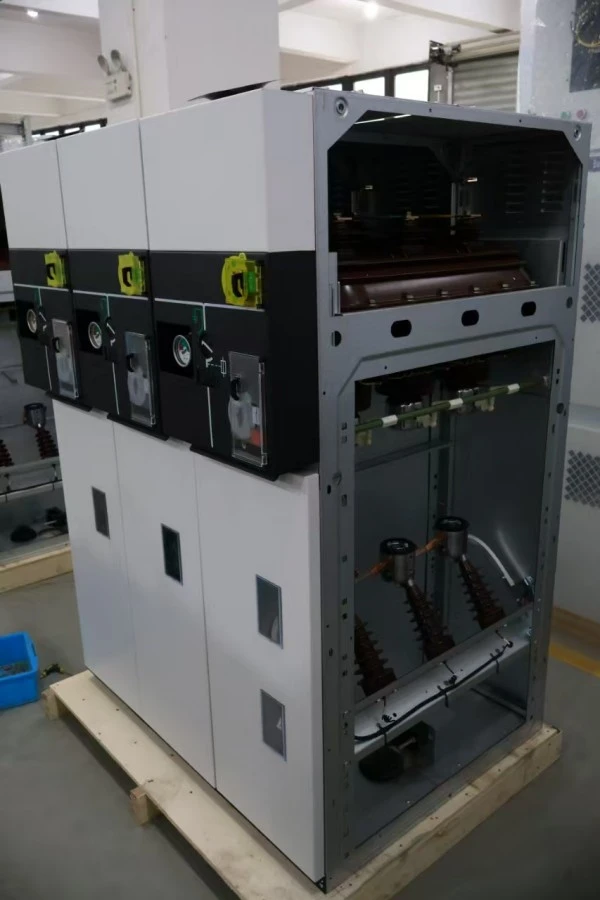

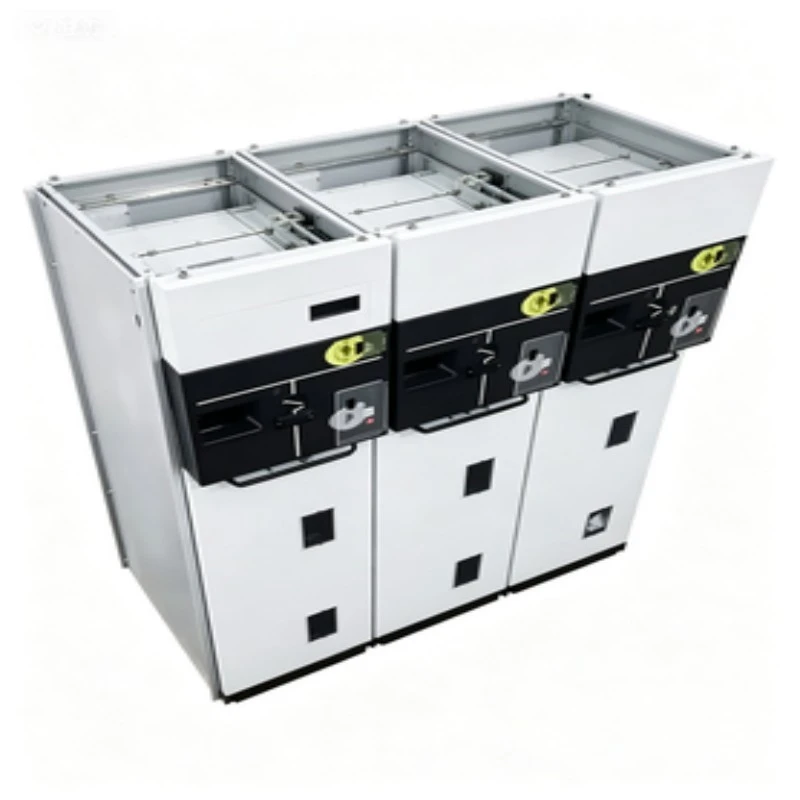

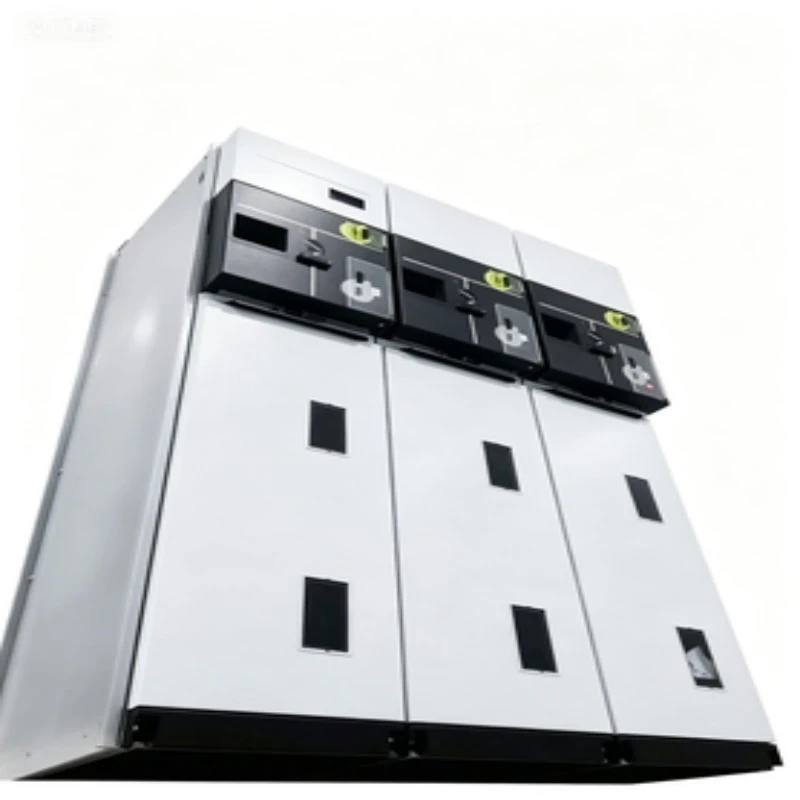

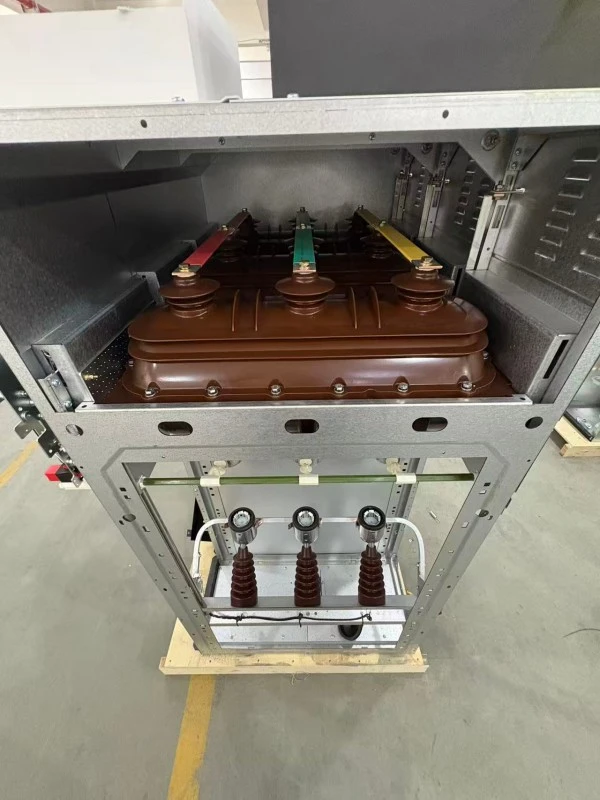

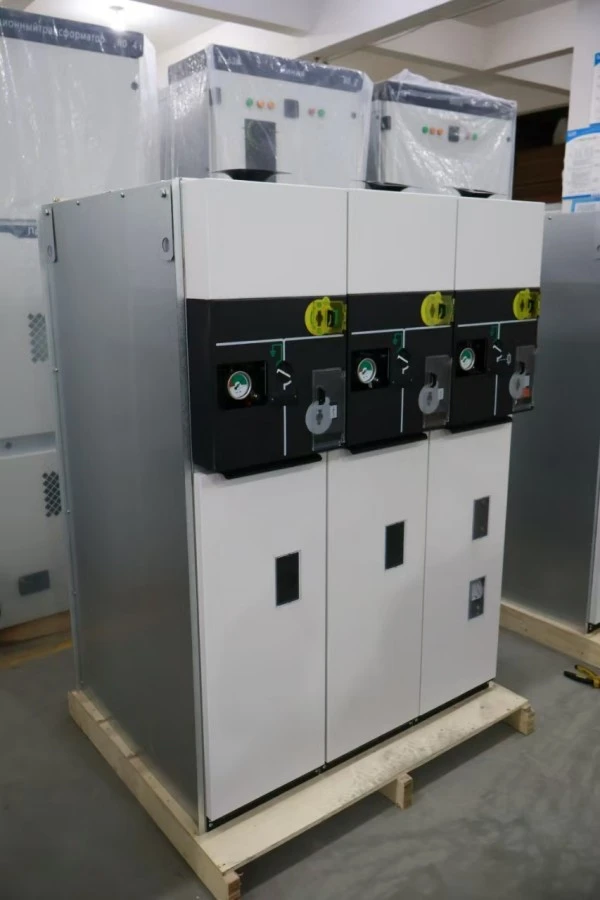

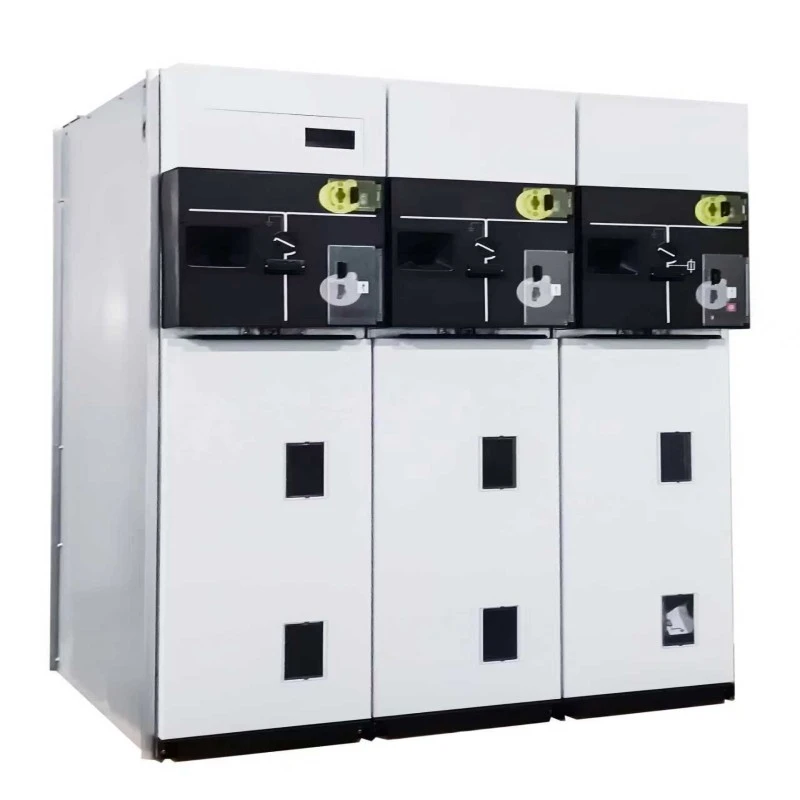

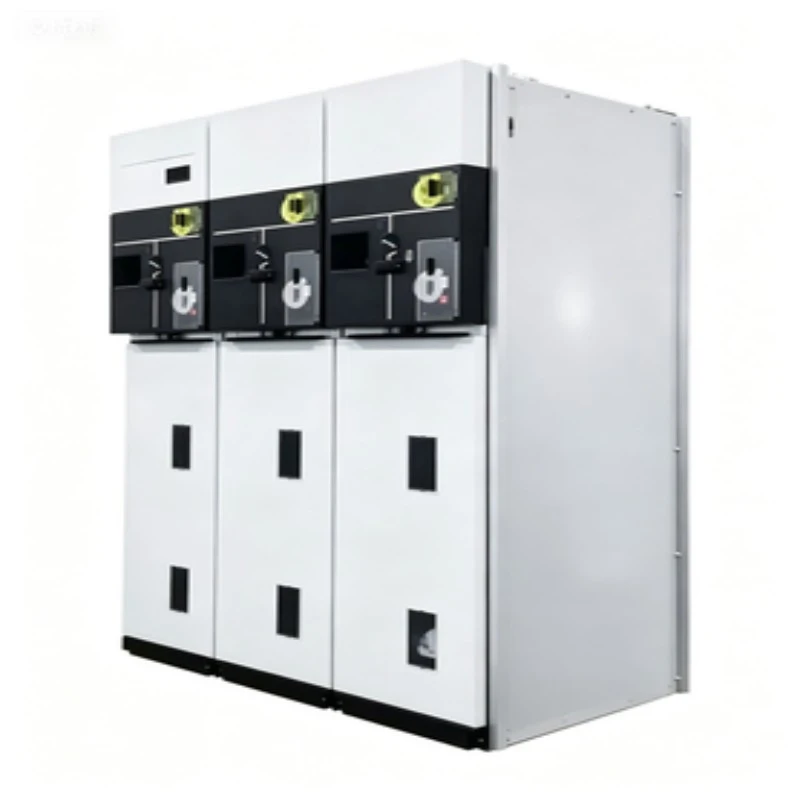

Jednotka kruhové rozvodny Sf6 Výsuvný spínací přístroj

Co je výsuvný rozváděč kruhové rozvodny SF6?

Thespínací zařízeníje továrně montovaný, kovově uzavřený, SF6 izolovaný rozváděč určený pro kruhové sítě vysokého napětí (do 24kV/36kV). Na rozdíl od pevného typuRMUTato výsuvná verze je vybavena odnímatelnými spínacími zařízeními namontovanými na nákladním vozidle --- typicky vakuovým vypínačem nebo vypínačem zátěže SF6, které lze fyzicky vysunout z krytu za účelem údržby, kontroly nebo výměny, aniž by došlo k odpojení celé přípojnice.

co to umí?

Tento výsuvný rozváděč kruhové rozvodny SF6 plní tři kritické funkce při distribuci energie:

1. Kruhové síťové připojení --- Připojuje příchozí podavače ze dvou směrů, což umožňuje redundantní napájení.

2. Ochrana transformátoru --- Spíná a chrání distribuční transformátory až do 2500 kVA pomocí integrovaných pojistek nebo jističe.

3. Izolace pro údržbu --- Výsuvný mechanismus poskytuje viditelnou mezeru, která zajišťuje absolutní bezpečnost pro personál pracující po proudu.

4. Porucha přerušení --- Přeruší zkratové proudy až do 25kA.

5. Testování kabelů a uzemnění --- Uzemňovací spínač a testovací porty kabelů umožňují bezpečnou práci s kabely.

Každý rozváděč SF6 RMU od Lugao Power vyhovuje normě IEC 62271-200 a nabízí jak schopnost zapnutí/vypnutí zátěže, tak odolnost proti poruchovému proudu v kompaktním půdorysu (šířka pouhých 450 mm na panel).

Parametr produktu (specifikace)

Poznámka: Technické parametry se mohou lišit podle zvolené konfigurace. Konečný technický list vám poskytne společnost Lugao Power.

Vlastnosti a aplikace produktu

Funkce Q&A – Pochopení výhod, které lze stáhnout

Q1: V čem je výsuvný design lepší než pevná RMU?

Odpověď: Pevná jednotka RMU vyžaduje úplné odpojení panelu pro údržbu rozváděče. S výsuvným rozváděčem kruhové rozvodny sf6 jednoduše rozvinete spínací modul do polohy „odpojeno“ nebo „test“. Přípojnice zůstává pod napětím a následné obvody lze bezpečně opravovat. Prostoje se zkracují z hodin na minuty.

Q2: Jak poznám, že je výsuvný vozík ve správné poloze?

Odpověď: Konstrukce Lugao Power zahrnuje tři různé mechanické polohy ---Připojeno, Testováno a Odpojeno --- každá s hmatovou zpětnou vazbou, vizuálními indikátory na vozíku a pomocnými kontakty pro vzdálené monitorování SCADA. Bezpečnostní uzávěr automaticky zakryje pevné kontakty, když je vozík vytažen.

Q3: Je plyn SF6 v tomto výsuvném provedení bezúdržbový?

A: Ano. Nádrž na SF6 je utěsněná po dobu životnosti (≥30 let za normálních podmínek). Výsuvný mechanismus je umístěn v nízkonapěťovém prostoru nebo v přední části nákladního automobilu – nikoli uvnitř plynové nádrže. Proto vytažení spínače nenaruší tlak SF6 nebo dielektrickou integritu. Toto je klíčový prvek výsuvné kruhové hlavní jednotky SF6.

Q4: Podporuje tento RMU dálkové ovládání?

A: Ano. Výsuvné vozíky mohou být vybaveny motorizovanými mechanismy a senzory zpětné vazby polohy, které umožňují úplné dálkové zasouvání/vyjíždění – kompatibilní se zasíláním zpráv IEC 61850 GOOSE.

Vhodné aplikace pro rozváděče izolované SF6

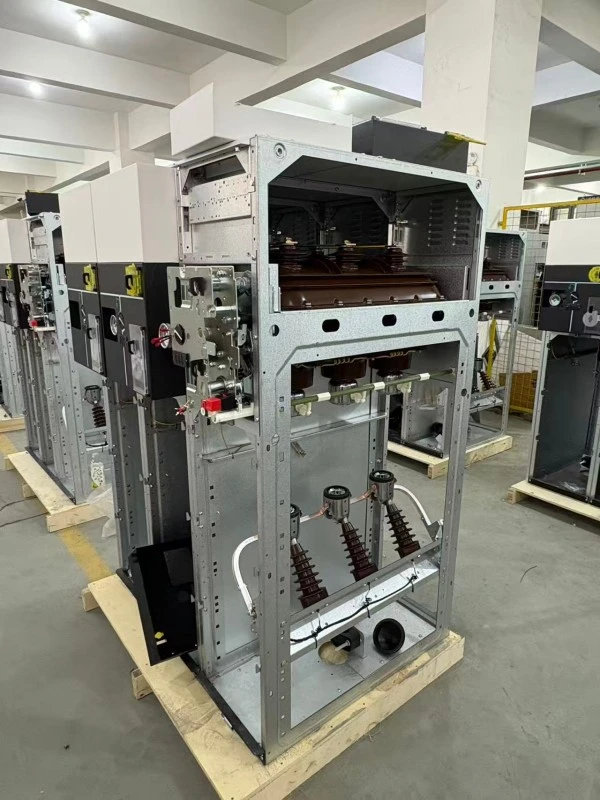

Podrobnosti o výrobě

Každý výsuvný rozváděč okruhové rozvodny sf6 se vyrábí v našem závodě s certifikací ISO 9001 s vyhrazenými montážními linkami pro pevné a výsuvné varianty.

Klíčové výrobní kroky:

1. Výroba nádrže --- 3mm nerezová ocel, robotické laserové svařování, test těsnosti 100% heliem (rychlost úniku <1×10⁻⁶ mbar·L/s).

2. Zpracování SF6 --- Vakuové plnění s rosným bodem ≤ -50°C, tlak kalibrován při referenční teplotě 20°C.

3. Sestava výsuvného vozíku --- Přesné vodicí lišty, válečky proti tření, samovyrovnávací primární kontakty (postříbřená měď, tloušťka 12μm).

4. Ladění blokování --- Každá jednotka podstoupí 200 cyklů vložení/vytažení k ověření mechanického blokování.

5. Zkouška vysokým napětím --- Odolnost napájecí frekvence: 42 kV/1 min (jednotky 12 kV); částečný výboj <5pC při 1,2Ur.

6. Test nárůstu teploty --- Při 1,1× jmenovitém proudu, všechny body v rámci standardních limitů.

7. Jedinečné sériové číslo --- Vyryto na krytu i výsuvném vozíku pro plnou sledovatelnost.

Kontrolní body kontroly kvality

Obal

Každý výsuvný panel rozváděče sf6 je zabalen jednotlivě pro export:

Značení na bedně:

1. „SF6 naplněný plynem – neklesat“

2. „Výsuvný vozík uvnitř – zacházejte opatrně“

3. Těžiště, zvedací body, křehké etikety

Výsuvný vozík je dodáván uvnitř panelu (v odpojené poloze), aby se zabránilo poškození. Pro objednávky s více kamiony je k dispozici volitelné samostatné balení.

Poprodejní a záruční servis

Záruční doba:

12 měsíců od data uvedení do provozu nebo 18 měsíců od data odeslání (podle toho, co nastane dříve).

Co je pokryto:

1. Všechny mechanické části včetně výsuvného vozíku, blokování, uzávěrky

2. Plynový systém SF6 (kromě doplňování plynu kvůli úniku u zákazníka)

3. Primární a sekundární kontakty

4. Mechanismus uzemnění

Co není zahrnuto:

1. Poškození při nesprávném vytahování/vkládání

2. Úpravy vnější elektroinstalace

3. Příroda (povodeň, blesk)

4. Spotřební materiál (pojistky, kontrolky)

Servisní závazky:

1. Odpověď na technický dotaz: do 2 hodin (pracovní dny)

2. Expedice náhradních dílů: do 24 hodin

3. Řešení problémů na dálku: bezplatná podpora videohovorů

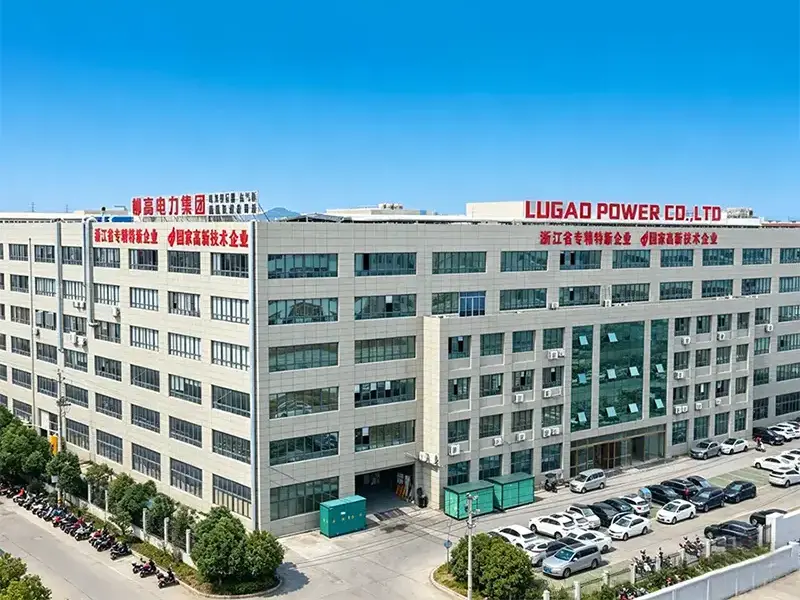

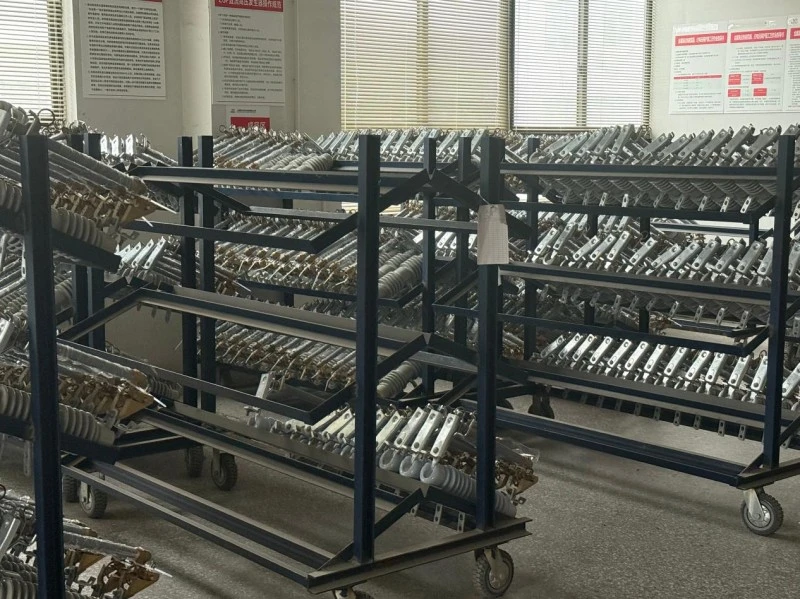

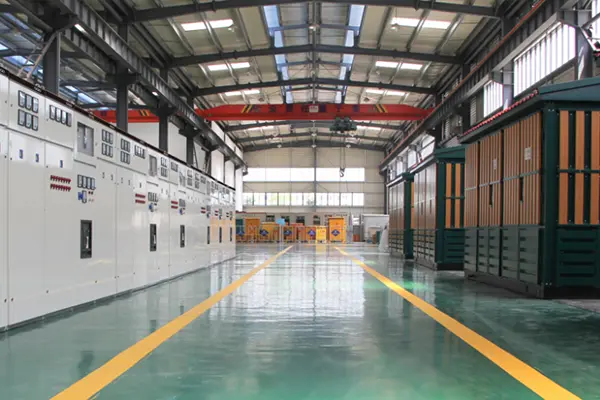

Výroba a kontrola kvality

Lugao Power Co., Ltd. se specializuje na výzkum a vývoj a výrobu vysokonapěťových, středních a nízkonapěťových zařízení pro přenos a distribuci energie, včetně transformátorů,spínací zařízení, jističe, odpojovače a související elektrické produkty.

Díky vlastním výrobním, inženýrským a testovacím schopnostem poskytuje Lugao Power přizpůsobená řešení OEM/ODM a komplexní řešení distribuce energie pro veřejné služby, průmyslová zařízení, projekty obnovitelné energie a infrastrukturní aplikace po celém světě.
