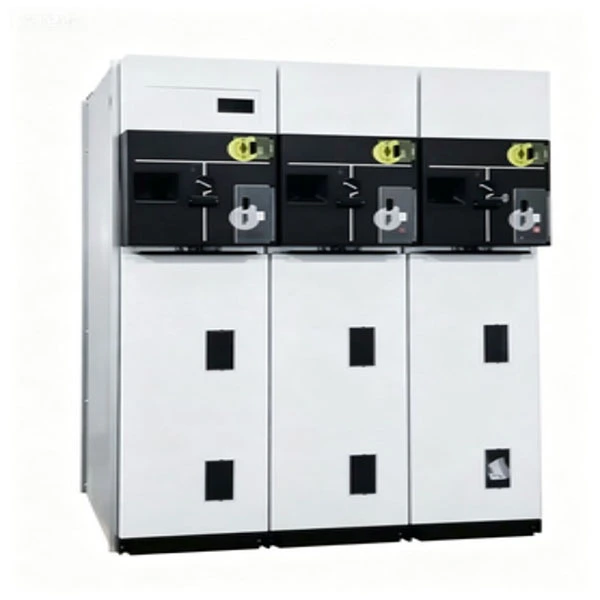

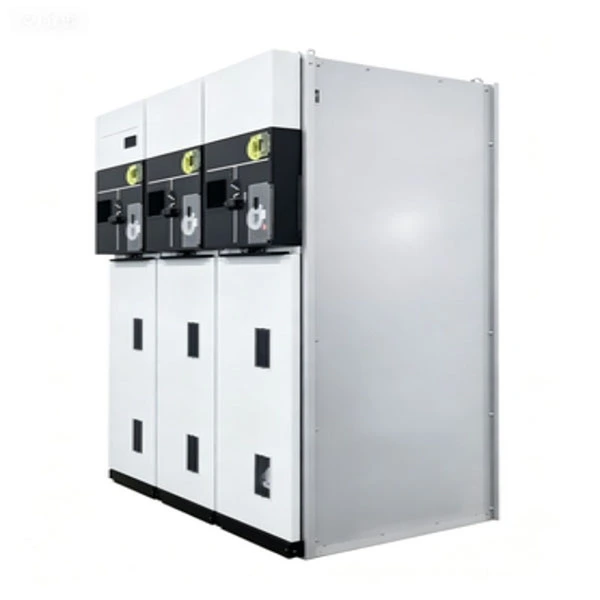

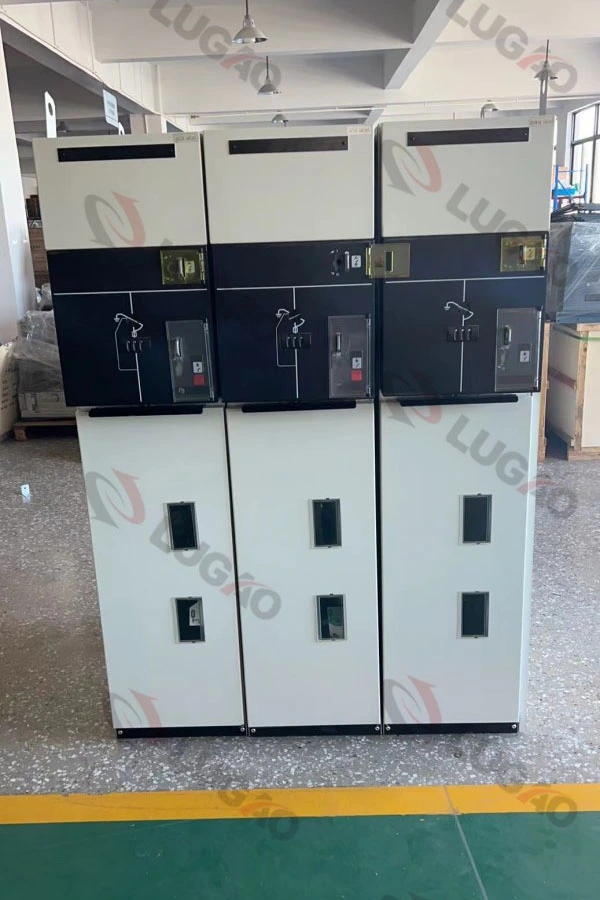

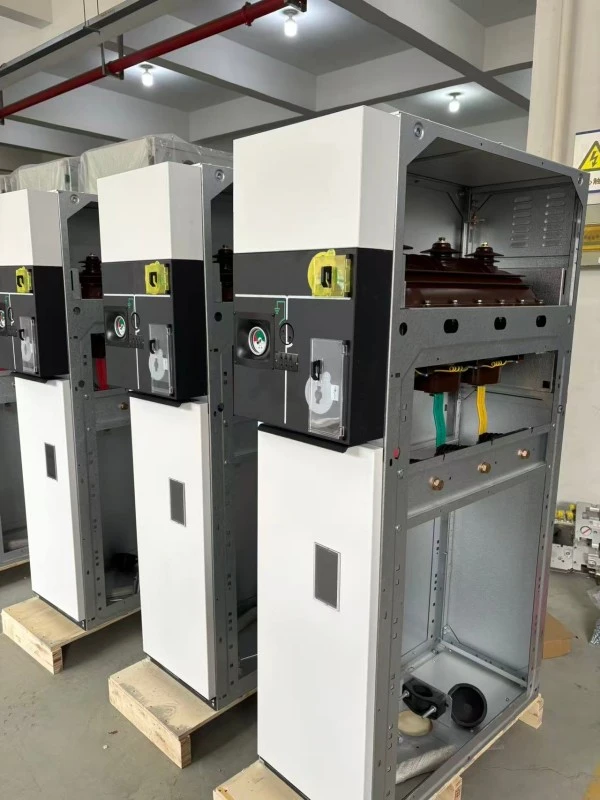

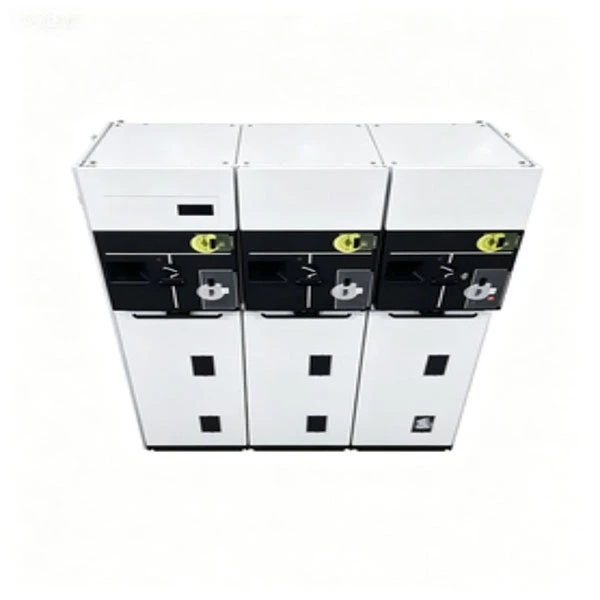

Kompaktní utěsněná plně izolovaná jednotka RMU

Kompaktní utěsněný plně izolovaný RMU (Vyzváněcí hlavní jednotka) je továrně smontovaný, typově testovaný kovový rozváděč. Integruje odpínače zátěže, vakuové vypínače, pojistky a uzemňovače do jediné plně utěsněné a plně izolované nádrže z nerezové oceli.

co to dělá?

Připojuje a izoluje napájecí smyčky v sekundárních distribučních sítích (6kV–24kV)

Poskytuje izolaci poruch a přepínání smyček pro vysoce spolehlivé elektrické sítě

Na rozdíl od tradičních vzduchem izolovaných jednotek RMU používá tato kompaktní utěsněná plně izolovaná jednotka RMU jako primární izolační médium SF6 nebo ekologický izolační plyn, který eliminuje pronikání vlhkosti, hromadění prachu a vnikání zvířat – díky tomu je ideální pro pobřežní, pouštní, vysokohorské a silně znečištěné oblasti.

Popis produktu

Naše kompaktní utěsněná plně izolovaná RMU je kruhová hlavní jednotka nové generace vyvinutá pro městskou distribuci energie, průmyslové parky, větrné/solární elektrárny a infrastrukturní projekty, jako jsou letiště a datová centra. Jmenovité napětí se pohybuje od 12kV do 24kV, se jmenovitým proudem 630A pro hlavní přípojnice a 125A pro obvody chráněné pojistkou.

Základní technické vlastnosti:

1. Plně utěsněná nádrž z nerezové oceli (krytí IP67)

2. Plynová izolace SF6 (nebo alternativní ekologický plyn)

3. Klasifikace vnitřního oblouku IAC AFLR 20kA/1s

4. Mechanická životnost: až 5 000 operací pro odpínače zátěže

5. Integrované připojovací prostory pro kabely s odlehčením tahu

6. Volitelné dálkové ovládání a integrace SCADA

7. Kompaktní utěsněná plně izolovaná jednotka RMU nevyžaduje žádné vnitřní čištění ani antikondenzační ohřev, což výrazně snižuje náklady na údržbu ve srovnání s rozváděči otevřeného typu.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Klíčové vlastnosti

1. Plně utěsněné, plně izolované --- Žádný vliv vlhkosti, solné mlhy, prachu nebo malých zvířat.

2. Kompaktní konstrukce --- Šířka typicky 350–450 mm na jednotku, což ušetří až 50 % podlahové plochy.

3. Konstrukce odolná proti oblouku --- Vyhovuje IAC AFLR 20kA/1s, což zajišťuje bezpečnost obsluhy.

4. Bezúdržbový po dobu 20+ let --- Za normálních podmínek není potřeba čištění, sušení nebo doplňování plynu.

5. Viditelné přerušení ---Volitelné pozorovací okénko pro polohu vypínače zátěže.

6. Vysoká mechanická spolehlivost --- Mechanismus z nerezové oceli s utěsněnými ložisky.

7. Smart ready --- Může být vybaven PT, CT a motorizovanými ovládacími mechanismy pro automatizaci.

Aplikační scénáře

● Městské rozvodné sítě --- Obytné komplexy, komerční budovy, nemocnice, datová centra.

● Projekty obnovitelné energie --- Zvyšovací stanice větrných turbín, sběrné linky solárních farem.

● Výstavba infrastruktury --- Letiště, metro, tunely, přístavy.

● Dočasné a nouzové napájení --- Mobilní rozvodny, staveniště.

● Průmyslové zóny ---Továrny vyžadující vysokou spolehlivost a nenáročnou údržbu.

Otázky a odpovědi

Otázka 1: Jak funguje kompaktní utěsněná plně izolovaná jednotka RMU v pobřežních prostředích s vysokou vlhkostí?

A: Výborně. Protože plně izolovaný RMU používá plně utěsněnou nádrž z nerezové oceli s krytím IP67, vlhkost nemůže vniknout do izolačního prostoru. Nejsou vyžadovány žádné antikondenzační ohřívače. To je hlavní výhoda oproti rozváděčům otevřeného typu, které často trpí vnitřními přeskoky v oblastech s vysokou vlhkostí.

Q2: Jaká je míra úniku plynu? Musím během jeho životnosti doplňovat?

Odpověď: Náš výrobní proces zahrnuje testování těsnosti helia, abychom zajistili míru netěsnosti nižší než 0,1 % ročně. Za normálního provozu není potřeba do 30 let doplňovat plyn. Alarm nízkého tlaku je zahrnut jako volitelná funkce pro včasné varování.

Otázka 3: Je kompaktní utěsněná plně izolovaná RMU požárně bezpečná?

A: Ano. Nádrž je vyrobena z nerezové oceli o tloušťce 2 mm a test vnitřního oblouku zajišťuje, že ve vzácném případě vnitřní poruchy je oblouk uzavřen bez vystřikování horkých plynů dopředu nebo do stran. Pro aplikace citlivé na oheň (např. nemocnice, datová centra) nabízíme také volitelný pasivní protipožární nátěr.

Q4: Mohu integrovat tento RMU se svým stávajícím systémem SCADA?

A: Rozhodně. Kompaktní RMU podporuje motorizované ovládací mechanismy, pomocné kontakty a komunikační moduly (RS485, Modbus, volitelně IEC 61850). Polohu, poruchu a tlak v reálném čase lze monitorovat na dálku.

Q5: Jaký je rozdíl mezi vašimiRMUa tradiční vzduchem izolované skříně?

A: Tradiční vzduchem izolované skříně vyžadují pravidelné čištění, velké vzdálenosti a antikondenzační vytápění. Naše kompaktní utěsněná plně izolovaná jednotka RMU eliminuje všechny tyto požadavky – menší půdorys, vyšší spolehlivost a nižší celkové náklady na vlastnictví po dobu 10–20 let.

Q6: Nabízíte 12měsíční záruku?

Odpověď: Ano, nabízíme standardní 12měsíční záruku od data odeslání s možností prodloužení na 24 nebo 36 měsíců v rámci placené servisní smlouvy. Během záruční doby jsou veškeré výrobní vady bezplatně opraveny nebo vyměněny.

Podrobnosti o výrobě

Nádrž a proces těsnění

Nádrž kompaktního utěsněného plně izolovaného RMU je vyrobena z nerezové oceli AISI 304 o tloušťce 2 mm, svařovaná laserem a testovaná na netěsnost helia. Těsnění používá dvojité O-kroužky vyrobené z hydrogenované nitrilové pryže (HNBR), které si zachovává elasticitu po dobu více než 30 let bez stárnutí nebo praskání. Všechny průchodky jsou odlity z epoxidu s vloženými štíty pro eliminaci částečného výboje.

Izolace a přerušení oblouku

Odpínač pracuje v plynu SF6 při relativním tlaku 0,04–0,05 MPa. Konstrukce zhášení oblouku typu puffer zajišťuje přerušení zatěžovacího proudu až 630A a vytvoření/přerušení nabíjecích proudů kabelu. Pro ochranu transformátoru jsou k dispozici volitelné moduly vakuového vypínače integrované s pojistkami omezujícími proud, které tvoří „kombinovanou“ jednotku.

Operační mechanismus

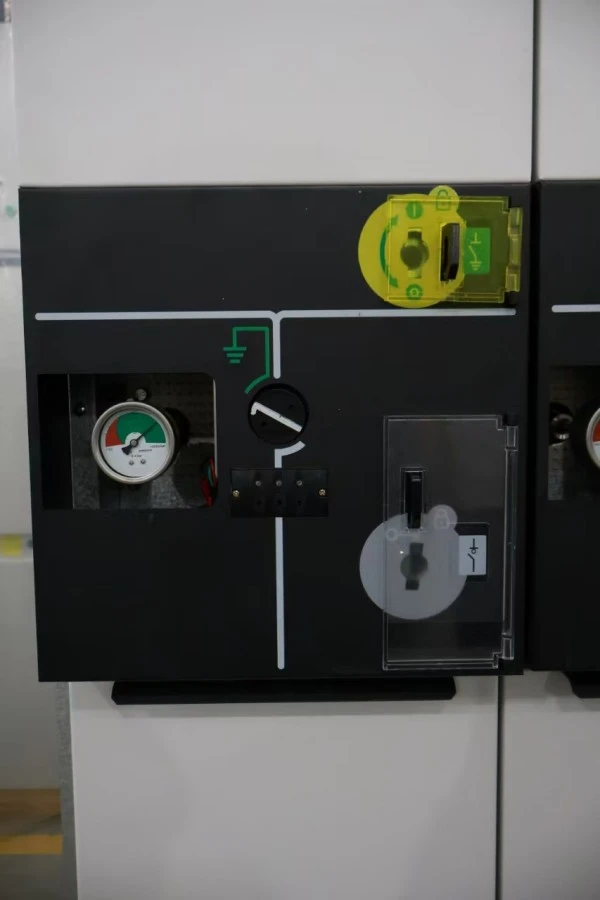

Třípolohový spínač (zavřeno / rozepnuto / uzemněno) je poháněn pružinovým mechanickým mechanismem s přehledným ukazatelem polohy. Všechny pohyblivé části jsou utěsněny uvnitř nádrže, což eliminuje oxidaci a hromadění prachu. Přední panel obsahuje mechanické blokování zabraňující:

1. Zapnutí uzemňovače, když je sepnutý spínač zátěže

2. Otevření krytu kabelového prostoru, když je uzemňovač vypnutý

Kabelové připojení a uzemnění

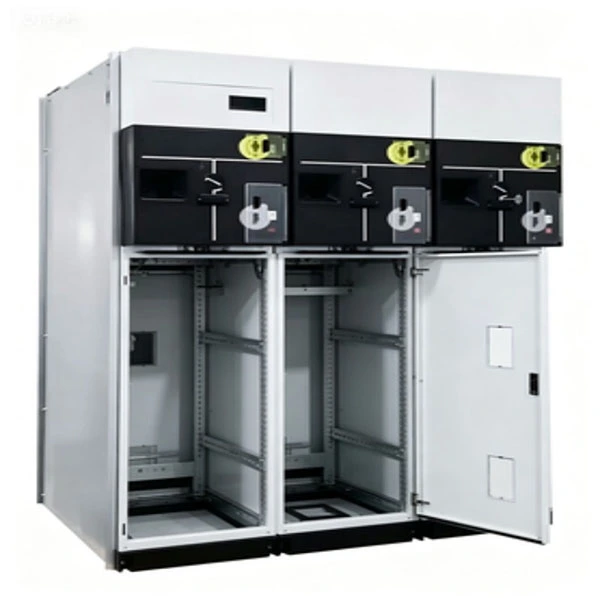

Kabelové oddíly jsou určeny pro jednoduché nebo paralelní kabely s nosným kuželem. Standardní kabelové boxy akceptují tepelně smrštitelné nebo za studena smrštitelné koncovky. Integrovaná měděná zemnící lišta prochází všemi jednotkami se dvěma uzemňovacími body pro zajištění bezpečnosti.

Zajištění kvality a testování

Every Compact Sealed Fully Insulated RMU undergoes routine tests before shipment:

● Měření odporu hlavního obvodu

● Test výdržného napětí výkonové frekvence (42kV/1min pro 12kV; 65kV/1min pro 24kV)

● Test bleskového impulsu (špička 75 kV pro 12 kV; špička 125 kV pro 24 kV)

● Test úniku plynu (héliová hmotnostní spektrometrie)

● Zkouška mechanického provozu (200 cyklů)

● Měření částečného vybití (<5pC)

● Ověření vnitřního oblouku (test typu, prováděný laboratoří třetí strany)

● Všechny produkty splňují normy IEC 62271-200, GB 3906, GB/T 11022 a GB/T 3804.

Balení a dodání

Balení: Dřevěné exportní bedny s pěnou odolnou proti nárazům a bariérou proti vlhkosti. Každá jednotka je jednotlivě zabalena do vakuově utěsněného plastu s vysoušecími sáčky.

Příslušenství: Ovládací rukojeť, zemnící sada, náhradní O-kroužky, kabelová oka a instalační příručka.

Doručení: FOB Shanghai nebo Ningbo. Standardní dodání 25–35 dní po potvrzení objednávky. Pro naléhavé projekty je k dispozici letecká přeprava.
