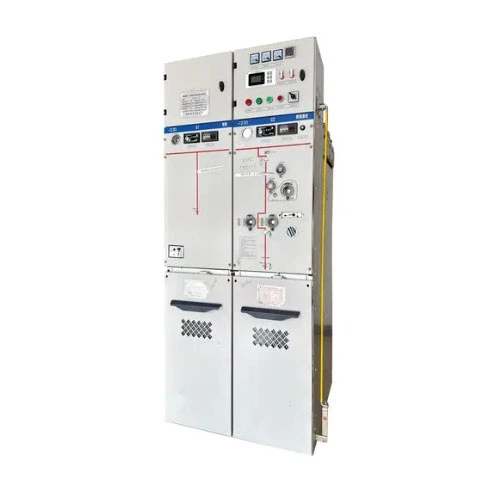

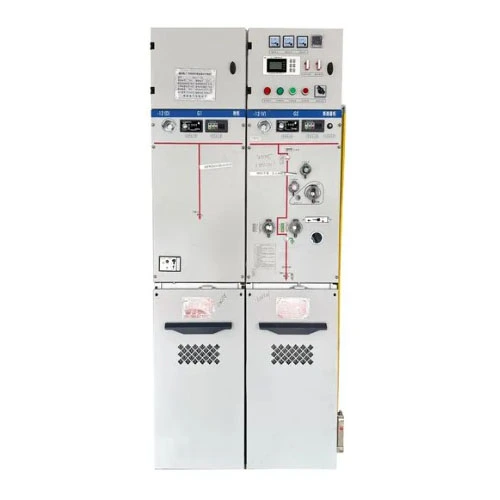

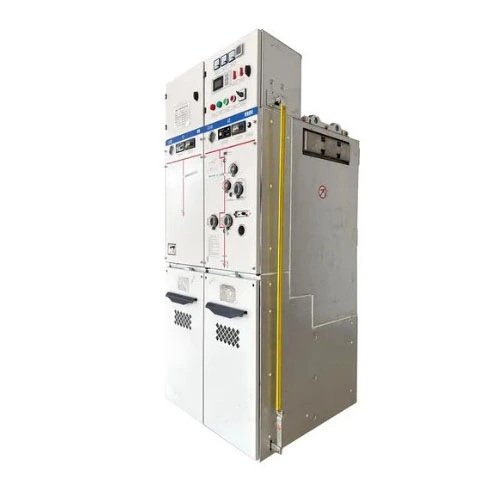

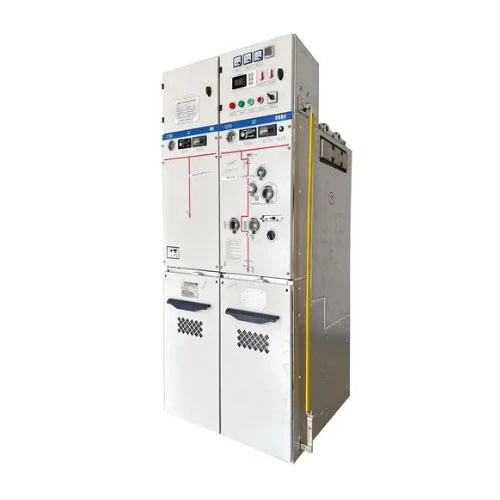

Plynem izolovaný kompaktní rozváděč RMU s kovovým krytem SF6

Plynem izolovaný kompaktní kovový uzavřený rozváděč RMU s plynem SF6 je kompletní jednotka pro rozvod energie, která plně uzavírá vysokonapěťová spínací zařízení, přípojnice, uzemňovací spínače a další základní součásti uvnitř nerezové plynové nádrže naplněné plynem SF6 jako izolačním médiem.

Tento produkt se primárně používá v energetických systémech 12kV/24kVkruhová hlavní jednotka (RMU)aplikace nebo terminálový rozvod napájení.

co to umí?

Jednoduše řečeno, umožňuje distribuci energie, spínání, ochranu a ovládání. Mezi specifické funkce patří:

1. Zapínací a vypínací proud zátěže - normální spínání vedení.

2. Zapínání a vypínání zkratového proudu - v kombinaci s pojistkami nebo jističi rychle přerušte obvod při poruše pro ochranu transformátorů a vedení.

3. Izolace a uzemnění - poskytuje viditelný bod odpojení a funkci uzemnění pro zajištění bezpečnosti personálu údržby.

4. Připojení a ochrana kabelů - funguje jako vstupní/výstupní jednotka, která poskytuje nadproudovou a zkratovou ochranu kabelových vedení.

Díky své plně utěsněné konstrukci je tento produkt zvláště vhodný pro drsná prostředí (např. vysoká nadmořská výška, vlhkost, slaná mlha, silný prach) nebo místa s omezeným prostorem (např. obchodní centra, obytné komplexy, větrné elektrárny). Je ideální náhradou za tradiční vzduchem izolované kruhové hlavní jednotky.

Parametr produktu (specifikace)

Níže jsou uvedeny standardní technické parametry kompaktního kovového uzavřeného rozváděče RMU plynem izolovaného plynem SF6 vyrobeného společnostíSpolečnost Společnost Lugao Power Co., Ltd.:

Funkce a aplikace produktu (formát Q&A)

Q1: Jaká je největší vlastnost tohoto kompaktního kovového rozváděče RMU izolovaného plynem SF6?

A: Největší předností je extrémní kompaktnost a plně izolovaný design. Ve srovnání s tradičními vzduchem izolovanými jednotkami RMU náš produkt snižuje objem přibližně o 70 % při zachování vynikajícího elektrického výkonu. Všechny vysokonapěťové živé části jsou zcela utěsněny uvnitř plynové nádrže z nerezové oceli, bez vlivu vnější kondenzace, znečištění nebo malých zvířat --- skutečně dosahuje 30 let bezúdržbového provozu. Naše kruhová hlavní jednotka izolovaná SF6 se navíc vyznačuje modulární konstrukcí, která umožňuje flexibilní kombinaci vstupních/odchozích jednotek, měřicích jednotek, jednotek PT atd. podle požadavků uživatele.

Q2: Jak spolehlivý je v drsných prostředích?

A: Extrémně spolehlivý. Plynová nádrž je vyrobena pomocí laserového svařování a detekce netěsností helia, s roční mírou úniku pod 0,1 %, což zajišťuje dlouhodobou stabilitu tlaku plynu SF6. Dokonce i při extrémním chladu -40 °C nebo vysoké teplotě +55 °C nebo v nadmořských výškách až 3000 metrů si náš produkt zachovává svou jmenovitou úroveň izolace. Mnoho zákazníků instalovalo tento kompaktní rozváděč RMU v pobřežních větrných elektrárnách a dolech, kde fungoval léta bez jakýchkoliv izolačních incidentů.

Q3: Jaké bezpečnostní návrhy má produkt?

Odpověď: Bezpečnost je naší nejvyšší prioritou. Výrobek je vybaven systémem blokování „pěti prevencí“ (zabraňuje nesprávné činnosti jističe, zabraňuje spínání izolátorů pod zátěží, zabraňuje sepnutí uzemňovacího spínače, když je pod napětím, zabraňuje přivedení napájení při sepnutém uzemnění a zabraňuje vstupu do oddílů pod napětím). Kromě toho má plynová nádrž stupeň vnitřního obloukového selhání IAC AFLR 20 kA/1s, s přetlakovými kanálky směřujícími energii oblouku do bezpečné oblasti mimo kryt. Pozorovací okénko na ovládacím panelu poskytuje jasný pohled na stav izolační mezery.

Q4: Pro jaké konkrétní scénáře aplikace je vhodný?

Odpověď: Náš produkt je široce používán v následujících scénářích:

● Městské obytné komplexy, komerční budovy --- jako hlavní vstupní a distribuční jednotky v rozvodnách, což šetří podlahovou plochu.

● Větrné farmy, fotovoltaické elektrárny --- jako jednotky RMU uvnitř kompaktních rozvoden, které odolávají teplotním změnám.

● Průmyslové parky, továrny --- ochrana malých a středních transformátorů, nahrazující tradiční výpadkové pojistky.

● Podchody, tunely, letiště --- vysoce spolehlivé napájecí uzly vyžadující nízkou poruchovost.

● Datová centra --- Zátěže úrovně A s extrémně vysokými požadavky na kontinuitu napájení, umožňující automatický přenos energie v pohotovostním režimu s automatizací.

● Doly, přístavy --- prašná, vlhká prostředí, kde je zcela utěsněná konstrukce jasnou výhodou.

Ať už potřebujete jednu nebo stovky jednotek kompaktního kovového rozváděče RMU izolovaného plynem SF6, můžeme poskytnout standardizovaná nebo přizpůsobená řešení.

Výrobní detaily (výhody oproti konkurentům)

Podrobné srovnání: Lugao Power vs. běžné značky

Naše hlavní rozlišovací výhody:

1. Skutečně „bezúdržbové“: Běžné značky tvrdí, že jsou bezúdržbové, ale mají roční únik plynu > 1 %, což vyžaduje doplňování každých 3-5 let.Síla Lugaopoužívá dvojitý těsnící kroužek + kovovou tvrdou těsnicí konstrukci s roční mírou úniku ≤ 0,1 % – během projektované životnosti není potřeba doplňování.

2. Přizpůsobivost extrémnímu prostředí: Náš produkt prošel typovými testy -45°C při nízké teplotě a +60°C při vysoké teplotě a 720hodinovým testováním v solné mlze (běžné = 96 hodin) – vhodné pro pobřežní a alpské oblasti.

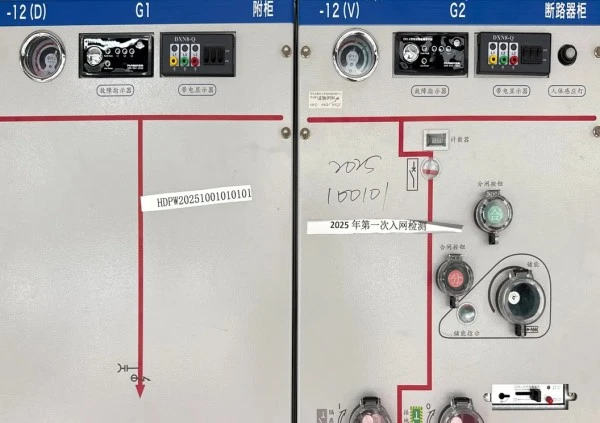

3. Uživatelsky přívětivé ovládání: Polohy spínačů, stav uzemnění a stavy otevřeno/zavřeno jsou na panelu barevně označeny a ovládací rukojeť poskytuje zpětnou vazbu síly, aby se zabránilo nesprávnému ovládání.

4. Vyšší odolnost proti zkratu: Standard vyžaduje 20kA/3s; navrhujeme s rezervou 25kA/3s a špičkovou odolností 63kA --- překračuje průmyslový průměr o 15%.

Často kladené otázky (FAQ)

Otázka 1: Je plyn SF6 v tomto kompaktním kovovém uzavřeném rozváděči RMU izolovaném plynem SF6 ekologický? Bude to později vyřazeno?

Odpověď: V současné době zůstává SF6 nejlepším izolačním plynem, ale již jsme vyvinuli ekologické verze (C4 nebo suchý vzduch). Plynová nádrž jednotky, kterou si zakoupíte, je extrémně dobře utěsněná a během 30 let provozu s minimálními úniky. Pokud bude v budoucnu zapotřebí ekologická modernizace, můžeme poskytnout kompletní službu výměny plynové nádrže.

Q2: Co mám dělat, když tlak plynu během provozu klesne?

Odpověď: Náš produkt je standardně dodáván s měřičem hustoty plynu (s nízkotlakým poplašným kontaktem). Když tlak klesne na 0,25 bar (relativní), je do řídicího systému vyslán poplašný signál. V tomto okamžiku je třeba požádat o výpadek proudu a náš poprodejní tým vás navštíví, aby zkontroloval úniky a doplnil SF6. Za normálních okolností není doplňování z důvodu úniku téměř nikdy nutné.

Q3: Lze produkt přizpůsobit stávajícím systémům automatizace distribuce?

A: Rozhodně. Our SF6 gas in this SF6 Gas insulated compact RMU is reserved with DTU interfaces and space for electric operating mechanisms. Přidáním elektrického modulu a ovládacích kabelů jej lze připojit ke komunikačním protokolům IEC 60870-5-101/104 nebo Modbus, aby bylo dosaženo vzdáleného otevírání/zavírání, čtení proudu/napětí a nahrávání indikátoru poruchy.

Proč zvolit Lugao Power?

Založeno v roce 2016:Síla Lugao je profesionální výrobce zařízení pro přenos a distribuci energie středního a vysokého napětí s vlastní továrnou a integrovanými možnostmi výzkumu a vývoje, výroby a prodeje.

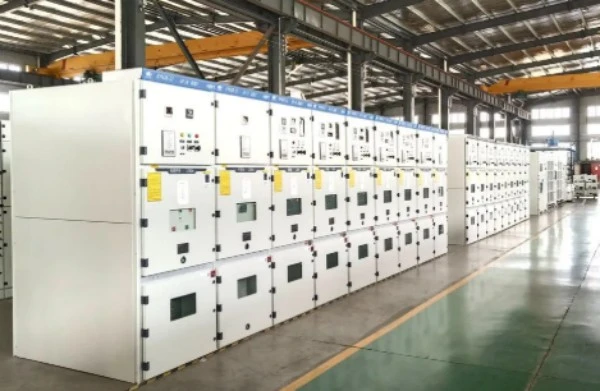

3 000+ m² výrobní zařízení:Naše výrobní zařízení podporuje výrobu, montáž, kontrolu a testování výkonových transformátorů, RMU, rozvaděčů a dalších zařízení pro rozvod energie.

30+ obsluhovaných zemí:Produkty Lugao Power byly vyvezeny do více než 30 zemí, kde slouží elektrické síti, průmyslu, infrastruktuře, obnovitelné energii a dalším mezinárodním projektům.

Certifikace ISO9001 a SGS:Naše řízení kvality a výrobní procesy jsou podporovány certifikacemi ISO 9001 a SGS. Použitelné produkty jsou také k dispozici s certifikací CE a CCC.

60+ technický personál:Náš technický tým podporuje návrh produktu, konfiguraci projektu, přizpůsobená řešení a technickou dokumentaci pro různé požadavky na distribuci energie.

Podpora projektů přímo z výroby:Od výběru produktu a technického návrhu až po výrobu, testování, dodávku a poprodejní podporu, Lugao Power poskytuje integrovanou podporu pro globální projekty distribuce energie.

Zkušební protokol / certifikát
