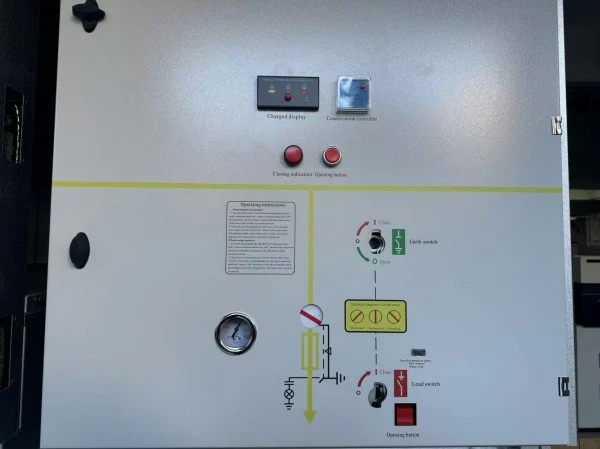

Ekologická plynová izolace RMU

Ekologická plynová izolace RMU (Vyzváněcí hlavní jednotka) je továrně montovaný, utěsněný, kovově uzavřený vysokonapěťový rozváděč (až 24 kV), který používá jako primární izolační médium a médium pro zhášení oblouku ekologickou směs plynů --- namísto čistého SF6. Na rozdíl od tradičních RMU SF6, které mají vysoký potenciál globálního oteplování (GWP = 23 500), má SF₆ podle aktuálních referenčních údajů EU hodnotu GWP přibližně 24 300. Lugao Power eco-RMU využívá buď syntetický vzduch, směs N₂/SF₆ (s méně než 10 % SF6) nebo plyn na bázi fluoroketonu (C5-FK). Tyto plyny jsou netoxické, nehořlavé a mají GWP pod 1 (pro syntetický vzduch) nebo pod 600 (pro C5-FK), ve srovnání s 23 500 pro čistý SF6.

Výhody produktu

Proč si vybratSíla LugaoEkologický plyn RMU oproti alternativám SF6?

Vlastnosti produktu

Seznam funkcí s technickými vysvětleními

Podrobnosti o výrobě

Jak Lugao Power vyrábí Eco-Gas RMU

Každá plynová izolace RMU šetrná k životnímu prostředí se vyrábí v našem závodě s certifikací ISO 9001:2021 a ISO 14001 ve Wenzhou v Číně. Výrobní proces je speciálně přizpůsoben pro manipulaci s ekologickým plynem – na rozdíl od výrobních linek SF6.

Výrobní proces krok za krokem

1. Výroba nádrže

● 3mm nerezová ocel (AISI 304) – řezaná laserem, roboticky ohýbaná, svařovaná automatizovaným procesem MIG.

● 100% detekce netěsnosti helia: Nádrž ponořená ve vakuové komoře; heliový sprejový test – rychlost úniku <1×10⁻⁶ mbar·l/s (20x přísnější než požadavek IEC).

2. Montáž součástí

● Třípolohový spínací mechanismus montovaný v čistém prostoru (třída 100 000).

● Měděné kontakty postříbřené (tloušťka 15μm) – zajišťuje nízký přechodový odpor (<30μΩ).

● Mechanismus závěrky – nerezová ocel, vačkový pohon.

3. Vakuové zpracování

● Nádrž zahřátá na 80°C ve vakuu (<10 Pa) po dobu 8 hodin – odstraňuje vlhkost (cíl <10ppm).

● Zabraňuje vnitřní kondenzaci a dielektrickému průrazu.

4. Plnění ekoplynem

● Směs plynu připravovaná ve speciální míchací stanici (přesnost ±1 %).

● Pro směs C5-FK: C5-FK (fluorketon) + CO₂ + O₂ (stopy).

● Plnicí tlak: 0,04 MPa relativní při 20°C.

● Každá nádrž má sériové číslo se štítkem o složení plynu.

5. Závěrečné elektrické testování

● Odolnost napájecí frekvence: 42kV/1min (12kV jednotky).

● Bleskový impuls: 75kV vrchol (1,2/50μs).

● Částečný výboj: <5pC při 1,2Ur (12kV = 14,4kV zkušební napětí).

● Měření kontaktního odporu: Zaznamenáno na zkušebním certifikátu.

● Zkouška mechanického provozu: 50 cyklů otevření/zavření – žádná změna tlaku plynu.

6. Ověření blokování

● Všechna mechanická blokování testována s měřicími kolíky – měření síly zaznamenáno.

7. Balení

● Plynem plněná jednotka utěsněná přepravním uzávěrem na ventilu.

● Tlakoměr chráněný pěnovým krytem

Milníky kontroly kvality

Poprodejní servis a záruka

Záruční doba:

12 měsíců od data uvedení do provozu nebo 18 měsíců od data odeslání (podle toho, co nastane dříve).

Pokryto zárukou:

1. Všechny mechanické části (spínací mechanismus, blokování, uzemňovač, indikátory)

2. Integrita plynové nádrže (netěsnost způsobená výrobní vadou)

3. Primární a sekundární kontakty

4. Složení ekologického plynu (pokud se tovární náplň liší od certifikátu)

5. Tlakoměr a monitor hustoty

Nepokryté:

1. Poškození způsobené nesprávným skladováním nebo instalací (např. pád jednotky)

2. Vnější koroze vlivem agresivního prostředí (např. chemický závod)

3. Příroda (zemětřesení, povodeň, blesk)

4. Spotřební materiál (pojistky, kontrolky, baterie)

Často kladené otázky

Q1: Jaký plyn se přesně používá v ekologické plynové izolaci RMU?

Odpověď: Lugao Power nabízí dvě možnosti:

● Možnost A (ekonomická): Směs N₂ + 10 % SF₆ – GWP ≈ 2 350 (stále o 90 % nižší než čistý SF₆).

● Možnost B (zelená prémie): C5-FK (fluoroketon) + CO₂ + O₂ – GWP < 600, bez PFAS, vhodná pro projekty, které chtějí snížit závislost na izolačních plynech SF₆ s vysokým GWP.

Oba jsou netoxické, nehořlavé a schválené podle IEC 62271-200.

Q2: Je výkon plynu shodný s SF6?

Odpověď: Ano, při stejném provozním tlaku (0,04-0,05 MPa) jsou dielektrická pevnost a schopnost zhášení oblouku ekvivalentní. Naše ekologicky nezávadné RMU prošly stejnými typovými testy jako jednotky SF6: odolnost 42 kV, zkratování 20 kA a 50 mechanických operací.

Q3: Co se stane, když plyn unikne? Je to nebezpečné pro pracovníky?

Odpověď: Ekoplyn je netoxický (na rozdíl od SF6, který může při jiskření produkovat toxické vedlejší produkty). Velké úniky v uzavřených prostorách by však mohly vytěsnit kyslík. RMU Lugao Power obsahuje alarm nízkého tlaku. Pokud se spustí, před vstupem místnost vyvětrejte. Samotný plyn je v malých množstvích bezpečný k vdechování (podobně jako CO₂ vypouštění hasicího přístroje).

Q4: Mohu v případě potřeby doplnit plyn lokálně?

Odpověď: Nádrž je utěsněná na celou dobu životnosti --- za normálních podmínek byste ji nikdy neměli doplňovat (míra úniku <0,1 % za rok). Pokud je však ventil poškozen, Lugao Power poskytuje doplňovací sady s přesnou směsí plynu. Nedoporučujeme používat místní SF6 – tím by byl zmařen ekologický účel.

Q5: Je vaše plynová izolace RMU šetrná k životnímu prostředí dražší než SF6?

Odpověď: Počáteční pořizovací náklady jsou přibližně o 8–12 % vyšší kvůli směsi plynů a vyhrazené výrobní lince. Však:

1. Vyhnete se budoucím nákladům na obnovu SF6

2. Máte nárok na daňové pobídky pro zelené budovy (např. v Singapuru, EU).

3. Mnoho energetických společností nyní platí prémii za rozváděče bez SF6 v bodování pořízení.

4. Více než 20letý životní cyklus je eco-RMU společnosti Lugao nákladově neutrální nebo levnější.

Q6: Jaké certifikace má tento RMU?

Odpověď: Úplné typové testy IEC 62271-200 (certifikováno KEMA). Další:

● ISO 14001 (management životního prostředí ve výrobě)

● Označení CE

● Čínský GB/T 3906

Q7: Mohu dodatečně vybavit stávající panel SF6 RMU ekologickým plynem?

Odpověď: Ne, systém manipulace s plynem, těsnění a nastavení tlaku se liší. Nicméně Lugao Power'splynem izolované RMUmá stejné vnější rozměry a rozteč přípojnic jako většina standardních SF6 RMU. To umožňuje výměnu „drop-in“ bez stavebních úprav.

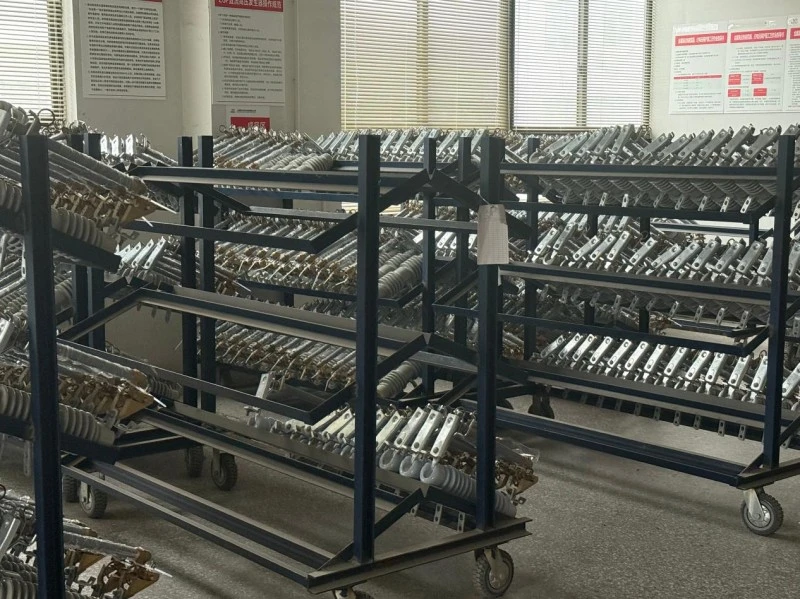

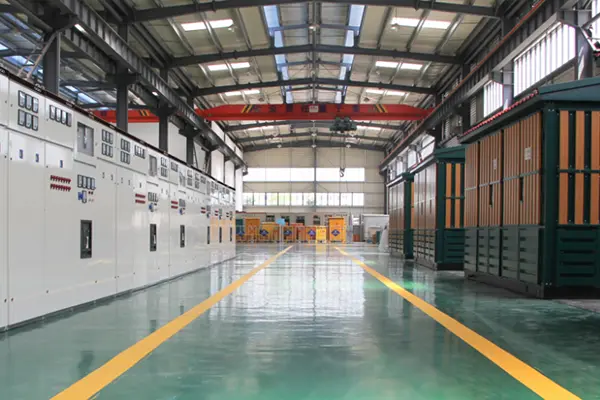

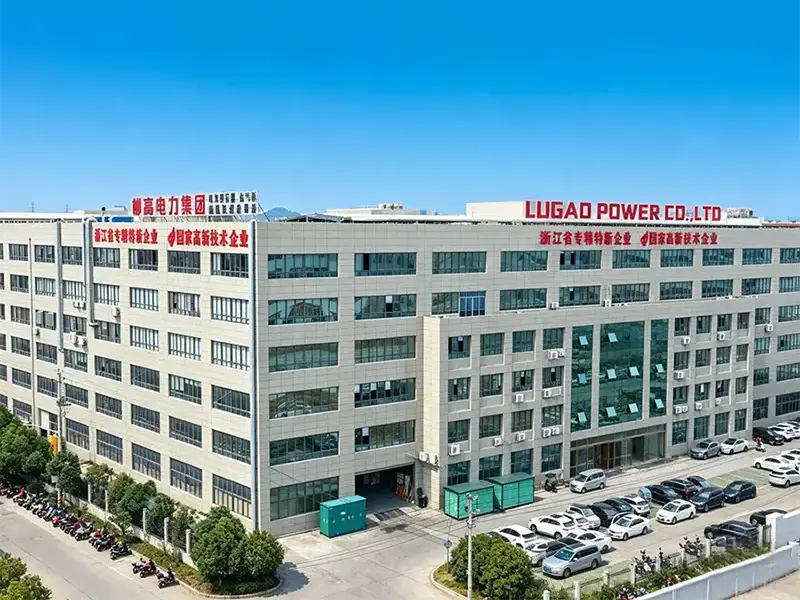

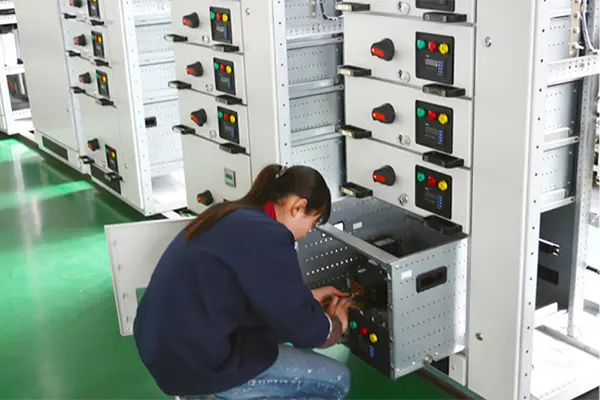

továrna Lugao
