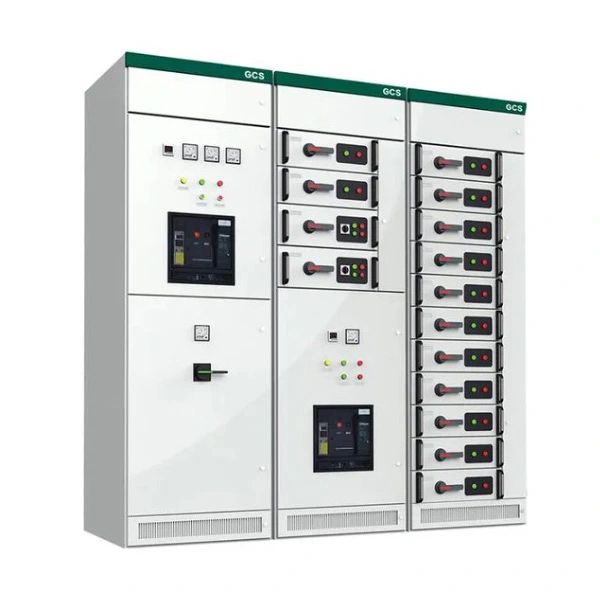

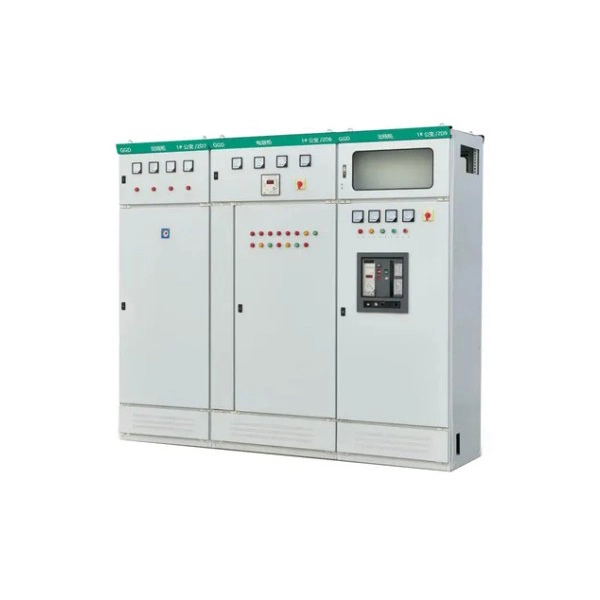

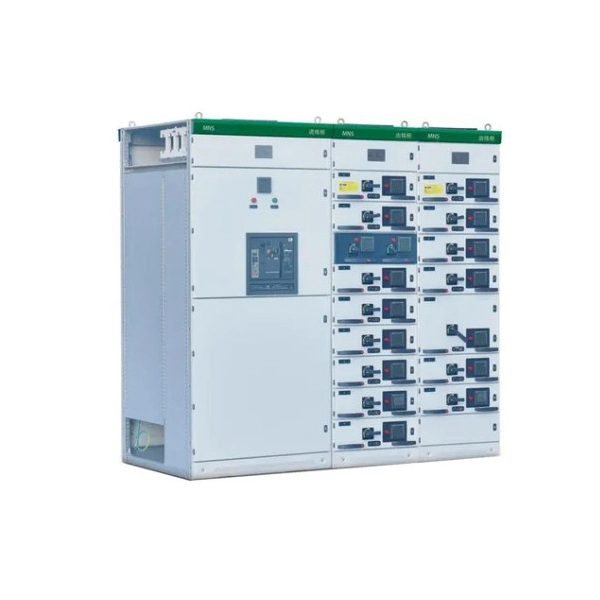

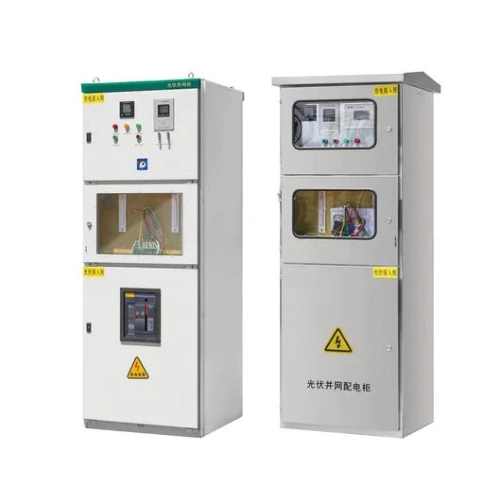

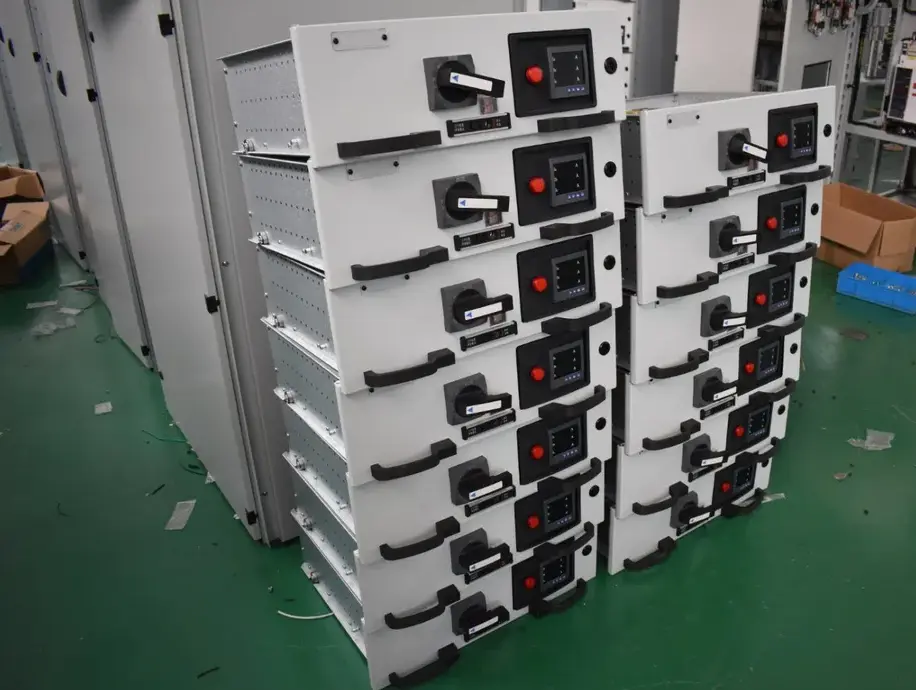

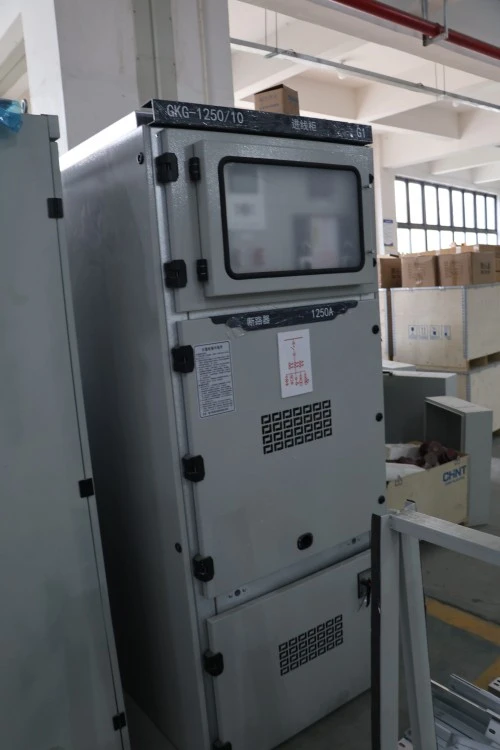

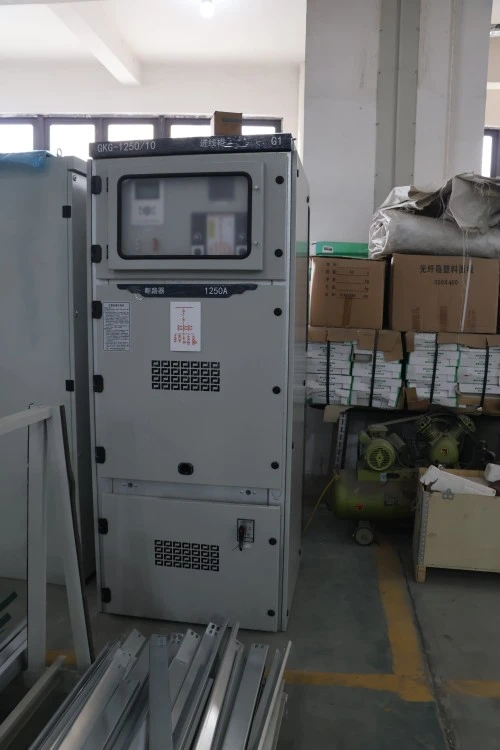

Výsuvná ovládací skříňka spínače rozváděče

Ovládací skříňka výsuvného spínače spínače je aStřednínapěťová kovová spínací jednotkakde lze klíčové komponenty, jako jsou jističe, fyzicky vyjmout z hlavního krytu za účelem kontroly, údržby nebo výměny. Na rozdíl od pevných spínacích zařízení tato jednotka umožňuje operátorům izolovat a vyjmout jistič, aniž by došlo k odpojení celého systému přípojnic. Je široce používán k ovládání, ochraně a izolaci elektrických zařízení v průmyslových závodech, rozvodnách a komerčních budovách. Jednoduše řečeno, řídí tok energie a zároveň zajišťuje bezpečnost operátora a kontinuitu systému.

Parametry produktu (specifikace)

Certifikace a zajištění kvality

Lugao vyrábí výsuvné vysokonapěťové rozváděče podle projektových technických požadavků a příslušných norem, jako je IEC 62271-200. Před odesláním mohou být poskytnuty zprávy o běžných testech a kontrolní fotografie podle potvrzené technické dohody.

• Návrh a testování na základě IEC 62271-200
• Test odolnosti napájecí frekvence
• Zkouška mechanického provozu
• Test funkce blokování
• Kontrola sekundární elektroinstalace
• Případně zkouška částečného vybití
• Zpráva o továrním testu před odesláním

Vlastnosti a aplikace produktu

Q1: Co děláVýsuvný spínací přístrojOvládací skříň spínačů je bezpečnější než pevný typ?

Odpověď: Výsuvný design fyzicky izoluje jistič od živých přípojnic, když je vytažen. To vytváří viditelnou odpojovací mezeru a eliminuje riziko náhodného obloukového výboje během údržby. Lugao přidává mechanismy závěrky, které automaticky zakrývají pevné kontakty, když je modul vytažen, což dále zvyšuje bezpečnost.

Q2: Jaké aplikace nejlépe vyhovují této skříni?

A: Ideální pro:

● Elektrárny (pomocný rozvod elektřiny)

● Datová centra (potřebují vysokou spolehlivost a rychlou výměnu jističů)

● Zařízení pro těžbu ropy a zemního plynu (bezpečná izolace v nebezpečných oblastech s možností IP54)

● Metro a železniční systémy (časté operace kladiva pod zatížením)

● Těžební a ocelářské závody (vyžadována vysoká zkratová odolnost)

Q3: Může být integrován s inteligentním monitorováním?

A: Ano.Lugaonabízí volitelné senzory a komunikační moduly (Modbus, IEC 61850) pro dálkové sledování polohy každého výsuvného modulu.

Výrobní detaily a konkurenční výhody

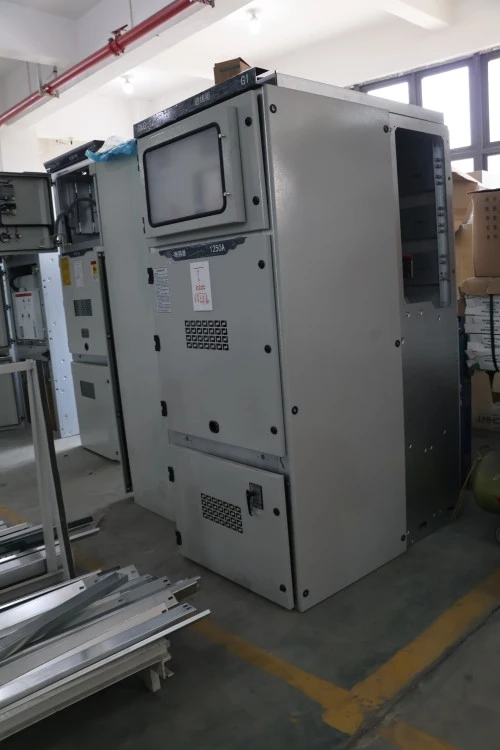

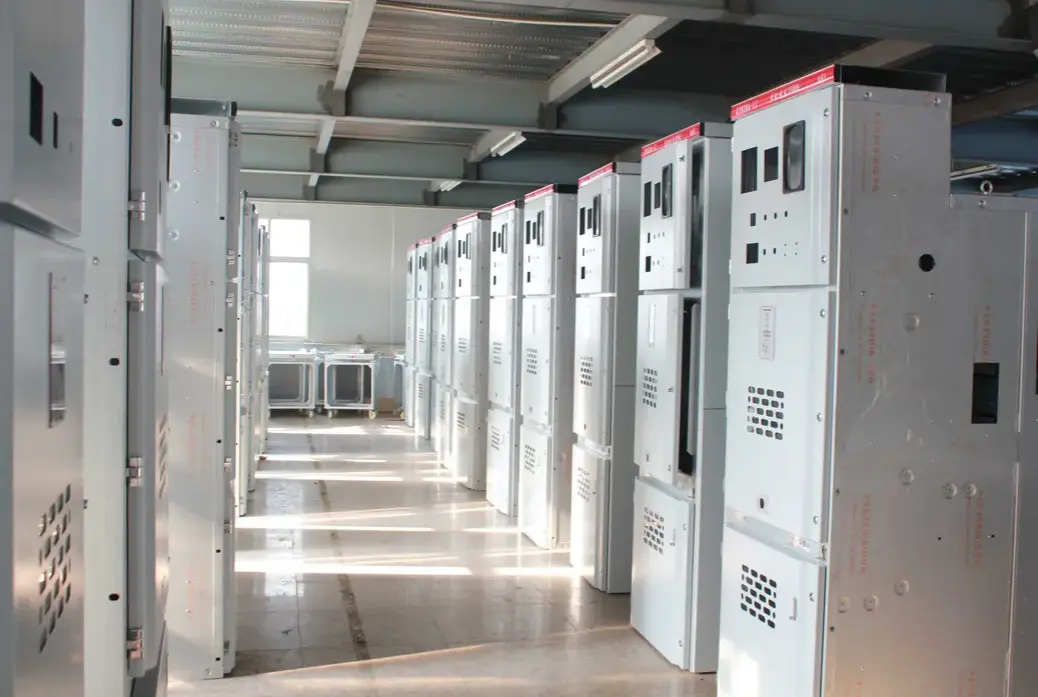

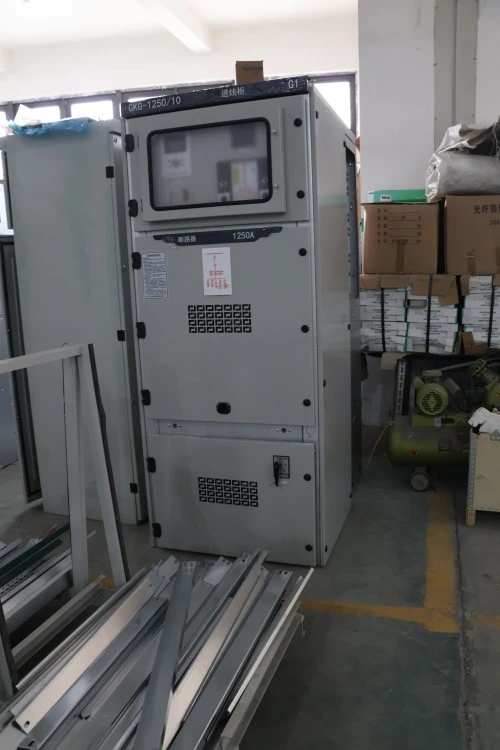

Podrobnosti o výrobě:

Každá ovládací skříňka výsuvných spínačů Lugao je vyrobena z laserem řezané nerezové oceli nebo pozinkovaného plechu s práškovým lakováním (minimální tloušťka 80μm). Výsuvné kolejnice jsou chromované pro hladký pohyb a jsou dimenzovány na 10 000 cyklů vložení/vytažení. Pevné kontakty jsou postříbřeny (tloušťka alespoň 10μm), aby se minimalizoval přechodový odpor. Veškerá sekundární řídicí kabeláž používá kabely izolované zesíťovaným polyetylenem zpomalující hoření. Každá jednotka prochází 48hodinovým testem zapálení a měřením částečného vybití (<5pC při 1,1Ur).

Konkurenční výhody vs. podobné produkty:

Balení, doprava a poprodejní servis

Obal:

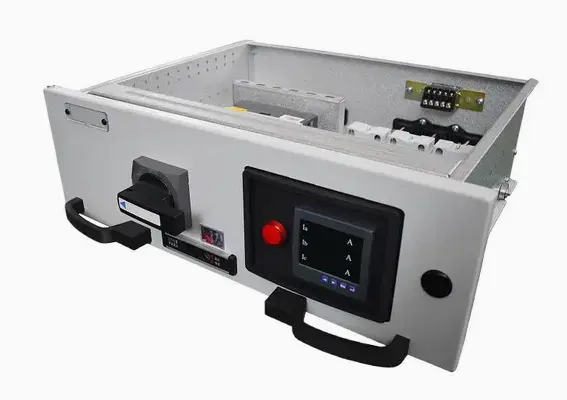

Každý výsuvný modul je dodáván samostatně v antistatické pěnové výplni a poté uzavřen v dřevěné bedně s indikátory vlhkosti. Hlavní skříň je zabalena do tří vrstev: VCI antikorozní fólie → bublinková fólie → překližkové exportní pouzdro s ocelovou páskou. Všechny upevňovací prvky a nástroje jsou zabaleny a připevněny uvnitř dveří.

Doprava:

Po moři (standardně): kontejnery 20GP nebo 40HQ. U urgentních projektů lze na vyžádání zajistit leteckou nebo železniční dopravu. Termín dodání: FOB Ningbo nebo CIF do hlavních přístavů.

Poprodejní servis:

● Záruční doba: 12 měsíců od uvedení do provozu nebo 18 měsíců od odeslání, podle toho, co nastane dříve.

● Vzdálená technická podpora (video, výkresy) – odezva do 2 hodin.

Informace potřebné pro cenovou nabídku

Chcete-li poskytnout přesnou cenovou nabídku proVýsuvná skříň vysokého napětí, zašlete nám prosím následující informace:

• Jmenovité napětí a frekvence
• Jednořádkové schéma
• Jmenovitý proud každého podavače
• Požadavek na zkratový proud
• Počet příchozích a odchozích panelů
• Požadavek na značku a model ochranného relé
• Požadavky na měření a komunikaci
• Požadavek na klasifikaci vnitřního oblouku
• Směr vstupu kabelu
• Množství a cílový přístav
• Příslušná místní norma nebo požadavek veřejné služby

FAQ – Otázky a odpovědi zákazníků

Q1: Lze řídicí skříň výsuvného spínače rozváděče dodatečně namontovat do staré rozvodny s omezeným prostorem?

A: Ano. Jeho modulární a kompaktní konstrukce (typická šířka 650 mm pro 12 kV) umožňuje výměnu starších pevných rozváděčů bez stavebních úprav. Na vyžádání poskytujeme bezplatné ověření rozložení.

Q2: Co se stane, když selže mechanické blokování, když je jistič v připojené poloze?

Odpověď: Skříně Lugao obsahují nouzové ruční uvolnění přístupné přes utěsněný kryt. Toto je konstrukce zabezpečená proti selhání – jistič lze stále vytáhnout pomocí dodaného nástroje. Toto však doporučujeme provádět pouze vyškoleným pracovníkům.

Q3: Zahrnuje cena všechny výsuvné moduly a primární měděné tyče?

A: Standardní nabídka zahrnuje modul hlavního vypínače a všechny vnitřní měděné tyče (plně opracované a pokovené). Volitelné moduly jako PT vozíky nebo dávkovací jednotky jsou uváděny samostatně.

Q4: Jak ověřím, že skříň splňuje IEC 62271-200?

Odpověď: Každá jednotka je dodávána s továrním zkušebním certifikátem včetně částečného vybití, výdrže napájecí frekvence a testovacích zpráv dynamické stability. Kontrola třetí stranou (např. SGS, BV) je v našem zařízení vítána.
