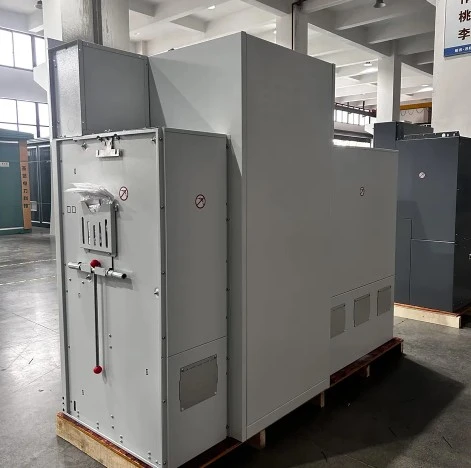

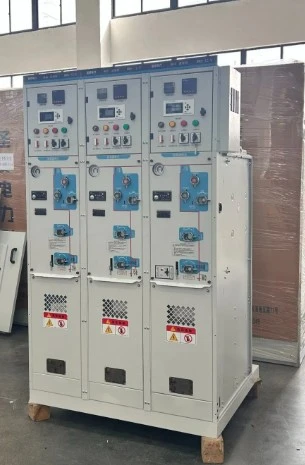

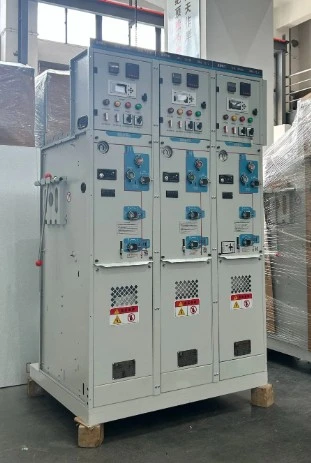

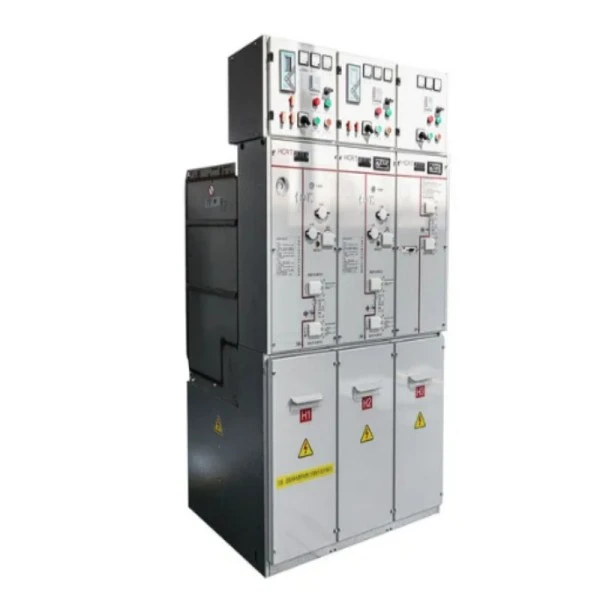

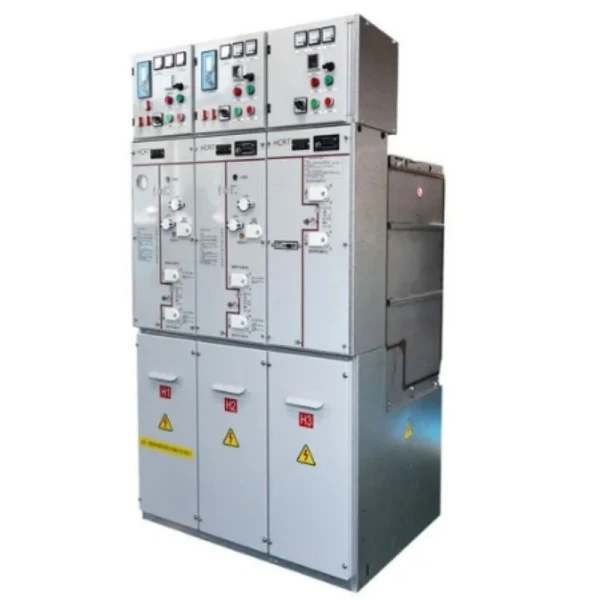

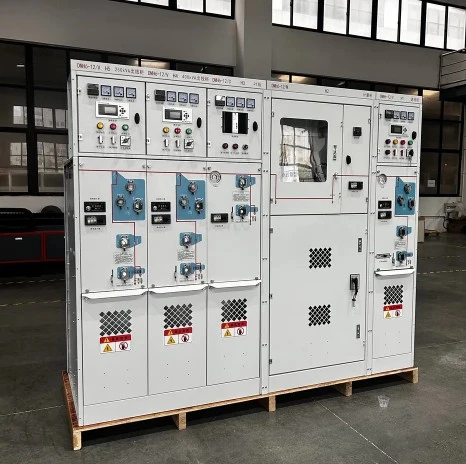

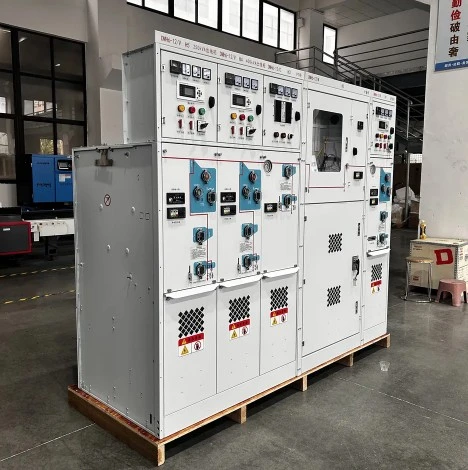

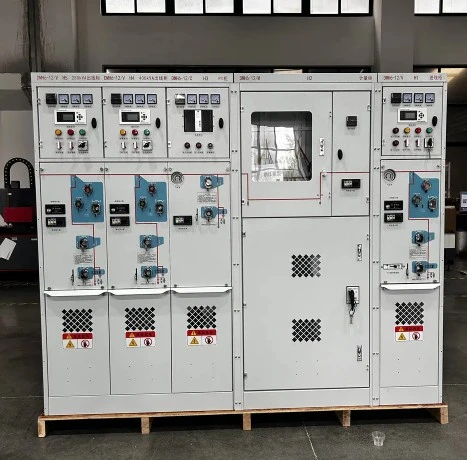

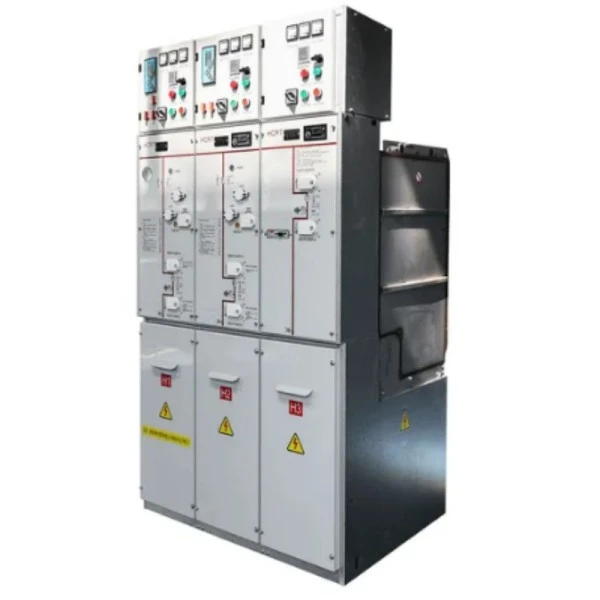

Utěsněný rozváděč 35kv vysokého napětí Sf6

Utěsněný rozváděč 35 kV vysokého napětí SF6 je továrně montované, kovové uzavřené elektrické zařízení, které využívá plynný fluorid sírový (SF6) jako izolační médium i médium pro zhášení oblouku. Na rozdíl od běžných rozváděčů otevřeného typu jsou všechny živé části --- včetně jističe, odpojovače a uzemňovacího spínače -- hermeticky uzavřeny uvnitř nerezové nádrže naplněné plynem SF6 pod řízeným tlakem.

co to umí?

Tento uzavřený rozváděč 35 kV vysokého napětí SF6 primárně odpovídá za příjem, distribuci a řízení elektrické energie v energetických sítích 35 kV. Chrání transformátory, motory a napáječe před přetížením, zkratem a přechodným přepětím. Když dojde k poruše, jistič SF6 zhasne oblouk během milisekund, čímž zajistí minimální poškození následného zařízení. Kromě toho umožňuje vzdálené přepínání a monitorování stavu v reálném čase, což z něj činí základní součást moderních inteligentních sítí. V podstatě nahrazuje objemné vzduchem izolované rozváděče (AIS) v aplikacích, kde je omezený prostor nebo jsou nepříznivé podmínky prostředí.

Výhody produktu

Při hodnocení 35kV vysokonapěťového uzavřeného rozváděče SF6 řešení Lugao Power vyniká pěti hlavními výhodami:

1. Ultra vysoká spolehlivost: Protože plyn SF6 poskytuje vynikající dielektrickou pevnost (přibližně 3krát větší než vzduch), jsou vnitřní součásti imunní vůči prachu, vlhkosti, solné mlze a znečištění. To má za následek extrémně nízkou poruchovost – méně než 0,1 % za deset let provozu.

2. Kompaktní půdorys: Utěsněný design výrazně snižuje vzdálenosti mezi fázemi a zemí. Typická prstencová hlavní jednotka Lugao 35 kV SF6 zabírá pouze 1,2 m² na podavač, ve srovnání s 3,5 m² pro AIS. To umožňuje utilitám a průmyslovým závodům modernizovat nebo rozšiřovat stávající budovy.

3. Bezúdržbový provoz: Protože všechny pohyblivé části pracují v suchém, utěsněném prostředí SF6, není potřeba pravidelné čištění, seřizování kontaktů nebo testování izolačního odporu. Jedinou doporučovanou kontrolou je měření tlaku plynu jednou za půl roku. Během 20leté životnosti to ušetří až 70 % provozních nákladů.

4. Zvýšená bezpečnost pro personál: Kovově uzavřená, svařovaná nádrž je dimenzována na vnitřní zadržování oblouku (IAC) až do 50 kA/1s. I při vnitřní poruše nasměruje přetlakový ventil horké plyny do bezpečného výfukového potrubí – nikdy ne směrem k obsluze. Všechna blokování vyhovují IEC 62271-200.

5. Výkon za každého počasí: Od -40 °C v alpských rozvodnách do +55 °C v pouštních solárních farmách tento 35kV vysokonapěťový uzavřený rozváděč SF6 pracuje bez snížení výkonu. Uvnitř skříně není nutné žádné teplovodní vytápění ani klimatizace.

Vlastnosti produktu

● Utěsněný rozváděč Lugao Power 35 kV vysokého napětí SF6 obsahuje následující specifické technické vlastnosti:

1. Svařovaná nádrž z nerezové oceli: Tloušťka 3 mm, třída 316L, testováno na těsnost helia na méně než 0,1 % ročně. Žádné těsnění nebo O-kroužky vystavené atmosféře.

2. Třípolohový spínač: Integrovaný odpínač zátěže, odpojovač a uzemňovací spínač v jednom mechanismu. Mechanické blokování zabraňuje nesprávné sekvenci operací.

3. Tlakoměr SF6 (teplotně kompenzovaný): Poskytuje skutečný odečet tlaku bez ohledu na okolní teplotu. Zelená zóna = 0,12–0,14 MPa (absolutní). Nízkotlaké alarmové kontakty k dispozici pro vzdálené monitorování.

4. Možnost vakuového jističe: Pro ochranu podavače kombinuje vestavěný vakuový zhášedlo s vnější izolací SF6 vysokou vypínací schopnost vakua s izolační pevností SF6. Jmenovitý zkratový vypínací proud: 31,5kA.

5. Kabelový prostor: Velký, odnímatelný přední kryt umožňuje snadný přístup pro instalaci kabelového oka. Vhodné pro jednožilové měděné nebo hliníkové kabely do 500 mm².

6. Magnetický nebo pružinový pohon: K dispozici buď jako magnetický pohon (pro 100 000 mechanických operací) nebo pružinový mechanismus s akumulovanou energií (pro projekty citlivé na náklady).

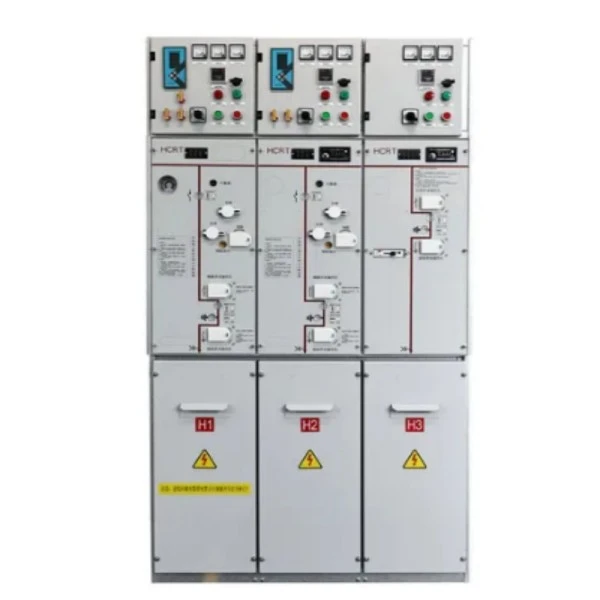

7. Mimic Bus na předním panelu: Jasný, vyrytý jednořádkový diagram s LED indikátory polohy spínače, stavu uzemnění a tlaku SF6.

8. Pomocné kontakty: 6NO + 6NC, dimenzované pro 220 V DC, přímo poháněné z hlavního hřídele (žádné vačky, které by prokluzovaly).

Aplikace produktu

Všestrannost 35kV utěsněného rozváděče vysokého napětí SF6 je vhodná pro následující aplikace:

1. Větrné farmy: Používají se v základně věže každé turbíny nebo v kolektorových prstencích plošiny na moři. Odolává vibracím, slané vodě a stísněným prostorům.

2. Solární FV elektrárny: Instalují se na výstupy slučovače a na primární straně zvyšovacího transformátoru. Utěsněný design zabraňuje vnikání prachu v pouštním prostředí.

3. Průmyslové rozvodny: Ocelárny, cementárny a petrochemická zařízení, kde nepřetržitá výroba vyžaduje vysokou dobu provozuschopnosti. Rozváděč SF6 napájí velké motory (3MW–10MW) a obloukové pece.

4. Datová centra: Poskytuje spolehlivé vstupní napájení 35 kV záložním generátorům a systémům UPS. Jeho kompaktní velikost ponechává více podlahové plochy pro IT rozvaděče.

5. Železniční trakční rozvodny: Pro elektrifikované železnice v systémech 27,5 kV nebo 35 kV. Therozvaděč SF6zvládá časté spínání (až 5000 operací/rok) bez opotřebení kontaktů.

6. Podzemní rozvodny: V centrech měst nebo komerčních komplexech, kde jsou pozemky neúměrně drahé. Rozváděč lze stohovat do dvou pater uvnitř 2,5 m vysokého trezoru.

7. Sekundární rozvod: Jako kruhová hlavní jednotka (RMU) pro napájení obytných bloků nebo malých průmyslových parků ze smyčky 35kV.

Normy, které dodržujeme

Utěsněný rozváděč Lugao Power 35 kV vysokého napětí SF6 je navržen a vyroben podle mezinárodních a průmyslových standardů, aby byla zajištěna bezpečnost, spolehlivost a dlouhá životnost.

Podrobnosti o výrobě

Každá jednotka vysokonapěťového uzavřeného rozváděče Lugao Power 35kV SF6 prochází přísnými výrobními kroky:

● Výroba nádrže: Laserem řezané plechy z nerezové oceli 316L jsou roboticky svařeny v přípravku. Všechny svary jsou kontrolovány penetračním prostředkem a rentgenem na dírky. Každá nádrž je poté testována tlakem 0,3 MPa (2 x provozní tlak) po dobu 24 hodin.

● Povrchová úprava: Exteriér je fosfátován a potažen epoxidovým polyesterovým práškem RAL 7035 (minimální tloušťka 80μm). Odolnost proti solné mlze: 1 000 hodin.

● Zpracování plynu SF6: Po sestavení všech vnitřních součástí (průchodky, kontakty, akční členy) se nádrž evakuuje na < 10 Pa. Poté se naplní plyn SF6 o čistotě >99,97 % na absolutní 0,12 MPa. Rosný bod je ověřen při < -50°C.

● Zkouška mechanické odolnosti: Každý ovládací mechanismus je před konečnou montáží cyklován 500krát (otevření/zavření/uzemnění) na zkušební stolici.

● Vysokonapěťový test: 70kV/1min výdržné napětí napájecí frekvence (suché) a 110kV/1,2/50μs test bleskového impulsu.

● Měření částečného vybití: Méně než 5 pC při 1,1× jmenovitém napětí (38,5 kV). Měřeno širokopásmovým PD detektorem.

● Detekce netěsností: Čichací sonda (halogenový detektor) snímá každý svarový šev a přírubu pouzdra. Garantovaná míra úniku < 0,1 % ročně.

● Sledovatelnost: Každý rozváděč obdrží jedinečný QR kód. QR kód odkazuje na protokol o zkoušce z výroby včetně křivek tlakových zkoušek, úrovní PD a data plnění plynem.

Utěsněný rozváděč SF6 vs vzduchem izolovaný rozváděč (AIS)

Často kladené otázky (FAQ)

Q1: Jak často potřebuje 35kV utěsněný rozváděč středního napětí SF6 doplňovat?

Odpověď: Za normálních podmínek je míra úniku nižší než 0,1 % ročně. Při počátečním plnění 0,12 MPa by pokles na prahovou hodnotu alarmu (0,10 MPa) trval více než 20 let. Doporučujeme kontrolovat tlakoměr každých 6 měsíců. Během jednoleté záruční doby není obvykle potřeba žádné doplňování, pokud nedojde k poruše těsnění.

Q2: Je plyn SF6 škodlivý pro životní prostředí? A nabízí Lugao alternativy?

Odpověď: SF6 má vysoký potenciál globálního oteplování (GWP = 23 500). Utěsněný rozváděč Lugao 35 kV vysokého napětí SF6 však spotřebuje méně než 2 kg na jednotku a naše konstrukce s uzavřenou nádrží prakticky eliminuje emise. Pro projekty vyžadující zelený plyn nabízíme volitelnou náplň „Green Gas“ (C5-FK) s o 99 % nižším GWP, i když s mírně sníženým stupněm izolace.

Q3: Může to býtspínací zařízenípoužívat venku bez dalšího krytu?

Odpověď: Ano, samotný uzavřený rozváděč 35 kV vysokého napětí SF6 má krytí IP67 pro uzavřenou nádrž a IP4X pro nízkonapěťový oddíl. Pro přímou venkovní instalaci však doporučujeme objednat variantu „odolná proti povětrnostním vlivům“ (dodává celé skříni krytí IP54). V opačném případě jej nainstalujte uvnitř základního kiosku nebo budovy rozvodny.

Q4: Vztahuje se jednoletá záruka na samotný plyn SF6?

Odpověď: Ano, pokud se během záruční doby potvrdí netěsnost (pomocí testu mýdlové bubliny nebo detektoru), společnost Lugao zdarma dodá náhradní plynovou láhev a armaturu znovu utěsní. Pokud však k úniku dochází v důsledku fyzického poškození (např. náraz vysokozdvižného vozíku do nádrže), je oprava účtovatelná.

Q5: Mohu dodatečně namontovat vzdálené rozhraní SCADA k tomuto rozvaděči?

A: Všechny jednotky jsou dodávány se standardními pomocnými kontakty 6NO+6NC připravenými pro připojení k RTU nebo PLC. Pro pokročilé monitorování nabízíme volitelný zásuvný modul s výstupy Modbus RTU (RS485) nebo IEC 61850 (Ethernet), který poskytuje údaje o tlaku SF6 v reálném čase, poloze spínače a počítadle operací.

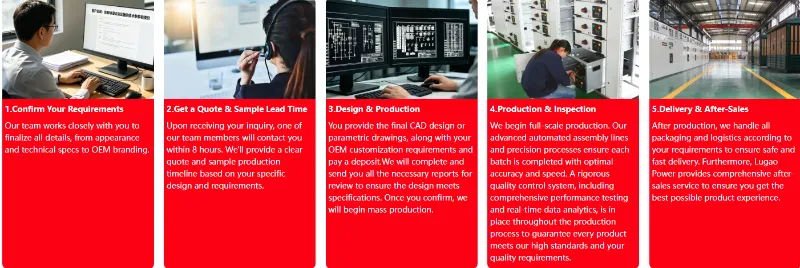

Náš zjednodušený výrobní a dodací proces
