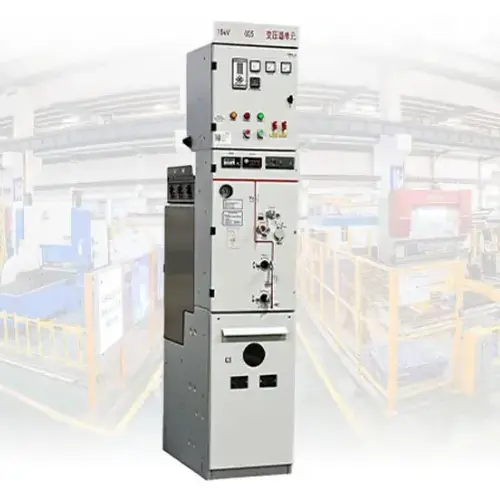

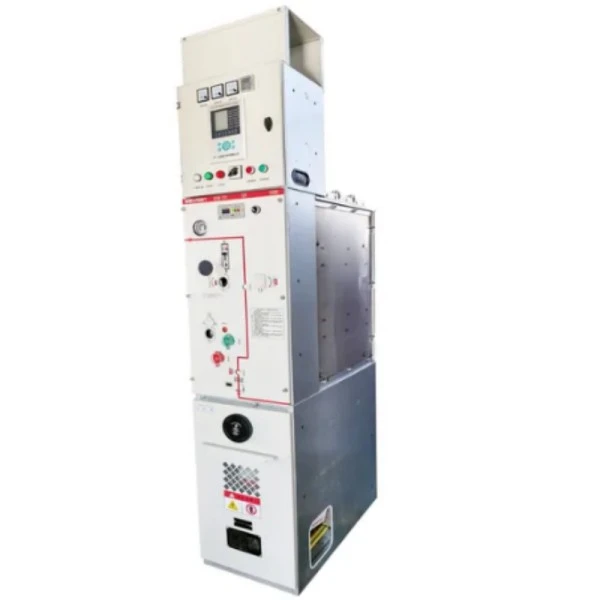

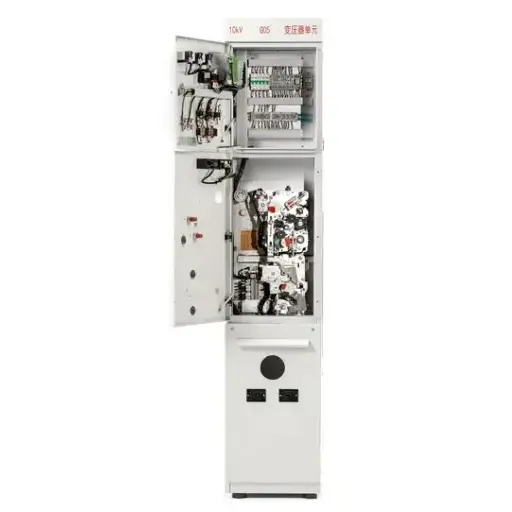

RMU MV VN izolovaný rozváděčový panel s VCB

Co je to?

RMU MV HV izolovaný rozváděčový panel s VCB je továrně smontované, kovově uzavřené elektrické distribuční zařízení kombinujícíVyzváněcí hlavní jednotka (RMU)funkčnost s technologií Vacuum Circuit Breaker (VCB). RMU umožňuje konfiguraci kruhové sítě – energie může proudit z obou směrů, což zajišťuje kontinuitu dodávky. VCB, umístěný v utěsněném vakuovém zhášedle, uhasí oblouk během milisekund, když dojde k poruše.

RMU (Ring Main Unit) označuje kompaktní sestavu rozváděče navrženou pro smyčkové elektrické sítě. Na rozdíl od radiálních distribučních systémů, kde jediná porucha může přerušit napájení celé zátěže po proudu, RMU umožňuje vytvořit kruhovou konfiguraci: energie může proudit z obou směrů. Pokud dojde k poruše na jedné sekci, jednoduše tuto sekci izolujete, zatímco zbytek sítě bude nadále přijímat energii z alternativního napájení.

VCB (Vacuum Circuit Breaker) je srdcem ochranného systému tohoto panelu. Uvnitř utěsněného vakuového zhášedla může jistič v případě poruchy uhasit elektrické oblouky během milisekund. Protože uvnitř zhášedla není žádný vzduch ani olej, oblouk je zhášen téměř okamžitě, čímž se minimalizuje poškození následného zařízení a prodlužuje se životnost kontaktů.

MV HV Insulated Switchgear označuje, že tento produkt pracuje v rozsahu středního až vysokého napětí (typicky 12 kV až 40,5 kV) a používá pokročilou izolační technologii – buď plyn SF6, nebo pevné dielektrikum – k izolaci živých částí od okolního prostředí.

Co to umí?

1. Řízení rozvodu energie – Zapnutí/vypnutí okruhů ručně nebo pomocí SCADA

2. Ochrana proti poruchám – Přerušte zkratové proudy až do 31,5 kA

3. Izolace sítě – Bezpečně uzemněte odchozí kabely pro údržbu

Tento panel umožňuje utilitám, průmyslovým závodům a komerčním budovám dosáhnout téměř nulových prostojů při zachování absolutní bezpečnosti personálu. Každý RMU MV HV izolovaný rozváděč s VCB je vyroben tak, aby fungoval v nejdrsnějších prostředích.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Klíčové vlastnosti

Integrovaná ochrana VCB --- Na rozdíl od standardních jednotek RMU s pojistkami poskytuje náš rozváděč RMU MV HV izolovaný rozváděč s VCB plnohodnotné přerušení poruchy. Vakuové zhášedlo nevyžaduje během své životnosti žádnou údržbu.

Utěsněná izolační nádrž SF6---Všechny živé části jsou umístěny v 3mm nádrži z nerezové oceli s <0,1% ročním únikem. Žádné čištění, žádné testování izolace, žádné vystavení prachu nebo solné mlze.

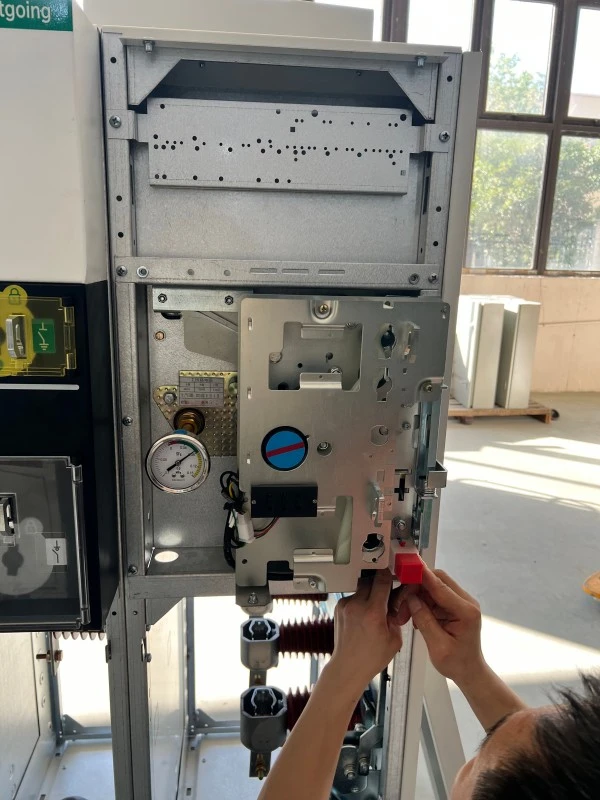

Třípolohový odpínač nabízí polohy připojené, odpojené a uzemněné s mechanickým blokováním, aby se zabránilo nesprávným sekvencím.

Odolnost proti vnitřnímu oblouku --- Testováno při 20 kA/1s s odlehčením tlaku odvádějícím horké plyny pryč od obsluhy.

Kompaktní půdorys --- Zabírá o 30-50 % méně podlahové plochy než vzduchem izolované rozváděče, ideální pro rozvodny s omezeným prostorem.

Vzdálené monitorování --- Standardní pomocné kontakty plus volitelná komunikace Modbus nebo IEC 61850.

Aplikace

● Městské rozvody elektřiny (suterénní rozvodny, komerční komplexy)

● Větrné a solární farmy (odolává vibracím, teplotním extrémům)

● Průmyslové závody (ocelářský, cementářský, petrochemický)

● Datová centra (požadavky na dostupnost Tier III/IV)

● Železniční trakční měnírny (25kV systémy)

● Důlní provoz (prašné, vlhké prostředí)

Funkce Q&A

Otázka: Jak se liší VCB od odpínače zátěže?

A: Odpínač zátěže přeruší pouze normální zátěžové proudy. VCB v tomto RMU MV VN izolovaném rozváděči s VCB přeruší poruchové proudy až do 31,5 kA v milisekundách pomocí vakuového zhášedla bez ionizovatelného média.

Podrobnosti o výrobě

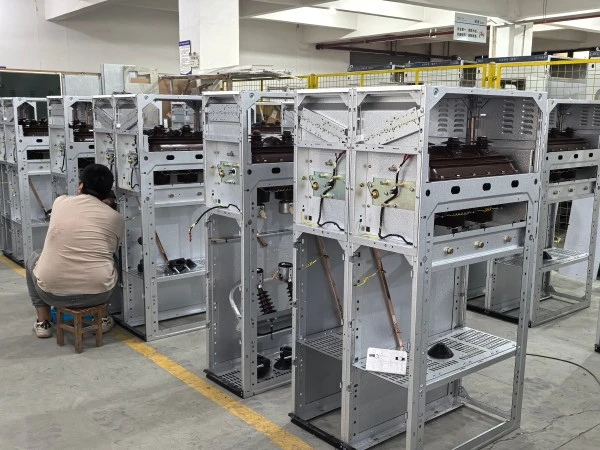

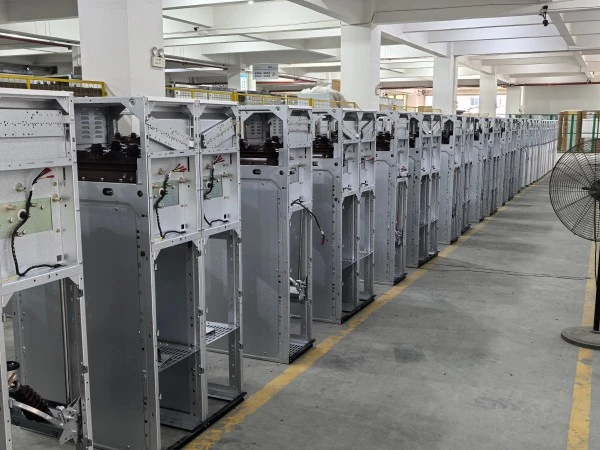

Výrobní proces

● Výroba nádrže --- Nerezová ocel 316L řezaná laserem, svařovaná robotem, kontrolovaná rentgenovým zářením, tlaková zkouška při 0,4 MPa po dobu 24 hodin.

● Sestava vakuového zhášedla --- Každé zhášedlo prochází vysokonapěťovým testem 70 kV AC a měřením odporu kontaktů.

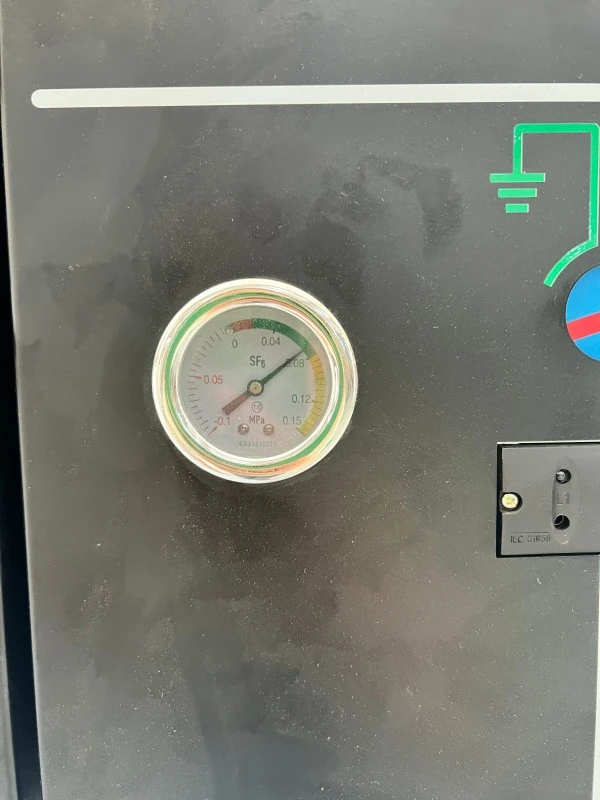

● Zpracování SF6 --- Nádrž evakuována na <10Pa, poté naplněna plynem SF6 (>99,97% čistota, rosný bod <-50°C). Halogenový čichač kontroluje všechna těsnění.

● Testování --- Zkoušky mechanické odolnosti (1 000 cyklů), dielektrika (70 kV/1 min), částečného vybíjení (<5 pC) a vnitřního oblouku (20 kA/1 s).

Zajištění kvality a certifikace

Proč zvolit Lugao Power?

RMU s VCB vs RMU s pojistkou

Obecně se jednotky VCB RMU doporučují pro středně a velkokapacitní distribuční systémy, které vyžadují časté přepínání, pokročilou ochranu a vzdálené monitorování. Pojistkové jednotky RMU jsou nákladově efektivním řešením pro ochranu transformátorů a menší distribuční sítě s relativně stabilním zatížením.

Balení, doprava a poprodejní servis

Obal

1. Vnitřní obal VCI fólie + pěnová výplň + 9mm překližková přepravka

2. Tlak SF6 pro přepravu snížen na 0,05 MPa

Poprodejní a záruční servis

1. Záruční doba: 12 měsíců od uvedení do provozu nebo 18 měsíců od odeslání, podle toho, co nastane dříve.

2. Pokrytí: Vady materiálu/zpracování, náplň SF6 pro netěsnosti >0,5 %/rok, ztráta vakua VCB.

3. Výjimky: Nesprávná instalace, vyšší moc, neoprávněné úpravy, spotřební materiál.

Služby:

1. Bezplatné vzdálené řešení problémů (24hodinová odezva)

2. Expedice náhradních dílů do 48 hodin (regionální sklady)

3. K dispozici je prodloužená záruka (2, 3 nebo 5 let)

Často kladené otázky

Q1: Můžete poskytnout zprávy o testech typu a FAT?

A: Ano. K dispozici jsou protokoly o typových zkouškách IEC. Tovární akceptační testování v naší továrně Zhejiang je vítáno. Kontrola třetí stranou (SGS, BV) k dispozici na náklady zákazníka.

Q2: Jak se mezinárodně řeší záruční nároky?

Odpověď: Pošlete fotografie/videa na adresulugaoteam@lugaoelectric.com. Vzdálená diagnostika do 24 hodin. V případě závad, na které se vztahuje pojištění, zašleme náhradní díly zdarma..

Q3: Jaká je očekávaná životnost tohoto izolovaného rozváděče RMU MV VN s VCB?

A: Nádrž SF6 a přípojnice: 30 let. Zhášedlo VCB: 10 000 operací nebo 30 let. Generální oprava mechanismu: 15-20 let. Celková životnost: 25-30 let při správné údržbě.

Q4: Jaké platební podmínky přijímáte?

Odpověď: První zákazníci: 30% záloha T/T, 70% před odesláním. Zavedení zákazníci: 20 % T/T + 80 % proti B/L kopii. L/C na viděnou přijat.

Q5: Může být RMU MV HV izolovaný rozváděč s VCB použit ve vysoké nadmořské výšce?

A: Standardní provedení ≤2000m. Verze pro vysoké nadmořské výšky (zvýšená plazivá cesta, vyšší tlak SF6) dostupná až do 3500 m. Zakázkové inženýrství pro >3500m.
