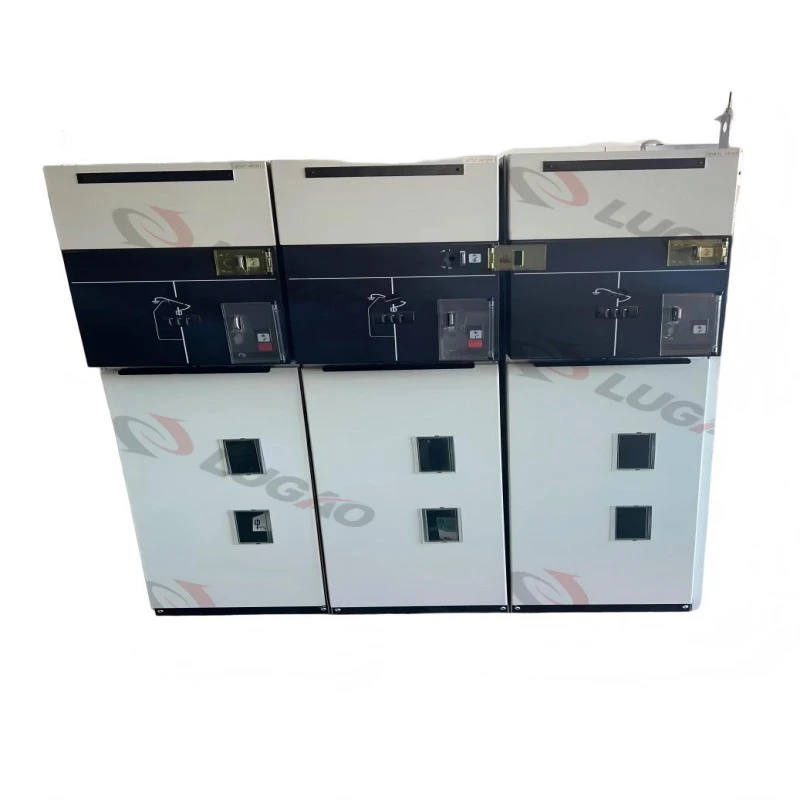

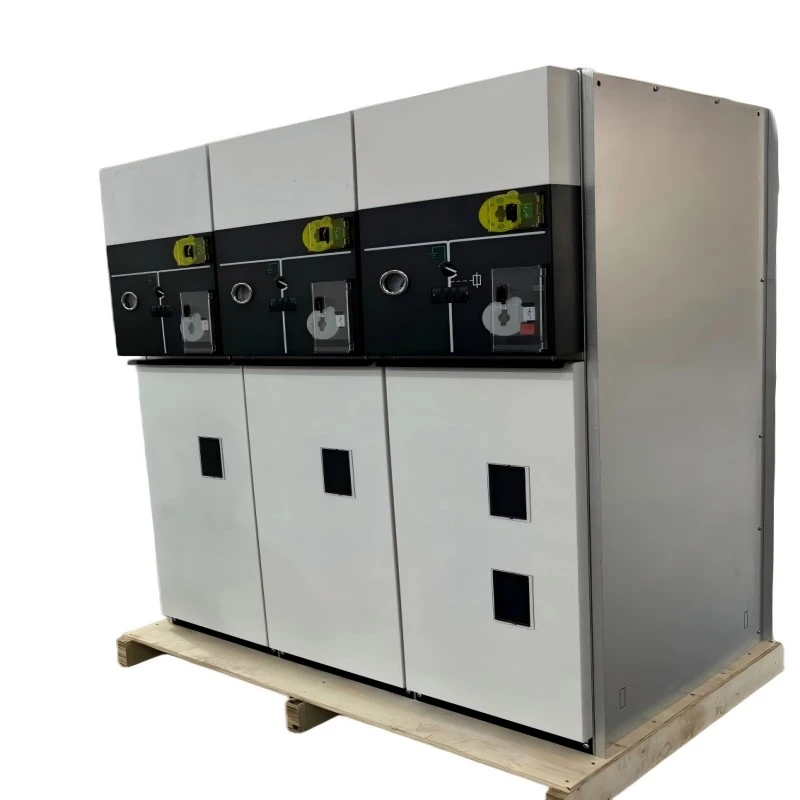

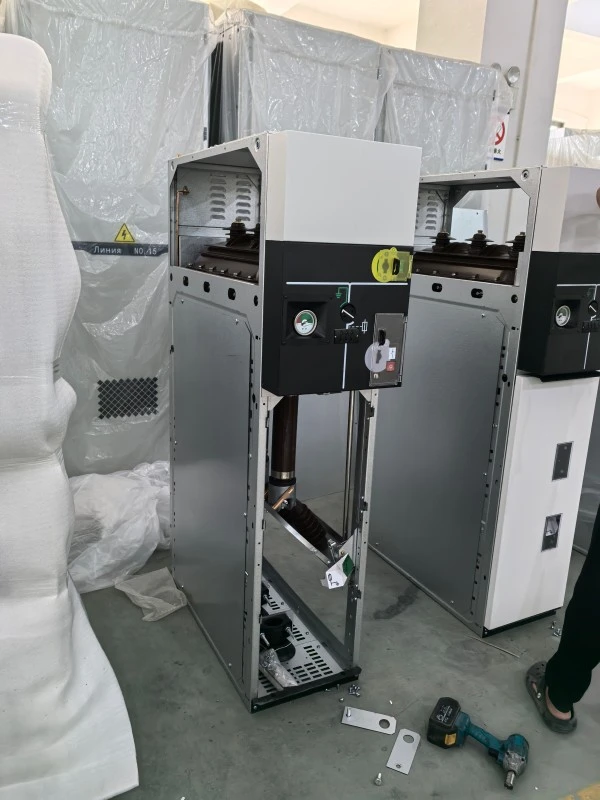

Nízký plynový blokovací systém kovový uzavřený RMU

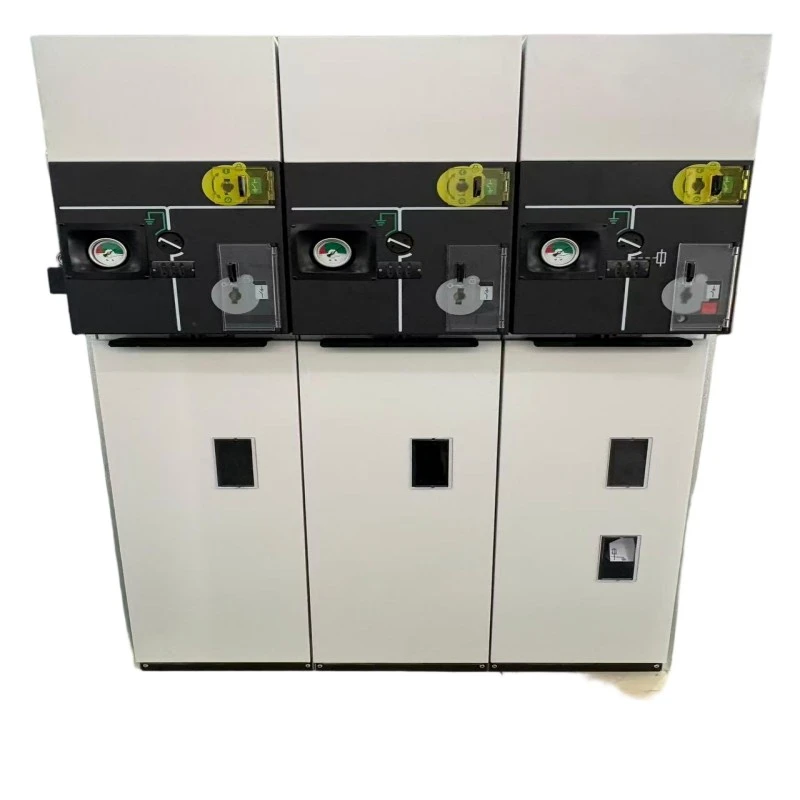

Nízký plynový blokovací systém kovový uzavřený RMU (Vyzváněcí hlavní jednotka) je továrně montovaný, typově testovaný rozváděč určený pro distribuční sítě vysokého napětí (do 24kV). Kombinuje technologii plynu izolovaného SF6 nebo plynu bez SF6 s mechanickým a elektrickým nízkotlakým blokovacím systémem.

Co to dělá:

RMU bezpečně připojuje, izoluje a chrání transformátory a kabelové obvody v kruhových sítích. Systém „Low Gas Interlock System“ automaticky zabraňuje provozu (uzavření nebo uzemnění), když vnitřní tlak plynu klesne pod bezpečné prahové hodnoty – eliminuje riziko vnitřního oblouku v důsledku nedostatečné dielektrické pevnosti. Kovová konstrukce poskytuje robustní fyzickou ochranu a elektromagnetické stínění.

Klíčové funkce:

● Zatěžování/lámání

● Provoz zemního spínače s blokováním

● Ochrana proti poruchovému proudu (s pojistkou nebo relé)

● Alarm a zablokování nízkého tlaku plynu

● Viditelná izolace pod kovovým krytem

Každý nízkoplynný blokovací systém RMU s kovovým krytem od Lugao Power vyhovuje normám IEC 62271-200 a GB/T 3906 a zajišťuje bezproblémovou integraci do inteligentních sítí.

Parametr produktu (specifikace)

Vlastnosti a aplikace produktu

Základní funkce (se sekcí Otázky a odpovědi)

Funkce 1: Blokovací mechanismus s nízkým tlakem plynu

Zabraňuje uzavření nebo uzemnění při nedostatečné hustotě plynu.

Mechanický zámek + zpětná vazba pomocného kontaktu na RTU.

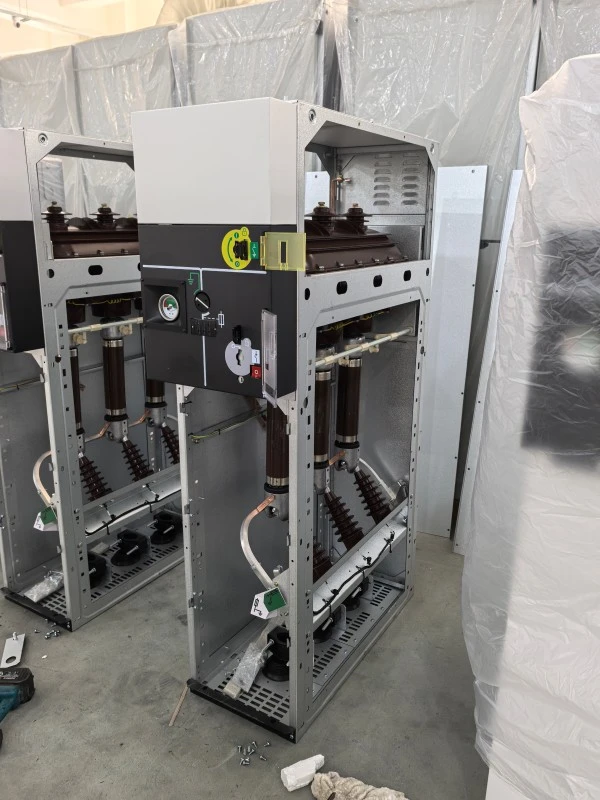

Funkce 2: Kovová uzavřená, plně utěsněná nádrž

Nádrž z nerezové oceli s laserovým svařováním.

Žádné vnější části pod napětím.

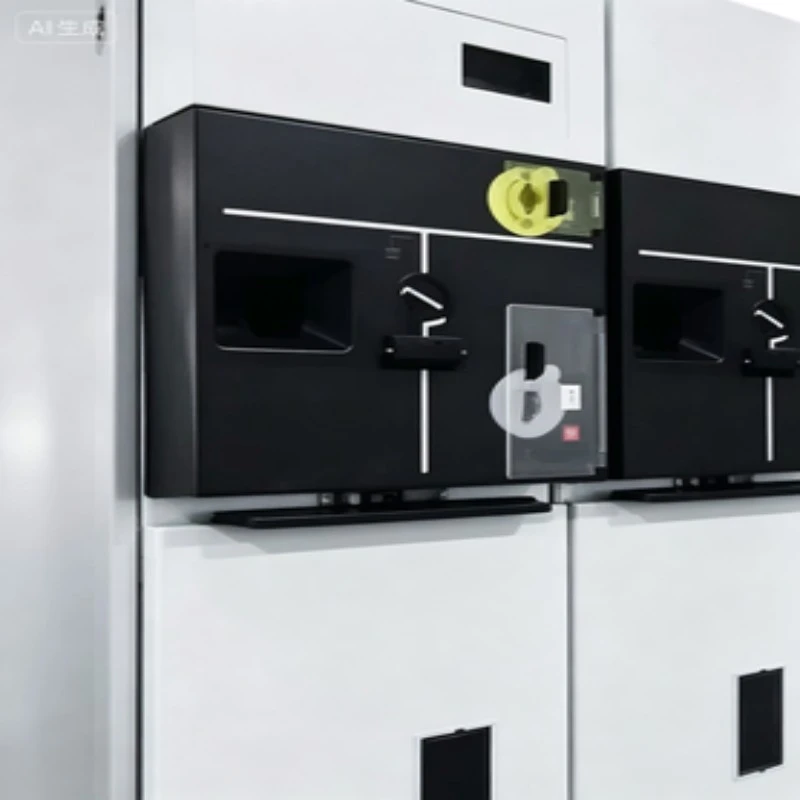

Funkce 3: Integrované mechanické/elektrické blokování

●Zátěžový spínač – uzemňovač – blokovací řetěz předního krytu.

Ustanovení pro zámek a visací zámek.

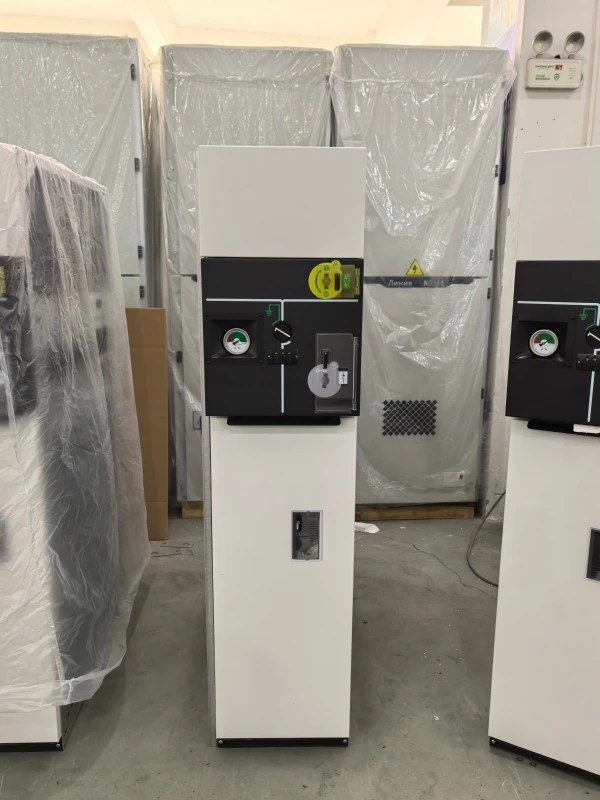

Funkce 4: Kompaktní a modulární design

Šířka pouhých 375 mm na jednotku.

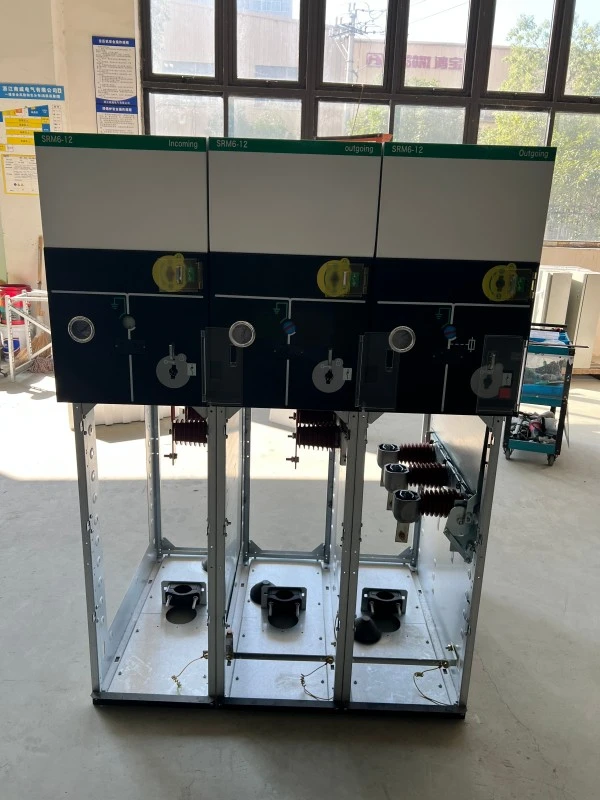

Rozšiřitelná na obě strany.

Funkce 5: Plynový systém nenáročný na údržbu

Samotěsnící ventily; manometr plynu s červeně označenou nízkotlakou zónou.

Aplikace

1. Sekundární distribuční sítě (obytné a obchodní komplexy)

2. Sběrné stanice větrné/solární energie (přizpůsobivost prostředí)

3. Místnosti rozvaděčů nabíjecího uzlu EV

4. Záložní podavače datových center

5. Okruhové sítě průmyslových závodů

Otázky a odpovědi --- Funkce produktu Deep Dive

Q1: Ovlivňuje blokování nízké hladiny plynu normální provozní rychlost?

Odpověď: Ne. Při normálním tlaku je blokování průhledné. Pouze při úniku plynu (např. v důsledku stárnutí těsnění) zámek zapadne --- obvykle po 10+ letech. Při běžném přepínání přidává nulové zpoždění.

Q2: Jaký je typický interval doplňování plynu?

Odpověď: Pro verzi SF6 > 20 let za normálních podmínek. Blokování nízké hladiny plynu spustí poplach dlouho před kritickou úrovní, což umožňuje plánovanou údržbu.

Otázka 3: Je systém blokování nízkého obsahu plynu RMU s kovovým krytem vhodný pro automatizaci inteligentní sítě?

A: Rozhodně. Každá jednotka poskytuje pomocné kontakty pro alarm nízké hladiny plynu, stav uzamčení a polohu spínače --- kompatibilní s IEC 61850 přes RTU.

Podrobnosti o výrobě

Výrobní proces

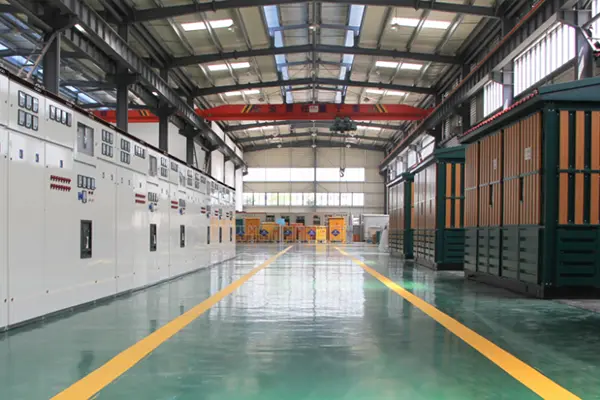

●Lugao Power Co., Ltd. vyrábí každý uzavřený kovový blokovací systém s nízkým obsahem plynuRMUv čistém prostoru třídy 100 000 pro plnění plynem. Klíčové výrobní kroky:

1. Laserové řezání nádrže a robotické svařování --- zkouška těsnosti helia (<1×10⁻⁶ mbar·L/s).

2. Vakuové sušení a odplynění --- obsah vlhkosti ≤ 10 ppm.

3. Sestava mechanického blokování --- Test odolnosti 5000 cyklů.

4. Kalibrace blokování nízkého plynu --- pomocí přesných tlakových spínačů a vačkových mechanismů.

5. Závěrečná elektrická zkouška --- odolnost proti kmitočtu (42 kV/1 min pro jednotky 12 kV).

6. Jedinečné sériové číslo --- navazující na certifikáty surovin.

Kontrola kvality

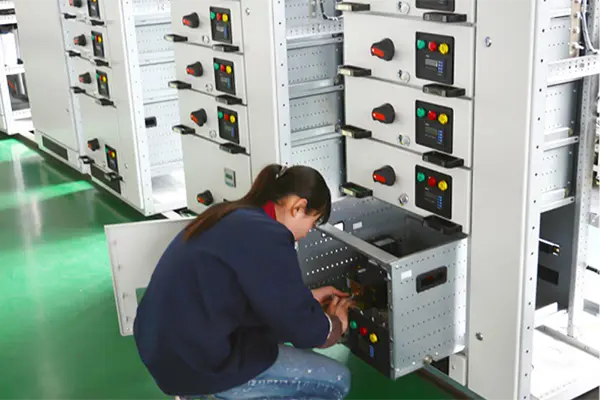

Každý RMU prochází 100% továrním akceptačním testem (FAT) podle IEC.

●funkce blokování nízkého plynu ověřena ve třech tlakových bodech: normální, alarm, blokování.

Měření částečného výboje <5pC při 1,2Ur.

Certifikace a zajištění kvality

Proč si vybrat Lugao Power Co., Ltd.?

● 15+ let v rozváděči vysokého napětí.

● Podpora životního cyklu – na náhradní díly se zárukou 10 let.

● Vlastní inženýrství – přidejte vzdálené monitorování nízké hladiny plynu, ohřívač nebo CT.

„Když si koupíte nízkoplynný systém RMU s kovovým krytem od Lugao, získáte nejen produkt, ale také partnera v oblasti bezpečnosti sítě.“

Balení a dodání

Obal

1. Jednotlivé RMU: Zatavené v antistatickém PE sáčku + vysoušedlo.

2. Polstrování: 30mm EPE pěna uvnitř dřevěné bedny.

3. Vnější přepravka: Tepelně upravená překližka (v souladu s ISPM-15 pro export).

4. Označení: Křehké, těžiště, štítek naplněný plynem, upozornění na blokování.

Dodání

1. Přístav: Šanghaj / Ningbo.

2. Dodací lhůta: 25 pracovních dnů pro standardní jednotky 630A (vzorová objednávka 15 dnů).

3. Přepravní dokumenty: Balicí list, obchodní faktura, nákladní list, zkušební protokoly, certifikát o kalibraci blokování.

Poznámka k přepravě plynu

Jednotky plněné SF6 nebo ekologickým plynem se zasílají jako „nebezpečné zboží“ podle UN 3166 (stroje s plynem). Všechny ventily jsou utěsněné a chráněné.

FAQ

Otázka 1: Jaká je záruční doba pro kovový uzavřený RMU systému blokování nízkého obsahu plynu?

Odpověď: Lugao Power poskytuje 12 měsíců od data uvedení do provozu nebo 18 měsíců od odeslání (podle toho, co dříve). Blokovací mechanismus s nízkým obsahem plynu je krytý po dobu 5 let.

Q2: Lze v případě nouze obejít blokování nízké hladiny plynu?

A: Ne podle návrhu. Obchvat by porušil bezpečnost. Místo toho poskytujeme dočasnou sadu pro doplnění plynu, která obnoví tlak do 30 minut. Vždy dodržujte lockout-tagout.

Q3: Poskytujete instalační školení?

A: Ano. Nabízíme bezplatné videonavádění na dálku a pro objednávky nad 10 jednotek školení na místě.

Q4: Jak ověřím funkci blokování nízké hladiny plynu před instalací?

Odpověď: Použijte testovací port na monitoru hustoty plynu. Pomalu uvolňujte plyn – při prahu alarmu (0,03 MPa) uslyšíte relé alarmu; při prahové hodnotě blokování (0,02 MPa) se ovládací hřídel spínače mechanicky zablokuje. To je ukázáno v našem továrním videu.

Q5: Je tento RMU kompatibilní s plynem bez SF6?

A: Ano. Lugao Power nabízí nízkoplynový blokovací systém RMU s kovovým krytem se směsí N2/SF6 (70 %/30 %) nebo plynem na bázi C4-FN. （Práhy plynového média a blokovací prahové hodnoty jsou konfigurovány podle zvoleného izolačního systému.）Práhy blokovacího tlaku jsou přepočítány pro každý typ plynu.
